В этом обзоре я кратко опишу, что предлагает для автоматизации откатных ворот бренд BFT и на какие параметры следует обращать внимание при выборе подходящей модели. Статья разбита на блоки, которые Вы можете открывать в удобном порядке:
Рекомендуем также ознакомится с материалом ➜ Автоматика для откатных ворот
Для посетителей этого сайта мы предоставляем бесплатные консультации эксперта, поэтому те, кто не желает вникать в тонкости подбора воротного оборудования, могут просто позвонить нам или заказать обратный звонок:
Профессионалы оценивают технику по многим параметрам, для автоматики откатных ворот основными считаются следующие:
Для начала нужно определить необходимую частоту открывания ворот и вес своей створки, после чего выбирается оптимальная модель по остальным критериям из тех, которые подходят по первым двум.
Работать практически непрерывно способна только промышленная техника, поэтому привод с 50% использованием не должен «гудеть» полчаса подряд, нужны перерывы. Промышленные модели со 100% интенсивностью могут отдыхать во время проезда транспорта.
Из этого следует, что промышленные модели применяются для автоматизации ворот предприятий, офисов, стоянок и парковок, где предполагается интенсивное движение транспорта и много независимых пользователей.
Полупромышленные приводы могут устанавливаться в частном секторе, на воротах во дворы домов с несколькими хозяевами, небольших офисов и стоянок, где ворота нужно открывать и закрывать не более 100 раз в сутки (до 4 раз в час).
Каждый процент интенсивности добавляет стоимость оборудованию, поэтому подбирать модель желательно без «перебора» и «недобора»: в первом случае Вы заплатите за неиспользуемые возможности, а во втором угробите технику работой с перегрузками.
Требуемую интенсивность можно рассчитать, но это не тема данной статьи, поэтому если нужна помощь специалиста в определении необходимого Вам значения, просто воспользуйтесь бесплатной консультацией.
Максимальный вес ворот, указанный производителем, не является приемлемым габаритом для установки автоматики по нескольким причинам.
Во-вторых, «чистый» вес ворот зимой могут догрузить снег и лед. Их значимость определяется климатом и конструктивными особенностями створки: чем больше на ней художественных элементов, тем больше этого «добра» может задержаться.
Кроме «зимних довесков» дополнительную нагрузку на привод может создавать ветровое давление. Его величина зависит от ветрености региона Вашего проживания и снова-таки конструкции ворот: сквозь прутья решетки ветер пролетает, а на глухое полотно может создать значительное давление, причем оно тем больше, чем габаритнее створка.
В-третьих, кроме климатических дополнительных нагрузок могут присутствовать и другие – зачастую самым большим испытанием для автоматики откатных ворот становится тугой ход створки, спровоцированный плохим качеством используемой фурнитуры.
Попробуйте открыть и закрыть свои ворота вручную, и Вам сразу станет понятно насколько они отрегулированы. Если Вам приходится прилагать значительное усилие, приводу тоже придется, а он на это не рассчитан.
Автоматику следует устанавливать на хорошо отрегулированные ворота, иначе горбатую фурнитуру придется менять вместе со сгоревшим электроприводом.
Как подобрать комплект недорогой фурнитуры с хорошими показателями можно прочесть здесь. Сегодня некоторые отечественные производители предлагают комплекты весьма приличного качества, поэтому не обязательно покупать дорогостоящее импортное оборудование.
Таким образом, при выборе автоматики следует подбирать модель для створки с «увеличенным» весом, который учитывает влияние всех дополнительных нагрузок.
Этот дополнительный вес лучше всего рассчитать, но не все умеют это делать, поэтому мы рекомендуем просто делить пополам указанные производителем максимальные габариты ворот для нивелирования консолидированной нагрузки.
Далее в технических характеристиках приводов Вы увидите два варианта граничных габаритов створки: «максимальные паспортные» и «максимальные рекомендуемые», которые уменьшены вдвое.
Двойного запаса обычно бывает достаточно, но не всегда – для габаритного глухого полотна может оказаться маловато. Тогда в случае любой форс-мажорной ситуации автоматике не хватит «мощи» для работы: например, если примерзнет фурнитура, техника без запаса мощности не сможет начать движение створки.
Если хотите, наш специалист поможет определить консолидированную нагрузку Ваших ворот и предложит на выбор все подходящие варианты оборудования.
Бренд BFT предлагает для автоматизации откатных ворот шесть модельных линеек, в которых представлены механизмы с различной интенсивностью и мощностью.

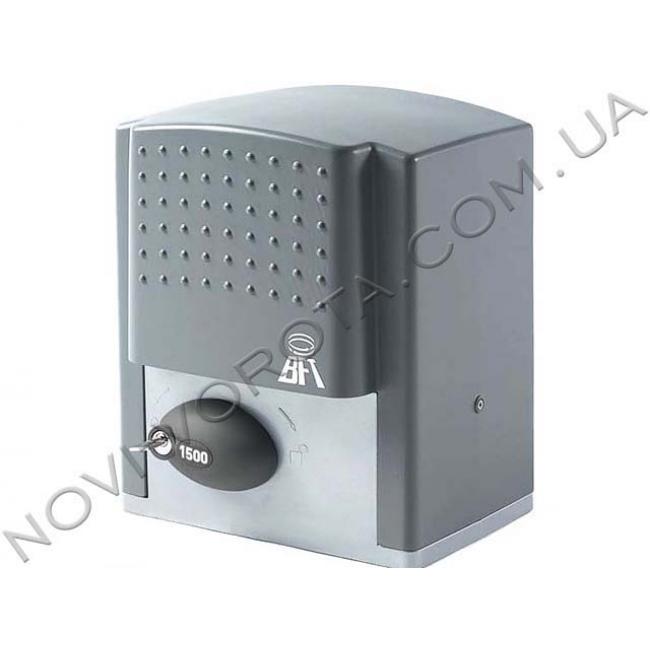

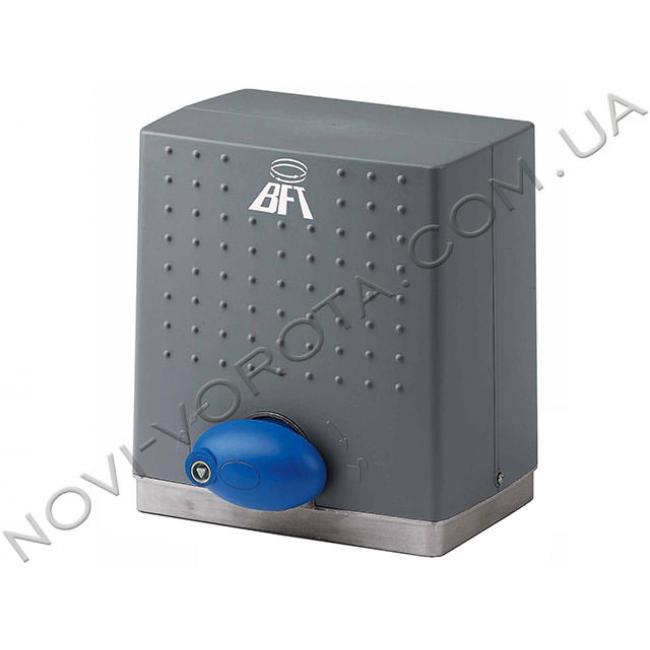

Популярными в нашей стране являются приводы из линеек DEIMOS, ARES и ICARO. Их сравнительные характеристики выглядят следующим образом:
Линейка представлена одной низковольтной моделью для ворот весом до 1200кг с механической системой концевых выключателей.
| Характеристики | Urano ВТ |
| Артикул | P926180 00001 |
| Блок управления | QSC D MA |
| Максимальный паспортный вес створки, м | 1200 |
| Рекомендуемый максимальный вес створки, м | 600 |
| Питание двигателя, В | 24 |
| Потребляемая мощность, Вт | 80 |
| Интенсивность использования, % | 100 |
| Скорость движения ворот, м/мин | 9,0 |
| Скорость вращения шестерни, об/мин | 39 |
| Степень защиты, IP | 54 |
| Класс изоляции | 3 |
| Рабочая температура, °С | -20 - +60 |
| Вес привода, кг | 20,0 |

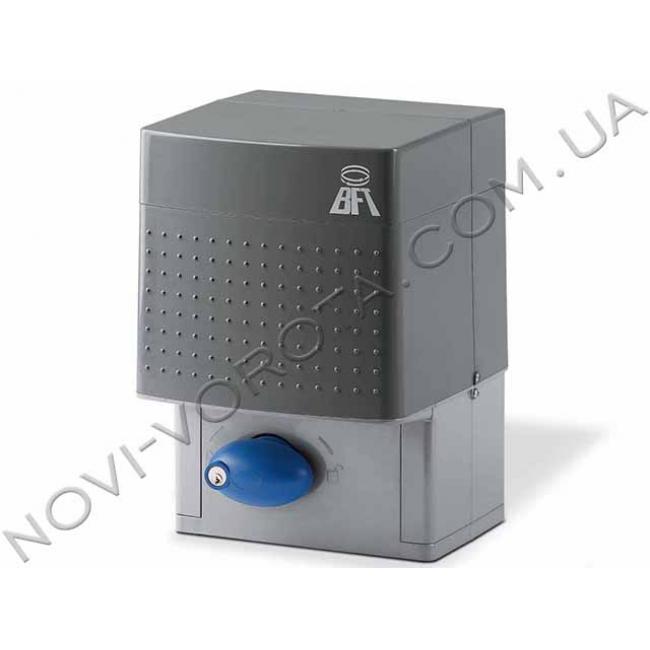

Данная серия тоже представлена одной моделью, но привод особенный: двигатель питается от сети переменного тока напряжением 230В, однако интенсивность его использования промышленная – 100%.
| Характеристики | Icaro МА |
| Артикул | P925180 00006 |
| Блок управления | LEO D MA |
| Максимальный паспортный вес створки, м | 2000 |
| Рекомендуемый максимальный вес створки, м | 1000 |
| Питание двигателя, В | 230 |
| Потребляемая мощность, Вт | 750 |
| Интенсивность использования, % | 100 |
| Скорость движения ворот, м/мин | 9,0 |
| Скорость вращения шестерни, об/мин | 37 |
| Степень защиты, IP | 54 |
| Класс изоляции | 1 |
| Рабочая температура, °С | -20 - +60 |
| Вес привода, кг | 25,0 |
Самая мощная модель из приводов для откатных ворот BFT с трехфазным двигателем и 100% использованием.
| Характеристики | BFT SP |
| Артикул | P925207 00001 |
| Блок управления | SIRIO TEL |
| Максимальный паспортный вес створки, м | 3500 |
| Рекомендуемый максимальный вес створки, м | 1750 |
| Питание двигателя, В | 380 |
| Потребляемая мощность, Вт | 550 |
| Интенсивность использования, % | 100 |
| Скорость движения ворот, м/мин | 10,5 |
| Скорость вращения шестерни, об/мин | 28 |
| Модуль шестерни | 6 |
| Степень защиты, IP | 54 |
| Класс изоляции | 1 |
| Рабочая температура, °С | -20 - +60 |
| Вес привода, кг | 54,0 |
Все механизмы для автоматизации откатных ворот производства компании BFT оснащены мотор-редукторами червячного типа, в которых крутящий момент двигателя передается посредством зубчатых передач и преобразуется в поступательное движение ворот через сцепления внешней шестерни привода с зубчатой рейкой, закрепленной на створке.
Приводы питаются от обычной сети переменного тока (50-60Гц) напряжением 230В, но их двигатели могут иметь различное питание:
В основном 230-вольтовые моторы мощнее низковольтных, но 24-вольтовые приводы могут работать интенсивно, поскольку не нагреваются. У данного производителя этот принцип соблюдается, однако есть 230-вольтовая модель, имеющая 100% использование (ICARO MA). Этот промышленный привод с питанием 230В может работать интенсивно благодаря специальной системе охлаждения. Кроме него интенсивно способен работать еще трехфазный движок модели BFT SP, который тоже оснащен системой охлаждения.
Крутящий момент электромотора передается и преобразуется в поступательное движение створки посредством редуктора червячного типа. На валу двигателя расположен стальной червяк, который вращает внутреннюю (ведущую) шестерню редуктора, а далее через червячный вал вращение передается внешней шестерне.
Некоторые детали, в том числе и внутренние шестерни приводов BFT выполнены из технопластика:
Технополимеры в редукторе могут выполнять свою работу даже на тяжелых воротах, но они требуют строгого соблюдения всех условий эксплуатации, приведенных производителем в инструкциях к автоматике, в том числе и температурного режима в рамках от -20°С до +60°С.
Особенностью червячных редукторов является их необратимость, в результате чего при неработающем двигателе все зубчатые передачи остаются в жестком зацеплении между собой и блокируют механизм.
Снять фиксацию можно с помощью специального ключа, который идет в комплекте с приводом.
При этом полимерная внутренняя шестерня требует неукоснительного выполнения правил использования механизма разблокирования. Дело в том, что вал двигателя соединяется с внутренней шестерней редуктора посредством стальной шпонки, которая одной стороной заходит в клиновидный паз на шестерне. Шпонку удерживает в пазу пружинка, и для снятия фиксации нужно провернуть ключ, чтобы пружинка разжалась, выпуская шпонку. После этого ворота можно двигать вручную.
Когда механизм возвращается в автоматический режим, пружинка снова прижимает шпонку к шестерне, но попадание шпонки в свой паз бывает разве что случайным – чаще всего она прижата в другом месте, поэтому если Вы запустите двигатель, шпонка заскочит в паз на всех оборотах, а это практически «смертный приговор» для пластиковой шестеренки.
Производитель рекомендует перед запуском мотора слегка покачать ворота до характерного щелчка, с которым шпонка заходит на свое место, но пользователи часто забывают это сделать. Стальная или бронзовая шестеренка «переживет» такую ошибку, но полимерная вряд ли.
Для автоматизации откатных ворот бренд BFT использует механизмы со встроенными блоками управления, которые расположены в корпусе привода вертикально и дополнительно защищены собственным кожухом из ABS-пластика.
Вертикальное расположение бережет плату управления от повреждения конденсатом и пылью, хотя настраивать удобнее горизонтально лежащую плату.
Некоторые модели блоков управления имеют жидкокристаллический дисплей, с которым программировать плату легче, в крайнем случае, можно использовать специальный программатор, для которого предусмотрен отдельный разъем.
Все блоки содержат интегрированный радиоприемник Clonix-2, работающий на частоте 433,92МГц, настроенный на расшифровку 64 пультов-передатчиков данного производителя с динамическим типом кодирования методом клонирования сигнала (возле приемника).
Во всех моделях предусмотрено подключение периферийных устройств (фотоэлементов и сигнальной лампы), а к низковольтным приводам может быть подключена резервная система питания.
Когда створка полностью закрылась или открылась, двигатель должен быть отключен. Об окончании маневра блок управления информирует система концевых выключателей (концевики).
Производитель BFT оснащает свою автоматику механическими либо магнитными концевиками, а одна модель (ALISEOA-300SL) останавливает движение по окончании маневра с помощью энкодера.
Самой дешевой является механика, несколько дороже магнитная система, и самый дорогостоящий вариант – энкодер.
Механические концевые выключатели работают так: по краям зубчатой рейки крепятся два металлических кронштейна, а из корпуса привода торчит обычная пружинка, заключенная между двумя микровыключателями:
Когда створка достигает одного из крайних положений (открыто/закрыто) один из кронштейнов отгибает пружинку в определенную сторону, и она нажимает на соответствующий микровыключатель. Блок управления получает сигнал остановить ворота.
Система проста, но зимой пружинка может примерзать к одному из микровыключателей, и блок управления будет получать некорректные сигналы, поэтому пока не отогреете этот узел, ворота не откроете.
Кроме того, пружинка во время движения створки собирает в комок снег с поверхности зубчатой рейки, который отгибает ее вместо кронштейна, и останавливает ворота.
То есть, механические концевики зимой могут работать, но пружинку необходимо отогревать (электрофеном, например), а зубчатую рейку нужно очищать от снега.
Магнитные концевые выключатели работают следующим образом: на зубчатой рейке крепятся вместо кронштейнов два разнополярные магнита, а внутри корпуса устанавливаются два магнитных датчика (герконы), которые улавливают поле этих магнитов.
Герконы не чувствительны к температуре окружающей среды, поскольку они запаяны в стеклянные колбы с инертным газом – они реагируют только на магнитное поле и срабатывают, когда попадают в зону действия «своего» магнита.
Энкодер– это тоже магнитный датчик, но он является «системой связи» между створкой и блоком управления, то есть, просто контролирует местоположение створки, причем с миллиметровой точностью.
Оптимальным выбором для нормальной работы в Украине является магнитная система концевых выключателей: не слишком дорого, при этом гарантирована корректная работа автоматики, как летом, так и зимой.
Комплектация может быть базовой, в которой только обязательные элементы, либо расширенной, в которую включены дополнительные аксессуары.
Любой из предложенных вариантов может быть изменен по Вашему желанию (дополнен или фирменные элементы заменены аналогами).
|

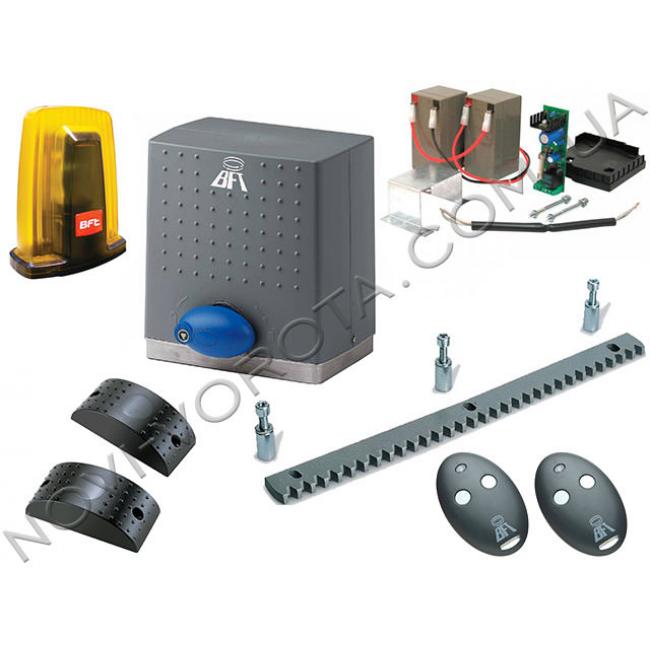

Минимальный комплект:
|
|
|
Максимальный комплект:
|
Обязательными для автоматизации откатных ворот являются:
Привод с интегрированным блоком управления, ключи для разблокирования, монтажный набор и монтажное основание производитель поставляет по умолчанию.
Зубчатая рейка производителем предлагается отдельно, но мы включаем в комплект 4м стальной оцинкованной рейки, которых достаточно для автоматизации трехметрового проема. Если Ваш проем шире, можно добрать необходимое количество метровых отрезков – рейки нужно на метр больше, чем длина Вашей створки.
Рекомендуем не использовать полимерную рейку, поскольку при перемерзании или перегреве за пределами граничной температуры работы пластика она может остаться без зубов после того, как по ней пройдется металлическая шестерня привода.
Система управления воротами может быть различной. Для проездов, где независимых пользователей не много, самым удобным вариантом является пульт дистанционного управления, тем более приемник в блоке управления уже встроен.
Для предприятий, где есть пост охраны, удобнее пользоваться кнопочными выключателями или же настенной панелью:
Для низковольтных приводов доступно подключение резервной системы питания – двух аккумуляторных батарей по 12В:
В качестве аксессуаров безопасности рекомендует использовать сигнальную лампу и фотоэлементы.
Сигнальная лампа является общепринятой системой оповещения о работе движущихся механизмов. Для водителей она даже важнее чем для пешеходов, поскольку в свете фар сложно понять: движется створка или нет.
Я, например, именно по миганию лампы определяю можно ли проезжать: если лампа мигает, значит, другой пользователь со своего пульта запустил привод и ехать нельзя.
Кроме того, проблесковый маячок имеет встроенную антенну, которая увеличивает радиус работы пультов.
Фотоэлементы представляют собой два парных инфракрасных датчика, которые устанавливаются в проезде напротив друг друга, и во время работы привода образовывают невидимый луч, сканирующий створ. Если Вы пересекаете этот луч, он разрывается и блок управления останавливает движение, а если створка закрывалась, включится реверс.
Это единственная система обнаружения препятствий, которая останавливает ворота не в результате столкновения, а именно предотвращает удар.
Фирменные аксессуары стоят достаточно дорого, поэтому мы предлагаем нашим клиентам вместо брендовых фотоэлементов, лампы или даже пультов (при условии установки внешнего приемника) взять более дешевые аналоги.
На работу автоматической системы это никак не повлияет, но покупка автоматики обойдется Вам гораздо дешевле. Если интересно – звоните.
Автоматика для откатных ворот BFT производится на собственных мощностях, расположенных на территории Италии. Вся продукция бренда отвечает техническим требованиям Директив ЕС по электрооборудованию, машинам и механизмам, и сертифицирована в соответствии с законодательными актами Европейского Союза и Украины.
Производитель предлагает механизмы для автоматизации откатных ворот с различными габаритами: максимальный вес створки может быть от 300кг до 3,5т.
При этом устанавливать автоматику на ворота с граничным весом недопустимо – следует учесть влияние всех дополнительных нагрузок (площадь воротного полотна, ветровое давление, возможную массу снега и льда, тугой ход створки и возможность примерзания фурнитуры).
Мы рекомендуем для нивелирования дополнительных нагрузок умножить «чистый вес» своих ворот вдвое, и подбирать автоматику для такой «утяжеленной» створки, но для габаритного полотна двойного запаса может оказаться недостаточно, потому лучше всего рассчитать консолидированную нагрузку ворот и подбирать технику наверняка.
Все приводы BFT питаются от переменного тока напряжением 230В, а их двигатели могут иметь такое же питание, либо низковольтное, от постоянного тока 24В. Самая мощная модель (BFT SP для створки весом до 3,5т) имеет трехфазный движок 380В.
230-вольтовые моторы более мощные, чем 24-вольтовые, но имеют свойство нагреваться, поэтому не предназначены для интенсивного использования. Например, популярная модель DEIMOS 700 для ворот массой до 700кг имеет мощность 290В, но может использоваться только на 50%, в то время как привод для ворот весом до 600кг DEIMOS ВТ обладает мощностью 70Вт, зато может работать интенсивно.
Исключение составляет 230-вольтовый привод ICARO MA с мощностью 750Вт и 100% использованием, поскольку в механизме установлена система охлаждения.
Автоматика BFT оснащена редукторами червячного типа – это самый надежный вариант из существующих, но производитель использует детали из технополимеров, что предполагает строгое соблюдение всех условий и правил эксплуатации.
Червячный редуктор блокируется при отключенном двигателе, что позволяет обходиться без замка на воротах, однако некорректное использование механизма для разблокирования вручную может при первой же ошибки вывести из строя полимерную ведущую шестерню.
Кроме того, технопластик может изменять свойства за границами допустимых температур, поэтому охлаждение ниже -20°С может сделать пластмассовые детали хрупкими, а нагрев под прямыми солнечными лучами выше +60°С может размягчить полимер, после чего он под нагрузкой деформируется.
Остановка привода по окончании маневра осуществляется концевыми выключателями, которые могут быть механическими либо магнитными (модель ALISEOA-300SL оснащена магнитным энкодером).
Рекомендуем брать технику с магнитной системой концевиков, которая дешевле энкодера, но корректно работает в условиях снежной и морозной зимы, в отличие от более дешевой механической системы.
Бренд BFT обеспечивает гарантийное и послегарантийное обслуживание своей техники в собственном сервисном центре (г.Киев, ул.Деревообрабатывающая,5), что предполагает наличие запчастей и комплектующих.
Однако поломка вследствие несоблюдения Вами условий эксплуатации автоматики, в том числе и температурного режима, производитель не признает гарантийным случаем.
Мы обслуживаем в своем сервисе все рекомендуемое нашими специалистами оборудование в гарантийный период и на протяжении всего срока эксплуатации автоматики.
Если у Вас остались (или появились) вопросы – наш эксперт готов ответить на них в телефонном или письменном режиме.
