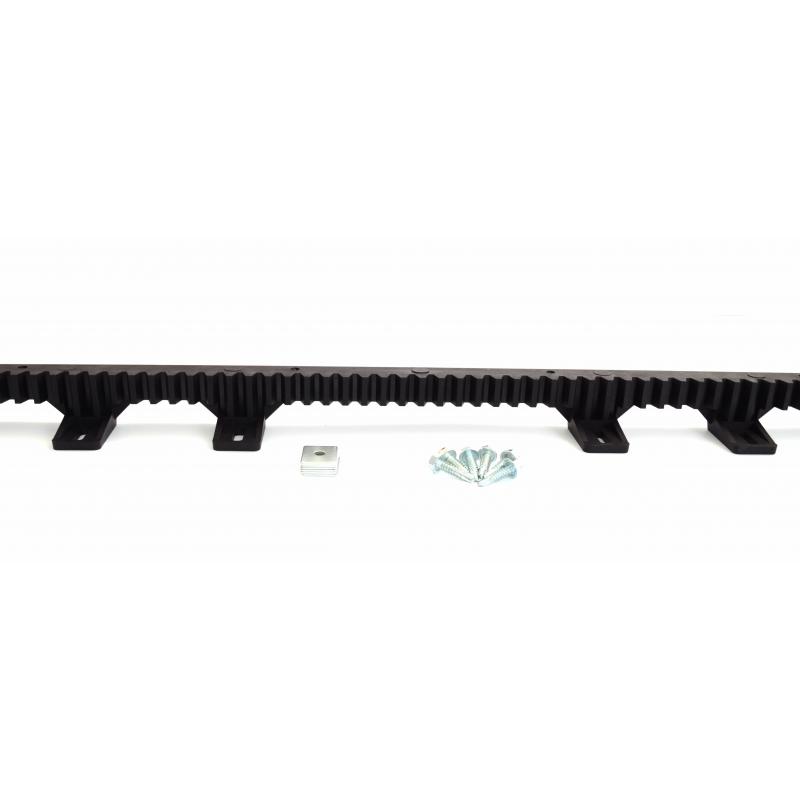

Пластиковая зубчатая рейка с металлическим сердечником

Представляем нашу новинку - пластиковую зубчатую рейку.

• Не нужно приваривать! Крепится на саморезы.
• Имеет усиленную металлическую основу, полнотелые зубцы. Используется для ворот до 800 кг
• Надежная и тихая в работе!
• 6 точек крепления для безупречной фиксации и устойчивости даже под высокой нагрузкой

Что такое пластиковая зубчатая рейка с металлическим сердечником

Пластиковая зубчатая рейка с металлическим сердечником - это инновационное решение для автоматизации откатных ворот, которое сочетает преимущества традиционных металлических реек с современными полимерными технологиями. Это гибридная конструкция, где прочная металлическая основа обеспечивает необходимую несущую способность, а пластиковое покрытие с точно сформированными зубцами гарантирует плавную и бесшумную работу с шестерней электропривода.

Конструктивные особенности

Металлическая сердцевина

Основу рейки составляет стальная полоса толщиной 3-4 мм, изготовленная из высококачественной конструкционной стали. Металлическая сердцевина обеспечивает:

•         Высокую прочность на изгиб и растяжение

•         Устойчивость к деформации под нагрузкой

•         Возможность использования с воротами массой до 800 кг

•         Длительную эксплуатацию без потери геометрических параметров

Пластиковое покрытие

Внешняя часть рейки изготовлена из высокопрочного полиамида (нейлона) или полиоксиметилена (ПОМ), который характеризуется:

•         Повышенной износостойкостью

•         Устойчивостью к атмосферным воздействиям

•         Низким коэффициентом трения

•         Химической инертностью к большинству агрессивных сред

Полнотелые зубцы

В отличие от штампованных металлических рельсов, пластиковый рельс имеет сплошные зубцы с точными геометрическими параметрами:

•         Модуль зубцов: M4 (стандартный для автоматики ворот)

•         Угол профиля: 20° (по стандарту ISO)

•         Высота зубца: 4 мм

•         Шаг зубцов: 12,57 мм

Технические характеристики

•         Длина сегмента: 1000 мм (стандартная)

•         Ширина рейки: 30 мм

•         Высота рейки: 12 мм

•         Максимальный вес ворот: до 800 кг

•         Модуль зубцов: M4

•         Количество точек крепления: 6 на метр

•         Материал основания: оцинкованная сталь St37

•         Материал покрытия: полиамид PA6 или ПОМ

•         Диаметр отверстий для крепления: 5 мм

•         Температурный диапазон работы: от -40°C до +80°C

•         Устойчивость к УФ-излучению: высокая

•         Цвета: серый, черный (стандартные)

Преимущества пластиковой рейки с металлическим сердечником

1. Простота монтажа

Главным преимуществом является отсутствие необходимости в сварочных работах. Рейка крепится непосредственно к полотну ворот с помощью саморезов через специально предусмотренные отверстия. Это значительно упрощает монтаж и позволяет устанавливать рейку даже на уже готовые ворота без демонтажа.

2. Бесшумная работа

Пластиковые зубцы обеспечивают практически бесшумную работу благодаря:

•         Мягкому контакту с металлической шестерней привода

•         Отсутствию металлического скрежета и стука

•         Демпфирующим свойствам полимерного материала

•         Плавной вхождению зубцов в зацепление

3. Долговечность и устойчивость

•         Защита от коррозии: пластиковое покрытие полностью защищает металлическое ядро от воздействия влаги

•         Устойчивость к химическим реагентам: реагенты для очистки дорог зимой не влияют на пластик

•         УФ-стабильность: специальные добавки предотвращают разрушение под воздействием солнечного света

•         Морозостойкость: сохраняет свойства при температурах до -40°C

4. Надежное крепление

Система с 6 точками крепления на метр обеспечивает:

•         Равномерное распределение нагрузок

•         Отсутствие прогибов под собственным весом

•         Устойчивость к ветровым нагрузкам

•         Возможность точного позиционирования

Важно убедиться, что шестерня привода имеет модуль M4 и соответствующий угол профиля зубцов.
