Закладная для откатных ворот
Закладная для откатных ворот
Для установки откатных ворот консольного типа нужна прочная основа, на которой будут закреплены роликовые каретки и привод автоматики. Такая основа называется закладной для откатных ворот. Она принимает на себя нагрузку от всей конструкции, поэтому от качества закладной и правильности ее установки напрямую зависит работа ворот. Обычно закладную делают из металлического швеллера и арматуры. Конструкция устанавливается рядом с проемом и бетонируется в заранее подготовленном фундаменте. После этого на швеллер монтируют роликовые опоры, а также площадку под электропривод.
Раньше такую конструкцию чаще всего собирали непосредственно на месте. Для этого покупали швеллер подходящей ширины, нарезали арматуру, а затем приваривали пруты к металлической основе. Такой вариант работает, но требует сварки, дополнительного времени и точной подготовки деталей. Сегодня можно использовать уже готовый комплект закладной для откатных ворот, в котором предусмотрены все основные элементы для сборки основания.
Универсальная закладная для откатных ворот

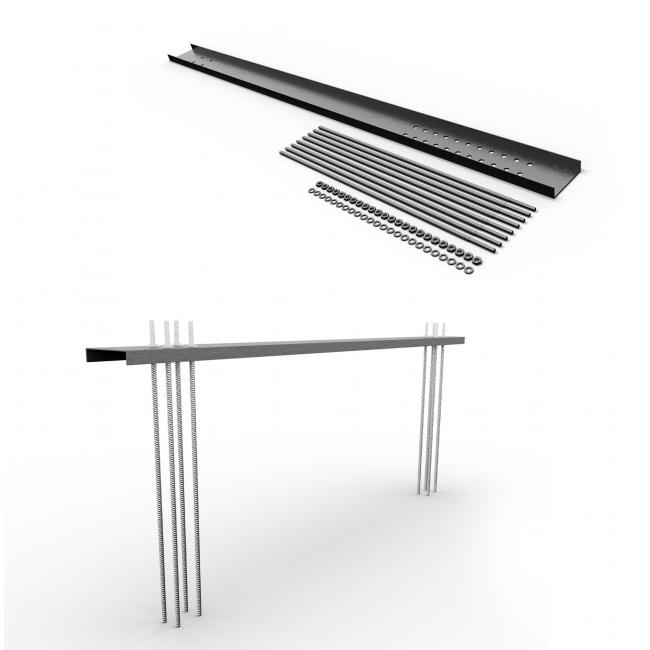

В комплект входит металлический швеллер длиной 2 метра и восемь метровых прутов арматуры. Ширина швеллера составляет 160 мм. Такая конструкция подходит для установки откатных ворот с разной шириной проема. Главная особенность универсального швеллера — большое количество готовых отверстий. Благодаря этому арматуру можно устанавливать в нужных местах в зависимости от размеров ворот и расположения роликовых опор.
С одной стороны предусмотрены отверстия для первых четырех прутов арматуры. Далее расположены дополнительные отверстия, которые можно использовать для крепления монтажного основания электропривода. С другой стороны швеллера предусмотрен ряд отверстий, позволяющий подобрать положение остальных элементов под конкретную конструкцию ворот.
То есть не нужно заранее изготавливать закладную строго под один размер проема. Один и тот же комплект можно использовать при монтаже ворот разной ширины.
Закладная без сварки
Еще одно удобство такого комплекта — возможность собрать конструкцию без приваривания арматуры к швеллеру. На одном конце каждого прута арматуры предусмотрена резьба. Сначала на арматуру устанавливаются гайки и шайбы, после чего прут вставляется в соответствующее отверстие швеллера и фиксируется с другой стороны.
В результате получается жесткая металлическая конструкция, которую можно подготовить к бетонированию непосредственно на объекте. Такой способ особенно удобен, если нет возможности выполнять сварочные работы или хочется быстрее подготовить основание для установки ворот.
Монтаж роликовых кареток
После бетонирования закладная становится основанием для установки роликовых опор, по которым движутся откатные ворота. Арматура выступает над поверхностью швеллера, благодаря чему на нее можно закрепить роликовые каретки. Это позволяет обойтись без дополнительных регулировочных пластин, которые часто используются при классическом способе монтажа.
При этом положение роликов можно отрегулировать при установке, а после настройки надежно зафиксировать. На этом же основании устанавливается привод для откатных ворот. Благодаря предусмотренным отверстиям монтажную площадку можно разместить в нужном положении относительно зубчатой рейки и полотна ворот.
Почему важно правильно установить закладную
Закладная находится под постоянной нагрузкой. На нее приходится вес ворот, а во время движения возникают дополнительные усилия. Поэтому основание должно быть установлено ровно и надежно забетонировано. Если швеллер расположен с перекосом или фундамент сделан неправильно, впоследствии могут возникнуть сложности с регулировкой роликов, движением створки и установкой автоматики.
Именно поэтому закладную лучше подготовить еще до монтажа самих ворот, заранее рассчитав расположение роликовых кареток и привода.
Готовая закладная для откатных ворот
Универсальный комплект позволяет заметно упростить подготовку основания. Не нужно отдельно искать подходящий швеллер, нарезать арматуру и сваривать все элементы между собой. В комплекте уже есть металлический швеллер длиной 2 метра и восемь метровых прутов арматуры с резьбой. Остается собрать конструкцию, установить ее в подготовленную яму и выполнить бетонирование.
Такая закладная для откатных ворот подходит для монтажа роликовых кареток и автоматики и может использоваться для ворот с разной шириной проема. Это удобное готовое решение, которое экономит время при монтаже и позволяет сразу подготовить надежное основание для всей откатной системы.
