Чем же отличаются автоматические откатные ворота от других разновидностей ворот? Откатным системам не страшен ни ветер, ни обилие снега, ни гололед. Все дело в особенности конструкции откатных ворот. Они никогда не касаются земли (проезжей части) в проеме ворот - потом систему легче очистить от снега или льда, при этом направляющая перевернута (по отношению к дороге она размещена прорезью вниз) и осадки, листья и мусор никак не могут туда попасть - сверху металл, сбоку металл, а с торцов – специальные заглушки. Ворота удерживаются на двух особых роликовых каретках, они закреплены на бетонном основании вместе с приводом. Привод ворот размещается между двух кареток. По роликам ездит направляющая. Бетонное основание называется закладная – это швеллер особой формы, который имеет длину 1 метр и бетонируется ниже уровня промерзания.
Да, звучит и выглядит красиво и сразу задумываешься о расходах на всю эту красоту. Откатные ворота – это не так дорого, как кажется, если их делать своими руками! Почему? Во-первых, Вы ничего не переплачиваете лишнего, например «на секретаршу» и «на сигареты» рабочим и бригадиру. Во-вторых, материалы для полотна ворот (обшивки) себе Вы подберете не абы какие, ведь монтажники часто экономят на обшивке: ставят самый тонкий профнастил, который гнется от прикосновения; экономят на толщине металлических конструкций; даже болты и шайбы тоже покупают самые дешевые – себе Вы такое никогда не купите!
Почему отечественные монтажники часто не беспокоятся о качестве своей работы и не «шлифуют» все до мелочей? Существует множество «специалистов», которые вызовутся сделать Вам ворота «под ключ» - толку от их работы очень мало, потому что:
Но от таких «спецов» есть способы уберечься!
Во-первых, закупайте все материалы сами. Вам понадобится: швеллер, цемент, щебень, арматура, трубы, профнастил или другая обшивка по вкусу (многие делают деревянную обшивку и весьма успешно!). Кроме того Вам понадобиться фурнитура и автоматика ворот.
Во-вторых, делайте откатные ворота своими руками! Если придерживаться простых правил, сделать их самостоятельно не так сложно, вся сложность в соблюдении пропорций и типоразмеров для самих ворот, в правильном бетонировании, создании бетонного основания (закладной), качественной укладки фурнитуры и в подключении по схеме автоматики ворот.
Итак, Вы не побоялись и решились сделать откатные ворота своими руками… Похвально! Ведь так Вы сэкономите много денег и получите ворота, которые простоят в Вашем доме не один десяток лет и будут по качеству не хуже, чем у крутых монтажников!
Возможно это потому, что толковых монтажников в Вашем городе днем с огнем не сыщешь, а Вы не особо хотите мотаться в другие города и искать их.
Возможно вы решили попробовать себя в качестве мастера или освоить новое ремесло?
А может новое дело еще и прибыль Вам принесет, ведь если установить соседу, куму, свату, брату, можно еще и заработать? А там и люди к Вам начнут ходить – и вот Вас знают как хорошего мастера, которые делает все толково и качественно! Сделаете себе – сможете и другим делать. И поверьте, не хуже чем профессионалы!
Вот видео от наших клиентов
Как такое возможно?
а) монтажники просто экономят на всем, а Вы подберете и продумаете до мелочей каждую деталь;
б) монтажники есть, однако их расценки сильно кусаются, а Вы сделаете все гораздо дешевле, потому что знаете сам или Вам подскажут знакомые, где купить материалы для создания откатных ворот недорого;
в) качество! Вы сделаете сами лучше, чем монтажники, если у Вас будут высококлассные чертежи готовых откатных ворот.
Специально для Вас мы подготовили схемы и чертежи для создания откатывающихся ворот.
Какие для этого нужны умения: для начала элементарно уметь работать со сварочным аппаратом. Можно найти видеокурсы в сети Интернет, а если не хотите терять время, сварщика найти чтобы каркас собрать из труб – в Чернигове труда не составит, по области – конечно придется прокатиться, однако в каждом селе (или в соседних) наверняка есть толковый и трезвый сварщик.
Потом, немного разбираться в электрике. Главное, фазу с нолем не перепутать! И правильно подключить фотоэлементы, грамотно установить автоматику ворот. Для этого лучше прочитать статью «как сделать откатные ворота своими руками быстро и качественно».
И в третьих, толково подходить к мелочам! Ничего не упускать, даже шероховатость поверхностей создаваемых ворот.
На счет времени – на все про все может уйти от недели до двух, главное привезти материалы, залить бетон (в зависимости от марки цемента готовый бетон может сохнуть по-разному).
Практически любые материалы для создания качественных откатных ворот можно купить в обычных строительных магазинах: швеллер, арматура, трубы 50*50 и 40*20 – покупается на металлобазе, которые есть в Черниговской области: в Чернигове, в Носовке, в Прилуках, в Ичне, в Нежине, а чего нету, можно поехать в соседние области или в столицу (но такого чтобы в Нежине не было чего-то из строительных материалов, это из области фантастики – туда едут из соседних областей, везут из России или с украинских заводов).
Профнастил (для создания обшивки ворот) Вы купите в специальных фирмах, можно взять такой, каким кроют крыши, можно для заборов, можно металлопластиковый или полностью металлический; но не желательно пластиковый (пластик крошится и плавится на солнце – Вы же не хотите жидкие ворота, как в известной рекламе лекарства..?). Сходите в строительный гипермаркет, они есть в каждом крупном областном центре (в Чернигове четырнадцать средних и крупных строительных магазинов!).
У нас открылся новый раздел на сайте –откатные ворота с фото! Этот раздел наполняется силами наших читателей, которые сами сделали откатные ворота своими руками. Их ворота не уступают по качеству именитым монтажным фирмам. Надеемся, наши идеи вдохновят Вас при создании ваших ворот!
Фурнитура для откатных ворот в Чернигове и Черниговской области - по ценам от 2000 грн. 10 вариантов есть всегда на оптовом складе!
1) Понятная пошаговая инструкция для создания откатных ворот своими руками, 40 иллюстраций на 32 страницах – в подарок каждому клиенту!
Наша собственная уникальная разработка: инновационная книга по откатным воротам, в которой с помощью 40 фото на 32 страницах описываются все этапы создания ворот. Здесь мы собрали для Вас все хитрости профессиональных монтажников, которые помогут Вам сэкономить при создании собственных автоматических ворот!Ваша экономия составит от 5000 грн до 10000 грн (!), если Вы будете придерживаться нашего руководства!
Почему для себя вы сделаете ворота лучше?Вы купите более крепкий профнастил (а не тонкий, как покупают монтажники для экономии), проконтролируете сварку каркаса, заливку закладной и столбов ворот. Все это есть в нашей инструкции!
Зачем переплачивать монтажникам за установку откатных ворот и платить секретаршам, если сами Вы сделаете лучше? Мы Вам в этом поможем!
В отличие от других, наши комплекты фурнитуры универсальны! Все подгонки уже сделаны за Вас, о чертежах и размерах вам думать не придется.
2) Профессиональные высокоточные чертежи – они уже будут подогнаны под Ваши размеры ворот: ширину проема, высоту паркана, толщину столбов ворот и т. д. – все это уже будет прописано в чертеже!
Для Вас сразу отпадает необходимость делать сложные расчеты и думать, как порезать трубы, куда ставить закладную, какой нужен швеллер и т. д. – мы проделали эту работу за Вас! Вам останется только порезать каркас и сварить трубы точно так, как показано на схеме. Вы не дружите со сварочным аппаратом? Не беда – мы создадим такой чертеж, который будет понятен любому сварщику! Наймите сварщика на пару часов – и Вам не потребуется объяснять ему и так понятные для Вас мелочи.
Пример чертежа:
3) Мы консультируем клиентов по любым вопросом касательно откатных ворот – и это будет гораздо дешевле, чем у монтажной организации!
4) Мы поможем с доставкой фурнитуры и автоматики для ворот в любую точку Украины!
5) Оптовые скидки от 200 грн: покупайте фурнитуру и автоматику для ворот в комплекте и получите скидку на заказ!

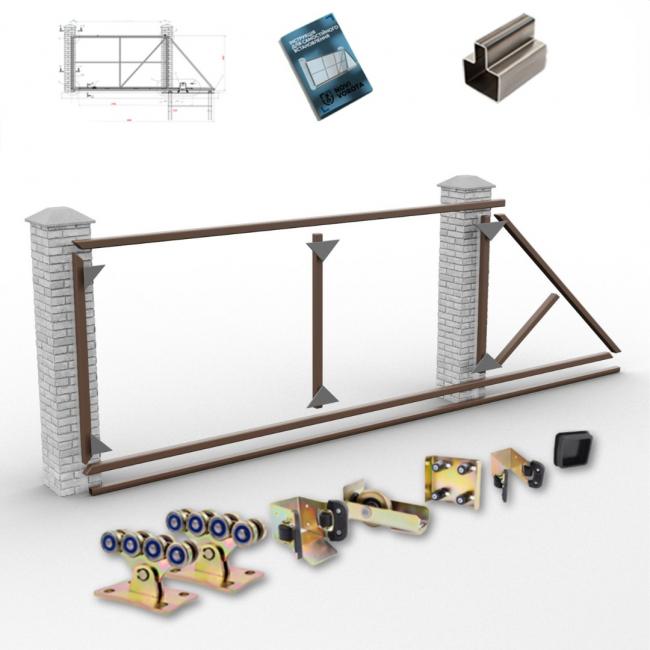

Для изготовления автоматических откатных ворот нужен комплект деталей, именуемых фурнитурой, которая обеспечивает плавное движение створки ворот и защищает ворота от поломки. Лучший вариант – купить готовый комплект фурнитуры для откатных ворот:
Читайте также: Фурнитура для откатных ворот - полное описание
Почему выгодно купить фурнитуру для ворот в комплекте? Вы можете попробовать, однако это экономически и по трудозатратам не выгодно: ролики вытачиваются на станках, направляющая вообще сложнейший и тяжелый элемент, для создания которой нужен прокатный стан, прочие элементы тоже получаются более качественными при изготовлении на заводском оборудовании. А массовое производство делает фурнитуру для откатных ворот доступной каждому!
Направляющая – главный и самый увесистый элемент фурнитуры, без которой вообще ворота не имеют смысла. Это правильный металлический профиль с 6-ю углами, прокатанный холодным способом на прокатном стане, с толщиной стенок 3,5 мм (берет на себя до 400 кг нагрузки) или 5 мм (до 800 кг). Направляющая для ворот делается из одного листа металла, который сначала сгибают, а затем прокатывают. Качество направляющей для ворот зависит от - качества исходной стали, от ровности проката, от правильности конечной формы (выдержка углов и отсутствие кривизны по плоскостям).
Длинна направляющей зависит напрямую от ширины проема ворот: для ворот на 3,8 метра достаточно 6 метровой балки (Обратите внимание: 6 метров это не так мало как кажется). Суть: длинна направляющей равняется ширина проема ворот + 30-50% от нее. Таким образом, при создании консоли ворот, сама консоль станет противовесом и не нужны будут дополнительные тяжелые элементы.
Бывают кривые направляющие, в которых не выдержаны углы – ролики должны ходить по нижним граням, и если направляющая кривая – ролики протрутся, могут сломаться подшипники кареток под действием тяжести ворот и ветровой нагрузки. Естественно, как только подшипники ломаются каретку можно выбросить – они влиты в саму опору, что исключает их замену.
При косом профиле нагрузка ворот на каретку передается под углом – стачивается край ролика и он приходит в негодность, может посыпаться осколками (если это пластиковый ролик) или просто заклинить. Нагрузка должна передаваться от направляющей сверху вниз, это и обеспечивает форма профиля направляющей. Приведем примеры.
Вот австрийская, качественная направляющая для ворот, толщина стенок 5 мм (берет от 800 кг и даже более!). Как видно на фото:
Направляющая имеет отличный профиль, который даже для неопытного человека будет явно ровным.
Посмотрите на уложенные профили в торец:
Так же как и для любого длинного предмета, кривизну легче обнаружить с торца. И не удивительно, что ровные металлические балки лежат ровно в стопке и не разъезжаются, ведь все углы у них одинаковые. Будь в стопке хоть одна неправильная балка, она бы разъехалась.
Идем дальше, сравните с низкокачественными «экспертными» балками.
На фото почти не определишь, насколько крива направляющая. На самом деле тут профиль кривой в трех плоскостях, и если с торца, который ближе к нам на фото, роликовая каретка еще спокойно заедет, то со второго торца выехать она уже не может и застревает. Выбивать каретку молотком каждый раз – согласитесь, Вы бы не хотели. Потому такую направляющую мы брать не рекомендуем.
Роликовые опоры – второй главнейший элемент фурнитуры. На них ложится нагрузка ворот, ветровая нагрузка, которая затем передается двигателю и закладной. С их помощью ворота вообще двигаются. Она состоит из опоры, роликов, подшипников к ним. Ее особая форма позволяет мягко раскачиваться, что упрощает открытие и закрытие ворот.
Про материал роликов у нас сложилось стойкое мнение: металлические ролики – всему голова! Некоторые фирмы говорят мол пластиковые лучше, они легче, бесшумные, стойкие к износу. Проверка годами говорит: чепуха! Прокатайте пластиковую и металлическую роликовую опору для ворот – все вопросы по прочности и шумности отпадают сразу после такого эксперимента, и еще не было клиента, кто после такого эксперимента захотел взять пластиковую каретку. Основные недостатки пластиковых роликов:
Отзывы клиентов о пластиковых роликовых каретках для ворот самые плохие, и когда в стране был дефицит металлических роликовых кареток и пришлось предлагать клиентам то, что есть (в основном производства Китай) – потом приходилось объяснять клиентам, почему их новые ворота скрипят почти сразу после установки.
Подшипники – основной элемент роликовой опоры, высокотехнологичные подшипники, как уже говорилось, вытачивают на станках и они влитые в опору. Сделано это из соображений безопасности: каретка должна выдерживать высокие нагрузки, потому подшипник является частью опоры, к тому же это дешевле в производстве. Каждый подшипник вытачивают с невероятной точностью, чего в кустарных условиях добиться практически невозможно.
Для откатных ворот мы предлагаем только усиленные подшипники – стандарта 201 (максимальная нагрузка на каждый ролик-колесико до 400 кг) или 301 (с максимальной нагрузкой до 500 кг/ролик). Такая опора имеет хороший запас прочности и не крошится, выдерживает самые сильные ветровые нагрузки.
Вот пример качественной роликовой опоры стандарта 301:
А вот «экспертная» роликовая опора (с заявленной нагрузкой до 800 кг.). Данные «эксперты» присылают уже поломанные ролики, дефекты которых сразу видно и по качеству сборки, и по сальникам подшипников:
А вот что произойдет с такой опорой через полгода-год эксплуатации, при этом придется снимать ворота и полностью заменять опору:
Ролики просто покрошились, уничтожен один из шариков в подшипнике, который как в цепной реакции повредил остальные шарики. А протертый ролик обязательно оставит след на направляющей, которую как не прискорбно тоже придется менять, иначе новые поставленные ролики так же выйдут из строя.
Верхние ролики – удерживают ворота в вертикальном положении. Используйте только резиновые ролики, они шумят меньше и не царапают лакокрасочное покрытие полотна ворот:
Концевой ролик. Неприметный элемент продолжает жизнь роликовых опор в два раза, когда ворота закрываются он ловит нижний ролик и берет на себя нагрузку веса ворот:
Нижний улавливатель и верхний улавливатель. Нижний улавливатель стыкуется с нижним концевым роликом, а верхний прихватывает полотно ворот,
Для того чтобы полотно не царапалось в месте контакта верхнего улавливателя полотно ворот должно быть закрыто резиновой прокладкой./p>
Заглушки для направляющей. Они защищают торцы направляющей от попадания снега, льда или мусора, что помешало бы нормальной работы роликовых кареток.
Мы делаем доставку фурнитуры для откатных ворот в такие города Черниговской области: Чернигов, Нежин, Прилуки, Изюм, и любой другой город, где есть отделение транспортных компаний «Новая почта», «САТ», «Деливери».
Внимание! Допустимая длинна грузов у разных транспортных компаний отличается! Это важное ограничение при доставке 6-метровой направляющей для ворот (обычно она такой длинны для ворот 3,8-4 м шириной проема). Уточните перед тем, как отправить Ваш груз, какой максимальной длинны можно доставить груз данной транспортной компанией в Ваш город. Иногда, чтобы доставить 6-метровую балку, ее режут на 2 части, после сваривают на месте.
Правила перевозки направляющей для откатных ворот: 0 — скорость транспорта — не более 50-60 км/час! 1- груз не должен выступать за пределы транспорта более чем на 1 м ; 2 — желательно помечать груз специальным знаком «негабаритный груз»
Будет хорошо, если в транспортной компании есть услуга «доставка от дверей до дверей», если же нет – приготовьте транспорт для доставки длинномерной направляющей на объект. Оптимально взять небольшой грузовик или грузовик с прицепом, из которого направляющая вообще не будет торчать; кроме того ее можно уложить под углом и зафиксировать. В крайнем случае, Вы можете взять лекговой автомобиль длинной от 4 метров, тогда груз будет свисать с багажника на 1 м. По правилам ПДД Украины, это максимальная длинна для грузов, которые выступают за пределы автотранспорта без специальных ограничений. Если груз длиннее, до 2,5 метров, он должен быть оборудован не красной тряпкой, а специальным знаком «негабаритный груз»! Так же учитывайте, что передвигаться транспорт должен со скоростью не более 50-6- км/час с таким грузом, в противном случае можно войти в резонанс с раскачивающейся балкой – транспорт будет подпрыгивать.
Как только Вы соберете основу своих откатных ворот с фурнитурой и ворота смогут легко открываться и закрываться, Вы захотите автоматизировать этот процесс «по нажатию кнопки». На первый этап Вы потратите от 4 дней до недели работы. Приступаем ко второму этапу! Для этого Вам нужен комплект автоматики для откатных ворот.
Читайте также: Автоматика для распашных ворот
1) Мы даем скидку 200 грн при покупке автоматики для ворот с фурнитурой одним чеком. Отличный подарок, чтобы Вы всегда были довольны сотрудничеством с нами!
2) Бонусы — для тех, кто хочет установить автоматику откатных ворот своими руками:
Все этапы по установке автоматики откатных ворот довольно просты, с подсоединением узлов справится даже школьник.
Вам останется только подключить питание 220 В и все уже работает!
3) Супер гарантия от нашей компании:
Да, это правда – только у нас можно 90 дней пользоваться техникой, а потом заменить ее или вернуть, даже если Вы уже ей пользовались. Естественно, техника должна быть в рабочем состоянии. У некоторых конкурентов это вызывает шок, они зовут нас «сумасшедшими».
Все немного сложнее, чем кажется. Мы доверяем нашим клиентам. И потом, мы уверены на 100% в своей продукции, и если что-либо предлагаем, то знаем, что эта техника проработает минимум 10-15 лет.
Если мы считаем, что техника у Вас работать не будет, мы ее не продадим. Нам проще не браться за заранее проблемный заказ, чем продать не работоспособную технику.
Стандартный комплект автоматики состоит из: Привода (двигатель с электроникой в сборе), 2 пульта ДУ (уже настроенных), 4-метра оцинкованная зубчатая рейка (с ее помощью двигатель двигает полотно ворот), так же в комплекте идут фотоэлементы и сигнальная лампа. Сигнальная лампа будет незаменима в местах, где часто двигаются люди или транспорт. Фотоэлементы же будут нужны, если Вы не хотите ненароком увидеть свою ногу, застрявшую в проеме ворот.
Более подробную информацию про автоматику для откатных ворот, вы найдете на этой странице
Привод для ворот. Наша рекомендация это выбирать двигатель для ворот по ряду параметров:
Мощный двигатель это крайне важно, чтобы к примеру при сильном ветре или в мороз, когда на ворота налипает снег – не приходилось выходить из авто и подталкивать вручную полотно ворот.
Металлическая шестерня и металлический редуктор
Мы не рекомендуем покупать двигатель с пластиковыми шестернями – они быстро крошатся о металлический редуктор, после чего привод приходит в негодность и его приходиться ремонтировать. Замена шестерни на такую же пластиковую тоже не дает эффекта, вот что происходит с пластиковыми шестернями через 2 недели-месяц эксплуатации:
Если Вы не хотите уже через месяц везти привод в мастерскую, покупайте сразу с металлической шестерней внутри. Перебирать привод вручную может занять несколько часов.
Магнитные выключатели работают так: когда ворота практически закрылись, магнит проезжает на зубчатой рейке мимо выключателя и срабатывает выключение двигателя, так что удара о столб полотна не произойдет, ворота закроются мягко и плавно.
Привод в сборе выглядит так:
Привод без чехла – хорошо видна плата управления и выточенная на станке не убиваемая шестерня:
Пластиковая крышка на плате привода откатных ворот нужна не для красоты, она защищает от насекомых. Представьте что все пространство внутри крышки привода заняли зловредины: муравьи (такой случай был у наших клиентов: вс6 пространство заняли насекомые), осы или другая живность! Например, мокрицы выделяют жидкость, которая закорачивает контакты в плате, в принципе это еще не самое страшное – с паяльником можно выпаять недостающую часть и поставить новую. Но подумайте вот о чем: улитка или слизняк – беда гораздо хуже! Эти существа ползут и оставляют водянистый след, достаточно липкий и мокрый чтобы напрочь убить плату управления, потому крышка – не красивое украшение, а реальная защита от насекомых.
Пульты управления:
Обычно в комплекте идет два пульта ДУ, наша компания прошивает их конкретно под Ваш привод; существуют разные модели с разными уровнями защищенности шифрования сигнала. Кнопок может быть от двух до шести, это связано с тем какой тип пульта: двуканальный и одноканальный. В первом случае может открываться несколько ворот или шлагбаумы, во втором – только одно устройство, например Ваши домашние откатные ворота. Мы предоставляем пульты ДУ на выбор клиента.
Зубчатая рейка – в стандартной комплектации идет по 4 метра в длину. Этого хватает на проем 3,8 метров – нужно, чтобы был небольшой запас, примерно ширина проема + 20 см. Если Ваши ворота шире 4 метров (что не редкость) – докупите зубчатую рейку, хорошая качественная стоит от 8 Евро/метр погонный:
Мы рекомендуем оцинкованную зубчатую рейку. Она не ржавеет и служит довольно долго (не менее 10 лет), кроме того, в откатной системе она крепится зубцами вниз, что исключает ее случайное повреждение или падение сверху посторонних предметов. Пластиковые зубчатые рейки быстро стачиваются, крошатся, а в жару еще и плавятся. Так выглядит качественная зубчатая рейка для ворот:
Фотоэлементы безопасности:
В принципе, без фотоэлементов двигатель работает и так, однако тем, у кого есть дети или животные, они будут полезными. Работают фотоэлементы так: от одного элемента к другому передается лазерный луч, в случае его прерывания срабатывает защита, которая открывает ворота. Чтобы никто чужой не проник в дом, фотоэлементы устанавливают внутри двора за полотном ворот. Таким образом, если Ваша нога или ребенок окажутся на пути полотна ворот, они не закроются, а сразу откатятся назад. В случае если фотоэлементы работают неправильно, это может быть связано с неверным их подключением: они могут закрывать ворота при попадании предмета в проем. Связано это с тем, в какую сторону — справа налево или слева направо — закрываются ворота. В этом случае необходимо поменять полярность некоторых контактов (указаны в инструкции по эксплуатации, которую наша компания предоставляет при покупке автоматики для ворот).
Сигнальная лампа – показывает водителям и пешеходам вокруг, что ворота работают, и таким образом предупреждают об опасности, когда через проем проезжает транспорт:
Разные лампы имеют разный набор сигналов, в стандартных комплектациях это вращающийся желтый маяк в одну сторону как в случае закрытия, так и в случае открытия ворот. Сигнальная лампа удобна для водителя: она оповещает, прошел сигнал с пульта ДУ или нет, при этом некоторые модели имеют встроенную антенну, которая увеличивает радиус действия пульта!
В принципе это в основном городской атрибут, часто она заменяет знак «Берегись автомобиля!» на выездах из частных дворов, из территорий предприятий и организаций. В темное время суток, сигнальная лампа используется для дополнительного освещения (опция некоторых моделей), кроме того лампу можно установить в нескольких положениях. Многие модели имеют антивандальный ударопрочный корпус, либо их устанавливают в специальную металлическую клетку.
Автоматические раздвижные ворота – это комфорт и безопасность! Они легко открываются и закрываются, их конструкция ударопрочная и стойкая к взлому или тарану, благодаря фиксации. Привод ворот с червячной передачей и металлическими шестернями будет препятствовать ручному вскрытию ворот, вся автоматика находится во дворе на закладной, что увеличивает безопасность системы.
Мы предлагаем Вам автоматику (электродвигатель + система управления + фотоэлементы +лампа) для откатных ворот современных производителей Came, Doorhan, Faac, Nice, Professional (Китай)
