Фурнитура для откатных ворот Novi Vorota Econom 400 с направляющей 3,6 мм

Фурнитура для откатных ворот Novi Vorota Econom 400 с направляющей 3,6 мм
Код товара: Novi Vorota Econom 400 с направляющей 3,6 мм
Рейтинг:
3 590 грн.
3 025 грн.
На складе
Заказ в 1 клик
Описание
Отзывы
Доставки и оплата

Фурнитура откатных ворот Novi Vorota Econom 400 (толщина металла направляющей - 3,6 мм)

Стоимость комплекта фурнитуры Novi Vorota Econom 400 с украинской направляющей

Комплект Novi Vorota Econom 400 (SVE 400)

Длина направляющей украинского производства

Цена

NVE 400 с рельсом 5 м

5 м

3590 грн

3025 грн

NVE  400 с рельсом 6 м

6 м

3890 грн

3325 грн

NVE  400 с рельсом 7 м

7 м

4290 грн

3725 грн

Дополнительный профиль

1 м

500 грн

Стоимость комплекта фурнитуры Novi Vorota Econom 400 с оцинкованной направляющей

Комплект фурнитурыДлина оцинкованной направляющейЦена
NVE  400 (5 м)5 метров

4290 грн

3925 грн

NVE  400  (6 м)
6 метров

4590 грн

4025 грн

NVE RE 400  (7 м)
7 метров

4790 грн

4425 грн

Дополнительный профиль1 метр
600 грн


Пройдите тест за 1 минуту и получите точный чертеж каркаса для самостоятельного изготовления откатных ворот

Выберите параметры Ваших ворот и получите:
  • Точный чертеж каркаса;
  • Пошаговую инструкцию по их установке;
  • Смету;

Какой проем ворот (длина)?

20%
Длина

Перемещайте ползунок, чтобы выбрать подходящую Вам длину. Наиболее распространенный проем ворот - 4 метра.

Высота ворот от земли

40%
Длина

Перемещайте ползунок, чтобы выбрать подходящую Вам высоту. Наиболее распространенная высота ворот от 1,5 до 2 метров.

Планируете ли вы ставить автоматику?

60%

Когда планируете делать ворота?

80%

куда высылать материалы?

95%
Оставьте свой телефон и мы вышлем:
  • Точный чертеж каркаса;
  • Пошаговую инструкцию по их установке;
  • Смету;
Материалы придут в удобный Вам мессенджер: Viber, Telegram, Facebook Messenger или WhatsApp.
Каталог

В этой статье-обзоре мы познакомимся с набором комплектующих Novi Vorota Econom 400. Данная фурнитура может использоваться на воротах весом до 400 кг. Мы пытались рассмотреть каждый элемент комплекта очень детально, потому и статья вышла не маленькая. Если вы не имеете времени (или желания) вычитывать все, можете обратиться за бесплатной консультацией к нашим специалистам.

Впишите свой номер в форму и мы перезвоним вам в течении 20 мин в рабочее время.
Задать вопрос специалисту
Телефон

Или перезвоните нам сами

+38 (095) 876-90-00
+38 (067) 502-71-89
Задать вопрос

Дальше рассмотрим каждую комплектующую отдельно. Начнем традиционно с направляющей.

Направляющая


Данную комплектующую еще называют балкой, направляющим профилем, рельсом и тому подобное. Направляющая занимает очень важное место в консольной системе откатных ворот. Качество очень важно, ведь от этого будет зависеть как тихо и легко будут двигаться ворота и как долго.

Можно заказать балку из украинской высокоуглеродистой стали или же импортной оцинкованной. Все зависит от вкусов, ведь по качества они не уступают друг друга, просто оцинкованная имеет немножко лучший вид. Но оба варианта направляющей красиво держат форму, не разгибаются под весом ворот.


Четко видно правильную геометрию: нижние полки симметрично загнуты и находятся параллельно верхней. Такая форма гарантирует хорошее взаимодествие с роликовыми каретками, уменьшая их износ. Ворота будут двигаться плавно и не будут заклинивать.

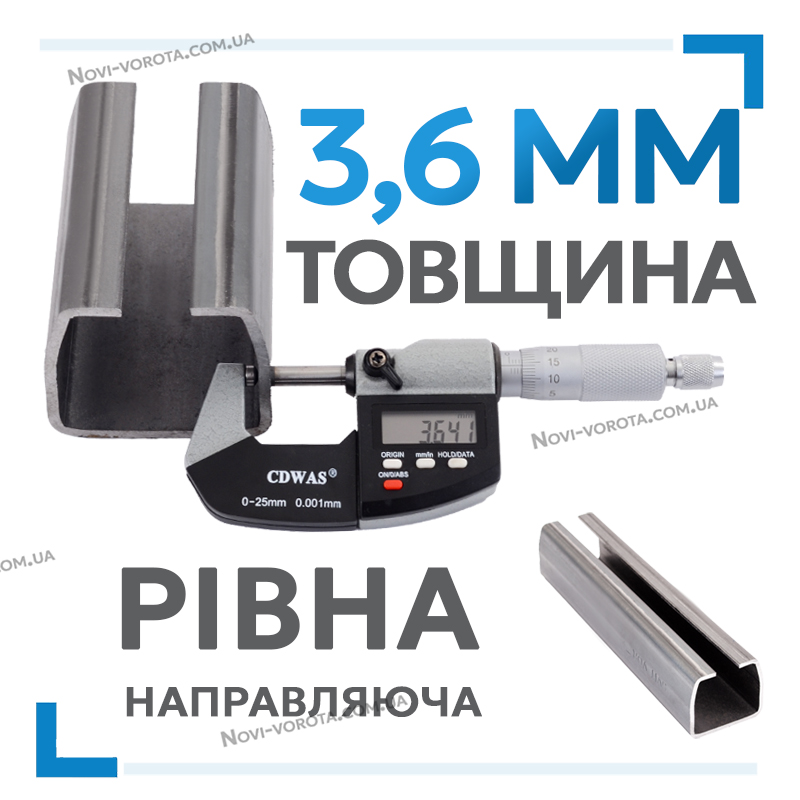

Измеряли толщину стали в балке. Она составляет 3,6 мм.



Визуально посмотрев на направляющую можно уверенно сказать, что она ровная по всей длине. Мы не увидели никаких дефектов.


На то, как четко будут двигаться ворота влияет то, насколько четко отвечают друг другу балка и каретки. Между данными комплектующими фурнитуры Novi Vorota Econom 400 есть идеальный зазор. Они работают согласованно, не клинят.

Роликовые опоры


Перейдем к обзору роликовых опор или, как их еще называют, роликовых кареток. Они поставляются парами. Каретки устанавливаются на расстоянии одна от другой и заводятся в середину балки. Ролики катаются по балке и тем же приводят ворота в движение.



Каретки из фурнитуры Novi Vorota Econom 400 металлические. Имеют основу и подвижную "головку", на которые размещаются 8 подшипников с увеличенным металлическим кольцом. Такие ролики более надежны за пластиковые, не деформирующиеся и не крошатся от перепада температур.

Подшипники, которые используются в каретках имеют маркировку 6201. Они имеют хорошие показатели грузоподйомности, которой более чем достаточно для легких ворот. Для защиты подшипников используют резинометаллические пыльники.



Для достижения расстоянию между роликами используются втулки из пластика. Таким образом достигается правильная геометрия каретки.



"Головка" и основа каретки соединены с помощью подвижного соединения, которое делает ее более маневренной. Имеем идеальный люфт, так что каретка не заклинивает.



Металл, который используется для изготовления опор очень качественный и надежный. Сверху покрыт цинковым покрытием, которое защищает каретку от коррозии. Слой покрытия плотный, на что указывает равномерный цвет без темных пятен.

Верхние поддерживающие ролики на пластине


Данное комплектующее обеспечивает направления створки ворот в правильном направлении, чтобы она двигалась равномерно по прямой. Для этого на пластине размещены два ролика, которые крепятся в отверстия овальной формы. Эти отверстия немножко продолговатые, что позволяет корректировать расстояние между роликами и подстраиваться под ширину полотна ворот.

Сама пластина металлическая. Имеет П-подобную форму и толщину 3,5 мм.



Ролики очень хорошие. Сверху покрыты резиновой оболочкой. Так что можно не переживать за лако-красочное покрытие ворот. Они его не поцарапают.



Концевой ролик

Для того, чтобы створка тихо и плавно наехала на нижнюю полочку уловителя в комплекте имеем концевой ролик. Он представляет собой сложную конструкцию из куска профильной трубы п-подобной формы, пластикового колесика, которое вращается при помощи стальной втулки и металлической пластинки с болтом и гайкой, которым конечный ролик крепится к балке.

Также из одного края имеем металлическую заглушку-отбойник.


Концевой ролик передает часть нагрузки из кареток, которую они имеют от веса ворот на нижнюю ловушку.



Нижняя ловушка


Кроме того, что данное комплектующее принимает на себя часть веса ворот в закрытом положении, так оно еще и удерживает нижнюю часть створки.

Уловитель из комплекта Novi Vorota Econom 400 сделан из стали, а толщина ее - 3,5 мм, потому можно быть спокойным - он не разогнется во время использования. Имеет увеличенные улавливающие лепестки, поэтому можно не переживать, что ворота не угодят в цель.



Верхняя ловушка


Верхняя ловушка выполняет почти такую же функцию, как и нижняя. Она удерживает ворота (ее свободный край) в закрытом положении. Имеет форму скобы и изготовлен из металла толщиной 4 мм.



Резиновая заглушка

Чтобы защитить торцы балки используют заглушки. Так как у нас на концевом ролике есть металлическая заглушка, поэтому в комплекте Novi Vorota Econom 400 только одна заглушка. Она изготовлена из резины, качество которой отличное. Такой материал не дубеет на морозе и не крошится в жаркую погоду. Чтобы заглушка хорошо держалась внутри профильной балки ее сделали с рифленой структурой. Вставить ее просто - легко постукиваем молотком.



    Специально для вас действуют такие предложения при покупке фурнитуры Novi Vorota Econom 400:

  • 5 лет полного гарантийного обслуживания от производителя.
  • Покупка не имеет рисков - вы можете оплатить ее при получении и после проверки наличия все комплектующих и отсутствия дефектов.
  • Чтобы было более легко изготовить откатные ворота и установить фурнитуру с каждым комплектом фурнитуры идет книга с детальным описанием всех этапов. Ее разработали наши специалисты, которые занимаются изготовлением ворот не один десяток лет.


      • Бесплатная консультация по любым вопросам, которые касаются изготовления и установления ворот, а также разных комплектующих к ним.
      • Каждому, кто купит фурнитуру Novi Vorota Econom 400 мы делаем бесплатный чертеж будущих ворот, точный до миллиметра.

      Имеете еще вопрос - задайте их нашему специалисту. Просто оставьте свой номер в контактной форме и ожидайте звонка.
