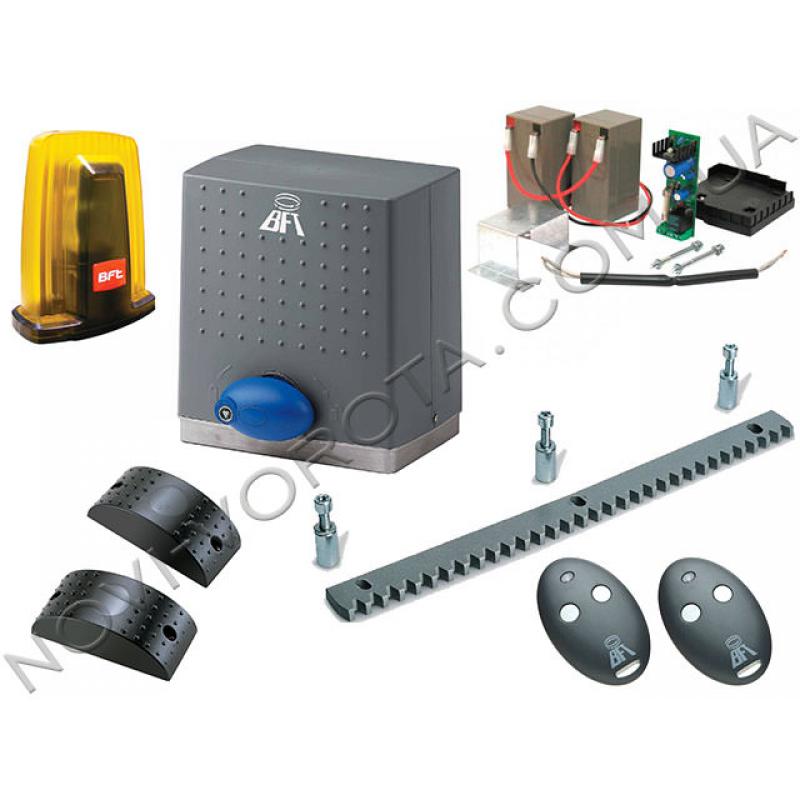

Максимальный комплект: Электропривод DEIMOS 700  со встроенным блоком управления QSC-D MA, монтажным набором и монтажным основанием – 1 шт Стальная оцинкованная зубчатая рейка - 4м Пульт дистанционного управления двухканальный MITTO 2 – 2 шт Резервная аккумуляторная батарея SB BAT (12В, 1,2Ач) – 1 шт Сигнальная лампа RAY X (24В) со встроенной антенной – 1 шт Комплект фотоэлементов CELLULA 130 –   1 комплект

Купить

Наши спецпредложения:

1. ГОД ТЕСТ-ДРАЙВА рекомендуемого оборудования на Ваших воротах. Если Вам не понравится его работа, на протяжении 365 дней можете вернуть его нам, и мы компенсируем полную стоимость, несмотря на то, что техника уже не будет новой.
2. Доставим заказ до удобного Вам отделения компании-грузоперевозчика.
3. Предоплата не обязательна – можно расплатиться при получении, предварительно проверив содержимое посылки.
4. Стоимость автоматики рекомендована производителем – мы официальный дистрибьютор, поэтому не добавляем торговых наценок.
5. Бесплатно установим базовые настройки платы управления привода.
6. При покупке фурнитуры для откатных ворот бесплатно сделаем для Вас чертеж этих ворот со всеми спецификациями и размерами, а также подарим пошаговую инструкцию по их самостоятельному изготовлению.
7. Поможем установить автоматику самостоятельно, предоставим консультации эксперта при подборе оборудования, комплектации, установке и эксплуатации автоматической системы.
8. Берем на гарантийное и послегарантийное обслуживание на весь период эксплуатации всю рекомендуемую технику.

Эта статья посвящена электроприводу для откатных (сдвижных) ворот весом до 700кг - DEIMOS 700 производства итальянской компании BFT. Я вкратце опишу его рабочие и технические характеристики, а также реальные пределы и условия использования.

Информация структурирована в отдельные разделы:

• Технические характеристики BFT DEIMOS 700
• Мотор-редуктор
• Блок управления ALPHA
• Механические концевые выключатели
• Пределы применения модели
• Элементы комплектации
• Выводы и рекомендации

Если читать весь обзор нет времени либо желания, сразу открывайте последний раздел, а если что-то будет не понятно, можно воспользоваться опцией «звонок другу» - для посетителей этого сайта мы бесплатно предоставляем консультации опытного монтажника. Для обратного звонка оставьте свой телефонный номер в форме.

Технические характеристики BFT DEIMOS 700

Интенсивность использования характеризует назначение модели (бытовое либо промышленное). В данном случае 100% использование говорит о промышленном оборудовании, которое можно устанавливать на любые ворота, а 50% - это характеристика полупромышленной техники, которую можно установить в частном секторе или на воротах дома с несколькими хозяевами, поскольку привод с интенсивностью 50% должен остывать не меньше времени, чем он работал.

Зубчато-реечный модуль отражает параметры внешней шестерни привода, которая путем сцепления с зубчатой рейкой, преобразует крутящий момент двигателя в поступательное движение створки. Модуль 4мм предполагает установку стандартной зубчатой рейки М 4.

Степень защиты IP по международной классификации характеризует уровень защищенности внутренних узлов корпусом привода от пыли и влаги. IP 54 гарантирует защиту от пыли (пылезащита, но не пыленепроницаемость) и от брызг воды в любом направлении (из-под колес транспорта).

Класс изоляции является характеристикой электробезопасности. В данном случае первый класс гарантирует безопасность при наличии заземления, а третий класс – это сверхнизкое безопасное для человека напряжение.

Мотор-редуктор

Под крышкой корпуса расположен мотор-редуктор червячного типа, а также блок управления со встроенным радиоприемником, и система механических концевых выключателей:

Двигатель мотора-редуктора, как и сам электропривод, питается от переменного тока напряжением 230В. Его мощность – 290Вт. 230-вольтовые движки, как правило, более мощные, чем моторы с питанием от постоянного тока напряжением 24В, но в скорости и интенсивности они уступают низковольтным. У данного производителя есть модель с низковольтным движком для ворот массой до 600кг (DEIMOS ВТ) с интенсивностью использования 100%, но мощность у этого привода – 70Вт.

Модель DEIMOS 700 предназначена для бытового использования (частный сектор), в крайнем случае, это может быть дом на несколько хозяев (не многоквартирный), поэтому интенсивности 50% более чем достаточно. В принципе, если Вы «погоняете» створку дольше положенного времени мотор не сгорит: при нагреве до 110°С сработает теплозащита, однако эксплуатировать любую технику в авральном режиме не рекомендуется.

Червячный редуктор имеет свойство блокировать ворота, когда отключен мотор, соответственно перемещать створу вручную без снятия этой фиксации Вы не сможете. Механизм для разблокирования при помощи специального ключа расположен на самом приводе, поэтому для его активации сначала нужно попасть во двор. Обычно для этого используется отдельная калитка.

Внутренняя шестерня редуктора соединена с валом двигателя посредством стальной шпонки, которая одной стороной заходит в клиновидный паз на шестерне, а второй – в сам вал. Шпонку прижимает к шестерне металлическая пружинка:

Когда Вы поворачиваете ключ разблокировки, пружина распрямляется и выпускает шпонку из паза – фиксация снимается, и ворота можно двигать вручную. При возврате механизма в автоматический режим пружинка снова сжимается, прижимая шпонку к шестерне, но не факт, что в этот момент она будет расположена напротив своего паза – чаще шпонка оказывается в другом месте. Производитель рекомендует перед запуском мотора слегка качнуть ворота до характерного щелчка, которым сопровождается заход шпонки в паз. Если же Вы забудете это сделать, шпонка заскочит на место на высоких оборотах двигателя.

Проблема в том, что внутренняя (ведущая) шестерня редуктора BFT Deimos 700 выполнена из технопластика, и такой удар может повредить ее после первой же ошибки. Полимерные детали могут нормально выполнять свою функцию, но использование такой техники требует неукоснительного соблюдения пользователями всех правил эксплуатации, прописанных производителем в инструкции к модели, в том числе и температурного режима. Для работы автоматики BFT DEIMOS температура должна быть в рамках от -20°С до +60°С.

Если же в регионе, где Вы проживаете бывает холоднее допустимой границы, полимеры могут изменять свойства и становится хрупкими. При перегреве выше нормы (под прямыми солнечными лучами) пластмасса может сделаться мягкой и деформироваться под нагрузкой. Поломки редуктора, вызванные некорректной его эксплуатацией, производитель не признает гарантийным случаем, поэтому к выбору подходящей для Ваших условий техники следует отнестись со всей ответственностью.

Блок управления ALPHA

У автоматики для сдвижных ворот производства BFT, блоки управления встроены в корпус привода и дополнительно защищены собственным кожухом из ABS-пластика. Модель DEIMOS 700 оснащена блоком управления серии ALPHA. Плата управления расположена в корпусе вертикально, что является дополнительной гарантией от повреждения конденсатом или пылью, которые могут скапливаться на горизонтальных поверхностях. Степень защиты корпуса данной модели IP54, что говорит о пылезащищенности, но не гарантирует пыленепроницаемость, а конденсат внутри корпуса неизбежно будет образовываться во время работы двигателя вследствие разницы температур внутри и на улице. Однако настраивать вертикальную плату несколько сложнее, чем горизонтальную, на которой все хорошо видно, тем более что блок управления ALPHA не имеет специального экрана с жидкокристаллическим дисплеем.

Проще настраивать такую плату с помощью программатора, для которого предусмотрен специальный разъем.

Доступные опции:

1. Режим «пешеходного прохода» позволяет открыть створу частично, не дожидаясь пока она завершит маневр, чтобы закрыть ворота.
2. Автоматическое закрывание через заданный Вами промежуток времени (если забудете закрыть за собой ворота).
3. Блокируется импульс «старт» при открывании ворот (с другого пульта направление движения створки изменить нельзя).
4. Есть система обнаружения препятствий, которая отключит мотор, если створка во что-то упрется, и таким образом не даст ему сгореть при попытке завершить маневр.
5. Есть «быстрое закрывание по освобождении фотоэлементов», то есть через секунду после того, как фотоэлементы перестают фиксировать препятствие, ворота закроются.
6. Интегрированный двухканальный радиоприемник Clonix-2 позволяет заносить в память 64 пульта-передатчика методом клонирования сигнала (возле приемника).

Механические концевые выключатели

По завершении маневра (когда створка открылась или закрылась полностью) двигатель должен быть отключен. Сигнал о достижении одного из крайних положений блоку управления поступает от системы концевых выключателей. В модели DEIMOS 700 они механические: по краям зубчатой рейки закрепляются два металлических кронштейна, а из корпуса привода торчит обычная пружинка, расположенная между двумя микрокнопками:

Когда створка открывается или закрывается, один из кронштейнов доезжает до торчащей наружу пружинки отгибает ее в определенную сторону. Отгибаясь пружинка нажимает на соответствующую кнопку и размыкает реле, что служит сигналом блоку управления для остановки ворот. Эта система проста, потому является наиболее дешевым вариантом, но она дает сбои в условиях снежной и морозной зимы, поскольку пружинка может примерзать к одному из микровыключателей и блок управления в этом случае получает сигнал «приехали». Пока Вы не отогреете данный узел (электрофен подойдет) запустить мотор не удастся.

Если же Вы начнете движение ворот, срыв примерзшей пружинки может ее сломать. Кроме того, когда на зубчатой рейке лежит снег, пружинка загребает его как грейдер, после чего собранный комок отгибает пружинку и останавливает ворота.

Пока Вы не очистите зубчатую рейку от снега и не разморозите пружинку, ворота не будут корректно работать в автоматическом режиме. Если Вас не смущает перспектива всю зиму делать такую зарядку, можете смело устанавливать автоматику с механическими концевыми выключателями. Если же Вам такой вариант не подходит, подбирайте воротное оборудование с магнитными концевиками.

Принцип работы магнитной системы тот же, просто вместо кронштейнов на рейку крепят два разнополюсных магнита, а вместо пружинки с микрокнопками в корпусе устанавливают два магнитных датчика, считывающих магнитное поле «своих» магнитов – герконы. Сами герконы запаяны в стеклянные колбы с инертным газом и дополнительно залиты в герметичный пластиковый корпус, поэтому примерзнуть не могут по определению. Снег на рейке они тоже не «видят», соответственно система корректно работает в любых условиях. Если хотите, наш специалист может порекомендовать подходящее для Ваших ворот оборудование с магнитными концевиками.

Пределы применения модели

В технических характеристиках привода BFT Deimos 700, приведенных в первом разделе этой статьи, Вы видели два варианта максимальных габаритов створки, для автоматизации которой предназначена данная модель: - максимальные паспортные (вес до 700кг, длина до 12,0м); - рекомендуемые максимальные (вес до 350кг, длина до 6,0м). Производитель указывает в документации к модели «максимальные паспортные» габариты ворот, но их следует правильно читать: два граничных параметра всегда, для любой техники имеют обратную зависимость. То есть, чем тяжелее Ваша створка, тем меньшей может быть ее площадь, а устанавливать привод на ворота с максимальными весом и длиной вообще недопустимо.

Кроме того, реальным весом створки следует считать не «чистую» ее массу, а со всеми дополнительными нагрузками (ветер, снег, лед, тугой ход створки и т.д.). Для откатных конструкций самой большой дополнительной нагрузкой зачастую оказывается тугой ход створки, обусловленный плохим качеством фурнитуры. Попробуйте вручную открыть и закрыть свои ворота, и Вам сразу станет понятно, насколько легко ходит полотно по направляющему рельсу: если профиль или ролики кареток «горбатые», плавного движения добиться невозможно. Устанавливать автоматику на плохо отрегулированные ворота не рекомендуется, поскольку приводу придется работать с перегрузками, что уменьшит срок его службы в разы. Если у Вас некачественная фурнитура, лучше сразу замените ее, иначе придется менять вместе со сгоревшей автоматикой.

Покупать дорогой импортный комплект не обязательно – сегодня некоторые отечественные производители предлагают достаточно приличную фурнитуру по вполне демократичной цене. Если нужно, прочесть, как выбрать подходящий для Ваших ворот комплект можно здесь. Нагрузка от климатических воздействий зависит от конструкции Ваших ворот и региона: чем больше на полотне художественных элементов, тем больше «карманов» для хранения снега и льда, а глухо зашитая створка принимает ветровое давление и передает его на привод, в то время как решетчатое полотно пропускает ветер сквозь прутья.

Таким образом, реальными пределами использования автоматики BFT Deimos 700 будет приемлемое соотношение веса и площади створки с учетом возможных климатических «довесков». Как правило, двойного запаса мощности достаточно для нивелирования соотношения веса и длины створки с дополнительными нагрузками, поэтому мы рекомендуем брать эту модель для ворот не тяжелее 350кг длиной до 6,0м. Однако для габаритного полотна может оказаться маловато, поэтому лучше консолидированную нагрузку рассчитать.

Если перспектива проводить расчеты Вас смущает, можете поручить это нашему специалисту в рамках бесплатной консультации для посетителей этого сайта – он предложит на выбор все варианты оборудования, подходящего для Ваших ворот.

Элементы комплектации

Обязательными элементами для автоматизации откатных конструкций являются:

• электропривод со встроенным блоком управления и монтажным набором
• зубчатая рейка
• система управления

В упаковке находится сам электропривод с интегрированным блоком управления и радиоприемником, монтажный комплект, монтажное основание и ключи для ручного разблокирования.

Зубчатую рейку производитель в комплект не включает, поскольку ее необходимая длина зависит от ширины Вашего проезда: рейки нужно на 1м больше. При этом без данного элемента автоматизации обойтись не получится – крутящий момент двигателя преобразуется в поступательное движение створки посредством взаимодействия зубцов внешней шестерни привода и рейки. Приобретать зубчатую рейку именно производства BFT не обязательно, просто модуль зубьев должен совпадать.

В данном случае нужна рейка с модулем М4. Мы включаем в базовый комплект 4м стальной оцинкованной рейки – пластик не годится для работы в нашей климатической зоне, поскольку температура его эксплуатации -20 +50°С, а при более низких значениях полимер может становиться хрупким и стальная шестерня привода за один маневр проредит зубы такой рейки. Четырех метровых отрезков достаточно для трехметрового проезда, а если Вам нужно больше, можно добрать необходимое количество кусков.

Система управления подойдет любая: считыватель карточных пропусков, жетоноприемник, Home Link, клавиатура, ключ-кнопка, ключ-выключатель и т.д. Самым распространенным в мире вариантом является радиоуправление от пульта-передатчика на приемник, который уже встроен в блок управления привода. Мы включаем в минимальный комплект пару двухканальных брелоков с динамическим типом кодировании MITTO 2. Эти пульты позволяют записать на каждую кнопку отдельную команду или же управлять кроме въездных ворот еще оной автоматикой, например, гаражной. Если Вам двух кнопок недостаточно, есть четырехканальные брелоки, как в этой серии (MITTO 4), так и других моделей:

В качестве резервной системы управления воротами часто используют ключ-выключатель PC 2E, ключ-кнопку SPC или клавиатуру SELETTO – они могут понадобиться, когда необходимо открыть ворота без пульта (села батарейка, потерял, забыл и т.п.).

Для безопасной эксплуатации автоматической системы применяют сигнальную лампу и фотоэлементы. Сигнальная лампа представляет собой проблесковый маячок оранжевого цвета, который мигает с интервалом 1раз/сек во время работы привода. По сути, это общепринятая система оповещения о работе движущегося механизма, поэтому лампу обычно монтируют на опорном столбе, чтобы видно было с улицы и со двора. Кроме основного назначения модель RAY X увеличивает радиус действия пультов с 30м до 100м за счет встроенной антенны.

Фотоэлементы представляют собой два инфракрасных детектора, которые крепятся в створе ворот прямо на опоры или устанавливаются на некотором расстоянии на специальных стойках напротив друг друга. Когда включается автоматика, фотоэлементы образовывают между собой невидимый луч, который сканирует проезд. Если луч обрывается препятствием, блок управления останавливает ворота, а если они закрывались, направляет в обратную сторону. То есть, это система реагирования на препятствие, которая срабатывает не по факту столкновения, как все остальные, а предотвращает удар.

Фирменные итальянские аксессуары стоят достаточно дорого, а их аналоги китайского производства работают точно так же, но цена у них на прядок дешевле. Если Вам нужно несколько пультов, например, можно использовать китайские брелоки по 5-10€, установив внешний приемник (он дешевле одного итальянского пульта, который в среднем стоит 25€). Если Вы желаете удешевить комплект за счет замены брендовых аксессуаров более дешевыми аналогами, наш менеджер ответит на все вопросы в телефонном режиме и предложит надежные и проверенные пульты, лампу и фотоэлементы.

Выводы и рекомендации

Автоматика BFT производится в Италии на собственных производственных мощностях. Вся продукция бренда сертифицирована в соответствии с законодательными актами ЕС и Украины, отвечает техническим требованиям Директив Европейского Союза по электрооборудованию, машинам и механизмам.

Электропривод для откатных ворот BFT Deimos 700 предназначен для створки с максимальным весом до 700кг длиной до 12,0м. Однако устанавливать оборудование на ворота с такими габаритами недопустимо: максимальная величина характеризует возможность техники справляться с нагрузками от данного габарита, причем без учета влияния всех остальных. Соответственно, чем тяжелее Ваша створка, тем меньшей должна быть ее площадь (и наоборот). Мощность двигателя 290Вт, и это приличный параметр, поэтому без сомнений приводу хватит сил для перемещения полотна с заявленной массой и длиной, но в безветренную погоду, при температуре +20°С. Однако при выборе автоматики следует учесть все дополнительные нагрузки: массу снега и льда, которые могут задержаться на полотне зимой, ветровое давление, тугой ход створки, возможность примерзания фурнитуры и т.п. Исходя из этого мы рекомендуем устанавливать модель Deimos 700 на ворота не тяжелее 350кг длиной до 6,0м.

Интенсивность использования оборудования составляет 50% - это параметр полупромышленной техники, которую можно устанавливать на ворота в частном секторе, а также на небольших стоянках с ограниченным количеством пользователей, поскольку максимальное количество суточных циклов ограничено – не более 100 маневров на открытие и закрытие (это примерно 4 цикла в час).

Редуктор червячного типа самоблокирующийся, поэтому установка замка на ворота не принципиальна – их и без него невозможно открыть вручную, когда двигатель отключен. Снять блокировку можно с помощью специального трехгранного ключа, который входит в комплектацию, но механизм разблокирования расположен на самом приводе, поэтому следует подумать, как Вам попасть во двор, если отключена электроэнергия (вариантом может быть отдельная калитка). Внутренняя шестерня редуктора выполнена из технопластика, поэтому очень важно соблюдать все условия по эксплуатации, указанные производителем, в том числе и температурный режим (от -20°С до +60°С), за пределами которого полимеры могут изменять свои технические характеристики: при перемерзании делаться хрупкими, а при перегреве под прямыми солнечными лучами размягчаться.

Привод Deimos 700 оснащен концевыми выключателями механического типа. Такая система может использоваться в Украине, но в мороз придется отогревать данный узел перед запуском двигателя и вычищать зубчатую рейку от снега. Если не хотите этого делать, берите автоматику с магнитными концевыми выключателями.

Сервисное обслуживание автоматики BFT в гарантийный и послегарантийный периоды проводится производителем в собственном сервисном центре (г.Киев, ул.Деревообрабатывающая,5), поэтому перебоев с деталями или комплектующими не предвидится. Если остались вопросы – наш эксперт готов ответить на них в телефонном режиме.
