BFT ARES 1000

Новинка
BFT ARES 1000
Информация о товаре:
Комплект автоматики для частных и полупромышленных откатных ворот массой до 1000кг.
Код товара: BFT ARES 1000
Рейтинг:
0 грн.
Есть в наличии
Купить
Заказ в 1 клик
Описание
Отзывы
Доставки и оплата

BFT ARES 1000

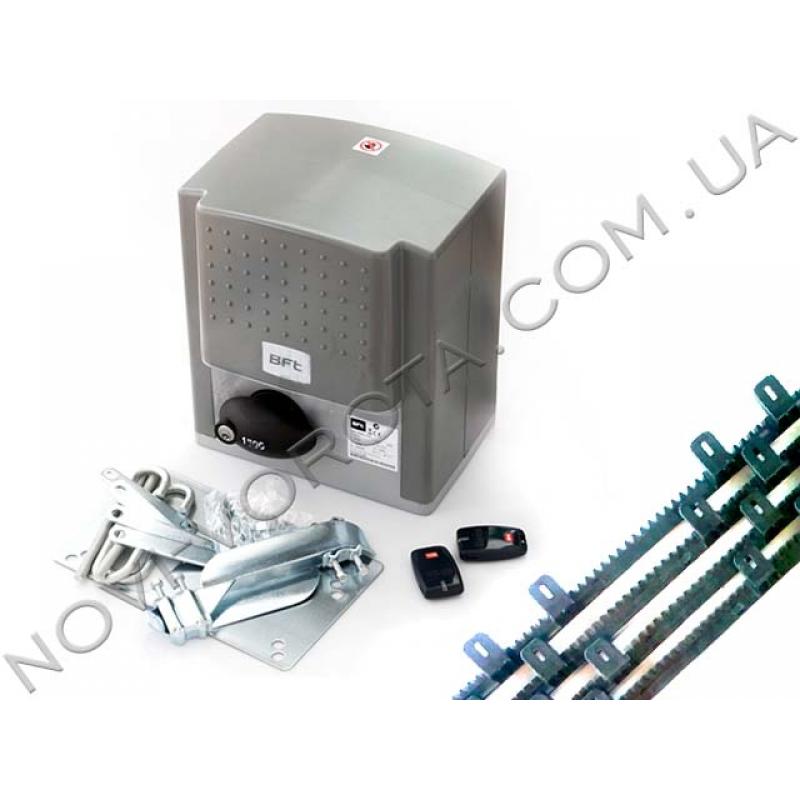

Комплект BFT ARES 1000 минимальный

Минимальный комплект:

Электропривод ARES 1000со встроенным блоком управления HQSC-D,

монтажным набором и монтажным основанием – 1 шт

Стальная оцинкованная зубчатая рейка - 4м

Пульт дистанционного управления двухканальный MITTO 2 – 2 шт

Старая цена 342 Евро

Акционная цена -

299Евро

(выгода 43 Евро)

Купить
Комплект BFT ARES 1000 максимальный с аксессуарами безопасности

Максимальный комплект:

Электропривод ARES 1000 со встроенным блоком управления HQSC-D,

монтажным набором и монтажным основанием – 1 шт

Стальная оцинкованная зубчатая рейка - 4м

Пульт дистанционного управления двухканальный MITTO 2 – 2 шт

Резервная аккумуляторная батарея SB BAT (12В, 1,2Ач) – 1 шт

Сигнальная лампа RAY X (24В) со встроенной антенной – 1 шт

Комплект фотоэлементов CELLULA 130 –  1 комплект

Старая цена 342 Евро

Акционная цена

299Евро

(выгода 43 Евро)

Купить

Наши спецпредложения:

  1. Оборудование, которое порекомендуют наши специалисты, Вы сможете тестировать на своих воротах в течение года и в любой момент вернуть его, если не понравится, как оно работает. Мы без вопросов компенсируем стоимость в полном объеме.
  2. Отправим Ваш заказ до ближайшего отделения транспортной компании.
  3. Оплата при получении посылки после проверки ее содержимого.
  4. Цена рекомендована производителем – мы дистрибьютор, поэтому наценок и накруток не добавляем.
  5. В ходе предпродажной подготовки установим базовые настройки платы управления.
  6. В нашем сервисном центре обслуживается все рекомендуемое оборудование в гарантийный период и на протяжении всего срока эксплуатации.
  7. Тем, кто приобретает у нас фурнитуру, бесплатно сделаем подробный чертеж ворот со всеми размерами и спецификациями, а также подарим авторскую инструкцию по изготовлению этих ворот.
  8. Консультируем при покупке, установке и эксплуатации автоматики.

промышленные откатные ворота

Далее я расскажу об особенностях и пределах применимости электропривода для откатных ворот производства известной итальянской компании BFT ARES 1000, а также поясню, какие элементы комплектации автоматической системы являются обязательными, а какие нужны в определенных случаях.

Информация систематизирована:

Для тех, кому лень все это читать, действует акционное предложение: «звонок другу» - можно просто позвонить нашему специалисту и получить консультацию в телефонном режиме. Если хотите, чтобы мы сами набрали Вас, оставьте свой номер в форме для регистрации.

Технические характеристики электропривода BFT ARES 1000

габариты привода BFT ARES 1000

Параметры Значения
Максимальный паспортный вес створки, кг 1000
Рекомендуемый максимальный вес створки, кг 500
Максимальная длина створки, м 10,0
Рекомендуемая максимальная длина створки, м 5,0
Питание привода, В (переменный ток, частота 50-60 Гц) 230
Питание двигателя, В (постоянный ток) 24
Потребляемая мощность, Вт 240
Максимальный крутящий момент, Нм 30
Интенсивность использования, % 100
Зубчато-реечный модуль М 4 (18 зубьев)
Скорость движения ворот, м/мин 9,0
Скорость вращения шестерни (оборотов на входе), об/мин 39
Степень защиты, IP 54
Термозащита, °С 110
Класс изоляции 3
Рабочая температура, °С -20   -   +60
Габариты привода, мм 260х210х300h
Вес привода, кг 7,0

Интенсивность использования – это показатель назначения автоматики. Он демонстрирует соотношение допустимого времени работы механизма и обязательного остывания за любой период времени.

Использование 100% говорит о промышленном назначении автоматики, которая может использоваться на воротах с любой интенсивностью транспортного потока. Этот привод не требует периода отдыха вообще - он остывает пока через проем проезжает автомобиль.

Зубчато-реечный модуль – характеристика внешней шестерни для выбора зубчатой рейки.

М 4 значит, что модуль зубчатого колеса составляет 4мм (18 зубцов) - это стандартная рейка.

Степень защиты IP – международная классификация уровня защиты механизма корпусом привода от попадания внутрь пыли и влаги. IP 54характеризует пылезащищенное оборудование и гарантированное от повреждения брызгами, летящими в любом направлении (например, из-под колес машин).

Термозащита – система защиты двигателя от перегрева. Если он нагреется до 110°С, датчик отключит мотор и не даст ему сгореть. Вряд ли Вам удастся так раскочегарить низковольтный движок (питание от постоянного тока напряжением 24В), поскольку такие моторы практически не нагреваются, но на случай форс-мажора привод спасет свой двигатель.

Класс изоляции – характеристика электробезопасности. Третий класс говорит о сверхнизком безопасном для человека напряжении.

Мотор-редуктор

Под крышкой корпуса электропривода BFT ARES 1000 расположен мотор-редуктор червячного типа, состоящий из низковольтного двигателя, передающего вращательный момент червячной паре из двух шестерен:

мотор-редуктор привода BFT ARES 1000

Мотор. Мощность двигателя, указанная производителем, составляет 240Вт при максимальном значении крутящего момента 30Нм. Привод предназначен для перемещения створки весом до 1000кг, но в руководстве по установке и эксплуатации модели (перевод с итальянского) производитель привел характеристики двигателя, в которых не рекомендует устанавливать его на ворота тяжелее 500кг.

Никакого «криминала» в этом нет – максимальный параметр мощности говорит о возможности двигателя выдать такое усилие «на пике», а работать в штатном режиме техника должна без перегрузок.

Редуктор. На роторе двигателя установлен червяк, который вращает червячное колесо (ведущую шестерню), а она, в свою очередь, передает крутящий момент наружной (ведомой) шестерне. Наружная шестерня металлическая, а ведущая выполнена из технопластика:

Наружная шестерня

Полимерные материалы имеют ограничения по допустимой температуре эксплуатации: от -20°С до +60°С, поэтому соблюдение температурного режима обязательно.

Кроме того, червячный редуктор имеет особенность – он самоблокирующийся, то есть, при отключенном двигателе зубчатые передачи находятся в жестком зацеплении, поэтому Вы не сможете сдвинуть ворота с места, если не снимете эту фиксацию. Разблокировать привод можно с помощью ключа, который идет в комплекте поставки, через специальный механизм, расположенный на самом приводе:

механизм ручного разблокирования BFT ARES 1000

Фиксация работает так: вал двигателя соединяется с внутренней шестерней с помощью стальной шпонки, которая одной стороной входит в сам вал, а другой в клиновидный паз на этой шестерне. При повороте ключа разжимается пружинка, прижимающая шпонку, и та выходит из паза, снимая блокировку. После этого створку можно перемещать вручную. Когда Вы возвращаете систему в автоматический режим, пружинка снова прижимает шпонку к шестерне, однако нет гарантии, что шпонка окажется напротив своего паза. Если Вы запустите мотор, она влетит в паз на высоких оборотах, а для пластиковой шестерни это «ДТП», причем со смертельными последствиями.

Перед запуском двигателя необходимо слегка качнуть ворота, и делать это до тех пор, пока не услышите характерный щелчок (шпонка входит в паз). Если забудете – разбитая полимерная шестерня вследствие некорректной эксплуатации не является гарантийным случаем. Но есть и хорошая новость: низковольтный двигатель позволяет подключать резервную систему питания (две аккумуляторные батареи по 12В - SB BAT), поэтому при отключении электроэнергии Вам не нужно разблокировать привод – он автоматически перейдет на питание от аккумулятора.

Блок управления HQSC-D

Блок управления встроен в корпус привода BFT ARES 1000. Он представляет собой плату управления, размещенную в собственном пластиковом корпусе, которая отвечает за всю работу автоматической системы.

Блок управления

Сама плата расположена вертикально, что гарантирует защиту от повреждения ее токопроводящих дорожек конденсатом, который образовывается вследствие разницы температур на улице и внутри корпуса во время работы двигателя. Настройки упрощают жидкокристаллический дисплей и светодиоды. Доступные опции:

  1. Можно регулировать усилие в фазах закрытие/открытие/замедление.
  2. Есть возможность регулирования скорости движения ворот.
  3. Регулируется скорость замедления в начале и в конце маневра, что обеспечивает бережное отношение к деталям, исключая возможность рывков.
  4. Выставляется время, через которое ворота закроются автоматически.
  5. Можно выбрать режим: автоматический, полуавтоматический, ручной.
  6. Есть функция обнаружения препятствий (по увеличению запрограммированного усилия).
  7. Настраивается частичное открывание ворот для пешеходного прохода.
  8. Есть опция «спящий режим» (экономное потребление энергии, когда привод не используется).
  9. Система проверяет исправность фотоэлементов перед началом движения.
  10. Срабатывание фотоэлементов при открытии ворот можно отключить.
  11. В блоке управления HQSC-D есть универсальный радиоприемник Clonix, работающий на частоте 433,92МГц, и поддерживающий динамический код с 4-мя миллиардами комбинаций.
  12. Запрограммировать можно до 63 пультов методом клонирования сигнала (производится рядом с приемником).

Концевые выключатели

Данная модель предлагается производителем в двух модификациях:

- ARES 1000 – с механическими концевыми выключателями;

- ARES 1000 PROX – с магнитными концевыми выключателями.

Концевые выключатели – это система остановки движения по достижении створкой одного их крайних положений (открыто либо закрыто).

В механическом варианте по краям зубчатой рейки крепятся два металлических кронштейна, а в корпусе привода между двумя микрокнопками заключена обычная пружинка, которая торчит наружу:

механическая система концевых выключателей

Когда один из кронштейнов на рейке в процессе движения створки достигает привода, он отгибает пружинку в сторону определенного выключателя, и тот размыкает реле. Блок управления получает сигнал «приехали» и останавливает створку. В магнитном варианте вместо кронштейнов на рейку крепятся два разнополярных магнита, а их магнитное поле распознают специальные датчики в корпусе привода – герконы:

магнитная система концевых выключателей

Механика дешевле, но зимой микрокнопки примерзают, и блок управления получает некорректные сигналы, потому Вы не откроете ворота, пока не отогреете пружинку. Сама пружинка металлическая, потому со временем может поржаветь и сломаться. Кроме того, пружинка в процессе движения створки собирает снег с зубчатой рейки, пока полученная снежка не отогнет ее в сторону одного их микровыключателей.

Снег придется расчистить, иначе ворота будут останавливаться через каждые пару сантиметров. Если Вас такие трудности не останавливают, берите автоматику с механическими концевиками. Если же не хотите отогревать пружинку и чистить снег всю зиму, выбирайте привод с магнитными концевиками.

Герконы запаяны в стеклянные колбы с инертным газом и спрятаны в собственный герметичный пластиковый корпус, поэтому не реагируют на температуру или механические помехи движению – им доступно только магнитное поле «своего» магнита.

Пределы применимости и необходимый запас мощности

Производитель в качестве максимальных габаритов ворот приводит два параметра: - вес до 1000кг; - длина створки до 10,0м. Ключевыми словами здесь были «максимальных габаритов», то есть не тех, которые приемлемы для монтажа автоматики. Любой максимальный параметр в паспортных характеристиках техники говорит о ее возможности справиться с нагрузками от него одного: либо вес, либо длина. Эти два параметра имеют обратную зависимость, потому чем тяжелее Ваша створка, тем меньшей может быть ее площадь.

Кроме того, вес ворот должен учитывать все возможные «дополнения» вроде снега, льда, ветра и даже тугого хода створки. Эти дополнительные нагрузки не статичны – они зависят от конструкции ворот и климатических условий Вашего региона. Например, если полотно гладкое, на нем не задерживается снег и вода, которая может замерзнуть, но чем больше художественных элементов на полотне, тем больше карманов для «зимних довесков»:

привод BFT ARES 1000 на воротах

Если Ваша створка не летает по направляющему рельсу от легкого толчка, значит, приводу придется прилагать дополнительные усилия для ее движения, а это иногда составляет «львиную долю» всех дополнительных нагрузок. Автоматика не рассчитана на работу с тугими воротами, потому лучше отрегулируйте их заранее, а если нужно – замените кривую фурнитуру, иначе потом замените ее вместе со сгоревшим приводом. Советы наших специалистов относительно выбора качественной, при этом недорогой фурнитуры можно прочесть здесь.

Таким образом, реальным весом Вашей створки будет ее масса со всеми дополнительными нагрузками, а не «чистый вес». Обычно мы рекомендуем делить пополам максимальные габариты створки, указанные производителем в технических характеристиках модели, но для полотна с большой площадью двойного запаса может оказаться недостаточно, поэтому лучше консолидированную нагрузку рассчитать. Для тех, кто не готов заниматься такими расчетами, как говорят итальянцы, которые произвели на свет данную автоматику, - complimenti dal boss (комплимент от шефа) – наш специалист, в рамках бесплатной консультации для посетителей этого сайта, проведет расчеты вместо Вас.

Элементы комплектации

Для автоматизации откатных ворот минимально достаточным является такой комплект:

  • электропривод с монтажным набором и встроенным блоком управления
  • зубчатая рейка
  • система управления

минимальный комплект BFT ARES 1000

Привод со встроенным блоком управления, монтажным набором и ключами для ручного разблокирования производитель комплектует в одну коробку, а все остальные элементы можно выбирать.

Зубчатая рейка не является элементом автоматики, но без нее ворота не могут работать в автоматическом режиме – рейка крепится на створку и поступательное движение ворот осуществляется за счет сцепления ее зубьев с зубцами внешней шестерни привода. Это значит, что модуль зубьев ведомой шестерни и зубчатой рейки должен совпадать – в данном случае это модуль М4.

Необходимая Вам длина рейки тоже зависит от размеров створки – рейки нужно на метр больше, чем ширина Вашего проезда. Мы включаем в комплектацию 4м стальной оцинкованной рейки – этого достаточно для трехметрового створа, а если Вам нужно больше, можете добрать необходимое количество в отрезках по 1м. Метровыми отрезками рейку удобно транспортировать и крепить к створке, поэтому мы выбрали такой вариант, а не более длинные куски. Последнее: для работы в Украине нужна стальная рейка, пластик не годится.

Система управления может быть любой, но мы предлагаем в комплекте пару двухканальных брелоков MITTO 2, на которые можно прописать либо две различные команды на каждую кнопку, либо две автоматические системы (например, кроме откатных ворот еще гаражные). Если Вам нужно больше кнопок, есть четырехканальные модели (MITTO 4) или выбирайте любую другую модель.

пульты BFT

В качестве резервной системы (когда ворота нужно открыть без пульта) можно взять ключ-выключатель PC 2E в металлическом боксе с защитой цилиндра либо настенный выключатель SPC:

ключ-выключатель и настенный выключатель BFT

Модель BFT ARES 1000 имеет низковольтный двигатель, что позволяет подключить резервную систему питания – две аккумуляторные батареи SB BAT по 12В (1,2Ач):

резервная система питания BFT SB BAT

Это позволит Вам не зависеть от наличия либо отсутствия электроснабжения – привод сам переключится на аккумуляторы, если не будет питания, а после его восстановления так же автоматически переключится на основной источник. В качестве аксессуаров безопасности предлагаются сигнальная лампа и фотоэлементы. Ваша створка достаточно тяжелая, если Вы изучаете автоматику ARES 1000, поэтому возможность «встречи» ворот с человеком, животным или автомобилем лучше предотвратить.

Сигнальная лампа оповещает о работе движущегося механизма. Можно настроить опцию, когда лампа начинает мигать за 3 секунды до начала движения ворот. Проблесковый маячок призван предупреждать об опасности людей, находящихся в зоне движения ворот, но водителям он еще нужнее: в свете фар сложно сразу заметить движение створки, поэтому легче всего определить, можно или нет проезжать в открытый проем, именно по миганию лампы.

Все просто: если работает лампа, значит, другой пользователь со своего пульта послал автоматике сигнал и проезжать нельзя. Модель RAY X кроме всего оснащена встроенной антенной, которая увеличивает радиус действия пультов дистанционного управления с 30м до 100м.

сигнальная лампа и фотоэлементы BFT

Фотоэлементы представляют собой два инфракрасных датчика, которые устанавливаются в створе ворот прямо на опорные столбы либо на специальные стойки, и во время работы двигателя образовывают межу собой невидимый глазу луч. Если этот луч прерывается, блок управления останавливает движение и перенаправляет ворота в обратную сторону. Это система обнаружения препятствий, которая реагирует не после столкновения, а до удара.

Есть возможность отключить опцию срабатывания фотоэлементов, когда створка открывается. Если остались вопросы относительно комплектации автоматической системы – можете задать их нашему инженеру в телефонном режиме.

Возможно, Вы хотите взять модели аксессуаров подешевле, поскольку фирменные стоят прилично - это вполне реально: периферийные устройства китайского производства мигают и образовывают инфракрасный луч точно также, как и фирменные от бренда BFT.

Выводы и рекомендации

Электропривод для откатных ворот ARES 1000 производства итальянской компании BFT согласно паспортных характеристик предназначен для перемещения створки с максимальным весом до 1000кг и длиной до 10,0м.

Однако устанавливать данную модель на ворота с такими габаритами нельзя:

  • во-первых, два максимальных параметра всегда имеют обратную зависимость, потому чем тяжелее Ваша створка, тем меньшей должна быть ее площадь (и наоборот);
  • во-вторых, максимальный вес ворот должен учитывать влияние всех дополнительных нагрузок (ветер, снег, обледенение, тугой ход);
  • в-третьих, техника должна работать в штатном режиме, а не в авральном, поэтому необходим определенный запас мощности. Мы рекомендуем использовать эту модель для автоматизации ворот с максимальным весом створки до 500кг не длиннее 5,0м.

Мощность привода 240Вт при максимальном крутящем моменте 30Нм (Ньютон*метр) позволяет перемещать тяжелые ворота, но при отсутствии каких-либо дополнительных нагрузок, то есть в безветренную погоду, при температуре +20°С, причем ворота должны быть идеально отрегулированы.

Червячная пара редуктора состоит из двух шестерен: внешняя металлическая, а внутренняя пластиковая. Технополимеры могут нормально работать даже с тяжелыми воротами, но соблюдение указанного производителем температурного режима является обязательным.

В инструкции по эксплуатации данной модели рабочая температура заявлена от -20°С до +60°С. В этой же инструкции технические характеристики мотор-редуктора позволяют его эксплуатацию при температуре от -15°С до +60°С. Если Вы не уверены в том, что эти температурные условия будут соблюдены, то знайте, что пластиковая шестерня может перемерзнуть и сделаться хрупкой, как стекло.

Интенсивность использования 100% говорит о возможности эксплуатации данного оборудования на воротах с любой интенсивностью транспортного потока – у привода нет ограничений по времени непрерывной работы. Модель ARES 1000 предлагается в двух модификациях: с механическими концевыми выключателями или с магнитными. Рекомендую магнитные, поскольку только они гарантирую корректную работу привода зимой.

Блок управления HQSC-D прост, не перегружен бесполезными функциями, а плата управления расположена в приводе вертикально, что не позволит ее уничтожить «осадкам» в виде конденсата и пыли. Настраивать вертикальную плату не так удобно, как горизонтальную, но жидкокристаллический дисплей со светодиодами упрощает настройки.

Сервисное обслуживание автоматики BFT осуществляется производителем в своем фирменном сервисном центре (г.Киев, ул.Деревообрабатывающая,5), поэтому трудностей с поставкой запчастей или комплектующих не должно быть.

Автоматика BFT производится в Италии, сертифицирована в соответствии с законодательными актами Европейского Союза и Украины, отвечает всем государственным требованиям к электрооборудованию, машинам и механизмам. Если остались вопросы – в рамках бесплатной консультации для посетителей этого сайта мы готовы ответить на них в телефонном режиме.
