Автоматика Comunello Fort 1000 - сучасний електропривод для воріт вагою до тонни

Стаття присвячена електроприводу для відкатних воріт вагою до 1000кг від нового для українського ринку виробника - італійського бренду COMUNELLO. Це сімейне підприємство, засноване в 1965 році новатором і експериментатором Vittorio Comunello, продукція якого вже понад півстоліття користується попитом в усьому світі. Пропонована комплектація автоматичної системи може містити тільки обов'язкові елементи, без яких обійтися неможливо, а може бути доповнена елементами, що забезпечують безпеку і комфорт при експлуатації автоматичних воріт.

Базова комплектація автоматики Comunello Fort 1000:

Комплект: Привід з електронною платою управління Монтажний набір з ключем розблокування Пульт дистанційного керування (2 шт.) Зубчаста рейка з оцинкованої сталі 4м

Купити

Розширена комплектація автоматики Comunello Fort 1000:

Комплект: Привід з електронною платою управління Монтажний набір з ключем розблокування Пульт дистанційного керування (2 шт.) Фотоелементи безпеки (1 пара) Магнітні кінцеві вимикачі (2 магніту + датчик) Сигнальна лампа Зубчаста рейка з оцинкованої сталі 4м

Купити

Крім призначення елементів комплектації в даному огляді я детально опишу сам електропривод FT 1000: Його робочі і технічні характеристики, а також реальні можливості моделі, які можна визначити, тільки розібравши і протестувавши механізм. Розбирати будемо разом, вірніше я буду розбирати і публікувати для Вас фото вузлів і механізмів автоматики Comunello Fort 1000. Такий огляд коротким не вийде, тому розіб'ю його на розділи, кожен з яких в довільному порядку можна відкрити кліком комп'ютерної мишки:

• Призначення і особливості обов'язкових елементів автоматизації воріт.
• Аксесуари комфорту і безпеки: наскільки вони потрібні особисто Вам, і навіщо купувати магнітні кінцеві вимикачі.
• Загальні характеристики електроприводу FT 1000.
• Електродвигун Comunello Fort 1000.
• Висновки та рекомендації.

Можливо, Ви володієте мистецтвом відпочивати заздалегідь (Вам лінь) - тоді навряд чи Ви захочете дізнатися так багато про ворітної автоматиці. Альтернатива є: можна відразу перейти до розділу з висновками і рекомендація, де я коротко резюмую, для яких воріт підходить електропривод Comunello Fort 1000. Або ж взагалі нічого не читати, а просто скористатися безкоштовною консультацією нашого фахівця і зателефонувавши йому з'ясувати все, що цікавить. Можна навіть не шукати на сайті наш телефонний номер, а просто залишити в формі нижче свій номер для передзвону.

Що буде, якщо Ви залишите на сайті свій телефонний номер: Незабаром Вам подзвонить наш інженер і відповість на Ваші питання. Це все. Ніяких зобов'язань замовлення зворотного дзвінка не несе і Ви нічого нам не повинні. Ми поважаємо кожного клієнта, тому нав'язливі продавці ніколи не будуть Вам дзвонити і реклама SMS-повідомленням не прийде. Замість реклами, яку ми ніде не розміщуємо, оскільки не витрачаємо на неї гроші своїх клієнтів, наша компанія готова Вам запропонувати:

1. Провести ТЕСТ-ДРАЙВ рекомендованого нами приводу на своїх воротах протягом цілого року.
2. Ціну без накруток і націнок - ми пропонуємо вартість, рекомендовану виробником автоматики.
3. Вибір форми оплати - передоплату не вимагаємо, можна оплатити своє замовлення після перевірки вмісту посилки.
4. Відправку Вашого замовлення до зручного відділення транспортної компанії протягом одного робочого дня.
5. Допомога в самостійній установці автоматики, що заощадить Вам приблизно 50 €.
6. Установку базових налаштувань плати управління - безкоштовно.
7. Сервісне обслуговування в гарантійний та післягарантійний періоди всіх рекомендованих моделей.
8. Знижки та акції.

Призначення і особливості обов'язкових елементів автоматизації воріт

У базовому комплекті ми пропонуємо Вам тільки ті комплектуючі, без яких ворота не зможуть працювати в автоматичному режимі, тобто сам електропривод, зубчасту рейку і систему управління воротами. електропривод FT 1000 поставляється виробником у фірмовій коробці з логотипом компанії Comunello, надійно зафіксованим в упаковці з допомогою пінопласту.

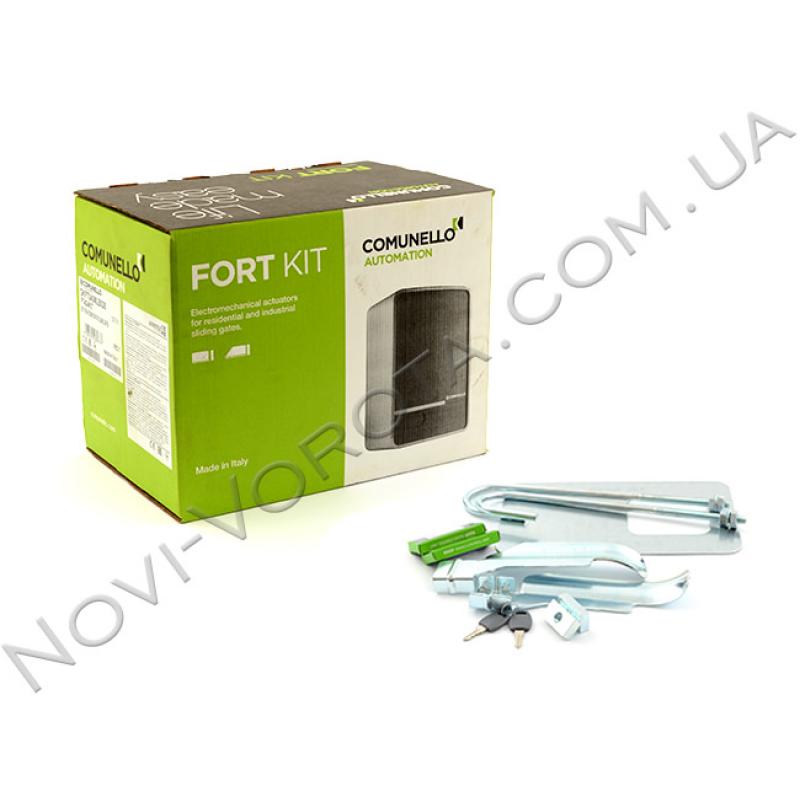

Привід і монтажний комплект: У даній упаковці разом з приводом йде монтажний комплект для нього АС220, В який входять: - електропривод FT 1000 - 1 шт; - монтажне підстава (FT.6015) - 1 шт; - фундаментні гаки (FT.4021) - 2 шт; - комплекти кронштейнів (FT.4007) - 2 шт; - ключі для ручного розблокування приводу - 2 шт.

Зубчата рейка:

Це обов'язковий елемент автоматизації воріт, але до автоматики безпосередньо рейка не відноситься. Вона кріпиться до нижньої частини стулки і через неї електропривод передає і перетворює крутний момент свого мотора в поступальний рух воротного полотна

Виробники вкрай рідко включають зубчасту рейку в комплект ворітної автоматики з огляду на те, що необхідна довжина рейки залежить від ширини перекривається проїзду: довжина стулки + 1 метр. Ми включили в комплект 4 метри рейки (в відрізках по метру) - це для триметрового воротного отвору. Якщо Вам потрібно більше, можете добрати необхідну кількість метрових відрізків. Модуль зубців рейки повинен співпадати з модулем зовнішньої шестерні приводу, тому ми пропонуємо сталеву оцинковану рейку з модулем М 4.

Матеріал, з якого виготовлена ​​зубчаста рейка, для експлуатації в наших кліматичних умовах має значення - часто виробники пропонують рейку з полімерних матеріалів. Пластик дешевше, але для роботи в Україні він не підходить, оскільки на морозі стає крихким, а на жарі - м'яким. Сталева зовнішня шестерня приводу в цьому випадку швидко «вважатиме зуби» такої рейки.

Система управління:

Комунелло, як і всі великі виробники ворітної автоматики, пропонує кілька способів управління воротами: транспондер, декодер, радіокодовая і звичайна клавіатура клавіатура, ключ-вимикач зі звичайним замком або євроциліндрами, а також дво- і чотирьохканальні радіопередавачі (серії KEEP або VICTOR). Найбільш поширеним варіантом було і залишається радіоуправління від пульта-передавача на вбудований в блок управління приймач. Ми пропонуємо саме цей спосіб і включили в базовий комплект два пульта-брелока (модель KEEP 2), а в розширений комплект додали резервну систему управління у вигляді ключа-вимикача зі звичайним замком (модель INDEX):

Двоканальний радиобрелок KEEP 2 працює на частоті 433,92 МГц, і має динамічний тип кодування (Rolling Code), Що робить спроби клонування його сигналу безглуздими - неможливо вгадати, якою буде наступна комбінація. На кожну з двох кнопок пульта можна прописати окрему автоматичну систему - наприклад, крім домашніх воріт ще автоматику гаражних воріт. Якщо Вам є більше таких систем, Comunello випускає ще чотирьохканальні передавачі. Ключ-вимикач INDEX може бути самостійною системою управління, але його використовують в основному як резервний варіант, на випадок, коли ворота потрібно відкрити без пульта.

Аксесуари комфорту і безпеки: наскільки вони потрібні особисто Вам, і навіщо купувати магнітні кінцеві вимикачі

Найбільш затребуваними додатковими аксесуарами до ворітної автоматиці є сигнальна лампа і фотоелементи (для безпеки), а також резервна система управління і магнітні кінцеві вимикачі (для комфорту). Почнемо з кінця, вірніше з кінцевих вимикачів. Кінцеві вимикачі - це система інформування блоку управління про закінчення маневру, після чого рух стулки повинно припинитися, оскільки вона досягла крайнього положення на відкриття або закриття.

Всі приводи для воріт з лінійки Comunello Fort, в тому числі і FT 1000, оснащені механічною системою кінцевих вимикачів. Вона працює в такий спосіб: По краях зубчастої рейки встановлюються два металевих кронштейна - вони наближаються до приводу по черзі, коли ворота відкриваються або закриваються повністю. У самому приводі розміщена система з двох мікровимикачів, між якими розташовується звичайна пружинка. Коли один з кронштейнів дорівнює з приводом, він тисне на пружинку, що стирчить з корпусу приводу, і відгинає її, а вона, відгинаючись, натискає відповідний мікровимикач. Мікровимикач розмикає реле, і блок управління зупиняє привід, розуміючи, що маневр завершений.

Механічна система концевиков проста і зрозуміла, коштує дешевше магнітної, але коректно працює тільки в регіонах, де не буває сніжної і холодної зими. В Україні зими бувають морозними, тому пружинка часто примерзає до одного з мікровимикачів і скільки б Ви не натискати кнопки пульта, блок управління отримує сигнали від примерзлого датчика, що маневр завершений і стулка вже «приїхала». Ще не відігрієте систему, відкрити ворота не вийде. Крім того, на зубчасту рейку лягає сніг і під час руху воріт пружинка нагортає собі з нього грудочку, який її відгинає. Ворота зупиняються через кожні пару сантиметрів, і доки Ви не розчистите рейку, коректно привід працювати не зможе.

Магнітні кінцеві вимикачі:

Принцип роботи магнітної системи кінцевих вимикачів точно такий же, як і механічної: датчик в приводі реагує на «зустріч» з краєм зубчастої рейки, але замість кронштейнів на неї кріплять два різнополярні магніту. У корпусі приводу встановлюється магнітний датчик (геркон), який «дізнається» специфічні поля магнітів, коли один з них дорівнює з приводом:

Геркон запаяний в скляну колбу з інертним газом і поміщений в корпус з ABS-пластика, тому примерзнути він не може за визначенням. Сніг, лід, пісок та інші «матеріальні» предмети на зубчастої рейки він «не бачить», тому зупинить ворота, тільки вловивши магнітне поле одного з магнітів на краю рейки. Ця система коректно буде працювати в будь-який час року і в будь-яку погоду.

Аксесуари безпеки:

Електроприводи Комунелло ФОРТ, як і вся сучасна автоматика, оснащені системою виявлення перешкод, яка зупиняє рух в разі, якщо стулка в щось упреться і привід не може завершити маневр. Це «рятує» двигун, який в іншому випадку працював би, поки не згорить від перенапруги. Зверніть увагу: стулка зупиниться і дасть короткий реверс, тобто «відпустить» перешкода, яке затиснула в отворі, але після удару. З огляду на, що привід FT 1000 призначений для автоматизації важких воріт, уявіть, з якою силою отримає удар «перешкода», а це може бути людина, в тому числі дитина, тварина або автомобіль. Для таких воріт системи безпеки брати не просто бажано, а обов'язково. Ми рекомендуємо сигнальну лампу і фотоелементи:

У темний час доби дуже складно зрозуміти: рухаються ворота чи ні, тому я дивлюся на лампу - якщо вона блимає, значить, хтось включив привід і стулка рухається, відповідно, проїжджати не можна. Сигнальна лампа - це всім звичний проблисковий маячок оранжевого або білого кольору, який включається разом з двигуном приводу і блимає з частотою 1 раз / сек, попереджаючи про роботу рухомого механізму. Ми включили в комплект модель Comunello SWIFT LED з вбудованою антеною, яка збільшує дальність радіосигналу з 35м до 100м. Кріпити цю лампу Ви можете як на горизонтальну, так і на вертикальну поверхню.

Фотоелементи - це інфрачервоні датчики перешкод, які кріпляться в проїзді з двох сторін як би «віч-на-один одному» і під час роботи двигуна утворюють межу собою невидимий промінь. Якщо Ви спробуєте перетнути проїзд під час руху стулки, промінь перерветься і блок управління зупинить ворота (якщо вони закривалися - відкриються). Це єдина система виявлення перешкод, яка спрацьовує не в результаті удару стулкою, а саме запобігає сам удар.

Модель DART можна кріпити прямо до опорних стовпів, а можна встановлювати на деякій відстані від воріт на спеціальних стійках - так вони раніше відреагують на небезпеку. Крім перерахованих моделей у виробника є й інші - якщо потрібно, менеджер збере Вам будь-який варіант комплектації, навіть може запропонувати аксесуари від інших виробників. В принципі, комплектуючі від Comunello коштують дешевше, ніж аналогічні товари інших відомих європейських брендів, але китайські аналоги можуть бути ще дешевше. На роботу системи заміна сигнальної лампи, фотоелементів або навіть пультів ніяк не вплине, тому якщо потрібно знизити загальну вартість комплекту - можемо запропонувати надійні і перевірені китайські комплектуючі. [contact-form-7 id="2309" title="Заказ звонка"]

Загальні характеристики електроприводу FT1000

Ця модель, як і інші приводи з серії Comunello Fort, виконана в чорно-білій гамі мінімалістичного стилю. Мені дизайн продукції фірми Комунелло нагадує щось інопланетне, і якщо чесно, більше стильного дизайнерського виконання для ворітної автоматики поки не зустрічав:

Даний мотор-редуктор призначений для переміщення стулки воріт вагою до 1000кг, Але не слід плутати максимальну масу стулки з прийнятною для установки.

Максимальна вага воріт - це характеристика можливості приводу в принципі переміщати стулку вагою до тонни, точно так же, як і гранична цифра на спідометрі Вашої машини говорить про можливість розігнати її на ідеальному автобані до такої швидкості. Ви ж не будете їздити по нашим дорогам з максимально допустимою швидкістю? Для ворітної автоматики застосуємо той же принцип: стулку приводу необхідно буде переміщати не в лабораторії, а на вулиці, де на неї цілий рік впливає вітер, а взимку до нього приєднується сніг і обмерзання, що може збільшити свою вагу полотна на дуже багато. Значним навантаженням може виявитися опір погано відрегульованих воріт: якщо стулка не біжить по направляючої рейки від легкого поштовху однією рукою, значить у неї тугий хід. Перевірте легкість ходу воріт перед їх автоматизацією: якщо Вам важко пересунути стулку вручну, автоматика не зможе це виправити, а будь-який привід розрахований на роботу з добре відрегульованим конструкцією.

У другій модифікації виробник може оснастити автоматику магнітним енкодером - це вбудований датчик, що забезпечує інформування блоку управління про місцезнаходження стулки. Він допомагає закривати ворота з міліметровою точністю, працює як система виявлення перешкод і навіть контролює швидкість руху, що дозволяє більш дбайливо експлуатувати деталі. Енкодер в модифікації позначається літерою «Е». Штука хороша, але звичайні магнітні кінцеві вимикачі дешевше, а фотоелементи забезпечують більшу безпеку, ніж швидкий відкат стулки після її «зустрічі» з перешкодою. Третій варіант - це два приводи, встановлені на зустрічних відкатних стулках з можливістю синхронної роботи з одного пульта дистанційного керування. Типова інсталяція воріт автоматикою Comunello Fort 1000 DUAL виглядає так:

1 - електропривод FT 1000 DUAL; 2 - пульт дистанційного керування; 3 - сигнальна лампа. Далі пропоную перейти до «пильній» смотру самого електропривода: його корпус і монтажне підставу зроблені з литого під тиску алюмінію - матеріалу, що не піддається корозії, значить, з часом йому не загрожуватиме руйнування від впливів атмосферних чинників.

Під кришкою корпусу на монтажному підставі закріплений мотор-редуктор в власному захисному кожусі, а у верхній частині розташований блок управління, теж у власному корпусі з ABS-пластика:

Блок керування: Блок керування CU-230V-1M за допомогою розробок останнього покоління. Він розміщений горизонтально, що спрощує налаштування плати, причому меню цих налаштувань виведено на корпус блоку, тому для програмування нічого розбирати не доведеться. Крім меню налаштувань на корпус виведені таймер регулювання швидкості і тріммер для полегшення управління, що також спрощує налаштування. В принципі, я за вертикальне розташування блоку управління - так налаштовувати плату незручно, але вона не постраждає від конденсату, який неминуче буде накопичуватися під кришкою корпуса через різницю температур на вулиці і всередині, де працює мотор.

В даному випадку я бачу реально хороший корпус блоку управління, що захищає плату від конденсату і пилу, тому причин для переживань з цього приводу немає. блок CU-230V-1M сумісний з високотехнологічними розробками бренду Comunello One TECNOLOGY (Це інтелектуальний контролер, що розпізнає периферійні пристрої незалежно від кінцевого терміналу їх підключення) і ONE APP (Через підключення до Wi-Fi K-ONE KEY). Такі опції дозволяють здійснювати налаштування протягом декількох секунд однією клавішею.

Універсальний приймач, вбудований в блок управління, здатний розшифровувати сигнали будь-яких пультів виробництва Комунелло в кількості до 120 штук. Якщо Вам цього недостатньо, можна підключити зовнішній приймач RECEIVER, з яким можна програмувати до 500 пультів.

Функціональність плати управління CU-1M:

1. Налаштовуються такі режими управління: автоматичний, покроковий, ручний, завжди закрито.
2. Плавний старт / стоп - функція, яка контролює швидкість руху на початку і в кінці маневру, що запобігає різкі ривки і береже деталі від швидкого зносу.
3. Регулюються швидкість руху стулки під час уповільнення і тягове зусилля двигуна.
4. В кінці маневру можна встановити максимальне зусилля двигуна (за бажанням).
5. Функція «самонавчання» дозволяє записувати в пам'ять приводу кінцеві положення стулки, які Ви використовуєте (з вибором часу уповільнення).
6. Режим «хвіртка» дозволяє відкрити стулку частково (для пропуску пішохода) і не чекати поки вона повністю відкриється, а потім закриється.
7. Функція «автозакриваніе» дозволяє встановити час, після закінчення якого ворота закриються самостійно.
8. Налаштування сигнальної лампи дозволяє виставити режим «миготіння» або «світло», а також час початку роботи: одночасно з рух стулки або за три секунди до того.
9. Фотоелементи теж мають варіації:

• можна підключити дві пари (у багатьох інших приводах тільки одну);
• можна налаштувати пару на відкривання воріт для виїзду автомобіля (як тільки людина, тварина або машина потрапляють в зону видимості детекторів, стулка відкривається);
• налаштовується автоматичне закривання воріт після спрацьовування фотоелементів на відкриття;
• «Фототест» перевіряє справність датчиків перед початком руху воріт.

Електродвигун

Мотор електроприводу Comunello Fort 1000 розміщений в приводі під захисним корпусом разом з редуктором, знижувальним трансформатором (RG20030X), який необхідний для живлення сигнальної лампи і фотоелементів, пусковим конденсатором (RG20016X) і системою механічних кінцевиків. Мотор важкий і виглядає масивно, що говорить про значну потужності автоматики:

Можливості даного мотора виробник позначив в інструкції по експлуатації: Привід FT 1000 харчується від змінного струму напругою 230В (частота 50-60 МГц). Двигун моделі має таке ж харчування. - споживана потужність - 340 Вт; - споживаний струм - 1,5 А; - максимально тягове зусилля - 900 Н (Ньютон); - інтенсивність використання - 30%. Цифри викликають повагу, але рекомендую зазначену в паспортних характеристиках потужність двигуна все-таки перераховувати, як твір величин споживаного струму і напруги живлення двигуна: 1,5 А х 230 В = 345 Вт.

Наведена в технічних характеристиках потужність відповідає розрахунковому номінального значення (під навантаженням даний показник буде збільшуватися) і цілком відповідає тяговому зусиллю в 900Н. Я розповідаю це тому, що часто в технічних характеристиках виробниками вказується не номінальний параметр потужності, а гіпотетична максимальна величина, яка не характеризує реальні можливості двигуна, а тільки дезорієнтує покупця. Наприклад, траплялося бачити задекларовану потужність 300Вт при споживанні струму 2-5А у моделей з низьковольтними двигунами (вони харчуються від постійного струму напругою 24В). Простий перерахунок показав такі результати:

• 2 А х 24 В = 48 Вт;
• 5 А х 24 В = 120 Вт.

Тобто, реальна потужність завищена, причому значно, але в паспорті такого приводу може бути не вказано, що це «максимальний» показник - написано просто «потужність 300Вт». Зазвичай двигуни з живленням 230В більш потужні, ніж 24-вольт, але низьковольтні моделі мають велику інтенсивність, що дозволяє використовувати їх на воротах багатоквартирних будинків, офісів і підприємств. Інтенсивність в технічних характеристиках електроприводу - це показник призначення моделі. Вона характеризує процентне співвідношення допустимого часу роботи і обов'язкового відпочинку. Механізми з інтенсивністю до 40% вважаються побутовими і можуть використовуватися на воротах приватних будинків або дач, де немає необхідності відкривати стулку багато разів в день.

Якщо Вам потрібна автоматика для воріт з кількома користувачами, шукайте привід з інтенсивністю не менше 50%. У лінійці Comunello Fort це може бути привід для воріт вагою до 600кг з низьковольтних двигуном - FT 624, Який без перевантажень може відкрити і закрити ворота до 40 разів на годину (його інтенсивність 75%). Його потужність менше, але тягове зусилля цілком пристойне. Ось порівняльна таблиця FT 1000 і FT 624:

Правильний вибір моделі електроприводу включає в себе достатні, але не надмірні показники потужності і інтенсивності двигуна, оскільки кожен додатковий Ватт і відсоток стоять додаткових грошей і варіант «з запасом» - це переплата за непотрібні можливості, які Ви не зможете використовувати. Однак якщо Вам цих «Ватт і відсотків» не вистачить - привід буде працювати з перевантаженнями і його згорілий мотор обійдеться Вам набагато дорожче. Якщо потрібна допомога в підборі моделі з необхідними параметрами двигуна - в рамках безкоштовної консультації для відвідувачів сайту наші фахівці допоможуть Вам.

Висновки та рекомендації:

У цій статті ми проаналізували реальні можливості і межі використання електроприводу для відкатних воріт вагою до однієї тонни FТ 1000 виробництва італійської компанії Comunello. Чи можемо резюмувати:

1. Даний механізм призначений для автоматизації воріт приватного будинку або дачі, зі стулкою власний вага якої не перевищує 500кг.

Незважаючи на паспортний максимальна вага воріт до 1000 кг, встановлювати FТ 1000 на ворота з такою вагою неприпустимо, оскільки максимальна маса повинна враховувати всі можливі додаткові навантаження Ваших воріт. Крім того, робота з максимальними навантаженнями передбачає швидкий знос всіх вузлів і механізмів, а експлуатація техніки в щадному режимі дозволить користуватися нею багато років. Параметр інтенсивності використання Фотріє -1000 становить 30%, Що характеризує модель як побутову і повністю виключає можливість її установки на ворота багатоквартирних будинків, офісів або підприємств, де багато користувачів і привід необхідно задіяти багато разів в день. Для таких воріт потрібна техніка з інтенсивністю більше 50%, наприклад низьковольтна модель для стулки вагою до 600кг FT 624.

2. Номінальна потужність двигуна 340Вт і максимальне зусилля 900Н (Ньютон) говорять про реально потужному моторі, якому досить «мощі» для роботи в будь-яких погодних умовах за умови використання техніки в межах її застосування (вага стулки з урахуванням всіх додаткових навантажень).

3. Черв'ячний редуктор FТ1000 цілком розрахований на «перетравлення» потужності свого двигуна. Він масивний і весь зроблений зі сталі, за винятком внутрішньої провідної шестерні черв'ячної пари, яка виконана з технополімера, властивості якого позиціонуються виробником як інноваційні.

Цілком можливо, що цей полімер є міцним і досить надійним для роботи в умовах нашого «помірного» клімату з різко вираженою сезонністю. Якщо ж не витримає, виробник допускає заміну цієї деталі бронзової шестернею, яку реально замовити.

4. Блок керування приводу відноситься до сучасних високотехнологічних розробок бренду COMUNELLO і оснащений безліччю опцій з можливістю їх регулювання. При цьому виробник максимально спростив настройки, що дозволяє встановити і підключити цю модель самостійно.

Якщо Ви хочете заощадити 50 Євро на оплату послуг сторонньої організації з монтажу автоматики - це абсолютно реально, Ви зможете встановити дану модель своїми руками.

5. Сам електропривод FТ1000 і всі комплектуючі виробляються в Італії, на високотехнологічному і сучасному сімейному підприємстві Fratelli Comunello. Вся продукція бренду сертифікована у відповідність до вимог директив Європейського Союзу та відповідають вимогам міжнародного законодавства, що пред'являються до подібної техніки.

6. Сервісне обслуговування в гарантійний та післягарантійний періоди забезпечуються виробником через своє представництво в Україні (сервісних центрів у Comunello поки немає).
