GSM-модуль RC-25 - пристрій для управління автоматикою воріт і шлагбаумів з мобільного телефону

За допомогою GSM-контролера можна через телефон управляти будь-якими автоматичними воротами (відкатними, розпашними, секційними), шлагбаумами, ролетами, маркізами, а також замками сейфів або закритих меблевих конструкцій.

Ворота відкриваються зі смартфону

Комплектація і ціна:

RC-25

GSM-контролер

1 од

50 €

Інструкція по монтажу та експлуатації

1 од

Купити

Встановимо, підключимо, налаштуємо - при купівлі даної системи управління разом з автоматикою наші фахівці встановлять GSM-модуль в блок керування, підключать його і налаштують.

Автоматика з GSM-контролером прийде до Вас повністю готовою до роботи.

Якщо Ви купуєте пристрій окремо - проінструктуємо, надамо безкоштовну консультацію досвідченого монтажника.

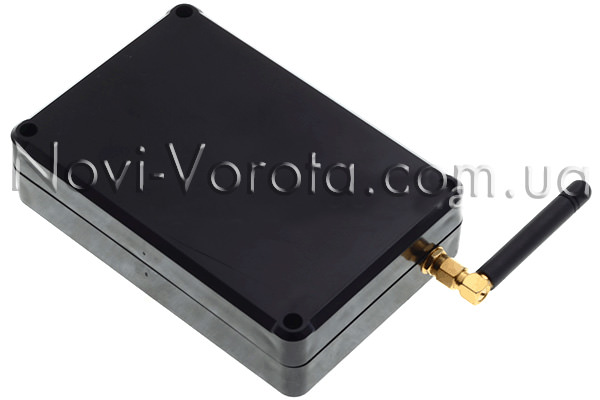

GSM-модуль RC-25

Чому придбати GSM-модуль Вам вигідно саме у нас:

  • Оптова ціна - ми не накручуємо жодної копійки понад вартість обладнання, що рекомендується його виробником.
  • Доставка - відправимо Ваше замовлення протягом одного робочого дня до зазначеного Вами відділення транспортної компанії. Рекомендовані моделі автоматики доставляємо безкоштовно.
  • Без передоплати - Ви можете перевірити вміст своєї посилки в пункті її отримання, і тільки після цього оплатити замовлення. Всі ризики покупки через Internet ми повністю виключили.
  • Допомога експерта - в нашій компанії клієнтам надаються безкоштовні консультації фахівців. Ви в будь-який момент можете просто зателефонувати, і досвідчений інженер допоможе вирішити технічну проблему з придбаною у нас автоматичною системою.
  • Сервісне обслуговування - ми беремо на гарантію та обслуговуємо у власному сервісному центрі всю техніку, яку наші фахівці рекомендують клієнтам. Запчастини і комплектуючі завжди є на складі - чекати поставок від виробника не доведеться.

Принцип роботи GSM-модуля

GSM-пристрій є приймачем радіохвиль із SIM-карти мобільного зв'язку - в його базу даних вносяться телефонні номери, причому мобільний оператор може бути будь-яким.

Контролер вставляється в блок управління автоматики. Як правило, там достатньо місця для невеликого аксесуара (120х80х36 мм).

Блок управления автоматики

Після активації GSM-модуля в його пам'ять вносяться номери телефонів користувачів, що мають доступ до воріт, а щоб автоматика їх відкрила досить «подзвонити» контролеру.

Звонок на GSM-модуль

Якщо Ваш номер є в пам'яті, пристрій його розпізнає і виконає команду, а якщо подзвонять зі стороннього телефону, в пам'яті не буде цього номера, тому контролер просто скине дзвінок.

Коли Ви телефонуєте на GSM-модуль, з'єднання з абонентом як такого не відбувається, тому гроші з телефону не списуються.

Активація GSM-модуля

Щоб занести необхідні Вам телефонні номери в пам'ять контролера, потрібно вимкнути живлення, зняти задню кришку приладу та вставити SIM-карту будь-якого оператора мобільного зв'язку.

Перед установкою необхідно зняти захисний пароль з SIM-карти, а також перевірити її активність.

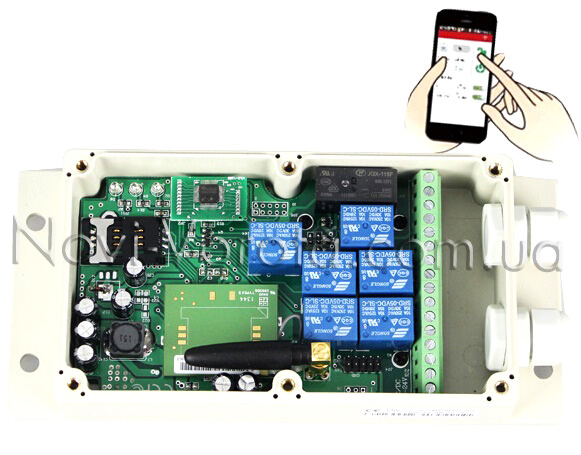

GSM-модуль без крышки

Цю процедуру виконати не складніше, ніж вставити «сімку» в телефон.

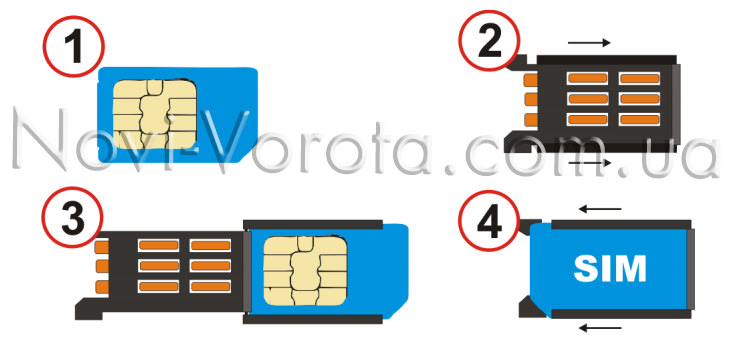

Порядок установки SIM-карты в GSM-модуль

Для ініціалізації нової SIM-карти потрібно підключити контролер з картою до електроживлення та зробити на нього вихідний дзвінок зі свого телефону тривалістю більше секунди. Коли система завантажиться (вона робить це самостійно), Ви почуєте три коротких сигнали.

схема выводов RC-25

Якщо кількість сигналів виявиться іншою - має місце помилка завантаження.

Якщо Вам не вдалося зареєструвати пристрій:

Якщо раптом GSM-модуль не зміг зареєструватися в мережі, зв'язок втрачена або модем не відповідає, контролер перезавантажується, зберігаючи код помилки.

Після перезавантаження пристрій подасть серію коротких сигналів, і по їх кількості Ви можете визначити причину збою.

Коди помилки (кількість коротких сигналів):

  1. помилка ініціалізації модему;
  2. від модему немає відповіді;
  3. SIM-картку не виявлено;
  4. немає реєстрації в мережі;
  5.  включений PIN-код;
  6.  напруга живлення вище допустимого рівня;
  7.  напруга живлення нижче допустимого рівня;
  8.  модем перегрівся (температура вище + 80 ° C);
  9.  модем переохолодився (температура нижче - 45 ° C);
  10.  очікування PUK-коду;
  11.  заблокована SIM-карта;
  12.  перевищено час очікування відповіді на команду.

З'ясувавши причину збою, потрібно усунути її та повторити процес ініціалізації контролера в мережі заново.

Инициализация GSM-модуля

Реєстрація абонентів в пам'яті контролера та видалення номерів:

Для реєстрації першого абонента необхідно зателефонувати зі свого телефону на номер SIM-карти контролера і дочекатися з'єднання. При дзвінку на пристрій, якщо в ньому не записано хоча б один номер телефону, RC-25 відповість на дзвінок.

Після чого протягом 10-ти секунд слід ввести секретний код (1111) в тональному режимі. Якщо пароль правильний, пристрій проінформує Вас про це трьома короткими сигналами. Після цього Ваш телефонний номер стає основним в пам'яті RC-25.

Секретний код «1111» є заводський налаштуванням, але його легко можна змінити, відправивши SMS: # 111133ХХХХ, де

  • 1111 - старий секретний код;
  • 33 - команда зміни пароля;
  • ХХХХ - новий секретний код.

Для реєстрації інших абонентів потрібно вводити SMS-повідомлення з основного номера в такому порядку:

  • ХХХХ - секретний код (1111 або змінений Вами);
  • 80 - команда «додати номер»;
  • xxxyyyzzzz - номер абонента (можна продовжити номера через коми, але краще вводити їх по одному).

Територіально знаходитися в цей час поруч з GSM-модулем не обов'язково - повідомлення можна відправляти з будь-якої точки планети, аби там був мобільний зв'язок.

Для видалення абонента з пам'яті контролера теж досить відправити йому SMS-повідомлення, але замість цифрової комбінації «80» (команди додати номер), потрібно ввести цифри «81» (команду видалити номер).

Технічні характеристики GSM-модуля RC-25:

Параметр:

Значення:

Напруга живлення, В

9 - 28

Максимальний струм споживання, А

0,2

Робоча частота, МГц

900/1800

Дальність дії, м

не обмежена

Максимальна кількість абонентів, шт

25

Максимальний час таймера, сек

0 - 99

Максимальний струм навантаження реле, А

2,0

Максимальний струм комутації, А

8,0

Температурний діапазон, ° С

від -10 до +45

Управління

SMS

Тип реле

NO / NC (сухий контакт)

Режим роботи

довготривалий

Габаритні розміри, мм

120х80х36

Маса пристрою, кг

0,3

Що обійдеться дешевше: GSM-модуль або пульт дистанційного керування?

Управління автоматичними системами може здійснюватися різними способами: за допомогою пультів ДУ, зчитувача карткових пропусків, жетоноприймача, клавіатури, ключа-вимикача, кнопки на посту охорони, Home-Link тощо. Деякі виробники автоматики пропонують навіть детектори відбитків пальців.

До недавнього часу найпоширенішим (і зручним) пристроєм подачі команд були пульти дистанційного керування - щоб відкрити ворота не потрібно виходити з машини (у кого в автомобілі є Home-Link, теж може не виходити).

Єдиним мінусом такого способу подачі команд є необхідність наявності при собі самого пульта управління, а носити його в кишені не дуже зручно (не завжди Ви приїжджаєте додому саме на своїй машині).

Управління воротами з пульта

Крім того, окремий радіобрелок повинен бути в кожного користувача (плюс хоча б один запасний), тому чим більше членів Вашої родини мають доступ до воріт, тим більше потрібно передавачів.

Середня вартість найпростішого італійського пульта-брелока становить 25 $, Німецького - 80 $. Це з фіксованим кодом, який можна легко скопіювати на сторонній передавач і отримати доступ до Ваших воріт. Брелоки з динамічним кодом коштують дорожче.

Для сім'ї з трьох осіб як мінімум потрібно чотири передавача, які обійдуться Вам щонайменше в 100 $, А якщо виберете модель пульта з динамічним кодом, значно дорожче.

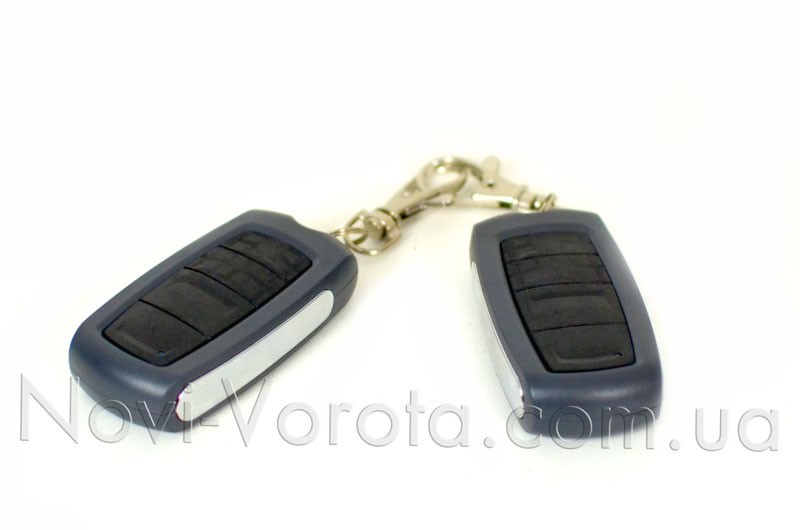

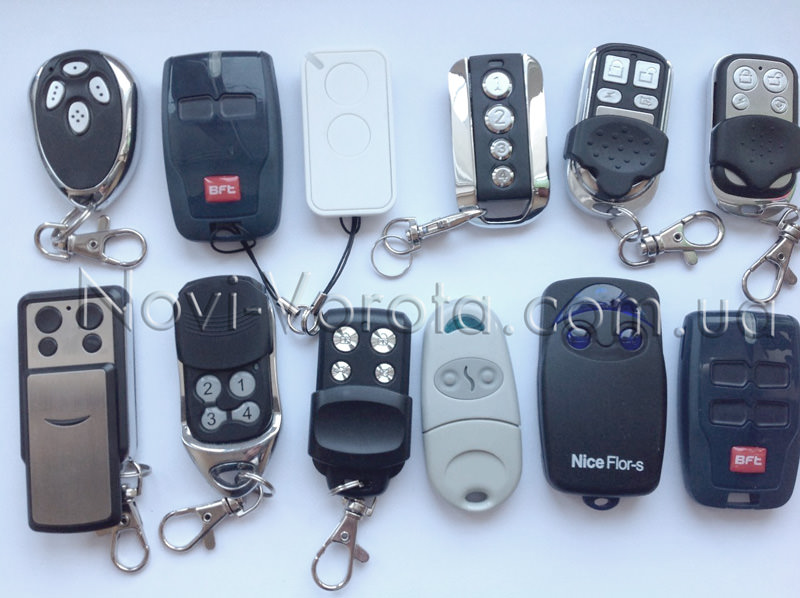

Пульты ДУ

Можна, звичайно, взяти більш дешеві китайські брелоки, але для їх «знайомства» з автоматикою потрібно придбати ще й зовнішній приймач.

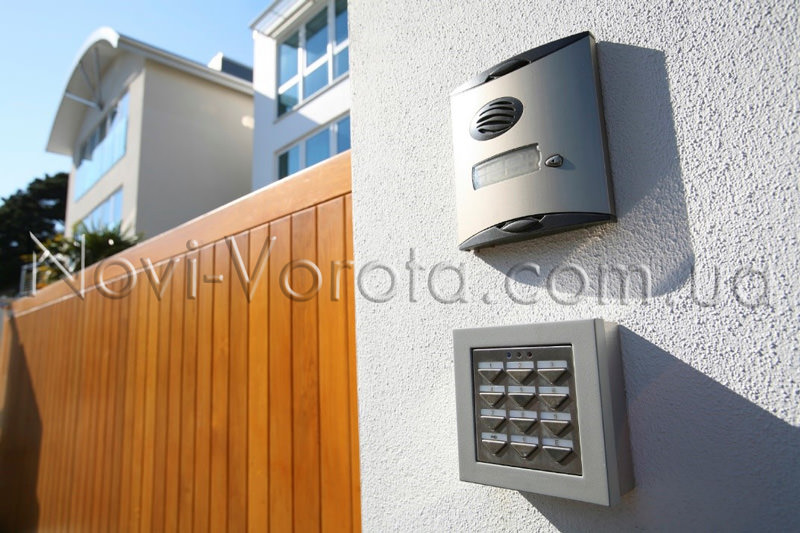

Це не всі витрати: як правило, власники автоматичних воріт встановлюють додатково резервну систему управління (ключ-вимикач або клавіатуру), оскільки пульта при собі може не виявитися.

Вартість GSM-модуля - 50 €, що дешевше мінімального комплекту пристойних пультів (2 шт.), причому телефон ми завжди носимо з собою та стежимо, щоб він був заряджений.

Управління воротами з телефону

GSM-модуль RC-25 дозволяє записати в пам'ять пристрою до 25-ти абонентів, а заміна самого телефонного апарату ніяк не вплине на роботу пристрою - він запам'ятовує саме номер абонента.

Якщо Вам потрібно змінити свій номер (SIM-карту), достатньо за допомогою SMS-повідомлення видалити з пам'яті контролера старий номер і ввести новий. Все, ніяких додаткових витрат на управління автоматичною системою не передбачається.

Якщо у Вас залишилися питання щодо характеристик GSM-контролера RC-25, наш фахівець готовий відповісти на них в телефонному режимі. Наші номери є на цьому сайті, а якщо хочете, щоб ми самі Вам передзвонили - залиште свій контактний номер:

Реєстрація з телефоном

Втім, якщо Ви купуєте автоматику, ми в ході підготовки до відвантаження встановимо RC-25 в блок управління електроприводу та повністю його налаштуємо - Вам залишиться записати в його пам'ять телефонні номери користувачів.

Замовити GSM-модуль RC-25
