Зовнішній радіоприймач для автоматичних воріт і шлагбаумів

Огляд моделей різних виробників

У цій статті я розповім про різні моделі зовнішніх радіоприймачів сигналів для воротного обладнання.

Вартість зовнішніх радіоприймачів

	Модель	Опис	Ціна
	Professional (Gant BS-Rec2)	Зовнішній двоканальний приймач. Частота 433,92 МГц	ЦІНА	Купити
	Came RE-432	Зовнішній двоканальний приймач. Частота 433,92 МГц	ЦІНА	Купити
	FAAC XR2-868	Зовнішній двоканальний приймач. Частота 868 МГц	ЦІНА	Купити
	Nice Flox1R	Зовнішній одноканальний приймач. Частота 433,92 МГц	ЦІНА	Купити
	DoorHan DHRE-2	Зовнішній двоканальний приймач. Частота 433 МГц	ЦІНА	Купити

Зміст:

• В яких випадках встановлюють зовнішній приймач
• Радіоприймач Professional (Gant BS-Rec2)
• Технічні характеристики Professional (Gant BS-Rec2)
• Зовнішній радіоприймач Came RE-432
• Зовнішній приймач FAAC XR2-868
• Зовнішній одноканальний приймач Nice Flox1R
• Двоканальний приймач DoorHan DHRE-2

В яких випадках встановлюють зовнішній приймач

Нерідко при покупці автоматики для воріт або шлагбаума знаменитого бренду, користувачі стикаються з проблемою високої вартості комплекту пультів дистанційного керування. Вартість одного пульта знаменитої марки може досягати 30 євро, а якщо передавачів потрібно, наприклад, 50-100 штук, виходить солідна сума. Тому є сенс придбати один зовнішній приймач, щоб можна було управляти воротами або шлагбаумом з дешевших передавачів. Їх вартість близько 10 євро за штуку.

Ще може бути така ситуація, що при в'їзді на стоянку, де Ви часто паркуєте машину, встановлений шлагбаум, наприклад, Professional, А Ваші ворота обладнані автоматикою Came. Погодьтеся, що носити з собою по кілька пультів не зовсім зручно, краще використовувати один у якого є кілька каналів. Щоб пульт був універсальним, потрібно встановити зовнішній приймач і проблема буде вирішена.

Люди стикаються ще й з тією проблемою, що автоматика була куплена кілька років тому і на ринку України вже не реалізується, як і відсутні сервісні центри, а при втраті або поломки пульта, його потрібно замінити альтернативним, адже не міняти ж автоматику на більш сучасну модель . Установка зовнішнього приймача вирішить це питання.

Основне призначення радіоприймачів: можливість керування різним загороджувальним обладнання за допомогою одного передавача.

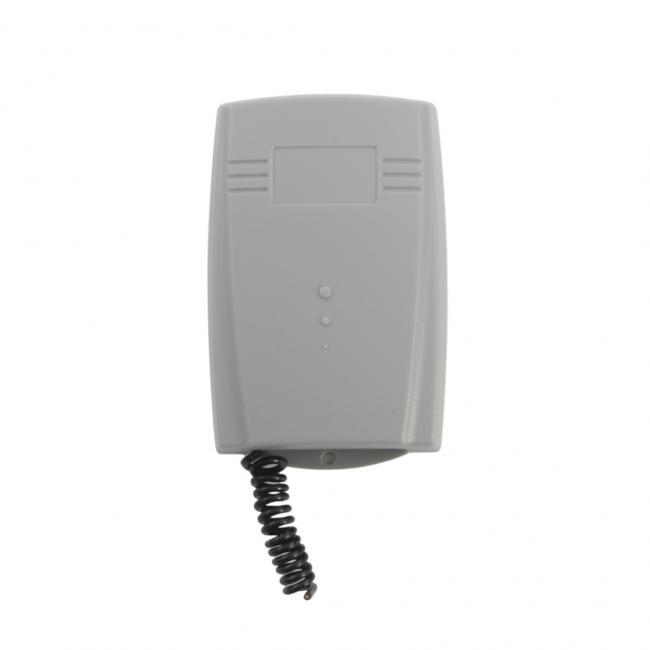

Радіоприймач Professional (Gant BS-Rec2)

Ця модель зовнішнього приймача одна з найпопулярніших, так як має найбільш низьку вартість щодо інших аналогічних пристроїв, яким ні в чому не поступається.

Приймач двоканальний з динамічним кодом, тому має високий рівень безпеки від несанкціонованого копіювання сигналів сторонніми.

На згадку приймача можна записати до 400 пультів дистанційного керування.

В умовах прямої видимості приймач може отримувати сигнали на відстані до 100 м від пульта дистанційного керування. Якщо такий дальності не буде достатньо, можна додатково підключити антену.

Зовнішній приймач сумісний з моделями пультів Professional T15, GM, BA.

Технічні характеристики Professional (Gant BS-Rec2)

Призначення	Для всіх типів автоматичних воріт і шлагбаумів
Харчування	12 ÷ 24 В постійного струму
Частота	433,92 МГц
Тип коду	Динамічний
Кількість каналів	2
Сумісність з пультами	Gant T15, GM, BA
Загальна кількість кодів	256
Діапазон робочих температур	-20 ° ÷ + 50 °
Габаритні розміри	60х95х30 мм
Вага	70 г

Підключення зовнішнього приймача Professional (Gant BS-Rec2) я опишу на прикладі плати управління автоматики Rotelli MT400.

На платі управління один з контактів клеми «12VAC» потрібно підключити до клеми приймача «GND».

Другий контакт клеми «12VAC» підключається до клеми приймача «V +».

Один з контактів «СН1» на приймачі підключається до кнопки «START» на платі.

Другий контакт «СН1» приєднується до «GND» на платі.

Під час підключень можна не дотримуватися полярність.

Щоб записати в пам'ять приймача пульт (Новий або додатково записати його канал), потрібно натиснути і утримувати на передавачі кнопку, яка буде використовуватися для управління обладнанням. Паралельно на платі приймача потрібно натиснути кнопку «Learn1» або «Learn2». Світлодіод LD1 (Learn) подвійним миготінням подасть сигнал, що код сигналу пульта збережений і кнопку на передавачі можна відпускати.

Так можна записати до 256 каналів (кожній кнопці на пульті відповідає один канал).

Запис пультів можна виконати і в зворотному порядку вищеописаних дій, але не бажано, так як натиснувши спочатку кнопку «Learn» в пам'ять приймача можна випадково записати код стороннього пульта, якщо від нього був поданий сигнал - приймач сумісний з декількома моделями.

На згадку приймача можна записати сигнали від подвійним або потрійним натискання кнопки.

Якщо управління автоматикою буде здійснюється пультами з фіксованим кодом, в пам'ять приймача записується тільки один передавач, а у решти потрібно виставити DIP-перемикачі в відповідність записаному пульту, тоді можна буде з них передавати сигнали.

Видалення пультів з пам'яті приймача. Вибірково коди сигналів неможливо видаляти - тільки все одночасно. Для видалення на платі приймача потрібно натиснути кнопку «Learn1» або «Learn2» і утримувати, поки світлодіод «Learn" не згасне.

Коли зовнішній приймач підключений і налаштовані пульти, роботу штатного (вбудованого приймача) можна не припиняти, тому що пристрої будуть без конфліктів працювати паралельно.

Якщо на орних воротах встановлений електромеханічний замок, його можна підключити до зовнішнього приймача, щоб відкривати і закривати механізм за допомогою пульта. Для цього елементи потрібно підключити згідно з наступною схемою:

Бажано, щоб струм від джерела живлення 12 В був 1 А, а краще, якщо він буде ще більше. Щоб виключити просідання напруги, коли зовнішній приймач знаходиться далеко від електрозамку, як проводки бажано використовувати кабель перетином 1 ÷ 1,5 мм².

Зовнішній радіоприймач Came RE-432

Двоканальне пристрій має робочу частоту 433,92 МГц і сумісно з пультами дистанційного управління Came серії TOP / TAM.

Перший і другий канали приймача можуть працювати в «моностабільний» режимі, а другий канал може ще і в «бістабільності».

Моностабільний режим - вихідні контакти приймача замикаються на той час, скільки буде утримуватися кнопка на пульті.

Бістабільний режим - кожне натискання кнопки на пульті буде змінювати стан вихідних контактів: натиснули-замкнулося-натиснули-розімкнуло.

Зовнішній приймач компактний і не займає багато місця.

Його плата складається з наступних основних елементів:

1. Колодки для зовнішніх підключень. 2. Мікроперемикач вибору режимів роботи. 3. Кнопка запам'ятовування радіокоду першого каналу. 4. Кнопка запам'ятовування радіокоду другого каналу. 5. Світлодіод.

На схемі нижче показано як підключити зовнішній приймач Came і вибрати необхідні режими.

Запис пультів дистанційного керування в пам'ять вбудованого приймача Came RE-432:

1. Встановити код на пульті дистанційного керування (виставити DIP-перемикачі на передавачі).

2. Включити зовнішній приймач Came RE-432.

3. На платі приймача натиснути і утримувати кнопку першого каналу, щоб запам'ятати радіокод - замигает світлоіндикатор.

4. На пульті потрібно натиснути записувану кнопку. Індикатор загориться рівним світлом.

5. Тепер можна відпустити кнопки на приймачі і пульті. Процедура запису закінчена.

6. Для програмування другого каналу приймача потрібно виконати дії п.1 ÷ 4 тільки використовувати кнопку другого каналу.

Якщо виникла необхідність в зміні коду, дії 1 ÷ 4 потрібно повторити.

Далі я розповім, як записати пульт Came в пам'ять зовнішнього приймача на прикладі моделей TOP: T432M і Т434М.

Запис двоканального пульта TOP T432M. На мікровимикачем «С» встановити необхідний код. Заводськими настройками кнопка «1» на «Р1» налаштована на перший канал, а кнопка «2» на «Р2» на другий.

Якщо необхідно змінити канал кожної кнопки пульта, потрібно використовувати мікроперемикач «D».

Запис чотириканального пульта TOP Т434М. Для цього знадобитися виставити код на мікроперемикачами «С».

Зовнішній приймач FAAC XR2-868

Пристрій є двоканальним і працює на частоті 868 МГц.

Щоб підключити приймач FAAC потрібно до клеми «24V DC» на платі управління, підключити контакти приймача «+» і «-».

До контактів приймача «СН1» або «СН2» потрібно підключити контакти плати управління автоматикою «Open» ( «Start»).

Технічні характеристика приймача FAAC XR2-868

Робоча частота	868 МГц
Напруга живлення	24 В
Струм споживання	100 мА
Максимальне число пультів	250 шт.
Кількість каналів	2
Діапазон робочих температур	від -20 ° С до + 50 ° С
Ступінь захисту	IP44

Запис пультів дистанційного керування в приймач FAAC XR2-868. Для запису потрібні пульти, що підтримують режими «Master» і «Slave». Режими визначають провідний і ведений передавачі. У виробника Faac до таких відносяться моделі серії ТХ.

Щоб визначити пульт «Master» потрібно на ньому натиснути будь-яку кнопку. Якщо на передавачі світловий індикатор почне блимати, а потім почне постійно горіти, цей пульт «Master».2799

Если на пульте нажать кнопку и его индикатор сразу начнет гореть, этот пульт є «Slave».

Примітка. «Master» можна використовувати для запису свого коду в приймач (minidec) блоку управління. Ще його код можна перенести на інші «Master» і «Slave» передавачі. Код пульта «Master» при необхідності можна замінити на новий.

Пульт «Slave» неможливо використовувати, щоб запрограмувати інші передавачі. Крім того, код його сигналу не може бути змінений без пульта «Master».

Пульт «Master» можна зробити «Slave», при цьому зворотна процедура неможлива.

Запис «Master»Пульта в радіоприймач.

1. На пульті потрібно одночасно кнопки першого і другого каналів. Індикатор на пульті повинен заблимати через 1-2 секунди.
2. На платі приймача потрібно натиснути і утримувати кнопку навчання, після чого на приймачі блимає.
3. Поки обидва індикатора блимають, потрібно на пульті натиснути і утримувати кнопку, за допомогою якої буде виконуватися управління обладнанням. Індикатор пульта повинен почати постійно горіти.
4. Індикатор на пульті повинен горіти не менше 2-х секунд. Це буде означати, що код сигналу збережений. Тільки після цього можна відпускати кнопку на передавачі.
5. Двічі швидко короткочасно потрібно натиснути кнопку на пульті (ту, що описана в пункті «3»).

Кодування «Slave»Пультів.

1. На пульті «Master» одночасно потрібно натиснути кнопки першого і другого каналів. Їх можна відпустити, коли на передавачі блимає. Зазвичай через 1-2 секунди.

2. До пульта «Master» потрібно докласти пульт «Slave» як показано нижче.

3. Поки блимає на «Master» світлодіод, потрібно на цьому ж передавачі натиснути і утримувати кнопку, яка була використана для кодування системи. Індикатор повинен загорітися постійним сигналом.

4. Натиснути кнопку на пульті «Slave» канал якої потрібно записати. Після подвійного миготіння індикатор повинен згаснути, що стане підтвердженням записи «Slave» пульта.

5. Кнопку пульта «Master» можна відпустити.

6. Щоб записати інші «Slave» пульти, вищеописані дії потрібно виконати з кожним передавачем в індивідуальному порядку.

Примітка. При передачі коду пульти «Master» і «Slave» повинні бути розташовані впритул один до одного.

Стирання коду в пам'яті приймача FAAC XR2-868. Потрібно натиснути відповідну кнопку на платі приймача. Індикатор на ній почне блимати протягом 10 секунд, а потім почне протягом наступних 10 секунд блимати ще частіше. Після цього він буде горіти 5 секунд і згасне. Можна відпустити кнопку на платі приймача. Код сигналу буде видалений з його пам'яті.

Якщо кнопку відпустити до того, як згасне індикатор, код з пам'яті не буде видалений.

Зовнішній одноканальний приймач Nice Flox1R

Бокс даного пристрою може бути закріплений гвинтами або бути приклеєним до поверхні.

Призначення виходів підключення пристроїв, згідно наведеної нижче схемою:

• №№ 1, 2 - Харчування 10 ÷ 18 В постійного або змінного струму.
• №№ 3, 4 - Вихід першого реле (нормально розімкнуті контакти).
• №№ 5, 6 - Вихід другого реле (нормально розімкнуті контакти).
• №№ 1, 2 (праві) - Вхід антени.

Технічні характеристики Nice Flox1R

Робоча частота	433,92 МГц
Харчування	12 В постійного струму
Середня дальність дії з антеною ABF - ABFKIT	100-150 м
Споживання струму в стані спокою	15 мА
Споживання струму одним активним каналом	35 мА
Дешифрування	Цифрове (1024 комбінації)
Число каналів	1
Діапазон допустимих робочих температур	від -10 ° С до + 55 ° С
Розміри	98х40х25 мм

Програмування пультів для передачі сигналів приймача Nice Flox1R. У кожного передавача є власний код, який вибирається з більш ніж 250 млн. Можливих варіантів. Приймач приймає всі коди, але тільки тоді, коли код знаходиться в списку зареєстрованих в його пам'яті. Коди можна вводити і видаляти, використовуючи функцію «навчання».

Червоний світлодіод «СІ» буде сигналізувати про всі етапи програмування.

Є три способи введення коду:

Швидкий. Цей спосіб не зовсім безпечний, тому що під час запису коду приймач може ловити сигнали від інших приймачів, які потрапляють в радіус дії.

1. Кнопку на платі приймача. Повинний засвітитися світлодіод «СІ».
2. Кнопку на пульті (канал якої записується) поки «СІ» не вимкнеться.
3. Коли вимикання сталося, можна відпустити кнопку на пульті. Знову включитися «СІ» - це буде сигналом, що можна записувати такі пульти, виконуючи операції, починаючи з кроку «2».

Стандартний.

1. На приймачі короткочасно натиснути кнопку, після чого «СІ» загориться на 5 секунд. За цей час потрібно натиснути записувану кнопку пульта і утримувати, поки «СІ» не вимкнеться.
2. Відпустити на одну секунду кнопку пульта.
3. Для підтвердження запису потрібно натиснути записану кнопку на пульті. Світлодіод «СІ» повинен спалахнути три рази, що буде підтвердженням записи коду в пам'ять. Якщо миганий не було, процедуру запису потрібно повторити.

Для запису наступних пультів потрібно всі описані дії повторити.

Дистанційний. Для запису цим способом нового пульта, потрібен вже записаний в пам'ять приймача пульт. Новий і старий пульти не повинні бути один від одного далеко, вони повинні знаходитися в радіусі дії сигналу.

1. Кнопку нового пульта потрібно утримувати 5 секунд, щоб передати НОВИЙ код.
2. Натиснути кнопку старого пульта 3 рази, щоб передати СТАРИЙ код.
3. Коротко натисніть кнопку нового пульта, щоб підтвердити передачу НОВОГО коду.

Увага. Під час дистанційного введення, новий код записується в пам'ять всіх приймачів, які перебувають в радіусі дії і розпізнали старий код, тому їх потрібно завчасно відключити, якщо новий код їм привласнювати не потрібно.

Видалення одного коду з пам'яті приймача.

Потрібно протягом 3-х секунд утримувати кнопку на платі приймача. Після того, як загориться «СІ», її можна відпустити.

1. Утримувати кнопку на пульті, щоб передати код, який видаляється. Повторно повинен включитися світлодіод «СІ».
2. Відпустити на секунду кнопку пульта.
3. Для підтвердження дії, потрібно натиснути кнопку пульта. Повинен одноразово спалахнути «СІ», якщо цього не відбулося, дії з видалення коду потрібно повторити.

Видалення всіх кодів.

1. Кнопку на приймачі. Повинен через три секунди спалахнути світлодіод «СІ».
2. Протягом 3-й спалаху «СІ», відпустити кнопку приймача.
3. Почекати приблизно 3 секунди.
4. Як тільки «СІ» включитися, натиснути кнопу приймача і відпустити, коли «СІ» вимкнеться.

Процес видалення тривати протягом декількох секунд. За цей час «СІ» швидко блимає, після чого має відбутися п'ять спалахів, що сигналізують, що пам'ять приймача очищена. Якщо це не відбулося, процедуру очищення пам'яті потрібно повторити.

Двоканальний приймач DoorHan DHRE-2

Технічні характеристики DoorHan DHRE-2

Робоча частота	433 МГц
Харчування	12/24 В AC / DC
Струм споживання	не більше 60 мА
Максимальне число пультів	115 шт.
Кількість каналів	2
Допустимий температурний діапазон	від -20 ° С до + 50 ° С

Підключення і настройка пультів.

1. До контактів плати блоку управління «12/21 В AC / DC» потрібно підключити клеми приймача «+24 V» і «GND».

2. Контакти плати управління «OPEN» ( «START») потрібно підключити до виходів приймача «СН1» і «СН 2» при цьому «GND» підключається до лівого контакту відповідного виходу «СН1» або «СН2».

3. Щоб записати один пульт потрібно натиснути і утримувати протягом трьох секунд кнопку «SW1» на платі радіоприймача, якщо блок управління автоматикою підключений до виходу «СН1». Якщо підключення виконано до «СН2», потрібно натиснути «SW2». В обох випадках повинен засвітитися «LED1».

Далі потрібно натиснути на пульті кнопку, канал якої записується, і утримувати протягом 2-3 секунд.

4. Наступні пульти записуються, виконуючи вказівки в пункті «3».

5. Щоб одночасно видалити з пам'яті приймача буде видалено всі пульти, потрібно натиснути і утримувати кнопку «SW1» або «SW2» поки індикатор «LED» згасне.

На цьому стаття про зовнішні приймачах радіосигналів для воротного і загороджувального обладнання закінчена, якщо у Вас залишилися питання, зв'яжіться з нашим фахівцем для безкоштовної консультації
