Крутний момент двигуна перетворюється в переміщення стулок воріт через редуктор. В даному випадку він черв'ячного типу, тобто на валу двигуна розташований сталевий гвинт (зовні нагадує черв'яка), від якого обертання передається на провідне колесо редуктора. Вона виконана з латуні.
Таке поєднання матеріалів (сталевий черв'як і латунне колесо) є оптимальним: площа черв'яка набагато менше площі шестерні, тому якщо обидва елементи будуть зроблені зі сталі, це призведе до прискореного зносу черв'яка, а оскільки латунь м'якше стали, ця різниця нівелюється.
Крім того, пара «сталь-латунь» працює практично безшумно, чого неможливо домогтися в парі «сталь-сталь».
Сьогодні на ринку не так багато моделей автоматики з подібним виконанням редуктора - в більшості випадків замість латуні застосовуються технополимер - виготовлення шестерень з металу значно підвищує собівартість такої техніки, оскільки кожну з них потрібно після лиття по-окремо обробляти на високоточному фрезерному і токарному обладнанні з ЧПУ , а пластик просто штампується в прес-формах і більше ніякої обробки не вимагає.
Якщо Ви чули про «зимових мінімумах» у Вашій області нижче 20 градусів морозу, полімерний редуктор використовувати небажано - при перемерзання пластик стає крихким і деталі легко ламаються. Влітку повітря до + 60 ° С не нагрівається, а предмети під прямими сонячними променями - легко, після чого полімер набуває пластичність і деформується під навантаженням.
При температурі + 60 ° С починає плавитися бітум в складі асфальту, і якщо Ви бачили в своєму місті м'який асфальт, автоматику краще брати з повністю металевим редуктором - він не перемерзнет і не перегріється.

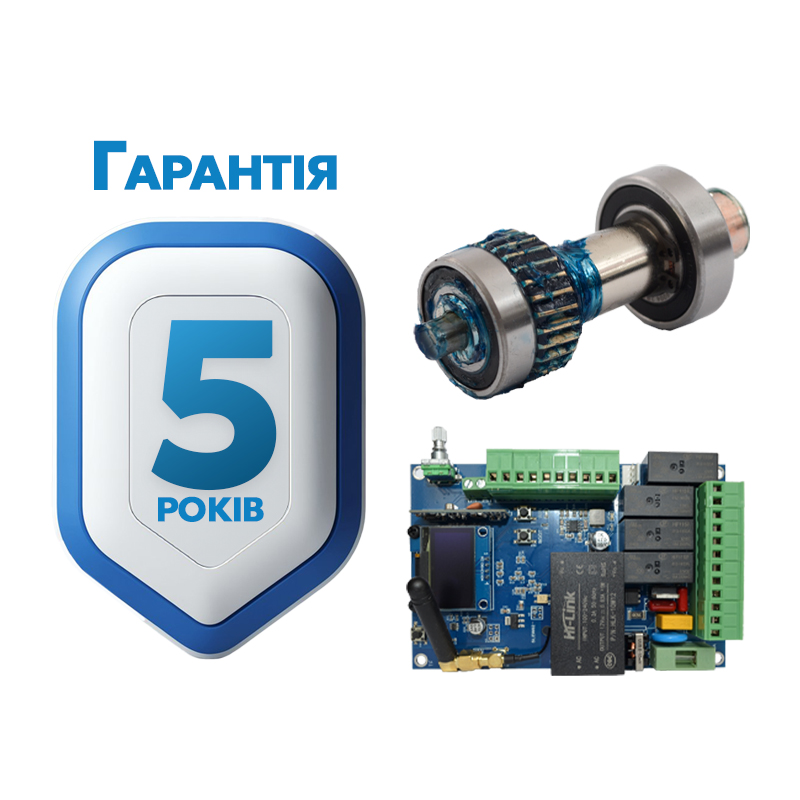

Латунне черв'ячне колесо на валу редуктора МТ-640 розташовано між двома якісними підшипниками і разом з ним обертається гвинт, за яким переміщається гайка-каретка.
Цей гвинт з многозаходной трапецеидальной різьбленням забезпечує самоторможіння механізму за рахунок великої сили тертя, що спрощує конструкцію приводу, оскільки в положенні спокою фіксація не потрібно.
Деякі виробники використовують для фіксації стулок у закритому положенні соленоїд, який робить автоматику дорожче і «голосніше» (він дзвенить під час роботи).
За рахунок руху цієї гайки по гвинту шток то коротшає, відкриваючи стулку, то подовжується, закриваючи її (гайка-каретка кріпиться до стулки).
Автоматика лінійного типу, до якого відноситься модель Rotelli MT-640, переміщує стулки розпашних воріт притягаючи їх (ворота відкриваються) або відштовхуючи (закриваються).
Тобто, принцип додатки найменшого зусилля той же, що і у дверної ручки: чим далі вона на полотні від петель, тим легше відкрити та закрити двері. Відповідно, чим далі від петель гайка-каретка буде прикріплена до стулки, тим менше зусилля потрібно автоматиці для роботи.
Довжина приводу Rotelli MT-640 становить 930 мм, а робочий хід поршня - 600 мм, тобто, з висунутим штоком механізм в дину буде 1530 мм.
Модель Rotelli MT-400 на 20 см коротше і хід її штока становить 400 мм, тому для стулки довжиною менше 2,0 м є сенс взяти її, а для півтораметрової стулки МТ-640 буде занадто великим.
Таким чином, МТ-640 за рахунок своєї значної довжини і великого ходу штока забезпечує плече прикладання сили більше 1,5 м (відстань від петель до місця кріплення гайки-каретки до стулки), що дозволяє механізму працювати з більш важкими і габаритними воротами, ніж приводи з меншою довжиною при таких же параметрах потужності.
Але навіть не це є головною відмітною особливістю приводів для розгорнутих воріт Rotelli, а особливі кронштейни кріплення механізмів, за рахунок чого ця автоматика може використовуватися на воротах з широкими опорами.
Подивіться на схему установки лінійної автоматики при відкриванні стулок всередину двору (вид зверху):
Установчі розміри для Rotelli MT-640:
|
А, мм
|
В, мм
|
|
min
|
max
|
|
110
|
120
|
250
|
|
120
|
250
|
|
130
|
250
|
|
140
|
250
|
|
150
|
250
|
|
160
|
230
|
|
170
|
230
|
|
180
|
220
|
|
190
|
200
|
|
200
|
190
|
|
210
|
190
|
|
220
|
180
|
|
230
|
160
|
|
240
|
160
|
|
250
|
150
|
|
260
|
140
|
|
270
|
130
|
|
280
|
120
|
Як правило, лінійні приводи допускають інсталяційний габарит, позначений на схемі літерою «А» 40-700 мм, тому їх монтаж на характерні в нашій країні широкі опори неможливий - стандартний цегляний стовп, наприклад, має ширину межі 38 см, тобто, якщо заставні для петель петлі встановлені по центру грані, відстань «А» буде 19 см.
МТ-640 можна монтувати при відстані від петель воріт до внутрішнього краю опорного стовпа до 28 см за рахунок ось таких кронштейнів:
На практиці її можна встановити і при відстані «А» до 35 см.
Якщо параметр «А» буде більше допустимої виробником «максимуму», ворота не закриються, оскільки механізми упрутся в кути стовпів.
Коли користувачі виявляють цей нюанс, доводиться переважувати стулки (що не так і просто зробити, оскільки заставні виводяться при будівництві опор) або просто вирубують в стовпах спеціальні ніші для приводів, послаблюючи таким чином самі опори.
Для воріт з широкими опорами або колонами спеціально призначена автоматика типу важеля, в якій використовується «ліктьовий» принцип роботи людської руки, коли два важелі з'єднані між собою рухомим шарніром, але таке обладнання складніше конструктивно, тому менш потужне і надійне, при цьому його вартість удвічі вище, ніж у лінійних моделей.
Лінійну техніку для конструкцій з широкими опорними стовпами крім Rotelli на український ринок поставляє ще тільки одна торгова марка - Miller Technics.

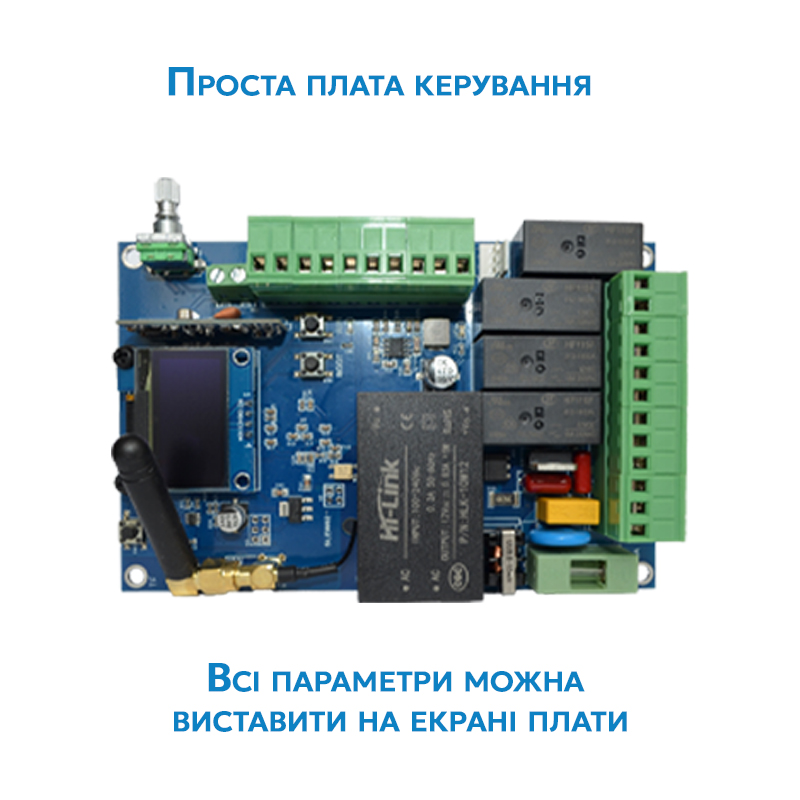

Блок управління Rotelli MT-640
Rotelli в своїх приводах використовує, напевно, найпростішу на ринку плату управління при досить високому функціоналі - вона дозволяє регулювати все, що може потребувати корекції.
Сама плата встановлена в окремій шафі разом з пусковими конденсаторами і радіоприймачем, і після цього залишається досить місця для установки будь-яких додаткових периферійних пристроїв (наприклад, GSM-модуля).
Плата дозволяє регулювати зусилля - при такій високій потужності двигуна це важливо, оскільки стулки далеко не завжди важать півтонни.
Крім зусилля регулюються:
-
час роботи кожного приводу окремо (посекундно);
-
час затримки початку руху другої стулки;
-
час автозакриванія воріт (якщо забудете закрити їх за собою);
-
швидкість руху на старті і фініші, що виключає різкі ривки на початку маневру і удари в кінці.
Базові настройки встановлюються на заводі, причому резисторами і dip-перемикачами - вони не злітають при скачках напруги в мережі і під час грози як електронні установки більшості сучасних плат.
Можливість підключення Rotelli MT-640 своїми силами
Ця техніка не просто може бути встановлена Вами самостійно - вона навіть рекомендується для власноручного монтажу, оскільки повністю зібрана, протестована, налаштована і готова до роботи.
Для монтажу такої автоматики немає сенсу викликати фахівців і платити 50 € за роботу, яку Ви самі можете виконати за пару годин, причому не особливо напружуючись.
Виробник включає в комплектацію все, що потрібно для автоматизації розгорнутих воріт крім пристрою для управління - вони бувають різними, і Ви можете вибрати найбільш підходящий для себе варіант. Крім обов'язкових елементів можна встановити додаткові аксесуари, що забезпечують безпеку (сигнальну лампу і фотоелементи).
У заводській упаковці
Ви знайдете два приводи з усіма елементами кріплення, ключами для розблокування вручну, пусковими конденсаторами і плату управління з радіоприймачем у власній шафі-боксі, а також інструкцію по монтажу і експлуатації.
Тобто, Вам потрібно просто прикріпити мотор-редуктори (по одному на кожну стулку), і з одного боку від воріт на будь-яку вертикальну поверхню повісити шафа блоку управління. Електрика підводиться тільки до блоку, а приводи і аксесуари підключаються через нього.
Монтаж приводів здійснюється кріпленням кронштейнів до заздалегідь виведеним на опорах закладних деталей (виводяться в процесі установки стовпів), але якщо Ви цього не зробили, можна використовувати анкерні болти.
До стулці другий край мотор-редуктора теж кріпиться кронштейном, але до рами стулки, а не до профнастилу, наприклад.
Плата управління прийде до Вас налаштованої, а якщо захочете підкоригувати установки, це буде нескладно - в подарунок Ви отримаєте докладну інструкцію.
Пристрій керування може бути будь-яким. За замовчуванням ми включаємо в мінімальний комплект пару чотирьохканальних радіобрелків з динамічним типом кодування - приймач їх сигналів в блоці управління вже встановлено.
На кожну з чотирьох кнопок можна запрограмувати окрему команду або крім в'їзних воріт використовувати цей пульт для управління ще трьома автоматичними системами (гаражні ворота, шлагбаум, ролети, ворота на роботі і т.п.).
Динамічний код передбачає запис кожного передавача в пам'ять приймача окремо, тому кількість брелоків не безкінечна, зате клонувати такий сигнал на чужій пульт практично неможливо.
Крім радіопультів воротами можна керувати за допомогою звичайної або радіокодовой клавіатури, ключа-вимикача, звичайної кнопки, якщо є пункт охорони, а якщо в машині є Home-Link - теж підійде.
Останнім часом найбільш популярним варіантом став GSM-модуль, Який дозволяє управляти воротами з мобільного телефону. Вставляєте в нього звичайну SIM-карту будь-якого оператора і записуєте в її пам'ять номери всіх, у кого буде доступ до воріт. Потім підключаєте пристрій до блоку управління і все - наберете номер модуля, і він відкриє / закриє ворота. З'єднання при цьому не відбувається, тому гроші з мобільного рахунку не списуються.
Крім цих обов'язкових пристроїв рекомендується доповнити автоматичну систему сигнальної лампою і фотоелементами - вони потрібні для безпеки.
Фотоелементи - це інфрачервоні детектори перешкод, які під час роботи автоматики сканують проїзд, утворюючи між собою невидимий нашому оку промінь. Якщо цей промінь розірветься, ворота зупиняться, а якщо вони закривалися, включиться реверсний хід.
Якщо у Вас маленькі діти, рекомендую встановити дві пари датчиків на різній висоті - так дитини гарантовано не затисне стулками якщо він переступить через нижній промінь або проповзе під верхнім.
Сигнальна лампа з боковим кріпленням дозволяє монтувати її на будь-яку поверхню. Зазвичай її встановлюють так, щоб видно було з усіх боків, оскільки вона супроводжує рух стулок миготінням.
Проблисковий маячок особливо стане в нагоді в темний час доби, оскільки в перший час руху стулок взагалі не видно - якщо проїзд відкритий, по миганню лампи легко зрозуміти: можна їхати або інший користувач запустив автоматику зі свого пульта.
Якщо потрібні ще якісь периферійні пристрої - наш менеджер запропонує надійні моделі по осудним цінами.
Ми з Вами розібрали автоматику Rotelli MT-640 і можемо резюмувати, що за дуже скромну ціну Вам пропонується:
1. Брендове італійське обладнання, сертифіковане в Євросоюзі і відповідає всім вимогам Директив ЄС по машинам і механізмам (на всіх елементах стоїть маркування «СЕ», в перекладі з французької Conformité Européenne «європейське відповідність»).
2. Двигун має багаторазовий запас потужності - 300 Вт для стулки заявлених габаритів навіть багато, але з урахуванням глухо зошитах конструкцій типових для України воріт і вітрового тиску такий запас життєво необхідний.
3. Довжина приводу МТ-640 з висунутим штоком понад півтора метра, що передбачає значне плече прикладання сили, а значить ККД такого мотор-редуктора набагато вище ніж у більш короткого приводу з такою ж потужністю (чим більше плече важеля, тим менше зусилля Ви витратите на роботу).
4. Оригінальні кронштейни кріплення мотор-редукторів дозволяють монтувати цю автоматику на широкі опорні стовпи, що неможливо для лінійних моделей інших виробників (за винятком приводів торгової марки Miller Technics).
Для моделі Rotelli MT-640 виробник допускає відстань від петель до внутрішнього кута стовпа до 28 см, але на практиці її можна встановити навіть при 35 см (у стандартного цегляного стовпа цей габарит становить 19 см).
5. Всі деталі редуктора виконані з міцного металу (сталь і бронза) і оброблені ідеально. Зламатися в ньому нема чому.
6. Плата управління проста і зрозуміла - будь-які установки Ви зможете відкоригувати самостійно. Налаштовано на заводі, причому резисторами і dip-перемикачами, тому не обнуляються від перепадів напруги в мережі.
7. Автоматика повністю готова до роботи і для її встановлення не потрібно запрошувати фахівців - Ви це легко зробите самостійно.
Якщо сумніваєтеся в своїх силах або не маєте досвіду - ми подаруємо Вам свою авторську покрокову інструкцію по установці цього устаткування. З нею шансів не впоратися у Вас взагалі немає.
Якщо буде потрібно - в будь-який момент можете зателефонувати нашому фахівцеві, і він підкаже що в якій ситуації робити.
