У цій статті я розповім Вам про новий для України механізм для автоматизації відкатних воріт вагою до 700 кг від відомого італійського виробника COMUNELLO, продукція якого користується попитом у покупців у всьому світі більше півстоліття – з 1965 року. Комплект даної автоматики може бути базовим, в якому тільки обов'язкові елементи, або розширеним – в якому є аксесуари, що забезпечують безпеку і комфорт користування зсувними автоматичними воротами.

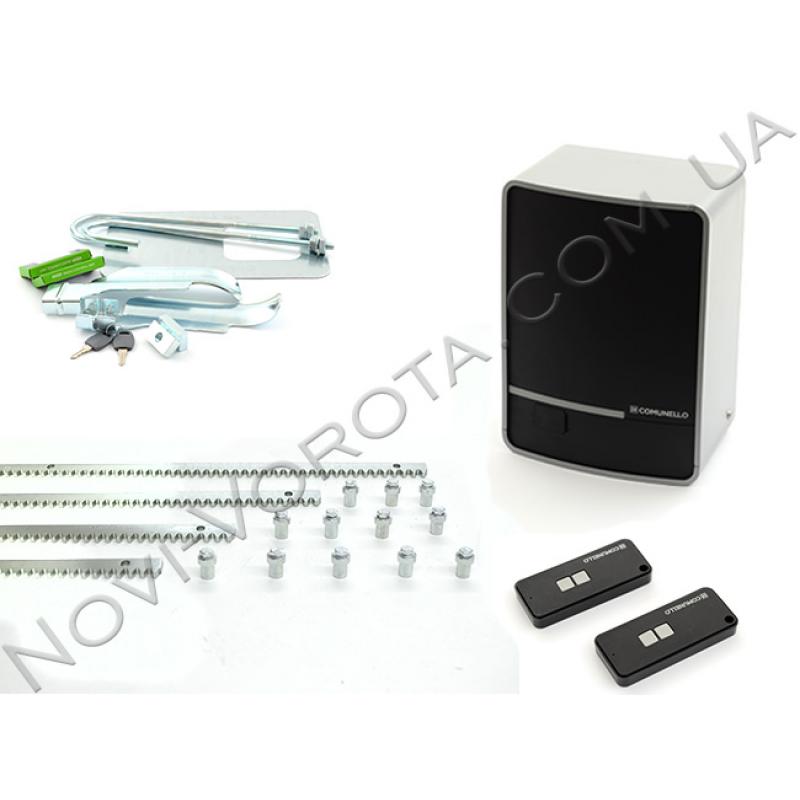

Базова комплектація автоматики Comunello Fort 700

Комплект:

Привід з електронною платою управління

Монтажний набір з ключем розблокування

Пульт дистанційного керування (2 шт.)

Зубчаста рейка з оцинкованої сталі 4м

Купити

Розширена комплектація приводу Comunello Fort 700

Комплект:

Привід з електронною платою управління

Монтажний набір з ключем розблокування

Пульт дистанційного керування (2 шт.)

Фотоелементи безпеки (1 пара)

Сигнальна лампа

Зубчаста рейка з оцинкованої сталі 4м

Купити

Пропонуємо автоматику для воріт вагою до 700 кг від інших брендів, які є в наявності:

Я розповім в цій статті не тільки про призначення комплектуючих для даного приводу - я розберу його і протестуйте, практично у Вашій присутності (покажу фото «внутрішнього світу»). Такий огляд разом з фотографіями не поміститься на двох сторінках, тому я поділяю його на блоки, і Ви можете клікнути мишкою на розділ, що цікавить:

Ті, у кого немає часу вивчати можливості даної моделі, можуть відразу перейти до фінальної частини статті (Висновки і рекомендації) або не читати навіть цього розділу, а просто зателефонувати нашому фахівцеві і в телефонному режимі з'ясувати все, що цікавить. Якщо немає часу повернутися до шапки сайту і знайти телефонні номери - можете залишити свій номер в формі, і ми самі Вам зателефонуємо найближчим часом.

Обов'язкові для автоматизації воріт елементи Comunello Fort 700

Для того, щоб ворота працювали в автоматичному режимі Вам необхідні такі комплектуючі: - сам електропривод з монтажним набором; - зубчаста рейка з модулем зубів, відповідним зубах зовнішньої шестерні приводу; - будь-яка система управління воротами. електропривод FT 700 упакований в фірмову коробку з якісного картону і надійно в ній зафіксовано пінопластом.

Привід і монтажний комплект. У цій коробці разом з приводом FT 700 упакований монтажний комплект АС 220, в який входять:

монтажне підстава (FT.6015);
два фундаментних гака (FT.4021);
два комплекти кронштейнів (FT.4007);
два ключа для ручного розблокування приводу.

Рейка не є елементом автоматики, але без неї стулка не зможе переміщатися від зусилля електроприводу, тому для автоматизації відкатних воріт її необхідно придбати.

Зубчата рейка

Ми включили в комплект зубчасту рейку для воріт з оцинкованої сталі з модулем зубців М 4, який підходить для зовнішньої шестерні приводу FT 700. Описуваний привід призначений для воріт приватного будинку або дачі, тому ширина проїзду навряд чи буде більше 3-х метрів, і 4м рейки повинно бути достатньо. Якщо ж Вам потрібно більше – можете добрати необхідну довжину відрізками по одному метру.

Система управління

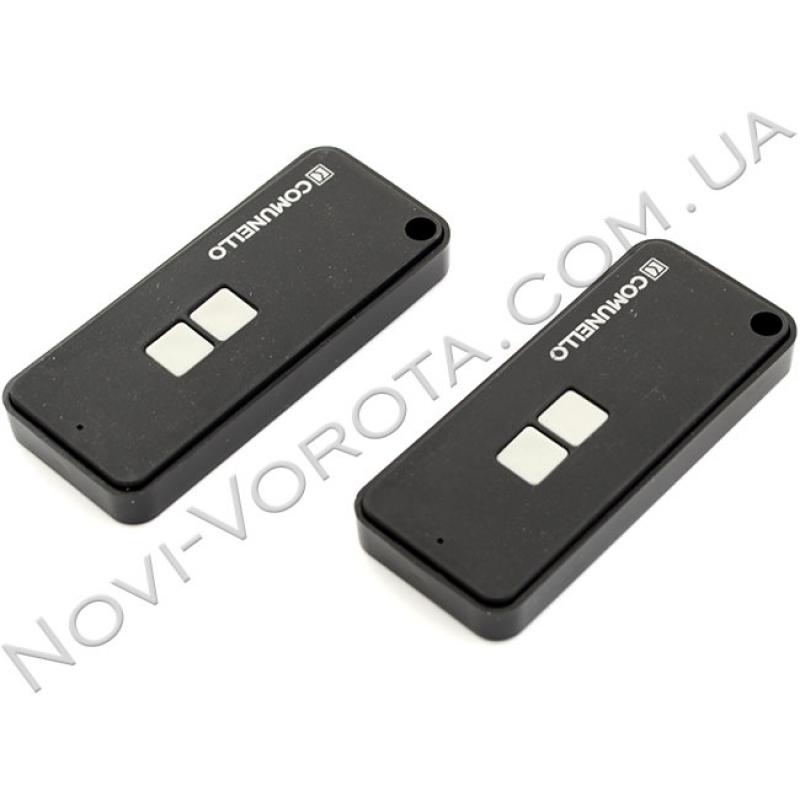

Це теж не елемент автоматики, але, як і зубчаста рейка, це необхідний елемент комплектації, оскільки воротами потрібно якось керувати. Існує кілька доступних систем для управління воротами від фірми Комунелло: транспондер, декодер, радіокодовая і звичайна клавіатура, ключ-вимикач зі звичайним замком або євроциліндрами, а також дво- і чотирьохканальні радіопередавачі (серії KEEP або VICTOR). Ми включили в комплект два пульта дистанційного керування, сумісні з вбудованим в блоці управління радіоприймачем (модель KEEP 2), а в якості резервної системи пропонуємо використовувати ключ-вимикач зі звичайним замком (модель INDEX):

На кожну з двох кнопок цього пульта можна прописати окрему автоматичну систему і управляти з нього крім домашніх воріт, наприклад, ще воротами на роботі або шлагбаумом. Пульт-брелок KEEP 2 з динамічним кодом працює на частоті 433,92 МГц.

Плаваючий тип кодування практично виключає можливість клонування сигналу цього передавача, оскільки зовні випромінюваний сигнал завжди має різний код. Керувати воротами з пульта зручно і комфортно, оскільки для цього навіть не потрібно виходити з машини, але наші клієнти часто встановлюють крім основної системи ще й резервну, оскільки трапляються ситуації, коли пульта немає (загубив, зламав, десь забув, сіла батарейка тощо.). Для таких випадків пропонуємо ключ-вимикач INDEX, виконаний з литого алюмінію з полімерним покриттям – такий захист від атмосферних агентів забезпечує нормальну експлуатацію в будь-яких погодних умовах. Якщо Вам не подобаються запропоновані варіанти управління воротами – скажіть про це менеджеру і він запропонує Вам те, що подобається.

У каталозі магазину представлений великий вибір GSM-модулів управління воротами.

Призначення додаткових елементів комплектації

Крім приводу, зубчастої рейки і системи управління, в розширеному комплекті Comunello Fort 700 присутні магнітні кінцеві вимикачі, сигнальна лампа і фотоелементи. Лампа і фотоелементи відносяться до аксесуарів безпеки, а система магнітних кінцевих вимикачів – це вже аксесуари комфорту, оскільки привід даної моделі оснащений механічною системою кінцевих вимикачів. Кінцеві вимикачі – це спосіб інформування блоку управління про те, що ворота відкриті або закриті повністю, тому пора відключити двигун приводу. Механічна система працює наступним чином: на зубчасту рейку по краях встановлюються два металевих кронштейни, які в міру відкривання і закривання воріт по черзі під'їжджають до приводу, що стоїть на своїй основі нерухомо. На висоті прямо над зубчастою рейкою з приводу стирчить звичайна пружинка, яка відгинається кожен раз, коли на неї натискає один з кронштейнів.

З двох сторін від цієї пружинки розташовуються два мікровимикача, тому відгинаючись, вона натискає на один з них і блок управління отримує сигнал про закінчення маневру, після якого вимикається двигун. Ви можете відмовитись від встановлення магнітної системи, але я повинен Вас попередити, що взимку в нашій країні механіці холодно.

Навіщо купувати магнітні кінцеві вимикачі

В регіонах, де не буває снігу і морозу магнітні кінцеві вимикачі встановлювати нерентабельно, оскільки вони трохи дорожче механіки. Але в Україні щорічно температура повітря опускається нижче нуля, і пружинка просто примерзає до одного з мікровимикачів. Коли Ви даєте з пульта команду на рух стулки, блок управління отримує некоректний сигнал, що вона «вже на місці» і ворота не відкриваються. Вам доведеться відігрівати пружинку кожен раз перед запуском двигуна в мороз. Крім того, якщо на зубчастій рейці лежить сніг, пружинка нагребет під час руху стулки з неї «сніжку», яка відігне пружинку і зупинить ворота через пару сантиметрів після початку руху. Поки не очистите рейку - ворота не відкриєте.

У магнітній системі принцип роботи той же, що і в механічної, але замість пружинки в корпусі приводу встановлюється магнітний датчик - геркон, а замість кронштейнів по краях зубчастої рейки встановлюються різнополярні магніти.

Сам герконовий датчик не стикається з зовнішнім середовищем, оскільки запаяний в скляну колбу з інертним газом, після чого ця колба поміщається в пластиковий контейнер, а цей контейнер встановлюється всередину корпусу приводу. Геркон «бачить» виключно магнітне поле своїх магнітів, примерзнути до чогось не може за визначенням, відповідно, його сигнали блоку управління про прибуття стулки в кінцевий пункт завжди будуть коректними.

Приводи, оснащені герконом, широко представлені в таких брендах, як:

Аксесуари безпеки

Ми пропонуємо всього два елементи для забезпечення безпечної роботи автоматичних воріт - це сигнальна лампа і фотоелементи:

Цей сигнал використовується в усьому світі для оповіщення про роботу рухомого механізму, тому зрозумілий всім дорослим людям. Я, наприклад, в темний час доби розумію, що привід працює і проїжджати у відкритий отвір не можна, тільки по миганню лампи.

Сигнальна лампа є проблисковий маячок оранжевого кольору (іноді білого), який блимає з частотою 1 раз / сек весь час, поки працює двигун приводу. У моделі Comunello SWIFT LED вбудована антена, що збільшує дальність дії радіосигналу з 35 м до 100 м і цю лампу можна кріпити як на горизонтальну, так і на вертикальну поверхню.

Фотоелементи безпеки являють собою пару інфрачервоних датчиків, які встановлюються в створі воріт з двох сторін і під час роботи двигуна утворюють між собою невидимий промінь. Розрив цього променя посилає блоку управління сигнал про зупинку руху, а якщо стулка закривалася - включитися реверс (зворотний хід). Тобто, при наявності фотоелементів ворота взагалі не зможуть затиснути в отворі людину, тварину або автомобіль, оскільки стулка зупиниться і поїде в зворотний бік ще до удару. Модель DART найпростіша і дешева з фотоелементів від Comunello, тому ми її і пропонуємо, враховуючи, що більш дорогі детектори зупинятимуть ворота точно так же.

Загальні характеристики електроприводу Comunello Fort 700

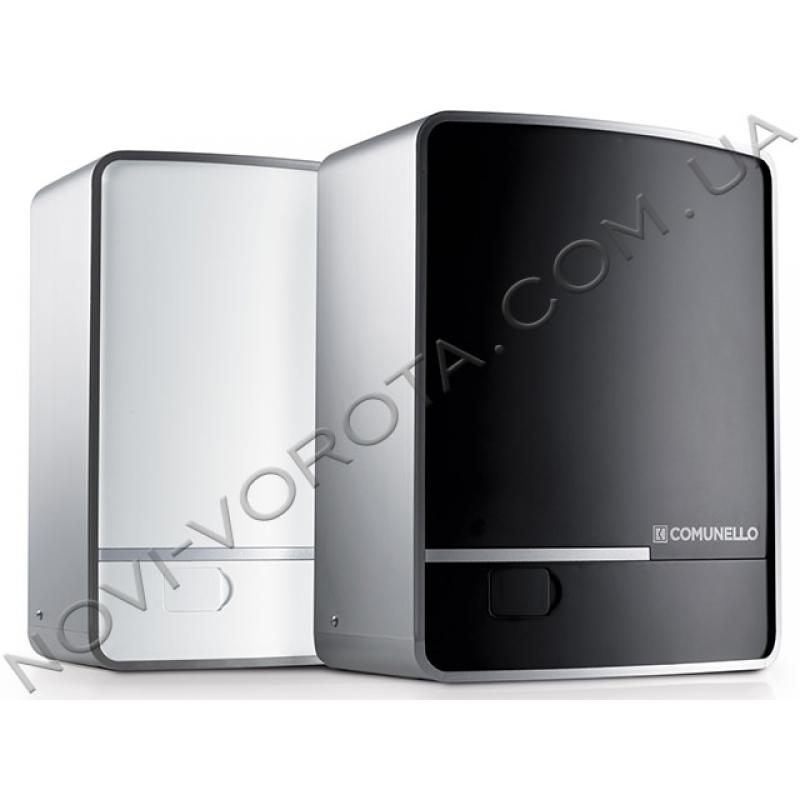

Електропривід Comunello FT 700 відповідає загальному напрямку в дизайні автоматики для воріт Comunello і виконаний в мінімалістичній чорно-білій гамі. Він являє собою мотор-редуктор для переміщення стулки відкатних воріт вагою до 700 кг.

Якщо Ви встановите привід на ворота з максимальною вагою, в теплу і безвітряну погоду він зможе працювати, але якщо додасться будь-яке кліматичне навантаження, вага стулки дістане важче граничного значення. Це як швидкість на спідометрі автомобіля - гіпотетично на максимальному значенні їздити можна, але практично ніхто такої дурниці не робить, особливо з урахуванням стану дорожнього покриття та завантаженості машіни. Однак 700 кг - це маса, яку механізм здатний переміщати, а не рекомендований вага стулки.

Так і тут: крім власної ваги в зимовий період полотно воріт може бути догружено снігом або крижаною коркою і маса цих «довісків» залежить від конструкції Ваших воріт і кількості художніх елементів на стулці. У реальному житті автоматиці при пересуванні стулки доведеться також долати вітрове навантаження і опір самої ворітної конструкції. Якщо Ваша стулка не біжить по направляючої від легкого поштовху одним пальцем, значить, опір воріт має місце.

Електропривод Fort 700 являє собою нереверсивний мотор-редуктор. Це означає, що при зупинці двигуна зубчасті передачі знаходяться в жорсткому зачепленні між собою і зрушити стулку з місця неможливо – Вам не обов'язково купувати і встановлювати замок на ворота, оскільки їх і так ніхто не відкриє. Єдиний момент, який слід врахувати, це як Ви самі потрапите з вулиці у двір, якщо буде відключена електроенергія, оскільки механізм ручного розблокування знаходиться на самому приводі, а він встановлюється у дворі. Хорошим варіантом буде окрема хвіртка.

Тут ви також можете купити замок на хвіртку.

Сам електропривод укладений в цілісний корпус, виконаний з литого під тиском алюмінію, покритого зверху порошковою фарбою - це гарантовано захистить його від впливу будь-яких атмосферних агентів. Монтажну підставу теж зроблено з алюмінію, який не схильний до корозії, відповідно забезпечить надійний захист механізму:

Усередині корпусу знаходяться мотор-редуктор і блок управління, причому всі елементи закриті власними захисними кожухами з ABS-пластика:

Блок управління CU-230V-1M. Як видно на фото, блок управління укладений у власний захисний корпус і розташований горизонтально у верхній частині приводу. На корпус блоку виведено меню налаштувань, таймер регулювання швидкості і тример для полегшення управління, тому відкривати його для програмування плати не потрібно. Горизонтальне розташування блоку управління теж спрощує процес налаштувань. Зазвичай я рекомендую вибирати моделі з вертикально розташованою платою управління, оскільки під кришкою корпусу неминуче буде утворюватися конденсат через різницю температур і його краплі можуть пошкодити струмопровідні доріжки плати, але в даному випадку захисний корпус блоку управління досить надійний і я не бачу загроз для «життя» плати.

Блок управління в приводі Comunello Fort 700 сумісний з One TECNOLOGY (інтелектуальний контролер, що розпізнає периферійні пристрої незалежно від кінцевого терміналу їх підключення), що дозволяє здійснювати налаштування за допомогою однієї клавіші протягом декількох секунд. Так само просто налаштувати плату управління можна і за допомогою технології Comunello ONE APP, підключившись до Wi-Fi K-ONE KEY.

У цьому блоці управління вбудований універсальний приймач, вже налаштований на розшифровку радіосигналів від будь-яких передавачів виробництва Comunello. У нього можна прописати до 120 пультів. Для воріт приватного будинку цього більш ніж достатньо, а якщо Вам потрібно більше - є можливість підключення зовнішнього приймача RECEIVER, який дозволяє записати до 500 передавачів.

Функціональність плати управління CU-1M:

1. Можна налаштовувати такі режими управління: автоматичний, покроковий, ручний, завжди закрито.

2. Є можливість регулювання тягового зусилля і необхідної швидкості руху стулки під час уповільнення.

3. Ви можете встановити в кінці маневру максимальне зусилля двигуна.

4. Можливо програмування кінцевих положень стулки (відкрито і закрито) з вибором часу уповільнення.

5. Плавні старт і зупинка дозволять уникнути ривків і забезпечать дбайливе ставлення до деталей.

6. Чи можна для пропуску пішохода відкрити ворота частково і не чекати, поки стулка відкриється, а потім закриється повністю.

7. Можна записати в пам'ять приводу зручну для Вас ширину відкривання воріт.

8. Є режим автоматичного закривання стулки, причому час, через яке вона закриється, можна регулювати.

9. Є можливість налаштувати роботу сигнальної лампи:

стулка починає рух одночасно з початком миготіння лампи або через 3 секунди;
лампа блимає або просто світить.

10. Є система виявлення перешкод, яка зупинить ворота і дасть короткий реверс, якщо стулка в щось упреться (так мотор точно не згорить).

11. Ви можете керувати фотоелементами:

підключаються дві пари датчиків (зазвичай доступна одна);
налаштовується функція автоматичного відкривання, коли автомобіль наближається до воріт і перетинає промінь фотоелементів;
налаштовується автоматичне закривання воріт після спрацьовування фотоелементів на відкриття;
функція «Фототест» перевіряє справність фотоелементів перед включенням двигуна.

Двигун приводу Comunello Fort 700

Електропривод Comunello Fort 700 і його двигун живляться від змінного струму напругою 230 В (частота 50-60 МГц). Движок розміщений під захисним кожухом разом з редуктором, знижувальним трансформатором (RG20030X), який необхідний для живлення сигнальної лампи і фотоелементів, пусковим конденсатором (RG20016X) і системою механічних кінцевиків. виглядає мотор FT 700 досить-таки переконливо, що вже говорить про його пристойної потужності.

Виробник вказав можливості цього двигуна в інструкції по монтажу і експлуатації моделі.

Вони такі:

споживаний струм - 1,3 А;
максимально тягове зусилля - 600 Н (Ньютон);
інтенсивність використання - 30%.

Я часто зустрічаю в технічних характеристиках автоматики для відкривання воріт, наведених її виробниками, які не номінальне значення потужності мотора, а якийсь «максимальний» параметр, який не характеризує реальні можливості механізму, а скоріше дезорієнтує покупця: якщо Ви бачите в паспорті приводу потужність, скажімо 300 Вт, то розумієте, що цей мотор здатний переміщати досить масивну стулку. Рекомендую не поспішати з висновками, а перевірити за допомогою простого розрахунку реальність цієї цифри (номінальна потужність двигуна дорівнює произв ня показників напруги живлення двигуна і споживаного струму): 230 В х 1,3 А = 299 Вт - все відповідає, значить виробник вказав реальну потужність мотора, яка під навантаженням буде ще рости. Я не дарма звернув Вашу увагу на коректність показника потужності - іноді така ж цифра (300 Вт) Зустрічається в паспортах моделей з низьковольтними двигунами, у яких струм 2-5 А, і в такому випадку розрахунок видасть іншу потужність мотора: 24 В х 2 А = 48 Вт або 24 В х 5 А = 120 Вт.

Це говорить про те, що виробник у технічних характеристиках навів не номінальний показник потужності, а максимальний, який є чимось на зразок максимального показника швидкості на спідометрі автомобіля (вказано цифру 240 км/год, але їздити можна тільки 120). Низьковольтні двигуни (з живленням від постійного струму напругою 24В) зазвичай поступаються в потужності 230-вольтовим, зате вони не перегріваються і здатні працювати з високою інтенсивністю.

Інтенсивність – це співвідношення допустимого часу роботи і обов'язкового відпочинку механізму за будь-який період часу, виражене у відсотках. Тобто, інтенсивність Fort 700, що дорівнює 30%, говорить про те, що механізм за умовну годину може працювати не більше 18 хвилин (30% від 60), а решту 42 хвилини йому потрібно охолоджуватися. Використання до 40% характеризує привід як побутовий, призначений для автоматизації воріт приватного будинку або дачі, а побутові приводи мають ще одне обмеження – за часом безперервної роботи, і воно не повинно перевищувати 10-12 хвилин.

Якщо Вам потрібна автоматика для воріт багатоквартирного будинку, підприємства або офісу – розглядайте моделі з інтенсивністю не нижче 50%, інакше Ваш привід дуже скоро згорить від перевантажень. У лінійці приводів для відкатних воріт Comunello Fort для стулки вагою до 600 кг є низьковольтний привід FT 624, який може в штатному режимі відкрити/закрити ворота до 40 разів на годину, але його потужність втричі менша, ніж у 230-вольтової моделі FT 700, хоча максимальне тягове зусилля цілком порівнянне. Наведу порівняльну таблицю:

Параметри	Модель Comunello Fort
Параметри	FT 624	FT 700
Максимальний паспортний вага стулки, кг	600	700
Напруга живлення двигуна, В	24	230
Споживана потужність, Вт	110	300
Струм, А	5,0	1,3
Максимальне зусилля, Н	550	600
Інтенсивність використання,%	75	30

При виборі електроприводу для воріт дуже важливо не помилитися з підбором по цим двом показниками (потужність і інтенсивність), оскільки кожен додатковий Ватт і відсоток коштує додаткових грошей, але їх нестача змусить движок працювати в авральному режимі, що гарантовано спалить його найближчим часом. Рекомендую в цьому конкретному питанні не покладатися на інтуїцію - замість переплати за непотрібні можливості або «вбивства» перевантаженого движка краще порадитися з професіоналом в цьому питанні. Для відвідувачів цього сайту така консультація надається безкоштовно.

Редуктор приводу Comunello Fort 700

У приводах Comunello Fort використовується найнадійніший і поширений тип редукторів - черв'ячний. Його так назвали через схожість гвинта, розташованого на валу двигуна, з хробаком. Розбираємо мотор-редуктор FT 700: На сталевому валу бачимо масивний ходовий гвинт (він теж зроблений зі сталі). Черв'ячний редуктор через цей гвинт передає крутний момент від мотора далі на червячную пару, що складається з двох шестерень. Внутрішня (ведуча) шестерня виконана з матеріалу, схожого на технопластік, а зовнішня (ведена) шестерня, як і гвинт - зі сталі:

Виробник позиціонує матеріал, з якого зроблена провідна шестерня, як інновацію, тому складно сказати, як вона себе поведе за межами дозволеної температури експлуатаціі.Ведомая шестерня далі передає зусилля на зубчасту рейку шляхом зчеплення їх зубів. Я писав вище, що рейка повинна бути зі сталі (бувають пластикові), інакше сталева шестерня може «порахувати» рейці зуби.

Проблема використання полімерів полягає в обмеженому температурному коридорі їх застосування (від -20 ° С до + 50 ° С), за межами якого пластмаса може змінити свої характеристики і стати крихкою (якщо перемерзнет) або пластичної (якщо занадто жарко).

Для FT 700 виробник вказав робочу температуру саме від -20 ° С до + 50 ° С, але таку ж область застосування вказують багато виробників ворітної техніки. Якщо всі деталі механізму зроблені з металу вихід за межі зазначених температурних кордонів не є проблемою - метал не змінить свої параметри. Як поведе себе після холодної зимової ночі внутрішня шестерня Комунелло Форт поки невідомо: цілком можливо вона цю неприємність спокійно переживе - поки ніхто не приносив до нас в сервісний центр таку, яка «не пережила».

В крайньому випадку, цей привід допускає можливість заміни пластикової деталі бронзової, оскільки на оригінальному сайті бренду є пропозиція поставки даної моделі з бронзової шестерінкою, але під замовлення.

Пояснюю: наші покупці, залучені низькою ціною автоматики, іноді беруть привід з пластмасовим редуктором в надії виточити аналоги пластикових деталей з металу і замінити їх, але движок вірний своєму полімерному редуктора - як тільки замість нього з'являється металевий, мотор згорає. Конструктори навмисно так його проектують, щоб любителі найдешевших моделей не розслаблялися, а час від часу купували нові пластмасові шестерні замість спрацьованих (або нові мотори-редуктори).

Якщо Вам потрібна більш детальна інформація про електричну або механічної складових приводу Comunello Fort 700 - телефонуйте або замовляйте зворотний дзвінок для безкоштовної консультації.

Висновки та рекомендації

В результаті аналізу паспортних характеристик і огляду всіх вузлів електроприводу для відкатних воріт вагою до 700 кг Fort 700 виробництва італійської компанії Comunello можна сказати наступне:

Привід може бути використаний для воріт приватного будинку або дачі, власна вага яких не перевищує 350 кг.

Максимальна вага стулки до 700 кг, якиа вказана в паспортних характеристиках моделі, не враховує впливу додаткових навантажень (вітер, сніг, мороз, неідеальна фурнітура), і характеризує можливість механізму переміщати стулку з такою вагою, але не в штатному режимі, а сильно напружуючись. Для роботи приводу в штатному режимі, причому як влітку, так і взимку, рекомендую встановлювати цю модель на ворота вагою до 350 кг. Інтенсивність використання 30% обмежує кількість доступних добових відкриттів і закриттів воріт, тому для офісу або підприємства Вам краще взяти модель з низьковольтних двигуном і більш високою інтенсивністю.

Номінальна потужність двигуна 300Вт і максимальне зусилля 600Н (Ньютон) дозволяють говорити про здатність моделі працювати в будь-яких погодних умовах зі стулкою, сумарна вага якої знаходиться в межах меж застосування даної моделі.

Черв'ячний редуктор FТ 700 відповідає своєму потужному двигуну. Всі його деталі, крім ведучої шестерні, виконані зі сталі. Матеріал, з якого зроблена провідна шестерня, виробник називає інноваційним і його властивості поки коментувати рано - можливо ця шестерня взагалі ніколи не ламається.

Для таких «хто сумнівається» як я, виробник залишив можливість замінити «інноваційну» шестерню на її бронзовий аналог, який можна замовити.

Блок керування моделі відповідає самими сучасним розробкам автоматики для воріт і оснащений усіма можливими функціями, які можуть Вам коли-небудь знадобитися. При цьому виробник подбав про покупців, що бажають в ньому розібратися, і максимально спростив настройки - цю модель цілком реально встановити і підключити самостійно, що заощадить Вам приблизно 50 Євро (так оцінюють свою працю наймані монтажники).

Привід і всі комплектуючі бренду COMUNELLO виробляються в Італії, на високотехнологічному і сучасному сімейному підприємстві Fratelli Comunello. Автоматика сертифікована у відповідність до вимог директив Євросоюзу і відповідає всім вимогам міжнародного законодавства, що пред'являються до такої техніки.

Сервісне обслуговування в гарантійний та післягарантійний періоди забезпечуються виробником через своє представництво в Україні (сервісних центрів Comunello поки немає).

Наша компанія бере на гарантію і обслуговує в своєму сервісному центрі всю автоматику, яку наші фахівці рекомендують клієнтам для установки на свої ворота. Якщо залишилися питання - питайте, ми готові відповідати.
