Comunello Fort 500 - сучасний італійський електропривод для воріт вагою до півтонни

Стаття присвячена механізму для автоматизації воріт вагою до 500 кг від відомого італійського бленда COMUNELLO, який реалізує продукцію по всьому світу вже більше 50-ти років, але в Україні представив свої «інопланетні» приводи зовсім недавно. Комплектація цієї автоматики може бути базовою або розширеної. У базову входять тільки ті елементи, без яких ворота не зможуть працювати в автоматичному режимі, а в розширену включені додаткові аксесуари, призначення яких опишу по ходу огляду.

Базова комплектація автоматики Comunello Fort 500:

Комплект: Привід з електронною платою управління Монтажний набір з ключем розблокування Пульт дистанційного керування (2 шт.) Зубчаста рейка з оцинкованої сталі 4м

Купити

Розширена комплектація автоматики Comunello Fort 500:

Комплект: Привід з електронною платою управління Монтажний набір з ключем розблокування Пульт дистанційного керування (2 шт.) Фотоелементи безпеки (1 пара) Сигнальна лампа Зубчаста рейка з оцинкованої сталі 4м

Купити

Почну огляд моделі саме з базовій комплектації, але перед цим ознайомлю Вас з планом статті, будь-який розділ якого можна відкрити кліком мишки - так Ви зможете не шукати необхідну інформацію в масиві тексту, а просто вибрати цікавий блок:

• Обов'язковий комплект автоматики Comunello Fort 500.
• Призначення додаткових елементів розширеного комплекту.
• Можливості електроприводу Comunello FT 500.
• Двигун Fort 500
• Висновки та рекомендації.

Якщо немає часу вчитуватися в характеристики автоматики, можна відразу перейти до розділу «Висновки і рекомендації», або просто набрати нашого фахівця і задати питання. Телефонні номери є на сайті, але можна не дзвонити, а залишити в формі свій телефон - тоді ми самі наберемо Вас найближчим часом.

Ми поважаємо Вас, тому ніяких наслідків крім дзвінка фахівця, який відповість на Ваші питання, реєстрація на сайті не несе. Вам ніколи не подзвонить нав'язливий продавець і не прийде SMS-повідомлення з рекламою. Замість реклами, яку ми ніде не розміщуємо в цілях економії грошей своїх клієнтів, наша компанія готова Вам запропонувати:

1. Можливість встановити на свої ворота рекомендовану нашим фахівцем модель і цілий рік тестувати її роботу. Сподобається - залишите собі, а не сподобається - повернете нам і заберете назад свої гроші.
2. Ціну, рекомендовану виробником техніки, без єдиної накрутки.
3. Вибір форми оплати - можна після отримання посилки і перевірки її вмісту.
4. Доставку до зручного Вам відділення фірми-вантажоперевізника.
5. Допомога в самостійній установці, що може заощадити Вам 50 Євро.
6. Безкоштовну установку базових налаштувань плати управління.
7. Обслуговування рекомендованих моделей в нашому сервісному центрі в гарантійний та післягарантійний періоди.
8. Акції та знижки.

Обов'язковий комплект автоматики Comunello Fort 500

У базову комплектацію входить сам привід з монтажним комплектом, зубчаста рейка і система управління за допомогою радіосигналу - без будь-якого з цих елементів ворота автоматичними не стануть. електропривод FT 500 упакований в фірмову коробку з твердого картону і надійно зафіксований пінопластом.

Електропривод і монтажний комплект:

У коробці з приводом упакований монтажний набір АС 220, Що складається з монтажного підстави (FT.6015), двох фундаментних гаків (FT.4021), двох комплектів кронштейнів (FT.4007) і двох ключів для ручного розблокування приводу.

Зубчата рейка:

Цей елемент не відноситься безпосередньо до автоматики для воріт, але для їх автоматизації рейка потрібна обов'язково. Ми включабо в комплект сталеву оцинковану рейку модулем М 4, який підходить для зчеплення з зовнішньою шестернею FT 500. Якщо Вам недостатньо 4-х метрів рейки (це для 3-х метрового проїзду), можете добрати необхідну кількість, оскільки вона продається відрізками по одному метру.

Система управління:

Цей елемент теж не відноситься до автоматики безпосередньо, але для управління воротами потрібно вибрати хоча б одну систему. Ми запропонували два радіопульта, сумісних з вбудованим в блоці управління приймачем - це найпопулярніший спосіб управління автоматикою, але не єдиний, тому в розширеному комплекті Ви бачите ключ-вимикач. Резервна система встановлюється на випадок необхідності відкрити ворота під час відсутності пульта і це можуть бути ключ-вимикач, клавіатура або система транспондерних пропусків.

Двоканальні брелоки-передавачі Comunello KEEP 2 дозволяють управляти двома незалежними системами автоматизації (наприклад, домашніми і гаражними воротами). Вони працюють на частоті 433,92 МГц і кодуються таким чином, що кожен раз випромінюється сигнал зовні різний - це захищає передавачі від спроб клонування. Найпростішим і найдешевшим варіантом резервної системи управління воротами є модель ключа Comunello INDEX - це звичайна замкова панель з литого алюмінію, покритого полімерною фарбою. Запропоновані моделі не є безальтернативним варіантом - бренд Комунелло випускає багато різних систем для управління автоматикою, тому якщо Вам потрібні інші аксесуари (можливо, іншого виробника) скажіть про це нашому менеджеру, і він запропонує Вам на вибір надійні і перевірені пульти або ключі.

Призначення додаткових елементів розширеного комплекту

У розширений комплект крім резервної системи доступу (ключ-вимикач INDEX) включені аксесуари для безпечної роботи автоматики і магнітна система кінцевих вимикачів. Кінцеві вимикачі - це система інформування блоку управління приводу про досягнення стулкою одного з кінцевих положень (відкрито чи закрито). Автоматика воріт може мати механічну або магнітну систему кінцевих вимикачів і привід ФОРТ 500 за замовчуванням оснащений механічними кінцевиками, оскільки вони дешевші. Така система складається з двох металевих кронштейнів, закріплених по краях зубчастої рейки, і двох мікровимикачів, які подають сигнал блоку управління про те, що один з кронштейнів порівнявся з приводом - ворота відкрабося або закрабося повністю.

Між мікровимикачами розташована пружинка, яка відгинається при зустрічі з кронштейном на рейці в певну сторону - так блок управління отримує сигнал, що стулка досягла крайнього положення і пора відключити мотор. Магнітна система працює за таким же принципом, але замість кронштейнів на рейку кріпляться два різнополярні магніту, а замість пружинки в приводі встановлюється спеціальний датчик - геркон.

Для чого магнітні кінцеві вимикачі потрібні конкретно Вам:

Механічна система концевиков дешевше магнітної, але в країнах з морозною і сніжною зимою вона не завжди працює коректно - пружинка, що стирчить з приводу, може примерзати до одного з мікровимикачів і блок управління, отримуючи від Вас сигнал «почати рух стулки» виявляє, що реле розімкнуте , а це значить, що стулка вже приїхала в кінцевий пункт. Крім того, під час руху воріт пружинка збирає в грудку сніг, що лежить на зубчастої рейки, який в результаті відгинає її, і блок управління зупиняє ворота через пару сантиметрів після початку руху. Так що, в принципі, автоматика буде працювати з механічними кінцевиками, але взимку перед запуском двигуна Вам кожен раз потрібно буде відігріти пружинку і прибрати сніг з зубчастої рейки. Геркон в магнітній системі кінцевих вимикачів знаходиться всередині корпусу приводу, причому запаяний в скляну колбу з інертним газом, яка поміщена в власний пластиковий корпус - він за визначенням не може замерзнути або отримати сигнал від сніжки. Цей датчик сприймає виключно магнітне поле, тому «бачить» тільки магніти на зубчастої рейки:

З такою системою кінцевих вимикачів Ваш привід буде коректно працювати в будь-який час року.

Аксесуари безпеки:

У комплектах ворітної автоматики завжди пропонуються два стандартних аксесуара - сигнальна лампа і фотоелементи:

Сигнальна лампа є проблисковий маячок оранжевого або білого кольору, який попереджає миготінням з інтервалом 1 раз / сек про працюючий механізм. Це звичний загальноприйнятий у світі сигнал, зрозумілий всім дорослим людям, в тому числі і водієві, який збирається проїхати через відкритий отвір - якщо блимає лампа, стулка рухається і їхати не можна. У моделі Comunello SWIFT LED є вбудована антена, яка збільшує дальність дії радіосигналу з 35 м до 100 м і цю лампу можна кріпити як на горизонтальну, так і на вертикальну поверхню. Фотоелементи безпеки являють собою датчики перешкод, які встановлюються з двох сторін проїзду як би «обличчям» один до одного - один з них випромінює інфрачервоний сигнал, а другий його приймає і між ними утворюється невидимий промінь. Якщо Ви спробуєте перетнути проїзд - промінь перерветься і блок управління отримає сигнал зупинити стулку, а якщо вона закривалася, дасть реверс. Модель DART найпростіша і дешева з лінійки датчиків від Comunello, тому ми її і пропонуємо, враховуючи, що більш дорогі моделі будуть зупиняти ворота точно так же.

Можливості електроприводу Comunello FT 500

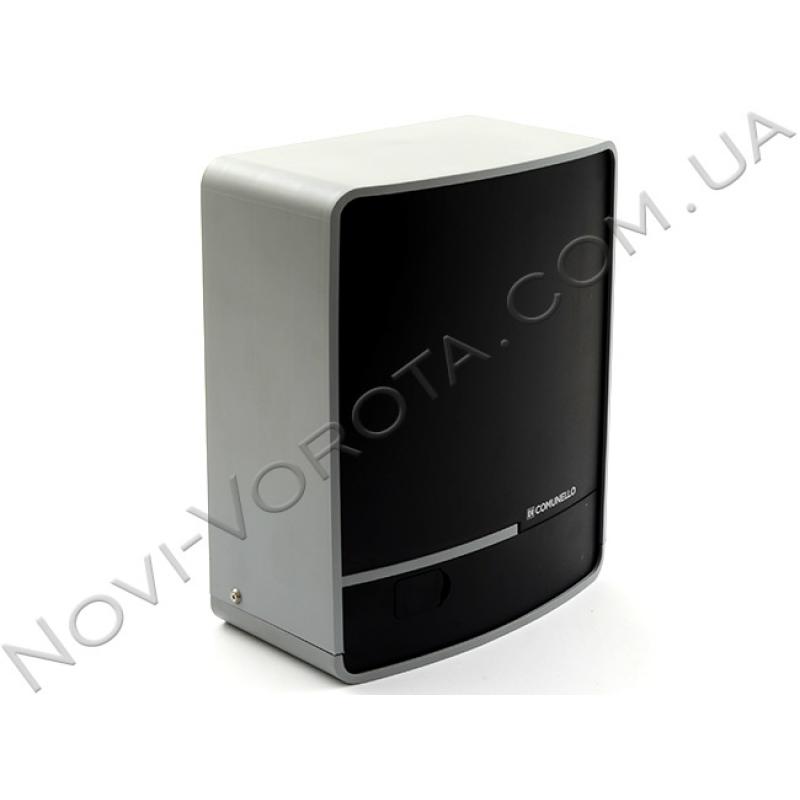

Електропривод Comunello FT 500 виконаний в притаманному бренду мінімалістичному чорно-білому дизайні і являє собою мотор-редуктор для переміщення стулки воріт вагою до 500 кг.

Якщо Ваша стулка важить 500 кг або близько того - модель Вам не підходить, Оскільки цей максимальна вага має на увазі здатність приводу в принципі переміщати таку масу. Ваша автоматика не буде працювати в лабораторії без участі атмосферних агентів, тому слід додати до власної маси воріт можливий вага снігу і льоду, які можуть погіршити стулку взимку, вплив вітру і опір ворітної конструкції, яке неминуче є, якщо Ваші ворота не відкриваються одним пальцем. Перевірити легкість ходу воріт можна експериментальним шляхом: задайте стулці прискорення однією рукою, і Ви все відразу зрозумієте. Якщо Вам це зробити важко - привід не зможе виправити проблему поганої фурнітури. Спробуйте відрегулювати ворота, а якщо це не допоможе - краще замінити фурнітуру перед покупкою автоматики, а не після того, як згорить мотор приводу і міняти фурнітуру доведеться разом з автоматикою.

Якщо потрібна порада щодо підбору фурнітури - можете звертатися до наших фахівців або перейти до відповідного розділу на сайті Отже, щоб визначити вагу своїх воріт для підбору автоматики, Необхідно до власної масі стулки додати всі додаткові навантаження (від снігу, льоду, вітру і тугого ходу стулки). Ми рекомендуємо помножити реальну вагу своїх воріт як мінімум на два - так можна умовно врахувати додаткове навантаження. Тобто, електропривод Comunello Fort 500 можна встановлювати на ворота, стулка яких не важче 250 кг. Якщо у Вас все саме так, читаємо статтю далі, а якщо власна вага стулки більше 250 кг - вибираємо потужнішу модель за тим же принципом (множимо масу своєї стулки на два і підбираємо автоматику для цього подвоєного ваги). Мотор-редуктор електроприводів ФОРТ нереверсивний, тобто, самоблокирующийся. Для Вас це означає, що при відключеному двигуні переміщати стулку неможливо і встановлювати на ворота замок не потрібно - їх ніхто з вулиці не відкриє. При цьому варто подумати, як Ви потрапите у двір, якщо відключать електрику - окрема хвіртка дозволить увійти і розблокувати привід, щоб відкрити ворота вручну (механізм розблокування розташований в нижній частині передньої панелі, а ключі йдуть в комплекті):

Корпус приводу цілісний, виконаний, як і монтажне підстава, з литого під тиском алюмінію - це матеріал, в принципі не схильний до корозії. Зверху корпус покритий порошковою фарбою, стійкою до атмосферного впливу.

Під кришкою корпусу розташовані в окремому захисному кожусі мотор-редуктор, понижуючий трансформатор (RG20030X) для харчування сигнальної лампи і фотоелементів, пусковий конденсатор (RG20016X) на 8 мкФ, а також система механічних кінцевиків. У власному корпусі з ABS-пластика в верхній частині приводу розташований блок управління автоматикою:

Блок управління CU-230V-1M:

Блок управління розташований горизонтально, що спрощує налаштування, але збільшує ризик пошкодження плати конденсатом і пилом. Під кришкою корпусу, через різницю температур на вулиці і всередині (при працюючому двигуні) утворюється конденсат, який збирається в краплі і падає вниз. Крім конденсату на горизонтальній платі неминуче буде збиратися пил і ці фактори гіпотетично могли б зашкодити струмопровідні доріжки плати, якби вона не була захована у власному корпусі. В даному випадку не бачу причин переживати за збереження плати, а виведене на корпус блоку управління меню налаштувань дійсно полегшує програмування. Блок управління в приводі Comunello Fort 500 має світлодіодні настройки, таймер регулювання швидкості і тріммер для полегшення управління, а функція автопрограмування дозволяє здійснювати настройку плати протягом декількох секунд за допомогою однієї-єдиної клавіші.

Функціональність плати управління Comunello CU-1M:

1. Налаштовуються різні режими управління (автоматичний, покроковий, ручний, завжди закрито).
2. Регулюється тягове зусилля і швидкість руху під час уповільнення.
3. Налаштовується максимальне зусилля в кінці маневру.
4. Програмуються кінцеві положення відкрито / закрито з вибором часу уповільнення.
5. Плавний старт / стоп запобігає можливість різких ривків і забезпечує дбайливе ставлення до деталей.
6. Режим «хвіртка» дозволяє відкрити стулку частково для пропуску пішохода.
7. Режим «самонавчання» дозволяє приводу запам'ятовувати, на яку ширину Вам зручно відкривати ворота.
8. Режим «автозакриваніе» через заданий проміжок часу закриє стулку, навіть якщо Ви забудете це зробити.
9. Налаштовується логіка роботи сигнальної лампи:

- миготіння або світло; - початок руху стулки разом з початком роботи лампи або через 3 секунди після початку мигання.

10. Система виявлення перешкод зупинить рух, дасть короткий реверс і відключить мотор, якщо полотно будь-що-небудь упреться.
11. Можливості управління фотоелементами:

- можна підключити дві пари, а не одну; - можна налаштувати одну пару на відкривання воріт; - можна налаштувати режим автоматичного закривання воріт після спрацьовування фотоелементів на відкривання; - функція «Фототест» перевіряє справність фотоелементів перед запуском двигуна.

12. Вбудований в блок управління радіоприймач дозволяє записати до 120 пультів дистанційного керування, але можна підключити зовнішній приймач RECEIVER, який дозволить записати до 500 передавачів.

Двигун Fort-500:

Електропривод Comunello Fort 500, як і його двигун, харчується від змінного струму напругою 230 В (частота 50-60 МГц). Мотор розташований всередині корпусу під пластиковим захисним кожухом і виглядає цілком переконливо:

В інструкції з експлуатації моделі виробником вказані наступні характеристики движка: - споживана потужність - 280 Вт; - споживаний струм - 1,2 А; - максимально тягове зусилля - 450 Н (Ньютон); - інтенсивність використання - 30%. Часто виробники в паспортних характеристиках автоматики замість номінального показника потужності вказують якесь «максимальне» значення, яке не відображає реальних можливостей двигуна, а просто вводить в оману покупця своєю значною цифрою. Перевірити відповідність заявленої потужності можливостям моделі можна розрахунковим шляхом, просто перемноживши показники споживаного струму і напруги живлення мотора: 230 В х 1,2 А = 276 Вт. Як бачите, виробник з нами чесний і вказав саме реальну потужність автоматики (під навантаженням цей показник буде рости).

Інтенсивність використання - це параметр, що визначає призначення моделі, а воно може бути побутовим або промисловим. Визначається призначення приводу процентним співвідношенням допустимого часу роботи і обов'язкового відпочинку за будь-який часовий відрізок. Тобто, 30% використання говорить про те, що за умовний годину цей механізм здатний працювати не більше 18 хвабон, а решта 42 хвабони йому необхідно остигати. Це характерний показник побутового механізму (У них інтенсивність до 40%), тому час безперервної роботи приводу Comunello Fort 500 не повинно перевищувати 10-12 хвабон, А застосовувати його можна на воротах приватного будинку або дачі, де немає необхідності відкривати стулку частіше декількох разів на день. Якщо Вам потрібен привід для багатоквартирного будинку, офісу або підприємства - його інтенсивність повинна бути більше 50% і Вам краще розглядати моделі з низьковольтними моторами з лінійки Comunello Fort, наприклад FT 424 або FT 624, призначені для стулок вагою до 400 кг і до 600 кг відповідно. Потужність двигунів приводів з живленням від постійного струму напругою 24В зазвичай менше, ніж у 230-вольтів моделей, але вони здатні працювати в інтенсивному режимі. Подивіться на порівняльні характеристики:

Вибираючи автоматику, слід уважно вивчити можливості її двигуна і підбирати модель з достатніми, але не надмірними показниками потужності і інтенсивності. Якщо за цими величинам допустити «недобір», Вашій приводу доведеться постійно працювати з перевантаженнями - це або відразу виведе його з ладу, або значно скоротить термін його експлуатації. «Перебір» за інтенсивністю і потужності теж не потрібен, оскільки кожен додатковий відсоток і Ватт коштує додаткових грошей - нерозумно платити за непотрібну можливість відкривати ворота приватного будинку 500 раз в день або переміщати стулку вагою 200 кг за допомогою механізму, розрахованого на тонну. Якщо Вам складно самостійно зорієнтуватися, яка модель буде оптимальною для Ваших воріт - можете скористатися безкоштовною консультацією професіонала в цьому питанні.

Висновки та рекомендації:

Ми розглянули електропривод для відкатних воріт виробництва італійської компанії Comunello і можемо підсумувати накопичену інформацію:

1. Модель призначена для автоматизації воріт приватного будинку або дачі з максимальною вагою стулки до 250 кг.

Інтенсивність використання 30% не дозволяє застосовувати цей привід для проїздів з великим машинопотоку - якщо Ви збираєтеся автоматизувати ворота офісу, підприємства або багатоквартирного будинку, слід вибрати модель з більшою інтенсивністю, наприклад FT 424 або FT 624. Максимальна вага стулки не може бути 500 кг, Оскільки автоматика повинна працювати на вулиці, де Ваші ворота «догружаются» додатковими навантаженнями на кшталт снігу, льоду, морозу, вітру і опору самих воріт, причому всі ці «доповнення» можуть ускладнювати роботу приводу все одночасно.

2. Потужності двигуна досить для переміщення воріт в будь-яких погодних умовах (в рекомендованих межах по масі стулки), і її вистачить для того, щоб зірвати примерзлий фурнітуру для початку руху.

3. Редуктор черв'ячного типу розрахований на потужний мотор, тому заміна внутрішньої шестерні, зробленої із пластику, на металевий аналог цілком допустима.

4. Блок управління оснащений усіма можливостями сучасної ворітної техніки, при цьому налаштування плати прості і доступні - дану модель цілком реально встановити і підключити самостійно, не вдаючись до послуг сторонніх організацій.

Економія на оплаті послуг найманих монтажників складе близько 50 Євро.

5. Всі елементи комплекту автоматики бренду COMUNELLO виробляються в Італії, на сучасному сімейному підприємстві Fratelli Comunello, сертифіковані у відповідність до вимог директив Євросоюзу і відповідають всім вимогам міжнародного законодавства, що пред'являються до ворітної автоматиці.

6. Виробник забезпечує сервісне обслуговування автоматики в гарантійний та післягарантійний періоди через своє представництво в Україні (сервісних центрів поки немає).

Якщо Ви хочете обслуговуватися в нашому сервісному центрі - варто прислухатися до рекомендацій наших фахівців щодо відповідних та невідповідних для Ваших воріт моделей. Якщо залишабося питання - ми готові на них відповідати.
