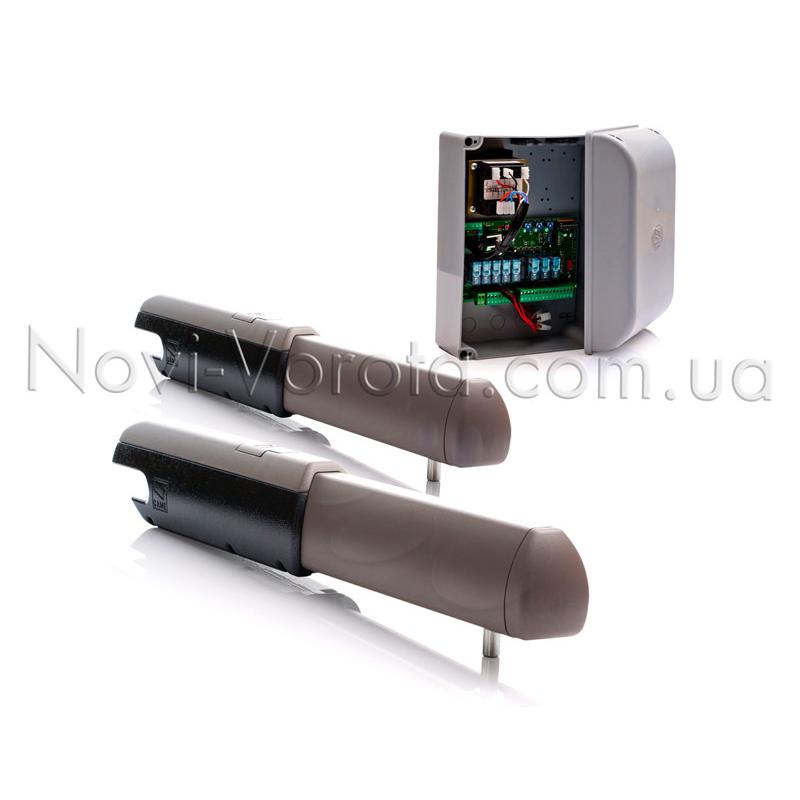

Came ATI 3000 і Came ATI 5000 – електроприводи для розпашних воріт вагою до 800 кг

У лінійці ползункових приводів лінійного типу Came ATI, призначених для автоматизації розпашних воріт вагою до 800 кг, виробник пропонує дві моделі:

• Came ATI-3000 – для стулки довжиною до 3,0 м;
• Came ATI-5000 – для стулки довжиною до 5,0 м (при довжині стулки до 2,0 м її вага допускається до 1000 кг).

Обидві моделі можуть бути в модифікації з двигуном, що живиться від змінного струму напругою 230 В (A-3000 і A-5000), або у низьковольтній версії, з живленням двигунів від постійного струму напругою 24 В (A-3024 і A-5024).

В інтернеті можна зустріти варіації моделей Came ATI: A-3006, A-3100, A-3106, A-5006, A-5100 або A-5106. Однак у останньому каталозі цих модифікацій немає. Загалом вони мало чим відрізнялися: позначали наявність або відсутність кінцевих вимикачів та невелику різницю у швидкості відкривання стулки.

У цій статті я розповім про ті варіанти, які реально присутні на ринку нашої країни. Це чотири моделі для триметрової та п’ятиметрової стулки вагою до 800 кг — з мотором на 230 В або 24 В. Усі вони оснащені вбудованими кінцевими вимикачами на відкривання і закривання.

У базову комплектацію автоматичних розпашних воріт входять:

• два мотор-редуктори Came ATI (по одному на кожну стулку),
• один на двох виносний блок управління,
• будь-який пристрій для подачі команд.

Ми пропонуємо пару двоканальних пультів дистанційного керування (виробник включає у комплект одноканальний радіодекодер для прийому їх сигналів).

Базова комплектація автоматики Came ATI 3000 для стулки довжиною до 3,0 м

Базова комплектація автоматики Came ATI 5000 для стулки довжиною до 5,0 м

Крім мінімально необхідних елементів, рекомендується встановити резервну систему управління воротами (стаціонарну) та аксесуари для безпечної експлуатації автоматики, а для довгої стулки — ще й електрозамок.

Додаткові елементи комплектації автоматики Came ATI

Даний огляд присвячений електроприводам для розпашних воріт серії Came ATI — вони виробляються в Італії компанією CAME GROUP на власних заводах. У статті наведені робочі та технічні характеристики обладнання, умови монтажу на різні опори, а також призначення і реальні межі використання моделей.

Також можемо запропонувати приводи інших виробників:

• розпашна автоматика Edinger E6;
• Rotelli Titan 2005 400 мм;
• Rotelli TITAN 2018;
• автоматика Rotelli МТ 640;
• Rotelli Titan 2005 600 мм.

Інформація різнопланова, тому я розсортував її в тематичні блоки, які відкриваються у довільному порядку:

• Технічні характеристики електроприводів Came ATI-3000/5000 (3024/5024)
• Оптимальна комплектація автоматичної системи
• Критерії вибору воротної техніки, якими керуються фахівці
• Установчі габарити: на які опори можна встановлювати приводи Came ATI
• Максимальна вага і довжина стулки та межі застосування автоматики
• Призначення моделі і її інтенсивність
• Мотор-редуктор
• Функційність блоку управління
• Висновки та рекомендації
• Чому придбати електропривід Came ATI вигідно саме у нас

Можливо, ви шукали коротку інформацію про автоматику CAME ATI — у такому випадку переходьте відразу до розділу з висновками та рекомендаціями. Якщо ж виникнуть питання, відкрийте відповідний тематичний блок.
