Автоматика Comunello Abacus 224 – электропривод для легких распашных ворот

Статья посвящена электроприводу для распашных ворот с весом створки до 300кг и длиной до 2,2м от нового для украинского рынка производителя – COMUNELLO.

Этот итальянский бренд является семейным предприятием, которое в 1965 году основал новатор и экспериментатор Vittorio Comunello, а сегодня продукция данного завода пользуется спросом во всем мире.

Комплектация системы может быть различной – в нее могут входить только обязательные элементы, без которых ворота не будут открываться в автоматическом режиме, но можно и дополнить комплект аксессуарами для безопасной и комфортной эксплуатации техники.

Базовая комплектация автоматики Comunello Abacus 224:

Расширенная комплектация автоматики Comunello Abacus 224:

В своей статье кроме обзора элементов комплектации Comunello Abacus 224 я опишу технические и рабочие характеристики модели, пределы ее применения, а также разберу механизм по винтикам практически в Вашем присутствии – буду разбирать, фотографировать и рассказывать, что находится внутри корпуса. На самом деле это единственный способ оценить реальные возможности любой техники.

Коротко сделать подобный анализ невозможно, поэтому разделю обзор на такие блоки:

• Назначение и особенности обязательных элементов автоматики Abacus 224.

1. Привод и монтажный комплект
2. Блок управления
3. Система управления

• Аксессуары комфорта и безопасности: что, для чего и насколько необходимо.

1. Аксессуары для комфорта
2. Аксессуары безопасности

• Общие характеристики модели.

1. Доступные модификации
2. Двигатель
3. Редуктор
4. Блок управления

• Пределы использования AS 220 (224).
• Технические характеристики модели Comunello Abacus 224.
• Выводы и рекомендации.

Охотно верю, что не у всех есть время, желание и возможность внимательно изучить параметры воротной техники ради того, чтобы выбрать идеально подходящую для своих ворот модель. Для таких случаев предусмотрен альтернативный вариант – кликом мышки можно открыть любой блок, из перечисленных выше, или сразу перейти к «Выводам и рекомендациям».

Можно даже вообще ничего не открывать, а просто воспользоваться бесплатной консультацией для посетителей этого сайта – можете позвонить нашему специалисту и выяснить все интересующие вопросы. Наши телефонные номера есть на этом сайте, но если Вы хотите, чтобы мы сами Вам перезвонили, можете оставить свой номер в форме ниже и вскоре мы наберем Вас.

Впишите свой номер в форму, и мы перезвоним вам в течении 20 мин в рабочее время.

Не знаешь какой комплект выбрать? Посоветуйся с опытными установщиками ворот!

Телефон

Или перезвоните нам сами

+38 (095) 876-90-00

+38 (067) 502-71-89

Зарегистрироваться

Что будет, если Вы оставите на сайте свой номер телефона: за этим последует один звонок нашего инженера, который профессионально ответит на Ваши вопросы.

Покупать что-либо у нас Вы после этого не должны.

Кроме того, мы уважаем каждого клиента, поэтому продавцы никогда не начнут Вам звонить и реклама SMS-сообщением не придет.

Вместо рекламы, которую мы нигде не размещаем, поскольку за нее в результате всегда платят клиенты, наша компания предлагает Вам:

1. Протестировать рекомендуемую нами автоматику на своих воротах в течение целого года. Если не понравится ее работа – просто вернете.

2. Приобрести автоматику без наценок и накруток – по цене, рекомендуемой производителем.

3. Оплату наложенным платежом после проверки содержимого посылки.

4. Организацию доставки до удобного Вам отделения транспортной компании в течение одного рабочего дня.

5. Помощь в монтаже автоматики, если Вы будете проводить его самостоятельно. Ваша экономия на оплате услуг сторонней организации в этом случае составит примерно 50€.

6. Бесплатную установку базовых настроек платы управления.

7. Гарантийное и послегарантийное обслуживание в собственном сервисном центре любой рекомендуемой модели.

8. Скидки и акции.

Назначение и особенности обязательных элементов автоматики Abacus 224

В базовую комплектацию включены только те элементы, без которых обойтись не получится: два электропривода (левый и правый) с монтажным комплектом, блок управления автоматической системой со встроенным универсальным радиоприемником и два пульта-передатчика, совместимые с этим приемником.

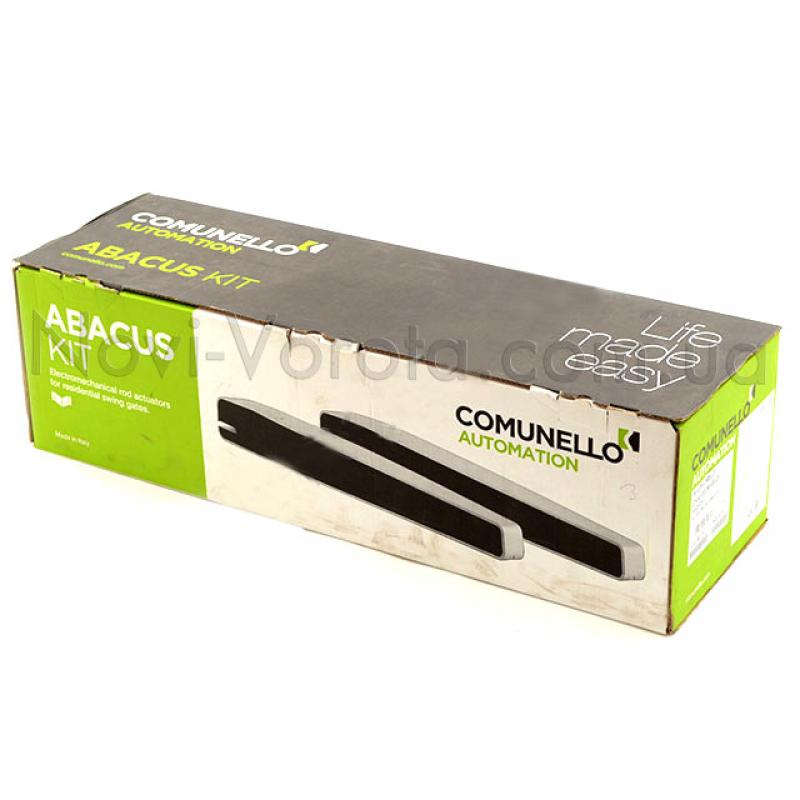

Привод и монтажный набор упакованы в фирменную картонную коробку с логотипом Comunello и надежно зафиксированы внутри пенопластом:

Привод и монтажный комплект:

В коробке находятся:

• два линейных электропривода для двух створок распашных ворот AS220 (левый и правый);
• блок управления QUAD-24V-2M в отдельном шкафу из ABS-пластика;
• монтажный набор, в который входят оцинкованные кронштейны с винтом (АС70), задние длинные кронштейны (АС80) и регулируемые скобы (АС85) для каждого привода, а также рычаг для разблокирования приводов вручную.

Блок управления:

Блок управления при автоматизации распашных ворот один для двух механизмов, но располагается он не в самом приводе, как для откатных конструкций, а в отельном шкафу, который крепится поблизости от приводов – например, на опорном столбе либо прямо на заборе:

Блок управления QUAD-24V-2M многофункционален, и содержит встроенный радиоприемник, позволяющий запрограммировать до 120 передатчиков.

Если Вам нужно больше пультов – к блоку можно подключить внешний приемник RECEIVER, с которым можно программировать до 500 передатчиков.

Система управления:

Система управления автоматикой относится к обязательным элементам комплекта, по крайней мере, одна. Поскольку блок управления приводов оснащен универсальным встроенным радиоприемником, есть смысл использовать самый популярный вариант: от пульта-передатчика на этот приемник.

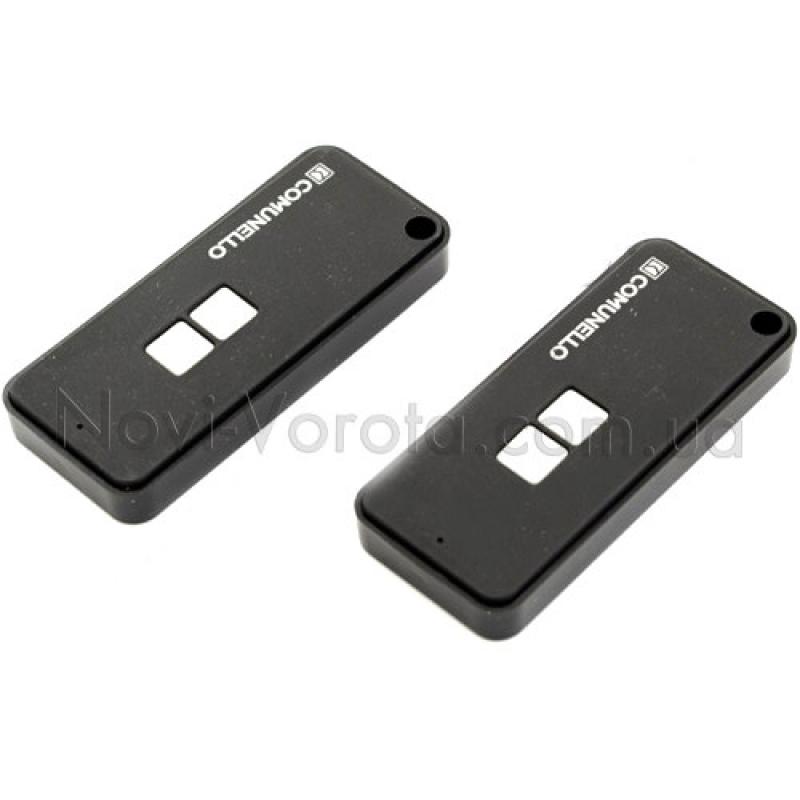

Мы включили в базовую комплектацию два пульта брелока с сенсорными клавишами и постоянно меняющимся 66-битным кодом, позволяющим не переживать о возможном клонировании передатчика.

Предлагаемые пульты (модель KEEP 2) оснащены литиевыми батарейками 3 Vdc с 2-летним рабочим ресурсом.

Две клавиши на передатчиках позволяют прописать на каждую из них отдельную автоматическую систему (например, домашние и гаражные ворота), но если Вам доступно управление большим количеством автоматик – есть четырехканальные модели.

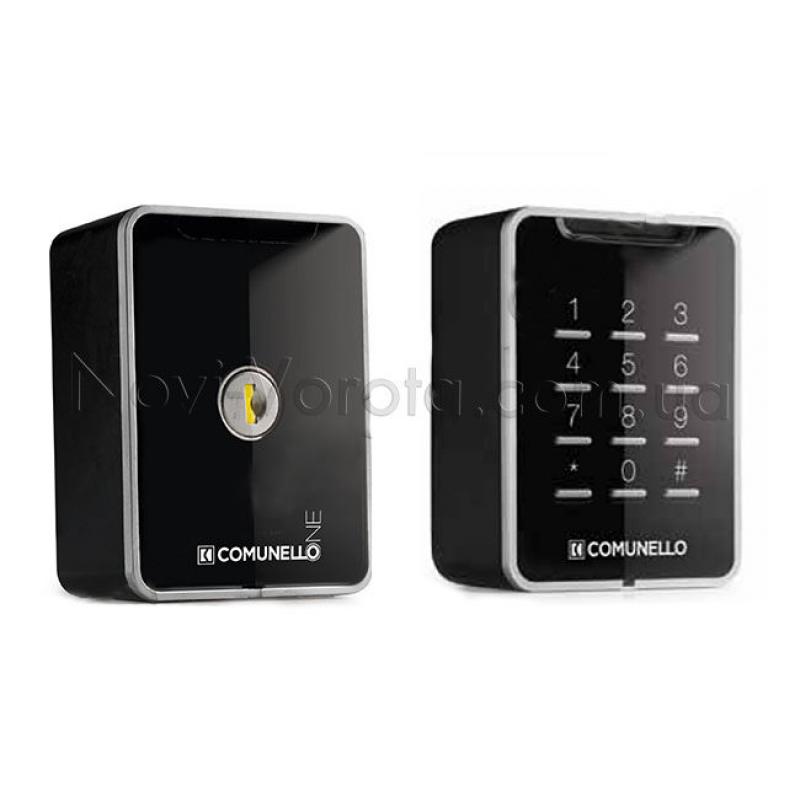

Кроме пультов воротами можно управлять посредством ключа-выключателя (обычного либо с евроцилиндром), клавиатуры (обычной или радиокодовой), а также использовать транспондерную систему и декодер.

В качестве резервной системы управления (иногда ворота нужно открыть без пульта) чаще всего используют ключ-выключатель с обычным замком INDEX либо клавиатуру ТАСТ (обычную):

Аксессуары комфорта и безопасности: что, для чего и насколько необходимо

Наиболее популярными аксессуарами для автоматических ворот являются резервная система управления и резервная система питания.

Поскольку двигатель нашей модели питается от постоянного тока напряжением 24В, для нее доступно подключение аккумуляторных батарей Battery АС50. При отключении основного источника энергии автоматика сама переключится на питание от батарей, а после возобновления электроснабжения – сама вернется к питанию от электросети. То есть, перебои в электроснабжении Вас никак не заденут.

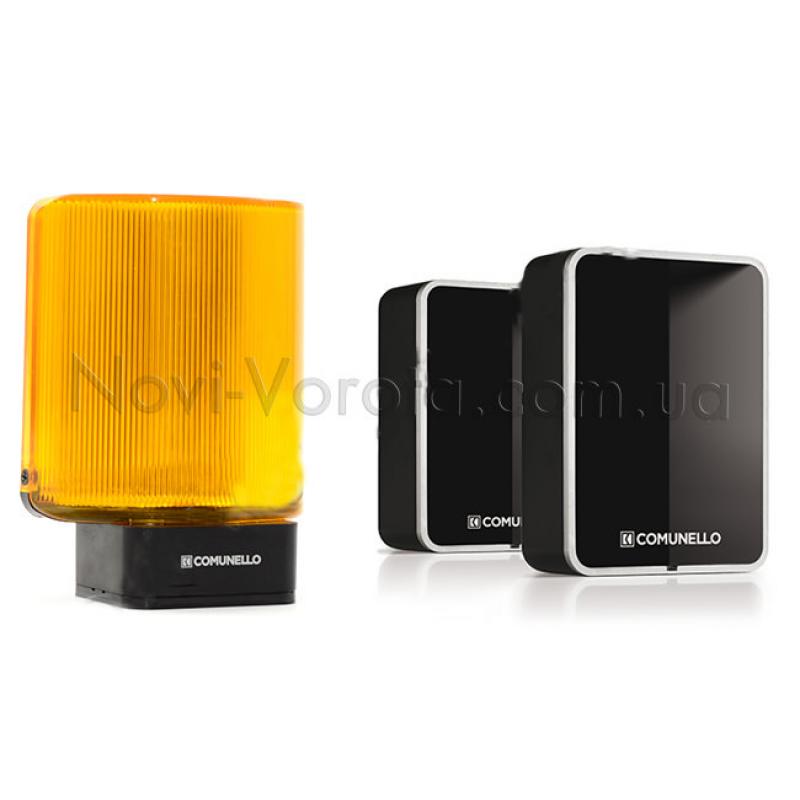

К аксессуарам безопасности относятся сигнальная лампа и фотоэлементы.

Сигнальная лампа – это проблесковый маячок белого либо оранжевого цвета, призванный информировать о работе движущегося механизма миганием с интервалом один раз в секунду. Такой сигнал является общепринятым и он понятен всем взрослым людям, поэтому лампу следует установить так, чтобы она была видна с улицы и во дворе.

Если воротами пользуются больше одного человека, лампа не только предупредит сторонних людей о движущихся створках, но и подскажет водителю, который собирается пересечь проезд, можно ехать или нет: если работает маячок, значит, кто-то послал сигнал автоматике закрыть ворота.

Модель SWIFT LED оснащена встроенной антенной, которая увеличивает дальность действия пульта с 35м до 100м и эту лампу можно установить как на горизонтальную, так и на вертикальную поверхность.

Фотоэлементы – это система обнаружения препятствий, причем единственная, которая останавливает ворота до удара, а не после него.

Они представляют собой инфракрасные датчики, которые крепятся парно в створе ворот и сканируют проезд посредством инфракрасного луча. Если луч прервать – створки остановятся, а если они закрывались, начнут открываться.

Модель DART можно крепить прямо к опорным столбам, а можно устанавливать на специальных стойках на некотором расстоянии от ворот– так они раньше отреагируют на препятствие.

Эти стойки могут быть различной высоты (0,5м или 1,0м), есть даже модификация, позволяющая крепить на одной стойке два аксессуара – например, фотоэлемент и клавиатуру.

Предложенные варианты комплектации не являются неизменными – Вы можете выбрать все, что Вам нравится, причем не обязательно даже привязываться к производителю – более дешевые сигнальные лампы, фотоэлементы или даже пульты китайского производства никак не повлияют на работу автоматики, поэтому можно удешевить комплект за счет такой «замены» аксессуаров.

Если интересно – звоните и озвучивайте свои пожелания.

Впишите свой номер в форму, и мы перезвоним вам в течении 20 мин в рабочее время.

Не знаешь какой комплект выбрать? Посоветуйся с опытными установщиками ворот!

Телефон

Или перезвоните нам сами

+38 (095) 876-90-00

+38 (067) 502-71-89

Зарегистрироваться

Общие характеристики модели

В первую очередь хочется отметить стильный и крутой дизайн всей продукции этого бренда – она узнаваема в своем черно-белом минималистичном стиле и выглядит реально дорого.

Корпус приводов выполнен из литого под давлением алюминия, который вообще не подвержен коррозии, а лицевая его сторона сверху покрыта полимерной краской черного либо белого цвета.

Степень защиты оболочки – IP24D, что примерно соответствует более привычному для нас индексу IP44, то есть, механизм защищен от попадания внутрь твердых частиц диаметром ≥ 1мм, а также от водяных брызг, летящих в любом направлении.

Доступные модификации:

Производитель предлагает три модификации данной модели с двигателем, который питается от постоянного тока напряжением 24В:

• AS220 24V FM - с механическими концевыми выключателями;
• AS220 24V FE - с магнитными концевыми выключателями;
• AS220 24V FE E - с магнитными концевыми выключателями и энкодером.

Концевые выключатели – это система информирования блока управления о достижения створками крайних точек на открытие и закрытие (после чего блок прекращает движение и отключает мотор).

Механическая система состоит из двух микрокнопок, размещенных по краям штока с резьбой внутри привода. По этому штоку движется каретка, прикрепленная к створке, и доезжая до одной из кнопок, каретка нажимает на нее, размыкая таким образом реле. Блок управления получает сигнал о «прибытии» створки в конечный пункт и отключает мотор.

Магнитная система действует по такому же принципу, но по краям штока размещены два разнополярные магнита, которые при «встрече» с датчиком на каретке тоже размыкают реле и сигнализируют блоку управления об окончании маневра.

Разница между механической и магнитной системами в том, что микрокнопки зимой иногда примерзают и блок управления получает от них некорректные сигналы, а магнитам мороз не страшен. Но механика дешевле.

Энкодер – это тоже магнитный датчик. Он обеспечивает постоянное информирование блока управления о местонахождении створок, поэтому закрываются ворота такой автоматикой с миллиметровой точностью. Кроме того, энкодер работает как система обнаружения препятствий – если створка «затормозит» о Ваш автомобиль, он пошлет блоку управления сигнал остановить движение и направить ворота двигаться в обратную сторону.

Кроме перечисленных модификаций производитель предлагает для данной модели еще версии с питанием двигателя от переменного тока с напряжением 230В:

• AS220 230V FM - с механическими концевыми выключателями;
• 230V FM E - с механическими концевыми выключателями и магнитным энкодером.

Есть даже возможность заказать автоматику с питанием мотора от напряжения 110В, но я пока не встречал клиентов на такую модификацию.

Двигатель:

Наиболее популярной модификацией является предлагаемая Вам модель - AS220 24V FM с низковольтным мотором и механическими концевыми выключателями.

Сам механизм питается от переменного тока с напряжением 230В, но его движок - от постоянного тока с напряжением 24В. Преобразование происходит с помощью понижающего трансформатора.

В инструкции по эксплуатации модели производителем приводятся показатели потребления тока, мощности и тягового усилия мотора, и для низковольтной модификации они вполне приличные:

• мощность – 70 Вт;
• максимальное тяговое усилие – 1500 Н;
• номинальное тяговое усилие - 500 Н;
• потребляемый ток – 3,0 А.

Я рекомендую всегда проверять реальность показателя мощности расчетным путем как произведение параметров потребляемого тока и напряжения питания двигателя:

3,0 А х 24 В = 72 Вт.

Как видите, в паспортных характеристиках указана реальная мощность мотора, то есть номинальный показатель, который под нагрузкой будет увеличиваться. Ему соответствует номинальное усилие 500 Н (Ньютон).

Дело в том, что часто приходится видеть в технических характеристиках вместо номинальной мощности максимальный показатель, который никак не отражает реальные возможности мотора и эта «максимальная мощность» может быть завышена относительно номинальной даже в 10 раз.

В приводе AS220 24V максимальное усилие втрое выше номинального, что дает основания предполагать тройной запас мощности двигателя.

Двигатель с питанием от постоянного тока обычно менее мощный, чем 230-вольтовый, но у таких моделей свои преимущества: такие движки не перегреваются и часто могут работать с высокой интенсивностью.

Интенсивность – это процентное соотношение допустимого времени работы мотора и обязательного остывания. Приводы с показателями более 70% относятся к промышленной группе, а до 40% - к бытовой.

Приводы AS220 имеют интенсивность только 30%, и это говорит о том, что в течение условного часа модель может работать не более 18-ти минут, причем даже с перерывами, а оставшиеся 42 минуты мотор должен остывать.

Кроме того, они ограничены по времени безостановочной работы (не более 10-12 минут), поэтому их можно устанавливать исключительно на ворота частного дома или дачи, но мощность 230-вольтовых моторов выше.

Приведу сравнительную таблицу характеристик автоматики AS220 с двигателями разных модификаций:

При выборе автоматики для ворот всегда следует внимательно изучить возможности двигателя по его интенсивности и мощности: если движок окажется слабеньким по этим показателям, ему придется постоянно работать с перегрузками, что может значительно снизить срок его эксплуатации.

Однако брать модель «с запасом» тоже нецелесообразно, поскольку излишки интенсивности использовать невозможно – Вы не будете открывать ворота частного дома по 40 раз в час, но каждый дополнительный процент стоит дополнительных денег.

Излишняя мощность тоже не пригодится, поэтому нет смысла платить за дополнительные Ватты.

Редуктор:

В автоматике Comunello Abacus производителем используется редуктор червячного типа – самый простой и надежный вариант из существующих. Такое название редуктор получил ввиду внешней схожести на червя винта, закрепленного на валу двигателя.

Крутящий момент от двигателя через этот винт далее передается посредством конических передач:

Открыв корпус привода мы видим, что в редукторе используются шестерни из различных материалов: ведущая сделана из бронзы, но одна из ведомых выполнена из технопластика (вторая из стали):

Производитель позиционирует этот пластик как инновационный материал, и у меня нет оснований не верить в его особенные свойства.

Смущает только один момент: рабочая температура эксплуатации автоматики Comunello Abacus ограничена рамками от -20°С до +50°С и этот коридор в точности совпадает с температурой использования полимеров, за пределами которого пластмасса может менять свойства.

Обычный (не инновационный) пластик при более низких температурах может становиться хрупким, а при более высоких температурных показателях иногда под нагрузкой деформируется.

Возможно, полимерная шестерня в этом приводе вообще никогда не сломается – пока никто еще не принес к нам в сервисный центр сломанную шестеренку производства Comunello.

Если все-таки сломается – не критично. На оригинальном итальянском сайте производитель предлагает под заказ комплектовать механизмы бронзовыми шестернями вместо пластиковых. Это значит, что мотор не сгорит, если Вы замените пластик металлом.

Были случаи, когда наши соотечественники брали самые дешевые приводы с пластиковыми редукторами и просто вытачивали вместо пластмассовых шестеренок точно такие же из металла. Однако конструкторами этот момент был учтен, поэтому после замены родных шестерен металлическими сразу сгорал двигатель.

В редукторе Comunello Abacus замена полимерной шестерни на металлический аналог вполне допустима.

Еще одной особенностью червячного редуктора является его самоблокирование, когда отключен движок – Вы не сможете сдвинуть створки с места при неработающем двигателе. Это хорошо, поскольку замок на ворота не нужен (и так никто с улицы не откроет), но следует подумать, как Вы сами попадете во двор при отключенном электричестве, поскольку механизм для разблокирования вручную расположен непосредственно на самом приводе, а специальный рычаг для его активизации идет в комплекте:

Если у Вас нет отдельной калитки, данная модель позволяет подключить резервную систему питания, состоящую из двух аккумуляторных батарей по 12В (23-вольтовый мотор не может быть оснащен резервным аккумулятором).

Блок управления:

QUAD-24V-2M – многофункциональный блок управления электроприводами для распашных ворот последнего поколения. Он используется один для двух механизмов и крепится поблизости приводов. Блок включает в себя плату управления и универсальный встроенный радиоприемник на 120 передатчиков.

Блок расположен в специальном шкафу из ABS-пластика, который крепится к воротной конструкции и помещен в собственный защитный корпус, на который выведено меню настроек и LED-индикаторы, что облегчает эти настройки – для программирования платы Вам не придется снимать корпус.

Подключения осуществляются легко благодаря наличию удобного доступа к клеммной колодке и «утопленному» монтажу, сами настройки просты и понятны, что позволяет установить данную автоматику самостоятельно и не платить за монтаж сторонней организации.

При этом плата управления достаточно функциональна:

1) выбор режима управления (пошаговый, автоматический, ручной);

2) настройка времени работы привода и времени замедления в конечных положениях створок;

3) настройка времени, через которое привод закроет ворота автоматически (если Вы забудете);

4) створки могут начинать движение не одновременно, а с выставленным интервалом;

5) регулирование усилия в начале движения и в конце;

6) плавный старт/стоп не допускает резких рывков и бережет детали;

7) режим «калитки» позволяет открыть ворот частично и не ждать пока они полностью откроются, а потом закроются;

8) система обнаружения препятствий, реагирующая на увеличение усилия – створки остановятся (только для низковольтной модификации);

9) режим «многоквартирный дом» - это тоже своего рода система обнаружения препятствий: если Вы послали сигнал на открытие ворот, другой человек в это же время не закроет их со своего пульта;

10) настройка логики работы сигнальной лампы (мигание либо просто свет и мигание одновременно с движением створок либо немного раньше);

11) активируется работа фотоэлементов на открытие (когда автомобиль попадает в зону их действия, ворота открываются);

12) настраивается автозакрывание через заданное время после срабатывание фотоэлементов на открытие;

13) функция «фототест» проверяет исправность фотоэлементов перед началом движения.

Пределы использования AS 220 (224)

В инструкции по эксплуатации данного привода производителем четко указаны максимально допустимые вес и длина створки, позволяющие применение модели Comunello Abacus 224: это вес до 300кг и длина до 2,2м.

Если Ваши ворота имеют такие габариты или близкие к ним – эта автоматика Вам не подходит, поскольку любой максимальный параметр характеризует способность механизма справляться с нагрузками от него одного.

В данном случае мы имеем два максимальных габарита, и они никак не учитывают друг друга.

В инструкции по эксплуатации привода Abacus 224 кроме максимальных габаритов створки, для которой он предназначен, производителем в графическом изображении указаны пределы использования механизма, учитывающие уже два максимальных параметра.

График зависимости допустимой длины створки в метрах (по вертикали) от ее веса в килограммах (по горизонтали):

На графике цветом обозначена область применимости модели при температуре +20°С без влияния каких-либо климатических и прочих нагрузок.

Это значит, что к собственному весу створки следует добавить все возможные дополнительные нагрузки Ваших конкретных ворот (ветер, снег, лед, сопротивление воротной конструкции).

Наиболее значимой нагрузкой для распашных ворот в Украине я бы назвал ветровое давление: попробуйте открыть и закрыть створки в тихую погоду, а для сравнения, сопротивляясь порыву ветра – Вы сами все поймете.

На графике применимости модели ветровая нагрузка не учтена, поскольку ее влияние зависит от типа Вашей створки и от ветрового показателя региона (в нашей стране он варьируется от 40 до 60 кг/м²).

На решетчатые ворота ветер практически не оказывает влияния, поскольку нагружает лишь прутья решетки, но если Ваша створка зашита наглухо – парусность даст нагрузку на привод даже большую, чем собственный вес ворот.

Покажу, как увеличивается вес глухо зашитого полотна под воздействием ветра на примере створки весом 200кг, длиной 1,5м и высотой 2,0м (это в пределах применения AS 220):

• при показателе 40 кг/м²: 200 кг + (1,5 м х 2,0 м х 40 кг/м²) = 320 кг;
• при показателе 60 кг/м²: 200 кг + (1,5 м х 2,0 м х 60 кг/м²) = 380 кг.

Как видите, при любом нормативном показателе вес створки под влиянием ветра увеличивается настолько, что она больше не вписывается даже в максимальные габариты ворот.

Однако кроме ветра зимой створки могут догрузить снег и лед, и этот дополнительный вес зависит от художественных особенностей Ваших ворот – чем больше ниш и планок на створках, тем больше в них поместиться снега и льда.

Еще одной нагрузкой может стать тугой ход створок: попробуйте задать им ускорение рукой и определите: насколько легко ворота движутся. Если тяжело – отрегулируйте, поскольку привод кривую конструкцию не потянет.

Далее следует собрать все дополнительные нагрузки воедино и добавить их к собственному весу створки. Если этот увеличенный вес вписывается в пределы использования модели – можете ее брать, но если нет – подбирайте более мощную.

В основном наши клиенты просто умножают собственную массу своих створок на два и подбирают приводы для удвоенного веса. Так действительно можно учесть дополнительные нагрузки ворот, но если створка зашита наглухо, на ней множество ниш и планок и площадь ее большая – умножать ее собственный вес нужно не на два, а на три.

Возможно, Вам сложно определить консолидированную нагрузку своих ворот. В этом случае можете обратиться к нашему специалисту за помощью в рамках бесплатной консультации.

Впишите свой номер в форму, и мы перезвоним вам в течении 20 мин в рабочее время.

Не знаешь какой комплект выбрать? Посоветуйся с опытными установщиками ворот!

Телефон

Или перезвоните нам сами

+38 (095) 876-90-00

+38 (067) 502-71-89

Зарегистрироваться

Кроме нагрузок своих ворот, при выборе автоматики следует учитывать и ее установочные размеры.

Наш привод относится к линейному типу – это значит, что внутри механизма по штоку с резьбой движется каретка, и когда шток укорачивается, створка открывается (вовнутрь), а когда удлиняется – закрывается:

Линейный (или червячный) – потому, что движение каретки по штоку прямолинейное. Это самый простой, надежный и дешевый тип автоматики для распашных ворот (еще бывают рычажные и подземные приводы), поэтому он используются в 95% случаев.

Если Ваша воротная конструкция позволяет монтировать такие приводы – монтируйте, но внимательно посмотрите на допустимые установочные размеры, особенно на расстояние от места крепления створки к опорному столбу до внутреннего края опоры (на схеме ниже это размер W).

Схема крепления привода AS 224 (вид сверху):

Зависимость угла открывания створки от места крепления Abacus 224 (220):

Модель может быть установлена на ворота, у которых не слишком широкие опорные столбы и параметр W не превышает 8см при открывании на 90°, а если Вам нужно открывать ворота на 110°, то размер W не должен быть более 5см.

Если Вы проигнорируете допустимые установочные размеры и смонтируете автоматику Comunello Abacus 224 на ворота с широкими опорами – створки не будут закрываться, поскольку углы опорных столбов будут мешать.

Для владельцев ворот с широкими опорами производители обычно предлагают модели рычажного типа (они действуют по принципу человеческой руки: два рычага соединены подвижным шарниром), но такая автоматика менее мощная, менее надежная и более дорогая.

Сегодня на рынке появились телескопические модели линейного типа со специальными кронштейнами крепления на широкие опоры, которые позволяют монтаж при размере W до 17см Miller Technics и даже до 35см Rotelli .

Остальные параметры автоматики Comunello Abacus 224 приведу в таблице с техническими характеристиками.

Технические характеристики модели Comunello Abacus 224:

Класс изоляции 3 (SELV) - это безопасное для человека напряжение, не требующее особых мер предосторожности, а «SELV» в переводе с английского обозначает «безопасное сверхнизкое напряжение».

Ресурс оборудования до ТО – это расчетное количество открываний и закрываний створок, заложенное конструкторами техники до планового технического обслуживания, которое заключается в осмотре механизма с целью определения степени изношенности деталей.

Модель AS224 рассчитана на 10000 рабочих циклов или 6 месяцев до планового сервисного обслуживания, и это приличный показатель, поскольку чаще встречается ресурс 1000-2000 рабочих маневров.

Выводы и рекомендации:

Мы с Вами разобрали автоматику для распашных ворот весом до 300кг с длиной створки до 2,2м - Abacus 224 (220) от итальянского бренда Comunello и можем резюмировать:

1. Данный электропривод предназначен для автоматизации створок не тяжелее 150кг и не длиннее 1,1м, поскольку максимальные габариты ворот, указанные производителем в инструкции по эксплуатации модели, не являются приемлемыми для установки этого механизма – они отражают его способность справляться с нагрузкой от каждого из этих габаритов в отдельности.

Для работы автоматики в штатном режиме с учетом климатических нагрузок (ветер, снег, лед) следует просуммировать все возможные дополнительные нагрузки Ваших ворот – они могут оказаться значительными и в этом случае собственный вес створки должен быть еще меньше, чем 150кг.

2. Интенсивность использования автоматики 30% говорит о том, что мотор может работать на воротах частного дома или дачи, где один пользователь и нет большого транспортного потока.

Если Вам нужна автоматика для ворот многоквартирного дома, предприятия или офиса – подбирайте модель с интенсивностью не менее 50%.

3. Это линейный привод и установочные размеры не позволяют монтировать его на широкие опоры (расстояние от петель до внутреннего края столба не может превышать 5-8см в зависимости от угла открывания створок). При монтаже этого привода на более широкие столбы Вы не сможете закрыть ворота.

Если Ваши ворота еще не смонтированы, можно навесить створки не по центру опор, а в 5см от внутреннего края – тогда модель Comunello Abacus 220 может быть беспрепятственно установлена.

4. Двигатель привода AS 220 24V (AS 224) достаточно мощный для низковольтной модели – номинальный показатель 70Вт подтверждает тяговое усилие в 500Н (максимальное усилие – 1500Н). Это значит, что данная автоматика сможет без перегрузок работать на воротах (с габаритами в пределах применения) как летом, так и зимой.

5. Редуктор червячного типа вполне соответствует своему двигателю и способен «переварить» его мощность. Ведущая шестерня в редукторе сделана из бронзы, а две ведомых из стали и технополимера. Бронзовая и стальная шестеренки вообще не вызывают опасений, а полимерная со временем может потребовать замены.

Производитель утверждает, что этот материал является инновационным, и пока мы не слышали о проблемах с этой шестерней. Если все-таки «инновационному пластику» не подойдет украинский климат, мотор-редуктор рассчитан на возможность замены пластика металлом и производитель готов поставлять бронзовые детали.

6. Блок управления нового поколения оснащен всеми возможными и невозможными опциями, но любую из них можно настраивать по своему усмотрению. При всей своей функциональности, настройки платы просты и понятны, поэтому вполне реально монтировать данную модель самостоятельно, не привлекая стороннюю организацию – это поможет Вам сэкономит 50€ на оплате за монтаж.

7. Автоматика изготавливается в Италии, на высокотехнологичном и современном семейном предприятии Fratelli Comunello, и полностью сертифицирована согласно требованиям законодательных актов Евросоюза.

8. Гарантийное и послегарантийное обслуживание обеспечивается через представителя бренда, поскольку собственных сервисных центров Comunello в Украине пока нет.

Наша компания берет на обслуживание в своем сервисном центре в гарантийный и послегарантийный периоды все оборудование, которое наши специалисты порекомендуют установить на Ваши ворота.

Если у Вас остались вопросы – наши номера есть на сайте, и мы готовы проконсультировать Вас в телефонном режиме.

Если хотите, чтобы мы сами набрали Вас – оставьте свой номер, и мы вскоре перезвоним.

Впишите свой номер в форму, и мы перезвоним вам в течении 20 мин в рабочее время.

Не знаешь какой комплект выбрать? Посоветуйся с опытными установщиками ворот!

Телефон

Или перезвоните нам сами

+38 (095) 876-90-00

+38 (067) 502-71-89

Зарегистрироваться
