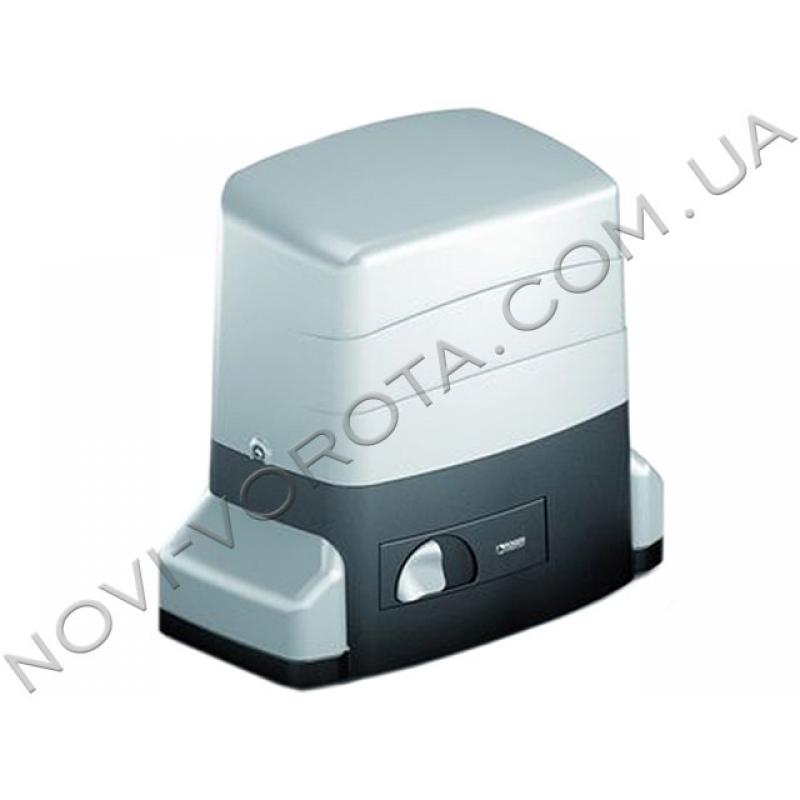

Roger R30. Серія приводів для відкатних воріт масою до 1200кг

Вартість приводів Roger R30

Мінімальний комплект: Привід з вбудованим блоком управління Сталева оцинкована зубчаста рейка (4м) Пульт дистанційного керування R80 / TX102 (2шт.) Купити

Максимальний комплект: Привід з вбудованим блоком управління Сталева оцинкована зубчаста рейка (4м) Пульт дистанційного керування R80 / TX102 (2шт.) Фотоелементи безпеки R90 / F1E (1 пара) Сигнальна лампа Купити

Технічні характеристики приводів для відкатних воріт Roger R30

Що дає покупка вороного обладнання у нас:

• Системи автоматизації, які ми пропонуємо, сертифіковані в Україні, а вартість їх рекомендована виробниками без будь-яких накруток.
• Випробовуйте приводи протягом року! Автоматику, яку рекомендував наш фахівець, можна тестувати протягом 365 днів і повернути, якщо щось не влаштує в її роботі. Зі свого боку ми гарантовано повертаємо за неї гроші в повному обсязі.
• Щоб самостійно встановити привід, а також додаткове обладнання, які ми рекомендуємо, в якості подарунка Вам буде надана покрокова інструкція, яка розроблена нашими інженерами.
• Щоб покупка не викликала сумнівів, ми не вимагаємо передоплату. Ви можете розплатитися, коли до Вас буде доставлено обладнання, і Ви перевірите його комплектацію.
• Замовлення буде відправлений протягом доби транспортною компанією в найближче до Вас відділення.
• Всі приводи, які ми рекомендуємо, обслуговуються в нашому сервісному центрі.
• Купуючи рекомендовану нами фурнітуру, Ви безкоштовно отримаєте інструкцію по самостійному виготовленню воріт.

Крім того, наш інженер розробить детальний креслення Ваших воріт, на якому будуть нанесені всі необхідні розміри, а також дані специфікації необхідних матеріалів, щоб Ви не купували нічого зайвого. У цій статті я розповім про автоматику для воріт серії Roger R30, А також про іншому додатковому устаткуванні, і умовах, в яких повинна нормально працювати воротная система. Всю статтю не обов'язково читати, кліком миші можна відкривати тільки розділ, що цікавить. Якщо і на це немає часу, зверніться для безкоштовної консультації до нашого фахівця.

Зміст статті:

• У чому принципова різниця між приводами серії Roger R
• Привід Roger R
• Блок керування.
• Зубчата рейка.
• Пульт дистанційного керування R80 / TX102.
• Фотоелементи безпеки R90 / F1E.
• Сигнальна лампа.
• Вимоги до фурнітури і навантаження, які впливають на роботу приводу.

Рекомендуємо також ознайомиться з матеріалом ➜ Як вибрати електропривід для відкатних воріт

У чому принципова різниця між приводами серії Roger R30

Основні відмінності між приводами можна побачити в технічних характеристиках, де автоматика має різні значення потужності, тягове зусилля, допустимі параметри воріт, які може переміщати привід. Також моделі розрізняються між собою системою відключення приводу при досягненні стулкою крайнього відкритого або закритого положення.

У приводів R30/403 (803, 1203) система зупинки механічна, а у автоматики R30/404 (804, 1204) магнітна.

Механічна система відключення являє собою металеві кронштейни, які закріплені по краях зубчастої рейки, а також пружину з кнопками відключення приводу, які знаходяться в його корпусі. Принцип зупинки автоматики такий: один з кронштейнів наближаючись до приводу, впливає на пружину, яка відгинаючись, натискає на одну з кнопок вимикача, в результаті чого роз'єднується ланцюг і мотор зупиняється. Механіка досить простий механізм і дешевше ніж магнітна система відключення, але для наших кліматичних умов не зовсім підходить.

Якщо на вулиці мінусова температура, пружина нерідко примерзає до одою з кнопок вимикача, тому автоматику неможливо включити, поки цей вузол не буде відігрітися. Затримався на зубчастої рейки сніг, може загрібати пружина до тих пір, поки не отогнется під його натиском і не відключить привід раніше, ніж ворота закінчили маневр. Щоб з цієї причини автоматика не давала збоїв, сніг регулярно доведеться прибирати. Пружина відключення, частково перебуваючи зовні приводу, і постійно контактує з атмосферними опадами, які можуть викликати у неї корозію. В результаті пружина, поржавев ​​через деякий час, може зламатися.

Магнітна система працює за таким же принципом, як і механіка, тільки на зубчастої рейки знаходяться різнополярні магніти, а в привід вбудований датчик-геркон. Магніт, наближаючись до приводу, своїм полем впливає на геркон і автоматика зупиняється. У будь-який час року магнітна система не дає збоїв, тому що природні чинники не впливають на магнітне поле. На цьому принципова різниця між приводами серії Roger R30 закінчується, тому я їх узагальню, і далі буду розповідати умовно про одну модель.

Привід Roger R30

Для швидкої і зручної установки приводу, в комплекті з ним йде монтажне підставу. Щоб точно виставити привід, є чотири регулювальних болта. У автоматики повністю металево редуктор, що не завжди є у аналогічних моделей інших виробників, у яких не рідко використовуються деталі з полімерів не зовсім підходять для роботи в наших кліматичних умовах. У редуктора Roger R30 провідна шестерня зроблена з бронзи, а зовнішня зі сталі і така конструкція здатна довговічне працювати.

Привід нереверсивний, тобто після його зупинки зубчасті передачі мотор-редуктора не дозволять зрушити ворота руками, так як вони знаходяться між собою в жорсткому зачепленні. Для того щоб була можливість переміщати стулку вручну, потрібно скористатися механізмом розблокування (він знаходиться в приводі) за допомогою ключа.

Блок керування

Блок управління - це електронна плата, що відповідає за всі функції автоматики. Вертикальне розміщення виключає негативне на неї вплив конденсату і пилу, крім того плата додатково захищена пластиковим футляром. Основні можливості автоматики, за які відповідає електронна плата управління.

• Відкривання / закривання воріт.
• Режим хвіртки. Стулку можна зупинити і зафіксувати в будь-якому місці проїзду.
• Автоматичне закриття воріт. Стулка сама закриється, коли пройде час очікування, яке можна ставити.

Зубчата рейка

Виробник автоматики Roger не надає даний елемент разом з приводами, тому в комплектацію ми його включаємо самостійно, тому що без нього автоматизація воріт неможлива. Стандартно ми пропонуємо рейку довжиною 4-е метра, яка підходить для проїзду шириною три метри, додатковий метровий відрізок необхідний, щоб забезпечити зчеплення цього елемента з приводом. Якщо Ваш проїзд більше або менше, розрахунок довжини рейки виконується таким чином: ширина отвору воріт + 1 метр. Ми пропонуємо зубчасту рейку, виготовлену з оцинкованої сталі, а не з полімерів, тому що в наших природних умовах тільки вона здатна прослужити тривалий час.

Пульт дистанційного керування R80/TX102

Передає сигнали радіоприймача частотою 433МГц. В умовах прямої видимості, дальність сигналу може досягати 150м. Інфрачервоний промінь статичний, тому його легко можна скопіювати на інші пульти. пульт R80/TX102 двох канальний, тому за допомогою його можна, наприклад, управляти домашніми воротами і шлагбаумом на роботі при відповідних настройках.  7 - Пульт дистанційного керування R80 / TX102

Фотоелементи безпеки R90/F1E

Сканують отвір на наявність перешкоди і є єдиним обладнанням в ворітної системі, яке виявляє перешкоду до того, як в нього упрутся ворота. Ці датчики встановлюються один напроти одного. Коли привід починає переміщати ворота, між фотоелементами створюється інфрачервоний промінь. Якщо він обірветься, що відкриваються ворота зупиняться, а закриваються, почнуть відкочуватися назад. Фотоелементи розміщують на стовпах воріт або на стійках, які трохи віддалені від стулки. Установка на стійках забезпечить більш раннє виявлення перешкоди.

Сигнальна лампа

Лампу зазвичай встановлюють, щоб її було видно з вулиці і двору. Цей сигнальний елемент, миготінням супроводжує переміщення стулки до повної її зупинки.

Вимоги до фурнітури і навантаження, які впливають на роботу приводу

Фурнітура. Щоб привід не відчував постійних перевантажень від подклиниванием стулки або перекосів, фурнітура належна мати точну геометрію і бажано все її елементи щоб були виготовлені з металу, а не з полімерів. Крім того потрібно враховувати можливе налипання снігу на сворке і утворення на її полотні льоду.

Особливо вони можуть погіршити ворота, якщо стулка має різноманітні декоративні рельєфні елементи. Також при мінусових температурах може примерзнути фурнітура та у приводу має бути достатньо потужності, щоб ворота зрушити з місця.

Вітрова навантаження через відкатні ворота має незначний вплив на роботу автоматики, але все ж має місце. Для розрахунку цих навантажень необхідно затратити чимало часу, тому приклад розрахунку я зараз наводити не буду. Для нормальної роботи автоматики з урахуванням всіх навантажень, достатньо максимальні параметри воріт, які вказані в технічних характеристиках, розділити на два і експлуатувати техніку з отриманими значеннями. На цьому стаття підійшла до кінця і якщо у Вас залишилися питання, зверніться до нашого фахівця для безкоштовної консультації.
