У цій статті йтиметься про приводи для розпашних воріт моделі Roger R23, а також додатковому обладнанню для управління та безпеки воріт. Також я розповім, на що слід звернути увагу перед купівлею ворітних систем. Стаття вийшла не надто короткою, але її можна не читати повністю, а ознайомитися лише з тим розділом, який вас цікавить. Якщо й на це немає часу, ви можете прямо зараз отримати безкоштовну консультацію, зв’язавшись із нашим фахівцем.

Дивіться мотори для воріт від інших виробників – великий вибір та доступні ціни!

Введіть свій номер у форму, і ми зателефонуємо вам протягом 20 хвилин у робочий час.

Задати питання фахівцю

Телефон

Або зателефонуйте нам самі

+38 (095) 876-90-00

+38 (067) 502-71-89

Задати питання

План статті:

• Показник інтенсивності автоматики.
• Привід Roger R23
• Обмеження використання моделі Roger R23
• Кріплення автоматики Roger R23 до стовпа воріт.
• Плата управління R70 з радіоприймачем.
• Пульт дистанційного керування R80 / TX102.
• Фотоелементи безпеки R90 / F1E.
• Сигнальна лампа.
• Додаткові навантаження, які можуть впливати на роботу приводу.

Показник інтенсивності автоматики

Залежно від величини цього показника приводи поділяються на побутові, напівпромислові та промислові. Автоматика побутового призначення призначена для експлуатації на воротах приватного будинку або дачі і зазвичай має показник інтенсивності не більше 40%. Приводи Roger R23 можна віднести до напівпромислового обладнання, оскільки вони мають показник 50% і можуть у штатному режимі переміщати ворота, через які проходить підвищений потік транспорту, але не надто великий.

Зазвичай таке обладнання використовують на невеликих паркінгах та стоянках біля будинку, розрахованих на кілька сімей. Обираючи автоматику для воріт, не слід нехтувати показником інтенсивності використання, оскільки, купуючи приводи з запасом потужності, переплата може виявитися подвійною, але ці можливості не будуть використані. Придбання ворітного обладнання, яке працюватиме на межі своїх можливостей, може призвести до швидкого зносу його елементів і, як наслідок, до виходу з ладу через нетривалий час. Нашим клієнтам не завжди вдається самостійно визначитися з необхідним показником інтенсивності, тому якщо Ви сумніваєтеся в правильності свого вибору, зверніться до нашого фахівця за безкоштовною консультацією.

Введіть свій номер у форму, і ми зателефонуємо вам протягом 20 хвилин у робочий час.

Задати питання фахівцю

Телефон

Або зателефонуйте нам самі

+38 (095) 876-90-00

+38 (067) 502-71-89

Задати питання

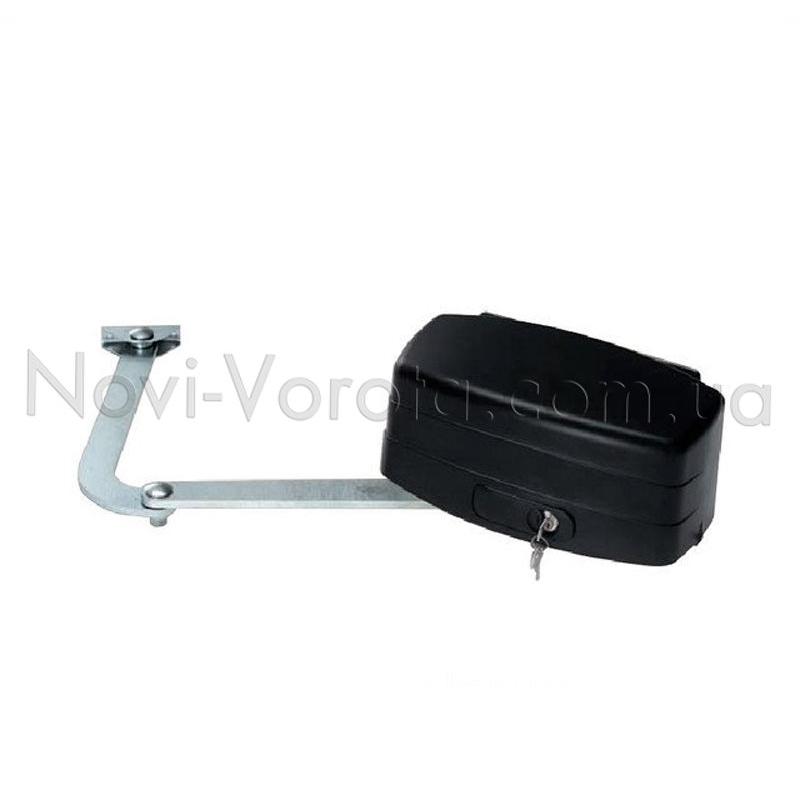

Привід Roger R23

Привід важельного типу – така конструкція складніша за лінійну, тому й коштує дорожче. Головною перевагою цієї конструкції є можливість встановлення на широкі стовпи. Важіль складається з двох металевих елементів, з’єднаних між собою посиленим шарніром. Для зупинки приводу, коли створка досягає крайнього відкритого або закритого положення, автоматика має кінцеві вимикачі.

Електродвигун потужністю 200 Вт забезпечує здатність приводу переміщувати створку масою до 800 кг. Автоматика Roger R23 є нереверсивною завдяки постійному зчепленню всіх зубчастих передач мотор-редуктора, що унеможливлює переміщення стулки вручну, коли привід не працює. Щоб зняти фіксацію, наприклад, під час аварійного відключення електроенергії, потрібно скористатися механізмом розблокування за допомогою ключа, що входить до комплекту.

Обмеження використання моделі Roger R23

Виробник Roger для своїх приводів вказує максимально допустимі параметри воріт (довжину та масу стулки), які не можна використовувати одночасно, оскільки ці значення обернено пропорційні – чим важча стулка, тим меншою має бути її довжина, і навпаки. Щоб автоматика працювала у штатному режимі, потрібно дотримуватися співвідношень, показаних на графіку:

Кріплення автоматікі Roger R20 до стовпа воріт

Щоб прівід нормально відкрівав і закрівав ворота, необхідно дотрімуватіся наступніх монтажніх схем і настановніх розмірів:

Якщо опори ваших воріт не надто широкі, зверніть увагу на приводи лінійної конструкції, які коштують дешевше Miller Technics і Rotelli.

Плата керування R70 з радіоприймачем

Плата та радіоприймач розміщені в пластиковій шафі для захисту від атмосферних опадів та можливих механічних пошкоджень. Шафа кріпиться у вертикальному положенні до опори воріт або паркану на висоті не менше 50 см, щоб взимку вона не опинилася в снігу. Усе обладнання автоматичної системи легко підключається до плати завдяки наявності на ній знімних клем. За справністю елементів керування та безпеки, а також надійністю електричних з’єднань можна стежити за допомогою червоних світлових індикаторів, розташованих на платі керування.

Електронна плата відповідає за такі можлівості обладнання:

• Відкривання та закривання воріт.
• Регулювання часу відкриття та закриття.
• Напівавтоматичний режим (Відкриті-Стоп-Закриті-Стоп).
• Автоматичний режим. Стулки автоматично закриються, коли пройде заданий час очікування.
• Режим колективного використання. Якщо один користувач подав команду закрити ворота, а другий відкрити, перший сігнал буде проігнорований, тобто ворота продовжать відкриватися.
• Режим присутності оператора. В даному випадку команди автоматиці подаються від стационарного вимикача натисканням та утримуванням кнопки відкриття або закриття, при цьому управляти приводами з пульта неможливо.

Радіоприймач отримує та передає сигнали платі управління від пульта на частоті 433МГц.

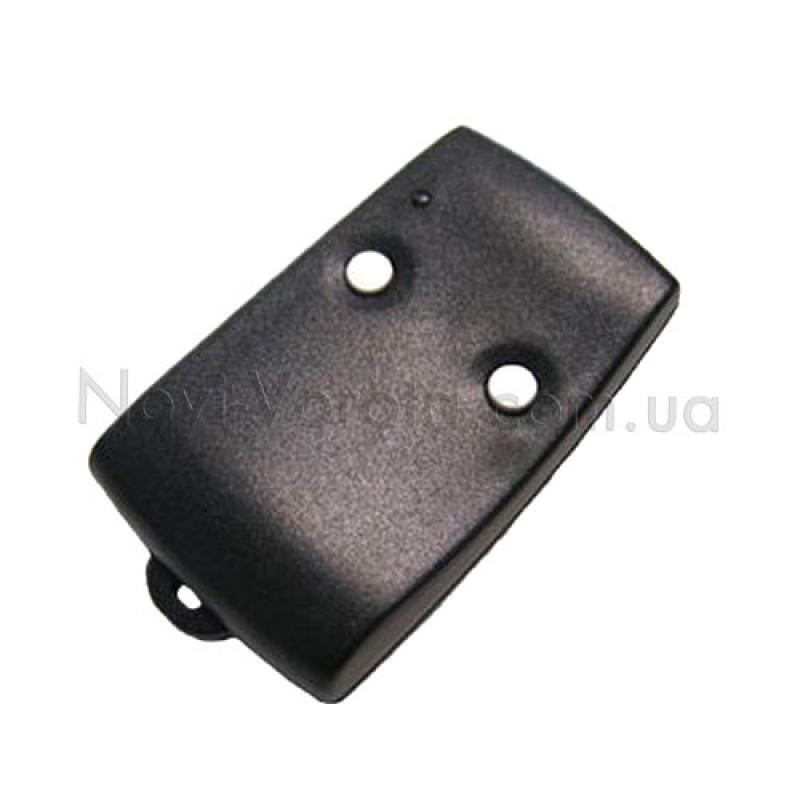

Пульт дистанційного керування R80/TX102

Цей пристрій призначений для передачі команд системі автоматизації на відстані. Цей спосіб керування є найпопулярнішим. За умови прямої видимості між приймачем і передавачем дальність дії пульта дистанційного керування може сягати 150 м. Сигнал пульта має статичний код, який без проблем можна скопіювати на інші пульти. R80/TX102 є двоканальним, тобто з нього можна подавати команди двом системам автоматизації, наприклад, гаражним воротам і шлагбауму на парковці за умови відповідних налаштувань.

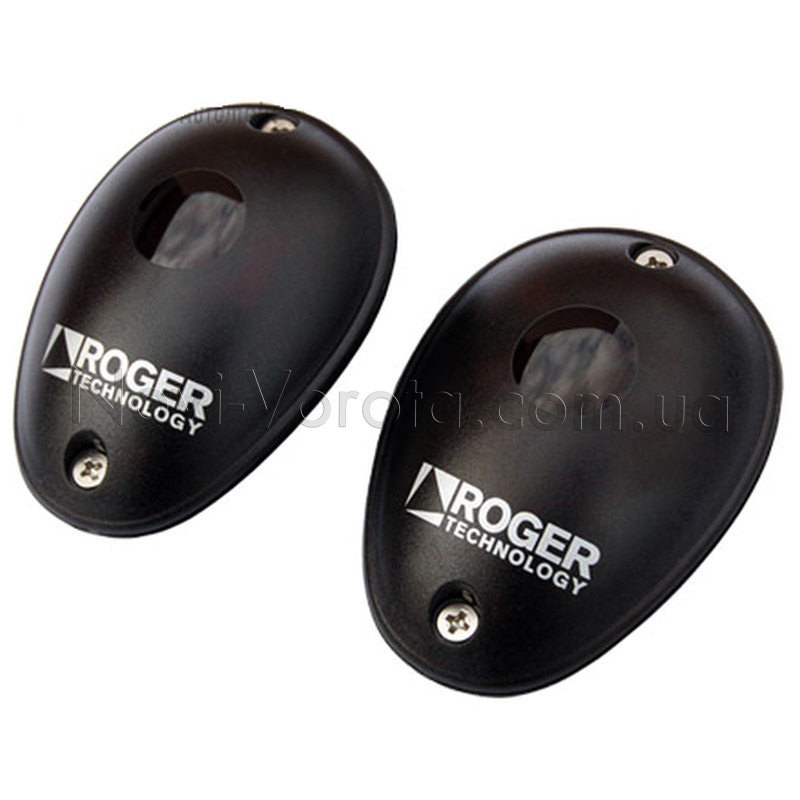

Фотоелементи безпеки R90/F1E

Це обладнання призначене для сканування проїзду, щоб система автоматики вчасно зреагувала на раптову появу перешкоди на шляху руху воріт і унеможливила зіткнення. Фотоелементи складаються з передавача та приймача інфрачервоного променя, який утворюється, коли приводи починають працювати, тому ці елементи безпеки встановлюються один навпроти одного. Якщо промінь перерветься перешкодою, створки, що зачиняються, почнуть відкриватися, а ті, що відкриваються, зупиняться.

Датчики кріпляться безпосередньо до стовпів воріт або розміщуються на стійках. На стійках перешкода буде виявлена раніше, оскільки промінь перебуватиме на відстані від стулок. Висота розміщення фотоелементів зазвичай становить 50-100 см від землі. Щоб підвищити безпеку, можна встановити додаткову пару датчиків за кілька сантиметрів від поверхні проїзду.

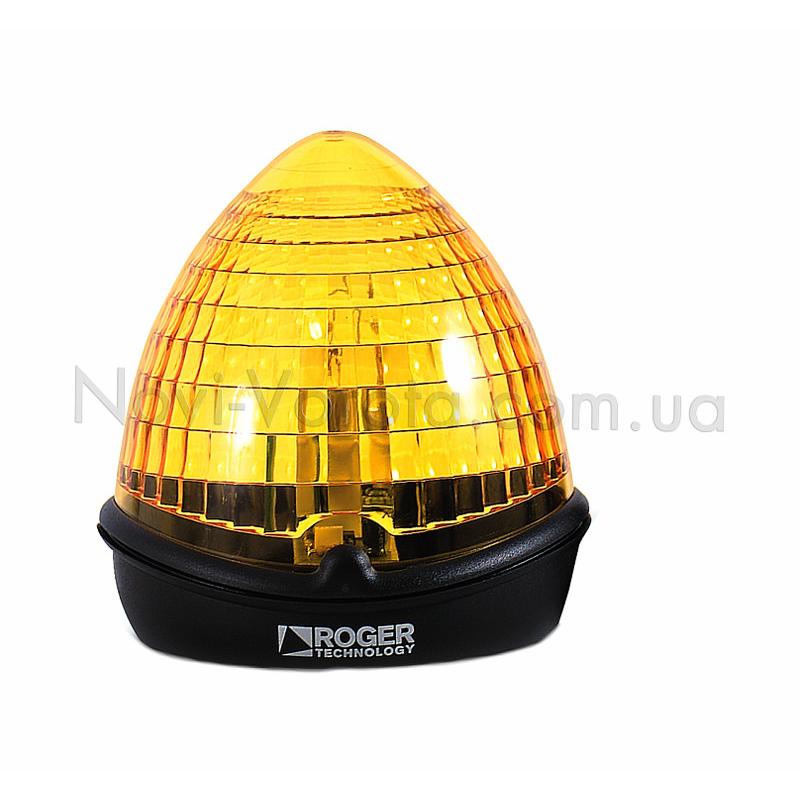

Сигнальна лампа

Її миготіння починається за пару секунд до початку руху воріт і припиняється, коли приводи зупиняються. Лампу потрібно розміщувати трохи вище за стулки таким чином, щоб її було видно з усіх боків.

Додаткові навантаження, які можуть впливати на роботу приводу

Основна маса виробників, вказуючи допустимі параметри воріт, не враховує додаткові навантаження, які можуть виникати. До таких навантажень слід віднести:

• Сніг та обмерзання.
• Вітровий тиск.
• Тугий хід воріт.

Сніг та обмерзання. Стулка може стати значно важчою, якщо вона має різні ніші та декоративні планки, на яких буде затримуватися сніг, а також на них може утворюватися лід. Кріплення стулки можуть примерзнути, тому привід повинен мати достатній запас потужності, щоб зрушити примерзлі ворота.

Вітровий тиск значно ускладнює роботу приводу, якщо стулка глуха, оскільки у вітряну погоду вона, як вітрило, буде ловити вітер і передавати від нього навантаження на привід. У нашій кліматичній зоні глуха стулка розміром 1,5×2,0 м може стати важчою більш ніж на 100 кг.

Тугий хід воріт може виникнути, якщо кріпильні елементи стулки не змащені або якщо під час переміщення вона має перекоси, що призведе до збільшення сили тертя. Якщо ці дефекти вчасно не усунути, привід може працювати з постійними перевантаженнями, які через деякий час можуть вивести його з ладу. Я зараз не буду наводити приклади розрахунків усіх навантажень, оскільки це займає чимало часу, але щоб автоматика працювала в штатному режимі, потрібно зазначені для неї параметри воріт (у технічних характеристиках) розділити щонайменше на два і на практиці використовувати отримані значення.
