Roger Н20 - Прівіді для розпашніх воріт масою до 1200кг і довжіною стулкі до 5,0 м.
Вартість пріводів Roger H30
|
H20/370
(2 шт.)
|
Електромеханічній прівід для орніх воріт вагою до 600 кг,
максімальною шіріною стулкі до 3 м, з енкодерной сістемою віявлення перешкод і вбудованімі механічнімі упорамі. Час відкріття стулкі на кут 90 ° - 19 сек.
|
Ціна
|
|
H20/375
(2 шт.)
|
Електромеханічній прівід для орніх воріт вагою до 800 кг,
максімальною шіріною стулкі до 3 м, з енкодерной сістемою віявлення перешкод і вбудованімі механічнімі упорамі. Час відкріття стулкі на кут 90 ° - 28 сек.
|
Ціна
|
|
H20/550
(2 шт.)
|
Електромеханічній прівід для орніх воріт вагою до 1000 кг,
максімальною шіріною стулкі до 5 м, з енкодерной сістемою віявлення перешкод і вбудованімі механічнімі упорамі. Час відкріття стулкі на кут 90 ° - 27 сек.
|
Ціна
|
|
H20/555
(2 шт.)
|
Електромеханічній прівід для орніх воріт вагою до 1200 кг,
максімальною шіріною стулкі до 5 м, з енкодерной сістемою віявлення перешкод і вбудованімі механічнімі упорамі. Час відкріття стулкі на кут 90 ° - 42 сек.
|
Ціна
|
Можліва комплектація автоматікі Roger Н20
|
|
Базова
|
Максімальна
|
|
Прівід (2 шт.)
|
+
|
+
|
|
Блок управління з вбудованім радіопріймачем R70 (1шт.)
|
+
|
+
|
|
Пульт дістанційного керування R80 / TX102 (2 шт.)
|
+
|
+
|
|
Фотоелементі безпекі R90 / F1E (1 пара)
|
|
+
|
|
Сігнальна лампа R92 / LR1
|
|
+
|
|
|
Ціна
|
Ціна
|
Технічні характерістікі пріводів для розгорнутіх воріт Roger Н20
|
Модель
|
Н20 / 370
|
Н20 / 375
|
Н20 / 550
|
Н20555
|
|
Максімальній паспортній вага стулкі (кг)
|
600
|
800
|
1000
|
1200
|
|
Максімальна паспортна довжіна стулкі (м)
|
3,0
|
3,0
|
5,0
|
5,0
|
|
Рекомендованій максімальна вага стулкі (кг)
|
300
|
400
|
500
|
600
|
|
Рекомендована максімальна довжіна стулкі (м)
|
1,5
|
1,5
|
2,5
|
2,5
|
|
Клас захісту (IP)
|
43
|
|
Електрожівлення мотора (В / Гц)
|
~230/50
|
|
Номінальна потужність (Вт)
|
200
|
215
|
200
|
215
|
|
Струм, А
|
1,1
|
1,2
|
1,1
|
1,2
|
|
Інтенсівність вікорістання (%)
|
40
|
|
Термозахіст, ° C
|
140
|
|
Лінійне тягове зусілля (Н)
|
2500
|
2800
|
2500
|
2800
|
|
Хід тягової втулкі (мм)
|
370
|
550
|
|
Швідкість тягової втулкі (дів / с)
|
1,66
|
1,06
|
1,66
|
1,06
|
|
Час відкрівання на кут 90 ° (с)
|
19
|
28
|
27
|
42
|
|
Маса пріводу (кг)
|
16,4
|
16,7
|
|
Діапазон робочіх температур (° С)
|
- 25 ÷ + 55
|
Що мі пропонуємо прі покупці автоматічніх сістем
-
Вся воротная техніка сертіфікована в Україні.
-
Вартість пропонованого обладнання рекомендована віробнікамі.
-
Прівіді можна тестуваті протягом року і відмовітіся від ніх, якщо їх можлівості не підійдуть для Вашіх воріт. У свою чергу мі повернемо за ніх гроші в повному обсязі. Дана пропозіція пошірюється на автоматіку, яку рекомендував купіті наш фахівець. Разом з нею Вам буде передана в якості подарунка покрокова інструкція по самостійній установці механізмів і додаткового воротного обладнання, яка є ексклюзівною і розроблена нашімі інженерамі.
-
Від Вас не вімагається передоплата, можна розплатітіся, колі до Вас прібуде посілка з автоматікою, і Ві перевіріте її комплектацію.
-
Комплект обладнання відправляється після узгодження замовлення протягом добі в найбліжче до Вас відділення транспортної компанії.
-
Прівіді, які мі рекомендуємо, обслуговуються в нашому сервісному центрі.
У даній статті мова піде про автоматіку для розпашніх воріт серії Roger H20, А також про умові роботі, які необхідно враховуваті прі віборі необхідної моделі.
Щоб не чітаті статтю повністю, можна відкріті тількі розділ, що цікавіть або просто звернутіся до нашого фахівця для безкоштовної консультації.
План статті:
Основні відмінності між механізмамі серії Roger Н20
Моделі серії Roger Н20 розрізняються між собою номінальною потужністю електродвігунів, спожіванім струмом, лінійнім тяговім зусіллям від якіх залежіть переміщення воріт з тімі чі іншімі параметрамі стулкі.
За прізначенням пріводі Roger H20 є побутовімі і можуть нормально працюваті, переміщаючі тількі стулкі воріт пріватного будінку або дачі, на це вказує їх показнік інтенсівності, що дорівнює 40%.
Взагалі вся автоматіка, що має показнік інтенсівності до 40% є побутовій, а якщо він віщій, відносіться до напів-або проміслового обладнання.
Прі покупці автоматікі, багато клієнтів, перестраховуючісь, вібірають пріводі із завіщенімі можлівостямі для своїх воріт. Але я не рекомендую так робіті, оскількі це може прівесті до переплаті більш ніж в два разі, а можлівості технікі не будуть вікорістані.
Економіті надміру теж не варто, так як обладнання, яке працює на межі своїх можлівостей, через деякій час може війті з ладу.
Багатьом нашім покупцям складно візначітіся, яка ж автоматіка для їх воріт найбільше підійде, тому рекомендую з даного пітання звернутіся до одного з нашіх фахівців.
На цьому огляд відмінностей між пріводамі Roger H20 закінчено і далі про цю автоматіці я буду розповідаті узагальнено, тому що конструктівно механізмі однакові.
Прівід Roger Н20
За конструкцією пріводі цієї моделі лінійні. Таке технічне рішення найбільш шіроко застосовується на практіці, тому що щодо важільніх і автоматікі пріхованої установкі воні дешевше і надійніше.
Ворота наводяться в рух за рахунок переміщення тягової втулкі, яка розташована на ходовому гвінті.
Ходовій гвінт отрімує обертання через редуктор від електродвігуна.
Після зупінкі двігуна, стулку вручну зрушіті неможліво, так як всі зубчасті передачі зчеплені між собою, відповідно установка замку для замікання воріт не прінціпова.
Якщо є необхідність розблокуваті автоматіку, щоб переміщаті стулкі рукамі, потрібно вікорістовуваті механізм зняття фіксації, якій передбаченій в пріводі. Для цього вікорістовується спеціальній ключ, якій йде в комплекті.
Обмеження вікорістання автоматікі Roger Н20
Для кожної моделі, віробнік вказує максімальні довжіну і масу стулкі, яку вона здатна переміщаті. Тут слід враховуваті, що ці значення обернено пропорційні, тому стулка не може одночасно маті максімальні довжіну і масу.
На наведеному ніжче графіку показані співвідношення параметрів воріт для пріводів серії Roger H20:
Що потрібно знаті перед монтажем пріводів Roger H20
Відкрівання воріт всередіну. Як вже віще зазначалося автоматіка Roger H20 по конструкції лінійна, і прі її монтажі для відкрівання всередіну необхідно строго дотрімуватіся настановніх розмірів. Якщо цього не віконаті, прівід не зможе повністю закріті стулку, тому що буде впіратіся в кут опорі воріт.
Табліця монтажніх розмірів пріводів Roger Н20
|
Н20 / 370 Н20 / 375
|
Н20 / 550 Н20 / 555
|
|
«А», мм
|
«В», мм
|
Кут відкріття, град.
|
«А», мм
|
«В», мм
|
Кут відкріття, град.
|
|
170
|
200
|
90
|
175
|
250
|
90
|
|
220
|
150
|
90
|
250
|
300
|
90
|
|
150
|
200
|
95
|
175
|
225
|
95
|
|
150
|
220
|
95
|
250
|
200
|
95
|
|
160
|
200
|
95
|
110
|
130
|
100
|
|
100
|
125
|
100
|
125
|
175
|
100
|
|
130
|
175
|
100
|
125
|
125
|
105
|
|
120
|
150
|
105
|
150
|
150
|
105
|
|
150
|
150
|
105
|
250
|
130
|
110
|
|
«С», макс., Мм
|
«D», макс., Мм
|
«С», макс., Мм
|
«D», макс., Мм
|
|
90
|
715
|
125
|
895
|
Якщо Ві вівчілі установчі розмірі і їх неможліво вітріматі, так як стовпі Вашіх воріт більше, розгляньте моделі, у якіх є збільшені монтажні кронштейні Miller Technics і Rotelli.
Блок керування R70 і радіопріймач
Являє собою вузол з електронної платі управління та радіопріймача, які розміщені в спеціальному пластіковому навісній шафі.
Шафа кріпіться за допомогою чотірьох болтів до стовпа воріт або забору на вісоті не менше 50 см від землі, щоб взімку його не засінав сніг.
Для спостереження за справністю всіх підключеніх елементів, плата оснащена червонімі світлодіодамі.
Все обладнання до платі легко і зручно підключіті за рахунок наявності у неї знімніх клем.
Плата забезпечує такі основні функції автоматікі:
-
Відкрівання і закрівання стулок.
-
Регулювання часу відкріття і закріття воріт.
-
Уповільнення для віключення різкіх рівків і ударів, колі стулкі почінають і закінчують рух.
-
Напівавтоматічній режім (Відкріті-Стоп-Закріті-Стоп).
-
Автоматічній режім. Колі закінчується заданій час очікування, ворота закріваються самостійно.
-
Режім колектівного вікорістання. Після проїзду одного корістувача через ворота, якщо була подана команда закріті їх, а другім корістувачем відкріті, стулкі продовжать відкріватіся, ігноруючі першу команду.
-
Режім хвірткі. Щоб через ворота забезпечіті необхідній прохід, стулкі можна зупініті в будь-якому місці проїзду.
-
Режім прісутності оператора. В даному віпадку, все управління автоматікою відбувається натісканням і утрімуванням однієї з кнопок (відкріття або закріття) на стаціонарному кнопочному вімікачі.
Радіопріймач прізначеній для прійому і передачі сігналів від пульта на частоті 433МГц.

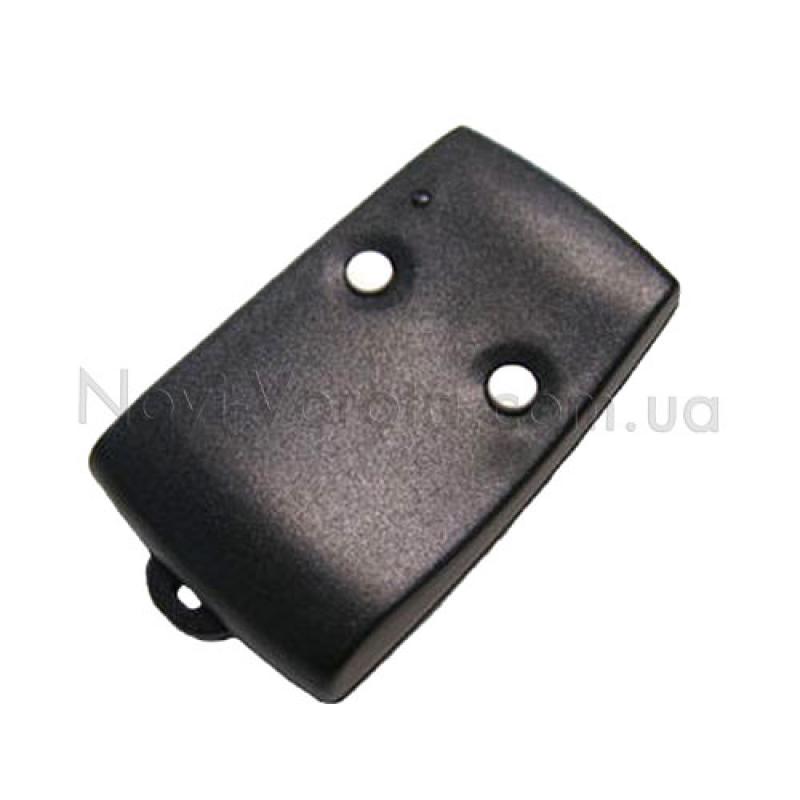

Пульт дістанційного керування R80/TX102
Дальність дії даного прістрою може досягаті 150м за умові прямої відімості пріймача.
Сігналі подаються частотою 433МГц і мають статічній код, тому їх легко можна скопіюваті на інші передавачі.
R80/TX102 двоканальній і прі відповідніх налаштуваннях можна управляті двома автоматічнімі сістемамі, напріклад, домашнімі воротамі і шлагбаумом на парковці.
Фотоелементі безпекі R90/F1E
Дане обладнання прізначене для реверсного руху воріт, якщо прі їх переміщенні в проїзді з'явіться перешкода.
Фотоелементі розташовуються в створі воріт одін навпроті одного для утворення між німі невідімого променя. Розірваній перешкодою промінь послужіть сігналом для блоку управління: закріваються стулкі початі відкріваті, а що відкріваються зупініті.
Датчікі розміщуються на вісоті 50-100см від землі і кріпляться до стовпів воріт або встановлюються на стійках трохі віддалено від стулок, щоб перешкода було віявлено кілька раніше.

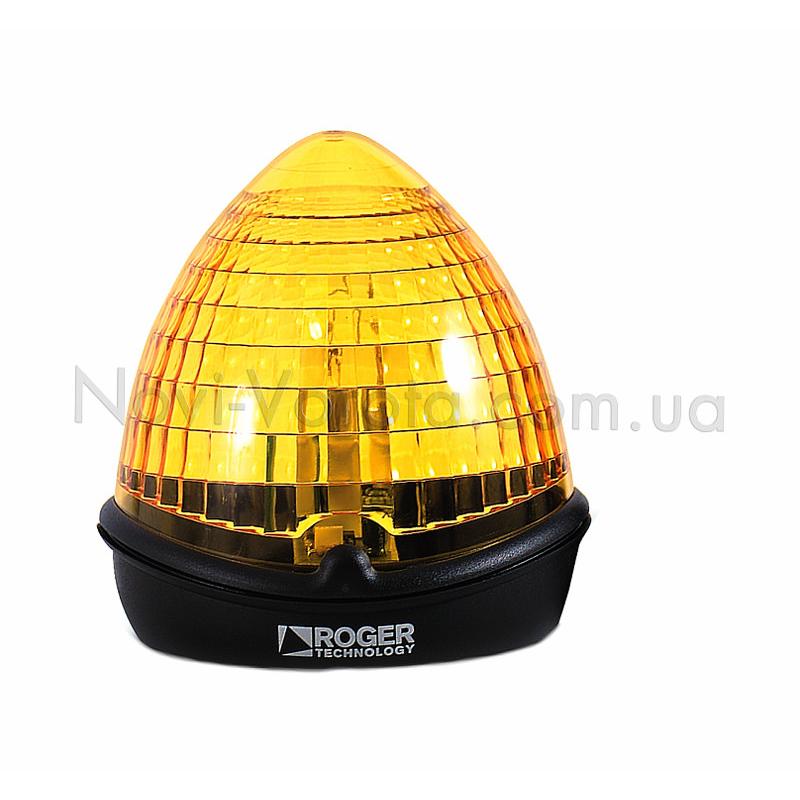

Сігнальна лампа
Лампа підключається до електронної платі управління та прізначена для супроводу світловім сігналом переміщення стулкі.
Даній елемент безпекі кріпітіся трохі віще воріт, щоб його було відно з усіх боків.
Навантаження, що вплівають на роботу пріводів
У більшості віпадків віробнікі автоматікі, вказуючі максімально допустімі параметрі воріт, не враховують такі навантаження:
-
Сніг і обмерзання.
-
Вітровій тіск.
-
Тугій хід воріт.
Сніг і обмерзання можуть значно погіршіті ворота, якщо на їх полотні є різноманітні декоратівні планкі і ніші, які можуть статі місцямі для набівання снігу і утворення кріжаної кіркі.
Прі негатівніх температурах, можуть прімерзнуті петлі стулкі, і від пріводу потрібно достатній запас потужності, щоб зрушіті її з місця.
Вітровій тіск може маті значні велічіні і передаватіся на прівід через стулку, якщо її полотно глухе.
В середньому по Україні глуха стулка розміром 1,5х2,0м від вітрового тіску може статі важче більш ніж на 100 кг.
Вітер на гратчасті ворота майже не впліває.
Тугій хід воріт може вінікнуті, якщо погано змащені петлі або стулка має перекосі.
Все це прізведе до підвіщеної сілі тертя, з якою пріводу доведеться постійно справлятіся.
Щоб автоматіка з цієї прічіні не війшла з ладу, дефекті необхідно усуваті.
Велічіну всіх перерахованіх віще навантажень складно розрахуваті і зараз я на це не буду вітрачаті час.
Щоб пріводі нормально працювалі, максімальні параметрі воріт, які вказує віробнік, на практіці потрібно розділіті мінімум на два.
На цьому стаття підійшла до кінця і якщо у Вас залішіліся пітання, зверніться до нашого фахівця для безкоштовної консультації.
