Привід Roger G30. Моделі для відкатних воріт масою до 2200 кг

Модельний ряд

Roger G30 - лінійка автоматики, яка включає кілька моделей, розрахованих на різні навантаження і з різним типом кінцевих вимикачів. Кожен привід йде з вбудованим блоком управління.

Для нашого клімату механічні концевики погано підходять, так як взимку працюють з перебоями і вимагають особливої ​​уваги (відігрівання, очищення).

Навантаження - по-перше, максимально допустима, а не рекомендована, по-друге, що враховує всі «доповнення» у вигляді снігу-льоду-примерзання-вітру і т.д., а не чиста вага воріт.

Комплектація

Блок управління має вбудоване виконання, тобто йде всередині корпусу самого приводу. Але для роботи воріт в автоматичному режимі цього не достатньо. Необхідно ще пристрій управління, за допомогою якого будуть подаватися команди. За замовчуванням звичайно йде пара пультів управління. Пов'язувати механізм зі стулкою покликана зубчаста рейка. У комплект найчастіше включають 4 м сталевий оцинкованої рейки для 3-х метрового проїзду, для більш широких прорізів варто докупити необхідну кількість метрових елементів. Та все це складають мінімальний комплект, що дозволяє системі працювати.

У рекомендований комплект крім обов'язкових елементів включають пристрої безпеки, так як на них економити нерозумно. Мінімальна комплектація при цьому розширюється сигнальної лампою і комплектом фотоелементів.

Є можливість придбати і інші аксесуари, в тому числі альтернативні пристрої управління. Це дозволить підлаштувати систему під власні запити.

Технічні дані приводів лінійки Roger G30

Всі моделі лінійки Roger G30 вимагають від джерела змінного струму ~ 220 В / 50 Гц, розраховані на роботу в температурному діапазоні від -25 ° С до + 70 ° С. Інтенсивність використання - 50%, що означає, що кожен цикл роботи двигуна повинен супроводжуватися рівноцінним інтервалом часу для його охолодження. Перегоріти мотору не дасть термодатчик, що спрацьовує при температурі + 150 ° С. Переміщення стулки йде зі швидкістю 9,5 м / хв.

Відмінність моделей, розрахованих на навантаження до 1800 кг від витримують 2200 кг будуть в наступних пунктах:

Чому техніку для воріт вигідно придбати у нас:

• Наші фахівці підберуть автоматику, яка дійсно впорається з реальними навантаженнями (врахують габарити воріт, клімат, особливості воріт).

• Пропоновані моделі поставляються за ціною, рекомендованої виробником, без зайвих переплат і прихованих витрат.

• Рекомендовані моделі доповнені покроковою інструкцією, розробленою нашими інженерами. Вона дозволяє встановити техніку самостійно, значно заощадивши на оплаті послуг майстрів.

• На запропоновані моделі діє реальна гарантія, є післягарантійне обслуговування, так як у нас є власний сервісний центр, склад, технічні фахівці.

• Топові моделі взагалі можна повернути протягом року, якщо їхня робота не виправдовує очікування (хоча вони настільки гарні, що розлучатися з ними ніхто не поспішає). Для Вас це додаткова впевненість, що техніка дійсно буде працювати як треба.

• Оплату можна робити після того, як товар буде оглянутий Вами в обраному відділенні вантажоперевізника.

• При покупці одночасно з фурнітурою діє система знижок на автоматику. До того ж з рекомендованими комплектуючими для воріт йде покрокова інструкція по створенню і монтажу стулки, а додатково можна запросити безкоштовний креслення конструкції з розрахунками і специфікаціями.

Даний огляд присвячується приводам для великих воріт серії Roger G30, а також устаткування, необхідного для створення ефективної автоматичної системи. Можна детально вивчити дане питання або ж отримати безкоштовну консультацію щодо вибору автоматики у наших фахівців.

Відмінні риси різних моделей лінійки

Як бачимо, моделі серії відрізняються потужністю двигуна, тяговим зусиллям і, відповідно, допустимими навантаженнями.

Крім того, є два варіанти системи зупинки приводу при закінченні маневру - за сигналом механічних або ж магнітних кінцевих вимикачів. Обидві системи являють собою вбудований в корпус приводу датчик і пару кронштейнів, які закріплюються на зубчастої рейки і взаємодіють з датчиком якраз при повному відкритті та закритті воріт. Принцип дії при цьому різний.

Рекомендуємо також ознайомиться з матеріалом ➜ Автоматика для відкатних воріт

У механічної системи датчик являє собою пару кнопок-вимикачів, між якими затиснута пружинка. Кронштейни - вигнуті сталеві пластинки. В кінці маневру один з кронштейнів відхиляє пружинку, яка натискає кнопку на протилежному боці, сигналізуючи про необхідність зупинки.

Система проста, зрозуміла і недорога. У теплу пору року працює відмінно, але ось взимку можливі збої. На морозі пружина іноді примерзає до одного з вимикачів, самі кнопки можуть підмерзнути, а значить, автоматика відмовиться працювати як належить до відігрівання датчика. Інша можлива проблема - відхилення пружинки снігом і льодом, осідають на зубчастої рейки, що буде викликати несвоєчасну зупинку ходу воріт. Так що після кожного снігопаду або обмерзання доведеться чистити рейку, а потім вже включати автоматику. Плюс наш клімат для датчика є серйозним випробуванням, викликає корозію металу пружини і окислення контактів кнопок, що прискорює знос або може викликати поломки, а значить, рано чи пізно цей датчик потребують ремонту або заміни.

Магнітна система використовує безконтактний механізм взаємодії. Як кронштейнів встановлюються різнополярні магніти, а датчик-геркон замикає той чи інший контакт якраз під впливом магнітного поля. Такі концевики на погодні умови не реагують, тому і працюють ефективно круглий рік.

Інших принципових відмінностей між різними моделями серії Roger G30 немає, так що далі відомості можна узагальнити - вони стосуються всієї техніки лінійки.

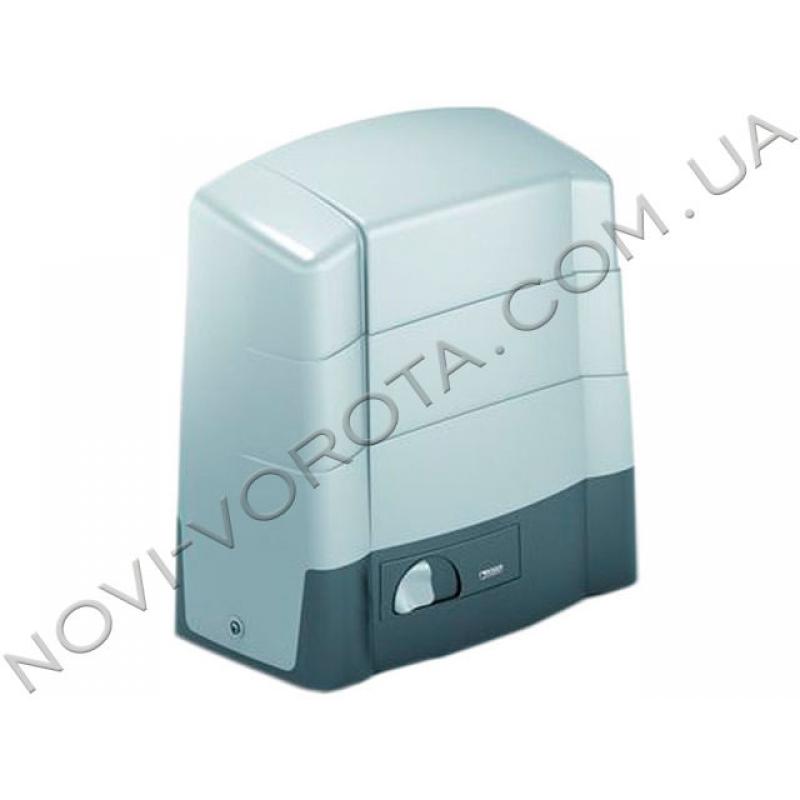

Привід Roger G30

Редуктор приводу повністю металевий, в конструкції не використовуються полімери, що є плюсом даної техніки. Пластик, що зустрічається у деяких інших виробників, в нашому кліматі не може служити довго, а метал більш зносостійкий і не ламається при виході за суворі температурні рамки. Якщо бути точніше, то провідна внутрішня шестерня моделі Roger G30 виконана з бронзи, а зовнішня - зі сталі.

Редуктор черв'ячного типу робить цю техніку нереверсивний. Це означає, що з зупинкою двигуна блокується можливість зрушити стулку, так що вручну відкрити ворота не вийде. Таке замикання забезпечується зчепленням зубчастих передач мотор-редуктора. Але якщо немає електроенергії, то механізм розблокування, захищений ключами, дозволяє перевести техніку в ручний режим.

Блок керування

Блок управління вбудований, тобто знаходиться в корпусі приводу. Плата розташована вертикально, що трохи ускладнює настройку в порівнянні з горизонтальними (трохи менш зручно виконувати маніпуляції). Перевагою ж такого розміщення є те, що плата менше схильна до накопичення пилу на поверхні, а також знижений ризик потрапляння на доріжки конденсату. Втім, є власна додаткова пластикова кришка, що підвищує захист.

Найбільш важливі функції, які контролює плата:

• • Відкривання і закривання воріт.
• • Можливість встановити режим хвіртки (часткове відкривання на певну відстань).
• • Налаштування автоматичного режиму, при якому закривання відбувається автоматично через заданий час.
• • Коректна взаємодія з аксесуарами безпеки.

Зубчата рейка

Як правило, сам виробник Roger поставляє виключно приводи і аксесуари. Постачальники автоматики клієнтам комплектують набори як мінімум з 4-ма метрами зубчастої рейки, під час оформлення замовлення додаючи необхідну кількість елементів (по 1 м). Загальна довжина повинна перевищувати ширину проїзду приблизно на метр, так як привід стоїть осторонь від отвору, а необхідно забезпечити взаємодію рейки з зовнішньою шестернею і закріпити кінцевик трохи далі місця зчеплення.

Між полімерної і металевою рейкою варто вибрати саме сталеву оцинковану, яка в нашому кліматі буде працювати набагато довше і краще. Як правило, вона йде з елементами кріплення (бобишками).

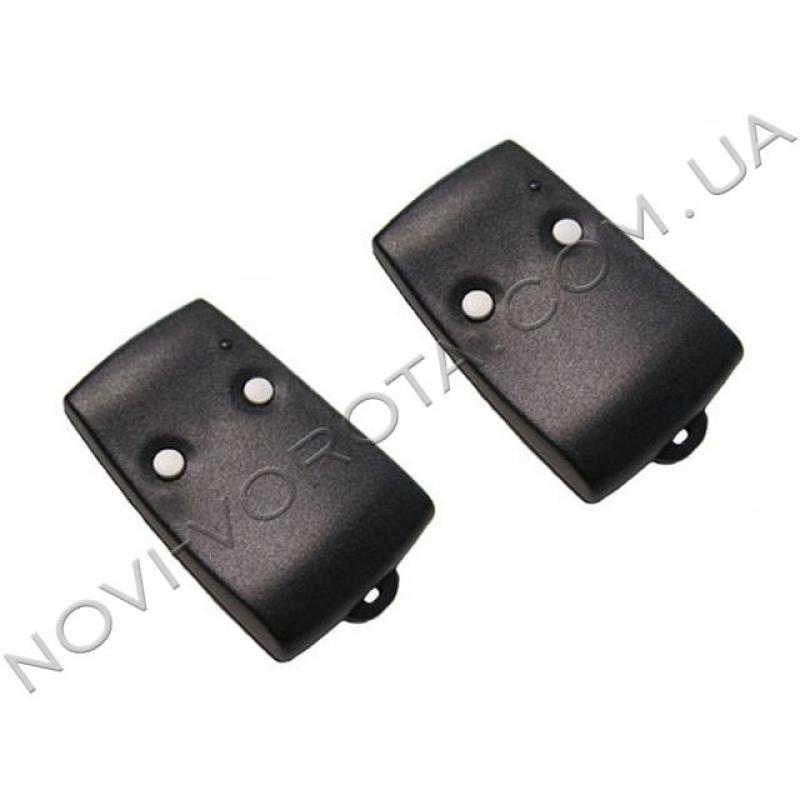

Пульти управління

З приводами Roger G30 в основному поставляють пульти ДУ моделі R80 / TX102. Працюють вони на частоті 433 МГц, подаючи сигнал вбудованому в плату радіоприймача. Радіус дії залежить від умов видимості і кількості зовнішніх перешкод, в ідеалі може досягати 150 м. Розглянуті пульти є двоканальними - на кожну з двох кнопок можна створити одиничний команду. Одні ставлять повне відкривання і режим хвіртки одних воріт, інші налаштовують управління різної автоматикою, наприклад, приводами будинку і на дачі.

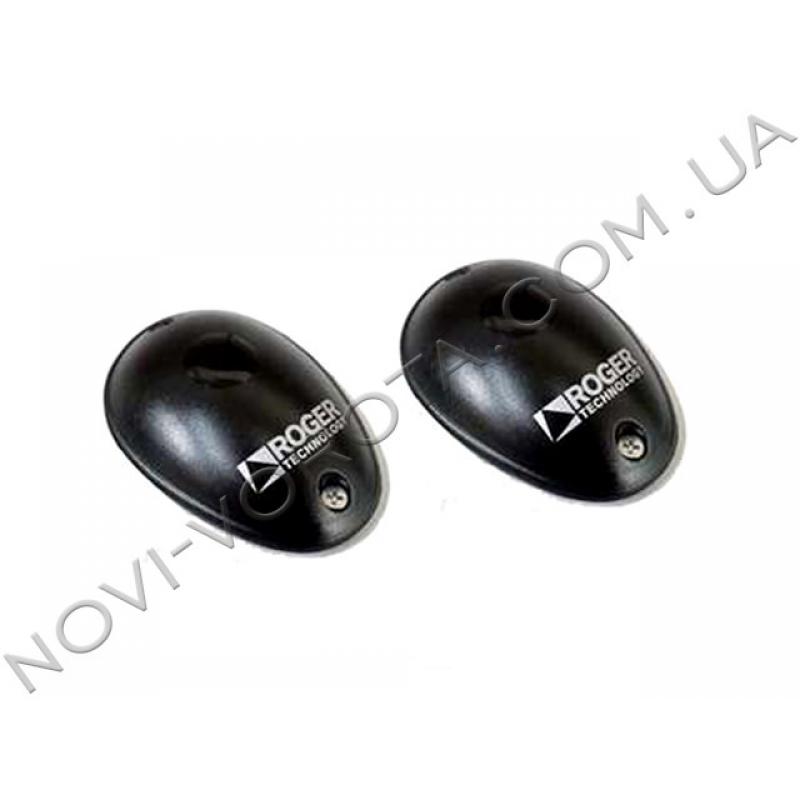

Фотоелементи

Датчики безпеки моделі R90 / F1E є додатковим, теоретично не обов'язковим, але на практиці - дуже важливим елементом автоматичної системи. Без них привід зможе відкривати і закривати ворота, але не зуміє запобігти удар, якщо людина або автомобіль невчасно з'являться в проїзді.

Фотоелементи йдуть парою. Один є передавачем інфрачервоного променя, другий - приймачем. Під час закривання воріт датчики включаються і сканують проїзд цим променем, а якщо він перерветься, то ворота змінять напрямок руху і знову підуть на відкривання.

Кріпити фотоелементи можна безпосередньо до опорних стовпів, а при бажанні можна придбати спеціальні стійки під їх розміщення. Висота розташування - 50-100 мм від землі.

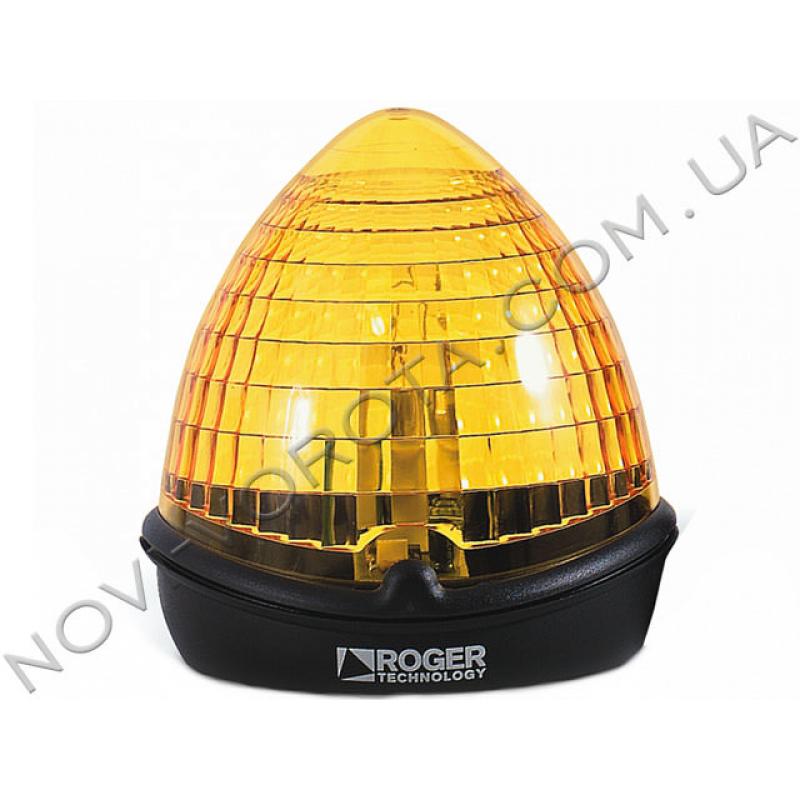

Сигнальна лампа

Яскрава помаранчева лампа розміщується вище рівня стулки на стовпі, щоб її було добре видно з обох сторін від воріт. Своїм миготінням вона сповіщає оточуючих про роботу механізму.

Що ще слід врахувати при виборі приводу

Фурнітура воріт. Автоматика ставиться на ідеально збалансовані ворота, які йдуть легко і плавно. Тугий хід, підклинювання, місця підвищеного тертя, зношена фурнітура - це причини постійних перевантажень для приводу, а значить, техніка швидко зноситься або зламається. Вигідніше замінити фурнітуру нової, ніж міняти потім і її, і згорілий привід.

Інтенсивність використання. Частота відкриттів повинна відповідати призначенню приводу. Побутові моделі (до 40%) використовують тільки в приватному секторі, високоінтенсивні промислові (70-100%) можуть відкривати ворота жвавих проїздів.

Roger G30 з його інтенсивністю 50% відноситься до напівпромислової техніці, здатної працювати досить багато, але з обов'язковими перервами. В'їзди на подвір'я будинків на кількох господарів, невеликі парковки з нечастим виїздом автомобілів - цілком йому під силу.

Сніг і обмерзання. Дані фактори здатні зробити стулку значно важче, особливо якщо полотно не гладке, а прикрашено нішами або декоративними елементами. Примерзнути може полотно воріт, фурнітура також буде працювати з великим зусиллям, тому будуть потрібні додаткові сили, щоб зрушити стулку і виконати маневр. Такі непередбачувані навантаження слід прорахувати наперед, скорегувавши межі застосування моделей.

Вітровий тиск. Відкатні ворота реагують на вітрове тиск менше, ніж орні, але все ж враховувати вплив даного чинника теж треба.

При підборі техніки зазвичай аналізується цілий ряд факторів. Великі вага, довжина, площа глухого полотна - це все обтяжуючі обставини, що вимагають більшого запасу сил. Плюс не найсприятливіший клімат. Штатний режим роботи і робота на межі можливостей - теж різні речі. Так що граничні значення, зазначені виробником, прийнято скорочувати практично вдвічі, а іноді і більше в залежності від обставин.
