Каркас відкатних воріт з вбудованою хвірткою з Т-профілю

Використання Т-профілю при виготовленні каркасу відкатних воріт з вбудованою хвірткою — це технічно обґрунтоване рішення, яке забезпечує підвищену жорсткість конструкції при відносно невеликій масі металу. Такий підхід особливо актуальний для широких прорізів від 4 до 7 метрів, де навантаження на каркас є значним.

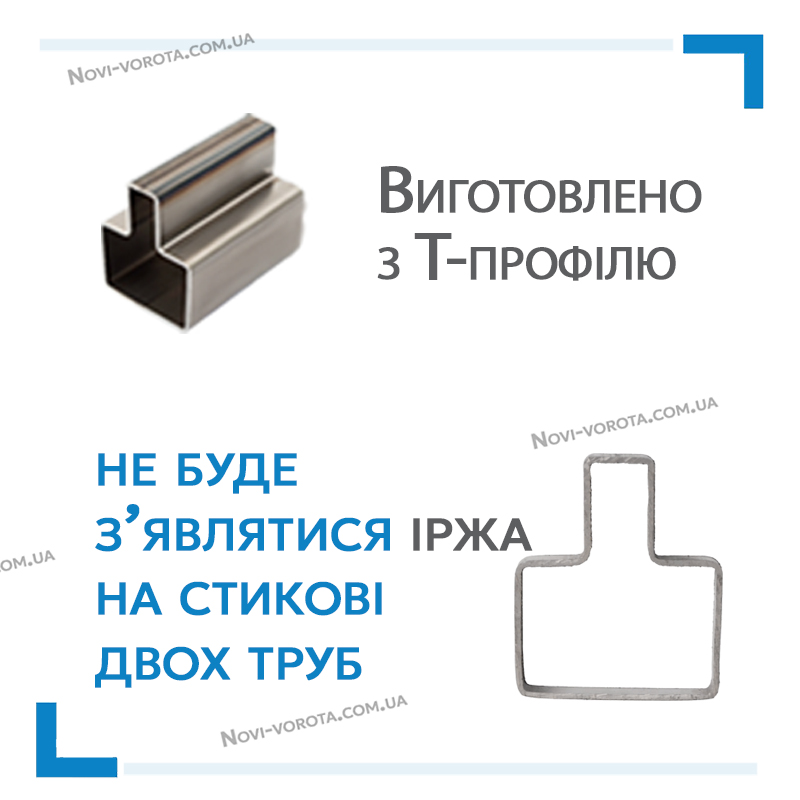

Що таке Т-профіль і чому він підходить для воріт

Т-профіль (або тавр) — це металевий прокат із поперечним перерізом у формі літери «Т». Завдяки своїй геометрії він чудово чинить опір згинальним навантаженням вздовж вертикальної полиці, що робить його ідеальним матеріалом для горизонтальних несучих балок каркасу. У виробництві воріт найчастіше застосовують Т-профіль розміром 60×40×30×20 мм. Полиця профілю спрямовується назовні, утворюючи рівну лицьову поверхню для кріплення облицювального матеріалу.

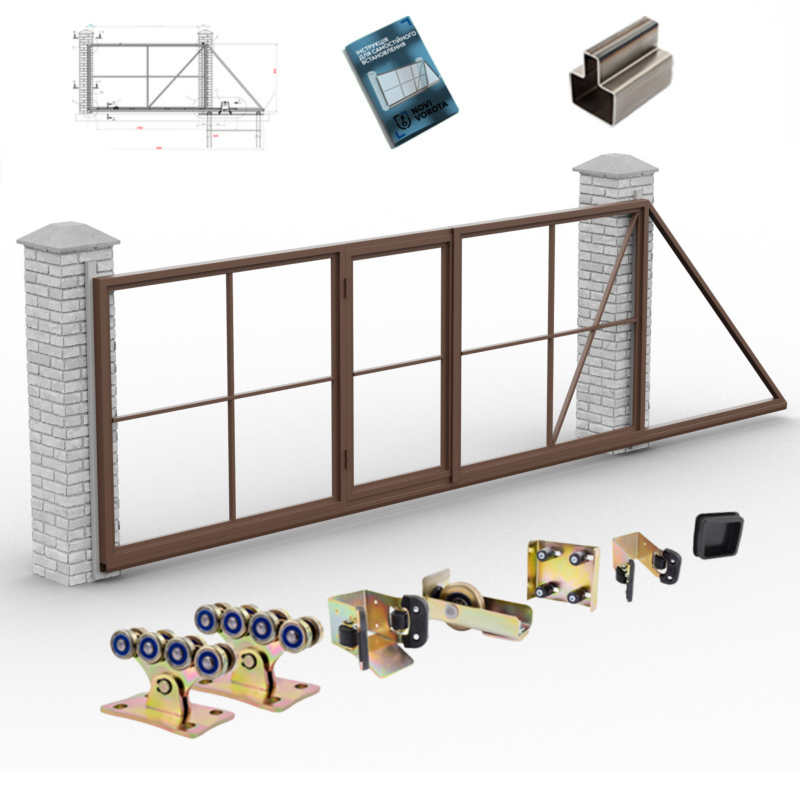

Конструкція основного каркасу

Зовнішня рама воріт зварюється з Т-профілю по периметру полотна. Горизонтальні пояси — верхній і нижній — є основними несучими елементами, тому їх виконують із профілю більшого перерізу або подвоюють. Вертикальні стійки по краях полотна додатково підсилюють конструкцію та служать місцями кріплення петель хвіртки й кінцевих упорів.

Внутрішня решітка каркасу формується горизонтальними та вертикальними перемичками з профільної труби 30×20 мм. Крок розташування перемичок підбирається залежно від обраного типу заповнення: для профнастилу достатньо кроку 500–600 мм, для євроштакетника або дерева — 400–500 мм. Завдяки відкритій полиці Т-профілю кріплення облицювання здійснюється швидко та надійно — на саморізи або заклепки без додаткових накладок.

Блок хвіртки в каркасі з Т-профілю

Хвіртка вбудовується в середню частину полотна воріт і конструктивно є самостійною рамою, вписаною в загальний каркас. Рама хвіртки зварюється окремо, також із Т-профілю, після чого монтується на петлях у виділений проріз основного каркасу. Полиця профілю по периметру хвіртки формує чіткий видимий кант, що підкреслює межу між полотном воріт і хвірткою та надає конструкції завершеного вигляду.

Для забезпечення щільного прилягання хвіртки в закритому положенні по внутрішньому периметру її рами приварюється ущільнювальна смуга. Завіси використовуються посилені, розраховані на масу хвіртки від 40 до 80 кг. Замок монтується врізний або накладний — залежно від вимог безпеки.

Нижня несуча балка

Нижня балка каркасу, на якій розміщуються опорні ролики, виготовляється з профільної труби спеціальної форми. Т-профіль у цьому вузлі не застосовується, оскільки спеціальна труба краще витримує скручувальні навантаження від роликів. Також в комплекті йдуть опорні ролики та інші елементи фурнітури.

Зварювання, обробка та захист

Усі з'єднання виконуються напівавтоматичним зварюванням. Після зварювання шви зачищаються, гострі краї профілю шліфуються. Готовий каркас знежирюється, покривається антикорозійним ґрунтом. Термін служби такого покриття — від 10 до 15 років.

Каркас відкатних воріт із Т-профілю поєднує в собі конструктивну надійність, технологічність виготовлення та привабливий зовнішній вигляд, що робить його затребуваним рішенням у сегменті приватного та комерційного огородження.
