An Motors ASL 500

Новинка
An Motors ASL 500
Інформація про товар:
Комплект автоматики для частных и полупромышленных откатных ворот массой до 500кг.
Код товару: An Motors ASL 500
Рейтинг:
0 грн.
Є в наявності
Купити
Замовлення в 1 клік
Опис
Відгуки
Доставки і оплата

An Motors ASL 500

Комплектація An Motors ASL 500:



Минимальный комплект Мінімальний комплект:

Привід з електронною платою управління

Монтажний набір з ключем розблокування

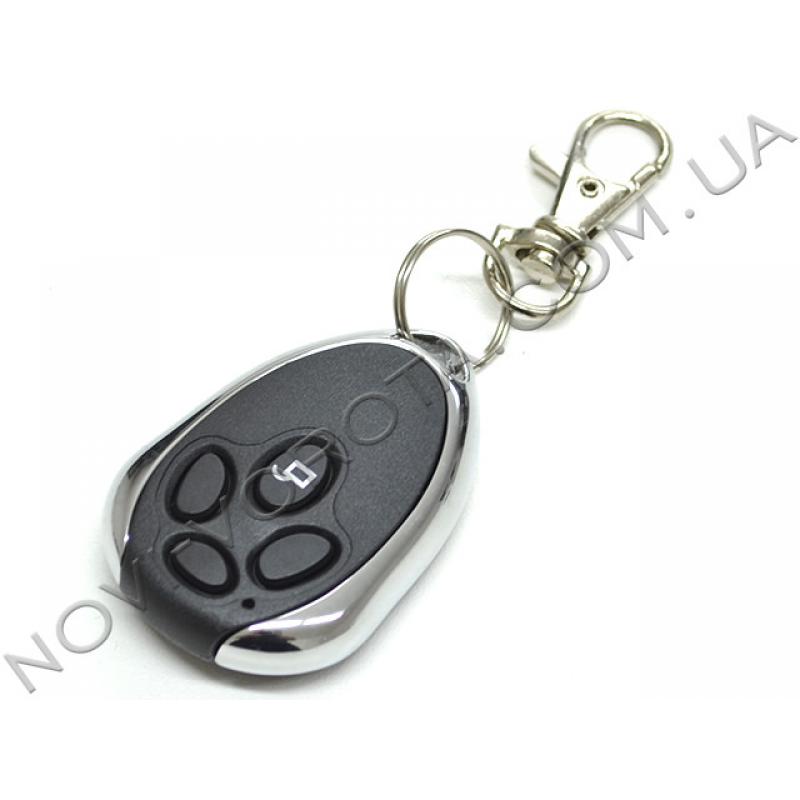

Пульт дистанційного керування (2 шт.)




.

Купити
Зубчаста рейка, 4 метра в комплекті
Максимальный комплект Максимальний комплект:

Привід з електронною платою управління

Монтажний набір з ключем розблокування

Пульт дистанційного керування (2 шт.)

Фотоелементи безпеки (1 пара)

Сигнальна лампа

Купити
 Зубчаста рейка, 4 метра в комплекті




Технічні характеристики An Motors ASL 500:

Найменування характеристики Значення
Напруга живлення 230В (± 10%)
Споживана потужність 250Вт
Енергоспоживання в режимі очікування не більше 4В
Максимальний крутний момент 20Н * м
Максимальне тягове зусилля 500Н
Максимально допустима вага воріт 500кг
Швидкість руху стулки воріт 12м / хв.
Модуль шестірні 4 (19 зубів)
Інтенсивність використання 25%
Максимальна безперервний час роботи 6мин.
Термозахист 120 ° С
Конденсатор 12мкФ
Клас захисту I (необхідно заземлення)
Клас захисту корпусу IP44
Діапазон робочих температур від -20 ° С до + 65 ° С
Габаритні розміри 275х215х330мм
Вага приводу 10кг

У статті я постарався максимально докладно  розповісти про автоматику An Motors ASL 500, і для систематизації інформації вона розділена на такі пункти:

  • Привід
  • Електронна плата управління
  • Зубчата рейка
  • Механічні кінцеві вимикачі
  • Навантаження, які повинен долати привід
  • Яке ще додаткове обладнання можна встановити?
  • Що ми пропонуємо при купівлі обладнання у нас

Привід

Привід An Motors ASL 500.

Електромотор приводу має потужність 250Вт, якої цілком достатньо, щоб переміщати ворота масою до 500кг. Від перегріву двигун має термозахист 120 °. У привід вбудована багатофункціональна електронна плата управління. Устаткування працює від напруги електроживлення 220В і це вказує на достатній запас потужності в порівнянні з низьковольтними моделями, які більше підходять для легких воріт.

Автоматика переміщує ворота за рахунок обертання зовнішньої шестерні приводу, яка приводиться в дію мотор-редуктором. У редукторі є шестерня з полімерів, через що багато людей відмовляються купувати цю модель приводу, хоча не все так погано. Устаткування цілком нормально себе веде, якщо дотримуватися штатний режим роботи. Щоб шестерня з технопластіка довговічне служила, потрібно дотримуватися температурного режиму, в іншому випадку вона може зламатися або у неї зріжуть зуби як показано на фото:

Слизанные зубья шестеренки

У технічних характеристиках An Motors ASL 500 вказано температурний режим від -20 ° С до + 65 ° С при якому обладнання повинно експлуатуватися, але не у всіх регіонах нашої країни вийти його дотримуватися. Влітку, сонячні промені можуть нагрівати поверхню навіть більше ніж + 65 ° С і це можна спостерігати на прикладі асфальту. Бітум, який входить до його складу починає плавитися при температурі + 60 ° С.

Так само і полімери - вони стають досить пластичними, щоб втратити форму під навантаженням. У зимовий період морози бувають нижче двадцяти градусів, через які полімер ставати досить крихким і може зламатися під час роботи приводу.

Електронна плата управління

Плата зроблена так, що дає автоматиці An Motors ASL 500 здійснювати безліч функцій при переміщенні воріт. У більшості виробників цей елемент уже встановлений в корпусі приводу і підключений. У An Motors ASL 500 плата поставляється в окремій упаковці з пультами дистанційного управління. У виробника мотивують доставку в такому вигляді, через зниження ризику псування при транспортуванні. Упаковка для электронной платы управления и пультов

Тому коли Ви отримаєте обладнання, доведеться самостійно плату підключати і налаштовувати.

Электронная плата блока управления

Щоб плату закріпити в приводі, є спеціальна монтажна пластина:

Монтажная пластина платы управления

Вона вирівняний належним чином, тобто і плата буде знаходитися в такому ж становищі. Горизонтальна установка дозволяє зробити підключення і настройку швидше, чемвертікальная. Недоліком при горизонтальному розташуванні є можливе скупчення конденсату і пилу на поверхні плати, які можуть її вивести з ладу, тому регулярно потрібно проводити візуальний огляд і в разі їх появи акуратно прибирати.

Зубчата рейка

Даний елемент включений в комплект автоматики, тому що без нього вона не зможе переміщати ворота. Рейка робиться з оцинкованої сталі, а не з технополімера (як у деяких виробників) тому здатна довговічне працювати. Довжина зубчастої рейки повинна відповідати довжині стулки плюс один метр для забезпечення зчеплення з приводом.

Зубчата рейка

Механічні кінцеві вимикачі

Ці вмикачі призначені для зупинки приводу, коли ворота досягають крайнього відкритого або закритого положення. По краях зубчастої рейки встановлюються металеві кронштейни, а у приводу металева пружина з кожухом і два вимикача.

Пружина для отключения автоматики

При наближенні одного з металевих кронштейнів до приводу, він відгинає пружину, яка тисне на вимикач і привід зупиняється. Дана система відключення автоматики досить часто використовується, тому що відносно недорога, але є у неї недолік під час сніжної і морозної зими.

При низькій температурі пружинка на приводі може примерзнути до одного з вимикачів, блок управління буде вважати, що ворота знаходяться в крайньому положенні і не дозволить включити обладнання. Якщо випав сніг, його буде загрібати зубчаста рейка до освіти кома, який може натиснути на пружину замість одного з кронштейнів і зупинити ворота раніше, ніж вони відкрилися або закрилися.

В регіонах, де часто спостерігається підвищена вологість атмосферного повітря, пружина швидко може поржавіти і зламатися. Для регіонів, де суворі зими, краще підходить система магнітного відключення. У неї на рейці по краях встановлюються два магніти, а в привід вбудований датчик-геркон. Зупинка автоматики здійснюється за таким же принципом, як і у механіки, тільки за рахунок магнітного поля.

Навантаження, які повинен долати привід

Для  роботи в штатному режимі, привід повинен володіти достатньою потужністю, щоб справлятися з постійними і тимчасовими навантаженнями, такими як:

  • Інтенсивність роботи
  • Маса і довжина воріт
  • Налипання снігу та обледеніння
  • Вітровий тиск

Інтенсивність роботи. Цей показник вказує, яке призначення у автоматики: приватне або промислове використання. Прийнято, що обладнання з показником інтенсивності до 40% є побутовим, а у якого він вище - напівпромислове і промислове.

Модель An Motors ASL 500 призначена для приватного використання, тому що володіє інтенсивністю 25% і здатна переміщати ворота, де немає великого потоку транспорту. Це можуть бути ворота приватного будинку або дачі. Так що використовувати її на громадських парковках або стоянках багатоквартирних будинків не можна. При виборі приводу по інтенсивності важливо не помилитися, тому що, купуючи обладнання з запасом, переплата становить мінімум в два рази, а можливості автоматики не будуть повністю використані, але і брати обладнання, яке не дотягує по потужності не можна, тому що, попрацювавши деякий час з перевантаженнями, може згоріти електродвигун.

Якщо у Вас залишилися питання, як вибрати привід за призначенням, зверніться прямо зараз за безкоштовною консультацією до одного з наших фахівців.

Маса і довжина воріт. З цим навантаженням в цілому все зрозуміло, тільки варто враховувати, що виробник в технічному паспорті приводу вказує максимальні значення воріт (довжина і маса), які не можна використовувати одночасно, тому що вони обернено пропорційні. Крім того, параметри воріт дані без урахування впливу природних умов.

Налипання снігу та обледеніння. Якщо біля воріт є різні планки і ніші для краси, вони можуть стати місцями скупчення снігу і утворення льоду, які зроблять стулку важче. Якщо примерзне фурнітура, приводу знадобитися додаткові зусилля, щоб зрушити ворота.

Вітровий тиск. Це навантаження практично не передається на привід, а більше є доповненням до вищеперелічених.

Яке ще додаткове обладнання можна встановити?

В цілому про основне обладнанні я розповів (яке є обов'язковим для автоматизації воріт), а тепер я розповім, що ще можна встановити. Управління. Крім пультів, для управління автоматикою можна встановити радіокодовую бездротову клавіатуру. Кількість знаків набору коду може досягати 8-ми. Цей елемент рекомендується встановлювати на воротах, де територія, що охороняється, щоб сторонні його не зламали.

Кодовая клавиатура

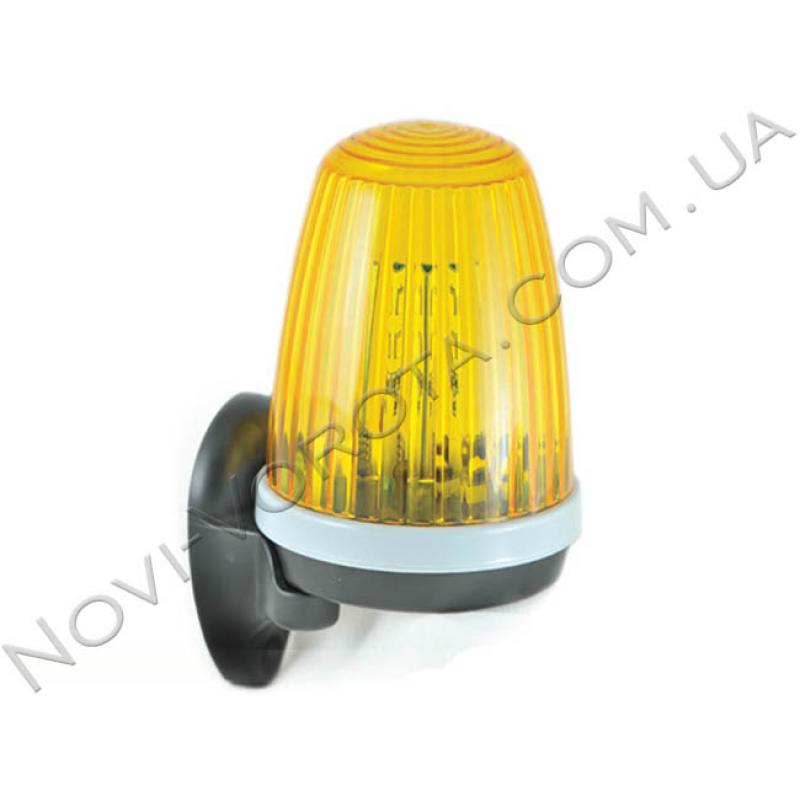

Безпека. Ворота можна обладнати сигнальною лампою, яка при переміщенні стулки буде супроводжувати її миготливим світловим сигналом.

Сигнальна лампа

Фотоелементи безпеки потрібні, щоб виявити перешкоду до того, як ворота його вдарять. Розміщуються вони парами один навпроти одного, щоб утворити інфрачервоний промінь, який будучи розірваним перешкодою, послужить сигналом зупинити і направити ворота в протилежну сторону. Фотоелементи можна закріпити на стовпах або встановити на опорах на висоті 50-60см. При установці на опорах перешкоду буде виявлено раніше, тому що вони будуть перебувати на певній відстані від воріт.

Фотоэлементы безопасности

Обігрів. Щоб привід не покривається взимку льодом або снігом, можна обладнати його обігрівачем бандажної типу потужністю 90Вт. Обігрівач працює в автоматичному режимі за рахунок термостата - при досягненні певного температурного порога він включається або вимикається самостійно.

Обогреватель привода
