An Motors ASL 2000

Новинка
An Motors ASL 2000
Інформація про товар:
Комплект автоматики для частных и полупромышленных откатных ворот массой до 2000кг.
Код товару: An Motors ASL 2000
Рейтинг:
0 грн.
Є в наявності
Купити
Замовлення в 1 клік
Опис
Відгуки
Доставки і оплата

Привід An Motors ASL 2000

Комплектація An Motors ASL 2000:



Минимальный комплект Мінімальний комплект:

Привід з електронною платою управління

Монтажний набір з ключем розблокування

Пульт дистанційного керування (2 шт.)




Стара ціна 342 Євро

Акційна ціна -

299Євро

(Вигода 43 Євро)

Кількість обмежена!
.
Купити

Зубчаста рейка, 4 метра в комплекті

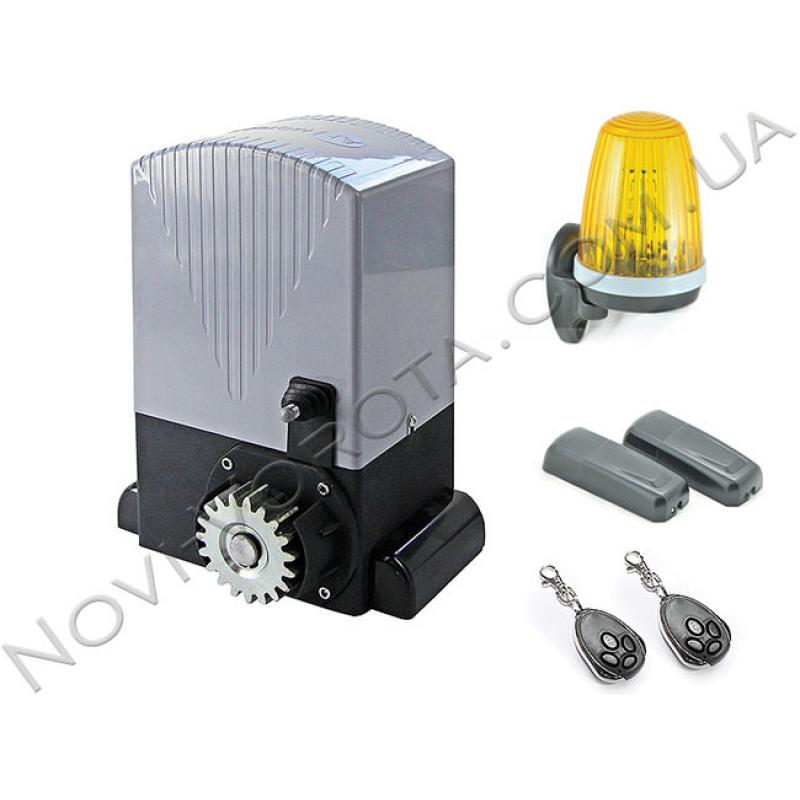

Максимальный комплект Максимальний комплект:

Привід з електронною платою управління

Монтажний набір з ключем розблокування

Пульт дистанційного керування (2 шт.)

Фотоелементи безпеки (1 пара)

Сигнальна лампа




Стара ціна 342 Євро

Акційна ціна -

299Євро

(Вигода 43 Євро)

Кількість обмежена!
.
Купити

 Зубчаста рейка, 4 метра в комплекті

Технічні характеристики An Motors ASL 2000:

Найменування характеристики Значення
Напруга живлення 230В (± 10%)
Споживана потужність 500Вт
Енергоспоживання в режимі очікування не більше 4В
Максимальний крутний момент 27н * м
Максимальне тягове зусилля 1100Н
Максимально допустима вага воріт 2000кг
Швидкість руху стулки воріт 12м / хв.
Модуль шестірні 4 (19 зубів)
Інтенсивність використання 50%
Максимальна безперервний час роботи 20 хвилин.
Термозахист 135 ° С
Конденсатор 35мкФ
Клас захисту I (необхідно заземлення)
Клас захисту корпусу IP44
Діапазон робочих температур від -20 ° С до + 65 ° С
Габаритні розміри 275х215х330мм
Вага приводу 12.2кг

Ця стаття несе в собі інформацію про модель автоматики An Motors ASL 2000, яка призначена для переміщення воріт масою до 2000кг. Щоб простіше було отримати необхідну інформацію, вона розбита на розділи, які Ви можете відкривати в будь-якому порядку:

  • Привід
  • Електронна плата управління
  • Механічні кінцеві вимикачі
  • Навантаження, з якими повинен справлятися привід
  • Додаткове обладнання
  • Вигоди покупки в нашій компанії

Привід

Электропривод An Motors ASL 2000

Мотор приводу має потужність 1000Вт і тегів зусилля 45н, що дозволяє редуктора обертати зовнішню шестірню з такою силою, що автоматика здатна переміщати стулку до 2000кг. У привід вбудована багатофункціональна плата управління. Провідна (внутрішня) шестерня приводу виготовлена ​​з полімерів і таке технічне рішення деяких покупців відлякує: можна вирішити, що це ненадійне обладнання, хоча це не зовсім так. Автоматика цілком здатна працювати, якщо її експлуатувати в допустимих температурних режимах, які вказані в паспорті обладнання, в іншому випадку можна отримати шестірню в зламаному вигляді або з злизала зубами, як це видно на фото:

Слизанные зубья шестеренки

Згідно технічних характеристик привід An Motors ASL 2000 повинен працювати в температурному діапазоні від -20 ° С до + 65 ° С, але не у всіх регіонах його вийде дотримуватися. У літню спеку Ви напевно спостерігали як «пливе» асфальт - це відбувається тому, що плавиться бітум, який входить до його складу. Температура початку плавлення цього сполучного + 60 ° С, і це говорить про те, що прямі сонячні промені можуть нагріти поверхню до показників вище, ніж нормальні температурні умови для роботи полімерів.

При високих температурах пластикові вироби можуть ставати м'якими до такої міри, що при навантаженнях втрачати первинну форму без відновлення. Температури нижче двадцяти градусів в багатьох регіонах теж не рідкість, при яких полімери стають дуже крихкими.

Електронна плата управління

Даний елемент високотехнологічний і дозволяє бути автоматиці багатофункціональної. Основна маса виробників дану електроніку  поставляють вже вбудованої в привід і підключеної, але An Motors пішли іншим шляхом - плата йде в окремій упаковці разом з пультами дистанційного управління. Як пояснюють у виробника, такий хід пов'язаний бажанням знизити ризик можливих механічних пошкоджень плати при транспортуванні.

Упаковка для электронной платы управления и пультов

Вам слід розуміти, що після покупки автоматики, плату управління доведеться самостійно підключати і налаштовувати.

Электронная плата блока управления

Для установки плати під корпусом приводу передбачена монтажна пластина.

Монтажная пластина платы управления

На фото видно, що пластина знаходиться в горизонтальному положенні. Таке розміщення зручно для підключення, але має недолік, тому що на поверхні плати може утворитися конденсат або осідати пил, які виводять з ладу електроніку. Щоб з цієї причини блок управління не зламався, потрібно буде регулярно прибирати всі сторонні накопичення з поверхні плати.

Зубчата рейка

Зубчасту рейку можна віднести до автоматики, але без цього елемента, автоматизувати відкатні ворота не вийде, тому він входить в комплектацію поставки. Рейка йде з оцинкованої сталі відрізками по одному метру. Це необхідно для того, щоб загальна довжина рейки відповідала довжині стулки. Так само знадобитися ще один додатковий метр, щоб забезпечити її зчеплення з зовнішньої шестерінкою приводу.

Зубчата рейка

Механічні кінцеві вимикачі

За допомогою цієї системи відбувається зупинка воріт, коли вони досягають крайнього відкритого або закритого положення. З обох сторін рейки (по краях) кріпляться два металевих кронштейна, а на приводі  встановлені пружина і два вимикача.

Пружина для отключения автоматики

Один з металевих кронштейнів наближаючись до приводу, відгинає пружину, яка тисне на вимикач і привід зупиняється. Взагалі механічна система відключення досить часто використовується, тому що є більш дешевою, але щоб вона працювала без збоїв, ворота повинні знаходитися в регіонах, де не буває занадто снігових і морозних зим. Справа в тому, що в мороз пружинка на приводі може примерзнути до одного з вимикачів, що не дозволить включити автоматику, тому що блок управління буде вважати, що ворота максимально відкрилися або закрилися.

Випав сніг може загрібати зубчаста рейка до освіти кома, який замість кронштейна може відігнути пружинку і привід відключитися до того, як ворота закінчать необхідний маневр. У регіонах з підвищеною вологістю повітря, пружинка може поржавіти і зламатися. Для багатьох українських областей більше підходить магнітна система відключення, на яку зимові умови не впливають. По краях зубчастої річки встановлені магніти, а в привід вбудований датчик-геркон. Принцип відключення такої ж, як і у механічної системи.

Навантаження, з якими повинен справлятися привід

Щоб привід працював в штатному режимі, його потужності має вистачати для подолання таких навантажень:

  • Інтенсивність роботи
  • Маса і довжина воріт
  • Налипання снігу та обледеніння
  • Вітровий тиск

Інтенсивність роботи. Цей показник характеризує призначення автоматики, вона може бути побутової або промислової. Автоматикою побутового призначення прийнято вважати обладнання з показником інтенсивності до 40%, яка здатна обслуговувати ворота приватного будинку або дачі, тобто, де немає великого транспортного потоку. Устаткування, у якого показник вище 40% відноситься до напів-або промислового.

An Motors ASL 2000 можна назвати напівпромисловим, тому що привід має показник 50% і здатний безперервно працювати протягом 20 хвилин. При виборі обладнання за показником я завжди рекомендую виважено підходити бо, купуючи автоматику з запасом можливостей, Ви переплачуєте в два рази, а вони не будуть затребувані, але і якщо обладнання буде хоч трохи слабкіше, ніж необхідно, воно може через час вийти з ладу від перевантажень. Якщо у Вас виникли питання по підбору приводу за показником інтенсивності, зверніться за безкоштовною консультацією до одного з наших фахівців.

Маса і довжина воріт. Дана навантаження зрозуміла, але необхідно враховувати, що ширина і вага воріт, зазначені в паспорті приводу, максимальні і обернено пропорційні значення. Тобто, чим довше стулка, тим менше повинен бути її вага, і навпаки. Крім того, максимальні параметри воріт дані без урахування інших можливих навантажень.

Налипання снігу та обледеніння. Наявність на воротах декоративних планок та ніш може сприяти налипання снігу і утворення льоду на стулці, які зроблять її набагато важче. Також може примерзнути фурнітура воріт, і устаткуванню знадобитися додаткове зусилля, щоб зрушити стулку. Вітровий тиск. Дана навантаження через відкатні ворота практично не впливає на роботу приводу, але все ж має місце.

Додаткове обладнання

Вище я розповів про обладнання, яке обов'язково необхідно, щоб автоматизувати ворота, а далі я розповім, чим ще можна «доважили» автоматику.

Управління. Щоб керувати автоматикою, крім пультів можна використовувати бездротову радіокодовую клавіатуру, у якій комбінація коду може налічувати до 8-ми цифр.

Кодовая клавиатура

Безпека. Рух воріт можна позначити сигнальної лампою F5000, Відчутна користь від якої в темний час доби

Сигнальна лампа

Фотоелементи P5103 безпеки можна поставити для виявлення перешкоди до того, як його вдарять ворота. Між фотоелементами повинен утворюватися промінь при працюючій автоматиці, для цього вони встановлюються парою один навпроти одного. Якщо промінь буде обірваний перешкодою, привід зупинить ворота, а потім почне їх рух в протилежну сторону. Кріпити фотоелементи можна до стовпів або на відстані від воріт на спеціальних стійках для більш раннього виявлення перешкоди. Як правило, фотоелементи встановлюють на висоті 50-60см.

Фотоелементи безопасности

Для захисту приводу від обмерзання в зимовий період можна використовувати обігрівач бандажної типу потужністю 90Вт. Він працює в автоматичному режимі за рахунок термостата, тобто при досягненні певної температури він буде самостійно включатися і вимикатися.

Обогреватель привода

Вигоди покупки в нашій компанії

Купуючи автоматику і інше ворітної обладнання в нашій компанії, Ви отримуєте:

  • Можливість користуватися протягом року рекомендованим приводом і повернути його, якщо він не сподобатися, а ми віддамо гроші.
  • Можливість не робити передоплату, а оплатити покупку за фактом її отримання.
  • Технічне обслуговування рекомендованої до покупки автоматики в сервісному центрі протягом усього періоду експлуатації обладнання.

Супер акція!

Тільки до 27 Сентября для акційних товарів повністю безкоштовна доставка транспортними компаніями «Інтайм» і «Делівері» з оплатою при отриманні. Ви платите тільки ціну за товар - за доставку вантажу і доставку грошей платимо ми.

Доставка по Києву та Київській області до 27 Сентября для акційних товарів транспортною компанією Інтайм і Делівері до відділення - повністю безкоштовно.

Доставка по Києву та Київській області кур'єром (привезуть вам додому) - від 250 до 400 грн в залежності від відстані від міста.

Доставка товарів, на які не діє акція оплачується одержувачем згідно тарифів компанії перевізника.
