Rotelli MT-540

Rotelli MT-540
Информация о товаре:
Комплект автоматики для распашных ворот со створками шириной до 3.5м и массой до 800кг.
Код товара: Rotelli MT 540
Рейтинг:
10 413 грн.
На складе
Заказ в 1 клик
Описание
Отзывы
Доставки и оплата


Модель Rotelli MT 540 – улучшенная модификация популярной автоматики для распашных ворот итальянского бренда. Телескопические приводы с увеличенным до 500 мм ходом штока и очень мощным двигателем на 320 Вт позволяют использовать технику на тяжелых (до 800 кг) или длинных (до 3,5м) створках, в том числе при установке на широких столбах.

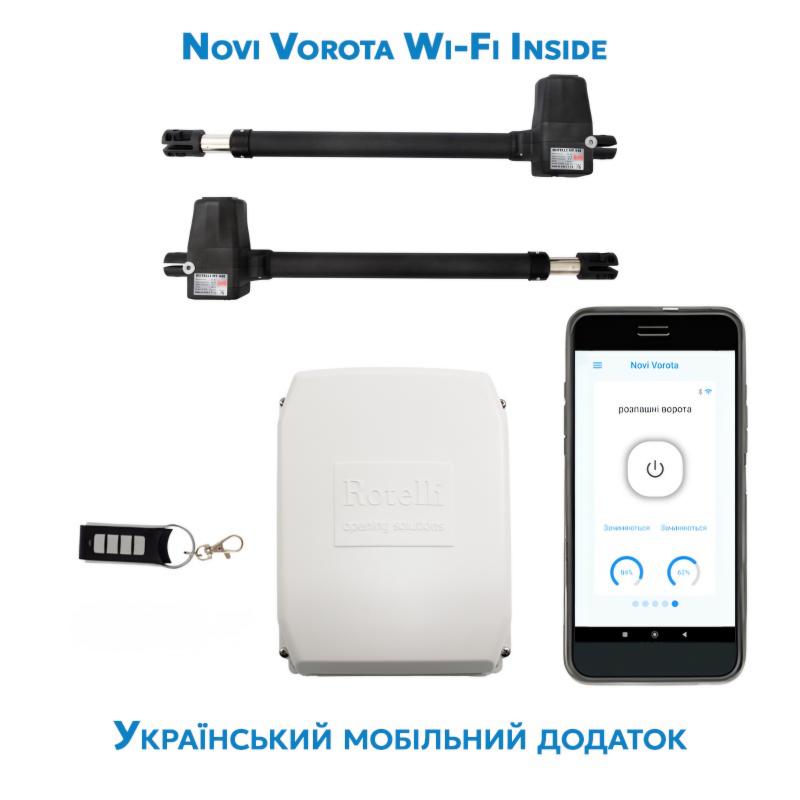

Комплект Rotelli MT 540 ECO



Привод левый

Привод правый

Блок управления со встроенным приемником (1 шт.)

Пульт Д/У 4-х канальный (1 шт.)

Цена комплекта



309€




Купить




Комплект Rotelli MT 540 MAXI



Привод левый

Привод правый

Блок управления со встроенным приемником (1 шт.)

Комплект фотоэлементов (1 шт)

Сигнальная лампа (1 шт)

Пульт Д/У 4-х канальный (1 шт.)

Цена комплекта



339€




Купить




Комплект Rotelli MT 540 LUX



Привод левый

Привод правый

Блок управления со встроенным приемником (1 шт.)

Комплект фотоэлементов (1 шт)

Сигнальная лампа (1 шт)

Пульт Д/У 4-х канальный (1 шт.)

GSM - модуль (1 шт.)

Цена комплекта



389€




Купить


Основные преимущества модели

Высокая мощность

Двигатели до 100 Вт на приводах для распашных ворот встречаются часто, и на чисто символической решетчатой створке в субтропиках возможно они и справляются. У нас ворота делают основательными, крупными и глухими, а климат и ветер всеми силами препятствуют нормальному открыванию, так что слабенькие моторы просто не потянут подобные нагрузки.

Используемые в данной модели двигатели на 320 Вт говорят о реальной совместимости с крупными створками даже в наших условиях.

Редуктор полностью металлический

Износостойкость и прочность металла выше, чем силумина или полимера. К тому же при выходе за рамки допустимых для пластика температур (-20 - +50°С) с металлом точно ничего не случится, а вот полимер может раскрошиться или размягчиться и деформироваться.

Совместимость с широкими столбами

Линейная автоматика часто имеет жесткие ограничения на расстояние от воротных петель до грани столба, где будет стоять кронштейн привода, не позволяя удаляться далее 5-6 см, реже 12-18 см. Выполнение ниш в каменных или кирпичных опорах – грубое решение вопроса, уродующее столбы и снижающее их прочность.

Rotelli MT 540 свободно ставится при удалении до 28 см, а в некоторых случаях допустимо даже до 35 см.

Возможность самостоятельной установки

Есть модели, которые запрещено ставить самостоятельно. Есть техника, которую без специалиста настроить крайне затруднительно. С такими сразу надо закладывать в статью расходов услуги монтажников (от 50 €).

Модель Rotelli MT 540 максимально подготовлена к монтажу. Установил оборудование, подключил питание, скорректировал буквально пару-тройку самых важных настроек – и можно пользоваться.

Пошаговая инструкция в наличии

Наши инженеры разработали пошаговую инструкцию, рассчитанную как раз на конечного пользователя. С нею любой желающий легко справится с монтажом и подключением техники.

Цена ниже аналогов

Повышенная цена может иметь множество причин, включая раздутую функциональность и именитость бренда, а иногда и вовсе просто чье-то желание нажиться на перепродаже или даже подделке качественной продукции. Порой необходимые аксессуары к некоторым моделям обходятся чуть ли не в полцены самих приводов. К примеру, если пульты идут по 25-80 евро за штуку, а их приходится брать на всех членов семьи плюс запасной, без возможности заменить более дешевыми аналогами. Так что отличить завышенную цену от справедливой не так уж просто бывает.

С другой стороны, действительно хорошая техника совсем уж низко стоить не может по определению: сырье и производственная база здесь используются серьезные, не из дешевых.

В комплектах Ротелли вопрос оптимального баланса цены и качества решили гениально просто: на приводах и электронике экономить не стали (хотя лишних функций за дополнительную плату здесь нет), а вот аксессуары идут недорогие китайские, но тоже проверенные на практике.

Различные комплектации

Кстати, доступны различные комплектации. Минимальный набор ограничивается двумя приводами, блоком и пультом (число брелоков можно увеличить до необходимого количества). Желательно добавить как минимум фотоэлементы и сигнальную лампу, что обеспечит нормальный уровень безопасности. А для наиболее удобной эксплуатации техники можно взять GSM-модуль, который поможет управлять воротами звонком с записанных в него номеров телефонов.

Следует уточнить, что интенсивность 40% - показатель бытового назначения автоматики. Подряд идущие циклы здесь недопустимы: распределение времени в цикле – 40 % на работу и 60% на обязательные отдых и остывание. Такую модель не стоит ставить на оживленные проезды с большим числом пользователей.

Причины популярности модели Rotelli MT 540


Выбор техники на рынке сейчас просто огромный. Вкратце некоторые достоинства модели Rotelli MT 540 уже упомянули выше. Но есть и другие причины отдать предпочтение этой технике. Вот и разберемся с ними подробнее.

Модель

МТ- 540

Тип привода

телескопический линейный

Подаваемое напряжение /питание двигателя, В

230/230 (50 Гц переменный ток)

Максимальный паспортный вес створки, кг

800 (длина до 1,6 м)

Максимальная паспортная длина створки, м

3,5 (вес до 200 кг)

Потребляемая мощность, Вт

320

Интенсивность использования, %

40

Тяговое усилие, Н

3200

Потребляемый ток, А

1-1,4

Количество оборотов двигателя, об/мин

1400

Термозащита, °С

140

Скорость движения створки, мм/с

16

Габаритные размеры привода, мм

930х90х170 h

Ход штока, мм

500

Вес привода, кг

6,0

Рабочая температура, °С

-30   - +60

Степень защиты корпуса

IP 54


Но если все же возникнет риск перегрева, то встроенное реле термозащиты отключит двигатель при 140°С.

Показатель IP 54 говорит о том, что корпус защищает механизм от пыли и брызг воды в любом направлении.

Техника выпускается в Италии, имеет соответствие евростандартам, допущена для продажи на рынке Евросоюза. Соответствующие указание страны производителя и значок «С Е» можно найти на шильдике самого привода.

Высокая мощность

В документации и на корпусе привода указана внушительная цифра 320 Вт мощности. Сила тяги достигает 3200 Н, что действительно говорит о способности работать с крупными воротами.


Стоит заметить, что на рынке есть множество приводов с куда более скромной мощностью, которые якобы предназначены также для довольно широких ворот. Но если изучить документацию к ним внимательнее, то увидим, что границы использования показаны без учета ветровой нагрузки и климатических особенностей.

А это значит, что легкую створку с решетчатой структурой в мягком климате такой привод может потянуть, но на ветер, заморозки или аномальную жару он не рассчитан. Если добавить в условия обмерзание створки, учесть по 40-60 кг ветрового давления на каждый глухой «квадрат», то резко окажется, что створка тогда должна быть ну очень узенькой, и то не факт, что техника справится.

В нашей стране любят именно глухие створки. Климат особо мягким тоже не назовешь. А в некоторых регионах порывы ветра слабоватые приводы вообще пополам разорвать могут. Так что высокие мощность и прочность лишними точно не будут.

Еще одно важное уточнение: вес и длина обратно пропорциональны. Так что даже теоретические 800 кг максимума действительны при длине 1,6 м, а если уж створка длинная, под 3,5 м, то весить более 200 кг она не должна. На практике берется некоторый баланс этих величин, причем обязательно с запасом. Есть даже график возможных соотношений при различных условиях:


Следует проанализировать условия эксплуатации, учесть штатные и временные нагрузки, оставить запас на «форс-мажоры». При необходимости можно проконсультироваться у нашего специалиста о соответствии данной модели конкретной ситуации.

Впишите свой номер в форму, и мы перезвоним вам в течении 20 мин в рабочее время.
Задать вопрос специалисту
Телефон
Или перезвоните нам сами
+38 (095) 876-90-00
Задать вопрос

Продуманное строение редуктора

Червячный редуктор – надежный и эффективный тип преобразования крутящего момента двигателя в движение штока для перемещения створки. При этом сам червяк выполнен из закаленной стали, а вот внутренняя шестерня (червячное колесо) – из бронзы. Такая пара работает тише просто стальной двойки, к тому же износ червяка будет меньше, если более крупное колесо будет из металла немного мягче.


Большинство редукторов современной автоматики вовсе содержат технополимеры. Опять же, в мягких условиях они вполне справляются со своей задачей. Так что для других стран переплачивать за материал для шестеренок, закупать металлообрабатывающие станки с ЧПУ, изготавливать детали путем нескольких последовательных операций – экономически не выгодно. Куда проще наштамповать полимерные запчасти партиями в пресс-формах без дальнейшей обработки.


Но все же в паре со стальным червяком износ полимера будет выше, чем металла, особенно с крупными глухими створками. Наш климат сам по себе губителен для пластика: сильные морозы способны привести к хрупкости материала, а летом на солнце оборудование накаляться может выше указанного в инструкциях максимума, приводя к размягчению и потере формы более чувствительного к этому пластика.

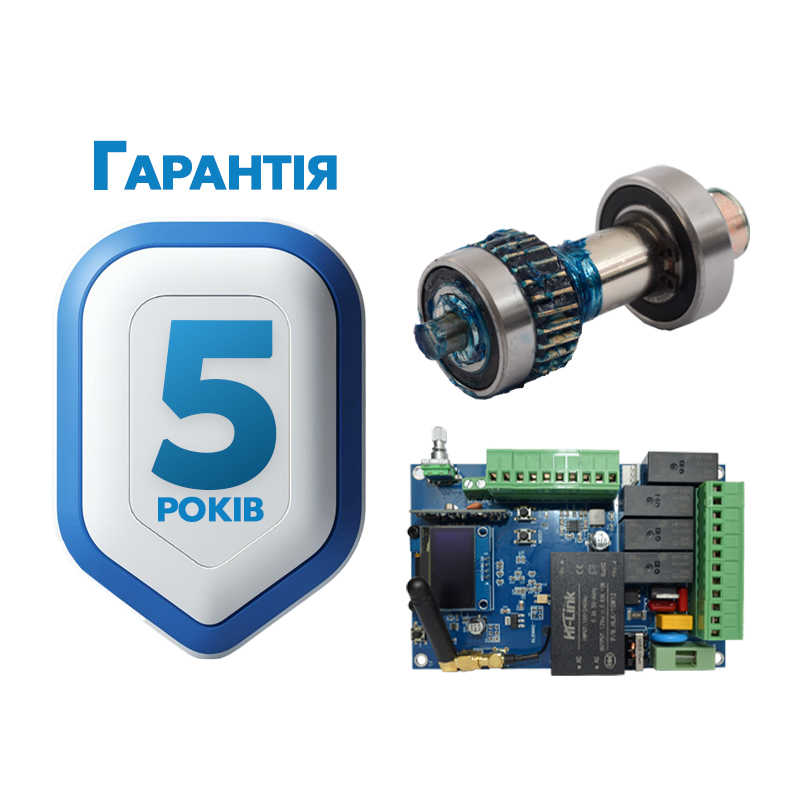

По обе стороны от червячного колеса на валу редуктора видим качественные подшипники (без втулок и прочего упрощения). Нет и дополнительных передач: вращение шестерни передается сразу на ходовой винт, по которому и движется гайка-каретка.


Винт выполнен из закаленной стали и снабжен трапецеидальной многозаходной резьбой. Это обеспечивает эффективное движение штока, более надежное сцепление гайки-каретки с самим винтом.

Совместимость модели с действительно широкими опорами

Для нормальной работы линейная автоматика должна подходить к створке под острым углом и, желательно, дальше от воротных петель и ближе к краю створки. В этом случае приложение сил будет наиболее эффективным, меньше усилий требуется для движения ворот и удержания их в конечных положениях. Крепление переднего кронштейна ближе к петлям, чем это допустимо рекомендуемыми монтажными параметрами, чревато возникновением постоянных перегрузок, а значит, ускоренным износом и повышенным риском поломок.

В связи с этим для многих приводов есть строгое ограничение как на длину створки, так и на удаление второго кронштейна, размещенного на столбе, от оси петель. Одни приводы рассчитаны на установку исключительно на узкие столбы, другие допускают незначительное удаление, но чем шире столбы, тем сложнее подобрать к ним линейную модель. Ранее даже выполняли в столбах ниши для приближения привода к воротам.

Сам корпус Rotelli MT 540 имеет внушительные габариты, ход штока здесь составляет рекордные 500 мм, а телескопический принцип работы позволяет использовать эти преимущества по полной. Плечо более чем 1,5 м обеспечивает внушительное приложение сил, что позволяет работать с длинными или тяжелыми створками. И большой ширины столба такой привод практически не замечает, он все равно дотягивается далеко от петель и под приемлемым углом.


При открывании ворот внутрь двора удаление крепления привода от оси петель может достигать 28 см. В некоторых случаях при соблюдении правильного положения привода относительно створки оборудование ставили при А=35 см.

Когда-то с широкими опорами приходилось приобретать рычажную автоматику, шарнирное соединение рычагов которой позволяли технике обходить проблему далеко выступающих углов. Но действительно мощные модели при этом обходились значительно дороже линейных аналогов, рассчитанных на ворота тех же габаритов.

Простота, прочность и высокая ремонтопригодность

Сама конструкция привода максимально простая, без дополнительных передач или больших неразъемных узлов. Техника разбирается полностью с возможностью замены любой детали, причем без лишних сложностей.

Количество смазки внушительное, рассчитанное на весь срок службы.


Надежное сцепление элементов червячного редуктора и свойство самоторможения ходового винта обеспечивают нереверсивность модели. Это значит, что дополнительных устройств для фиксации створок просто не потребуется. Кстати, используемые с некоторыми планетарными редукторами соленоиды повышают громкость работы техники и делают ее дороже.

Перевод в ручной режим предусмотрен и легко осуществляется с помощью ключа, который поворачивается в боковом отверстии механизма разблокировки на приводе. Внутри это выполнено в виде эксцентрикового механизма, что просто и надежно одновременно. Это необходимо при монтаже, а также при отсутствии электроэнергии.


Корпус и вилки крепления отлиты из алюминиевого сплава, а шток выполнен из нержавеющей стали. Продуманы даже крепления: удобные отверстия под болты и несквозные гайки, чтобы избежать чрезмерного затягивания с риском поломки уха.


Оптимальный блок управления

Блок управления отвечает за функциональность системы, исполняет заложенную программу действий в зависимости от подключенных аксессуаров и заданных настроек.


С моделью Rotelli MT 540 используется очень простая в настройке, но при этом полнофункциональная плата. С одной стороны – есть все важные возможности, причем с упрощенной индивидуальной настройкой при необходимости. С другой – нет ничего лишнего, что усложнило бы ввод в эксплуатацию и сделало систему дороже.

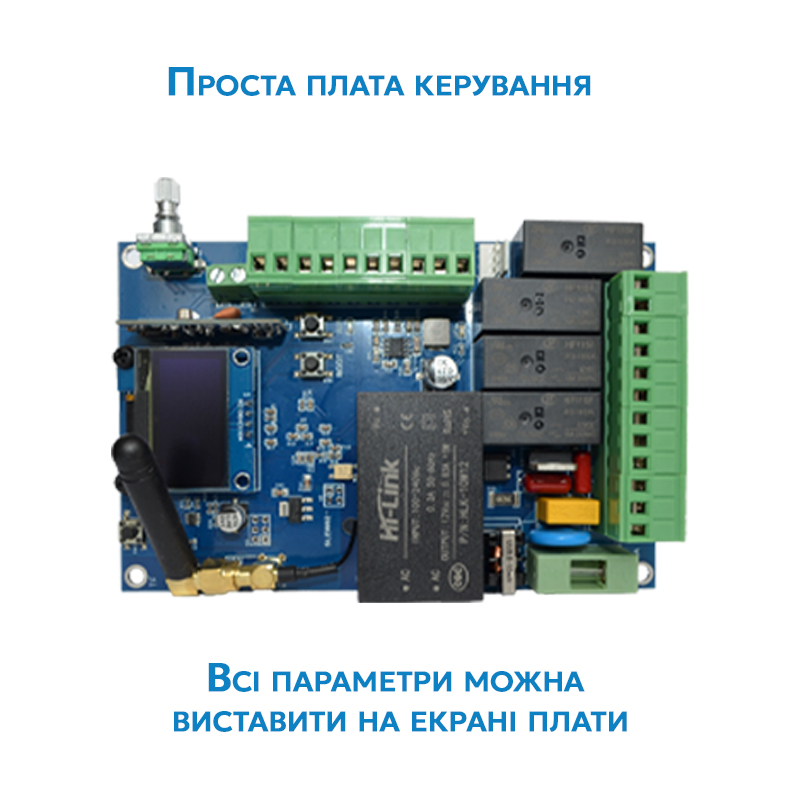

Блок управления представляет собой электронную плату, установленную в боксе. Радиоприемник для взаимодействия с пультами уже интегрирован в плату. В этом же коробе размещаются стартовые конденсаторы. Для них даже предусмотрены специальные крепления. Достаточно места в боксе под установку GSM-модуля или внешнего радиоприемника при необходимости. Сам шкаф закрывается герметично, даже имеет уплотнитель для повышения защиты электроники.

К клеммам платы подводится кабель от источника питания, а также проводка к приводам и всем проводным аксессуарам. Клеммы съемные, удобные в работе. Есть подписи всех контактов, кнопок, регуляторов и переключателей, а также инструкции с описанием назначения и настройки. Впрочем, методы настройки очевидны:

  • ·         DIP-переключателями выбирается постоянное свечение лампы или прерывистое (DIP 1), с замедлением будут работать приводы или без (DIP 2), в автоматическом режиме или пошаговом (DIP 3).
  • ·         Регуляторами плавно изменяется задержка 2-го привода (D1), пауза перед автозакрыванием (A2) и, что важно, усилия приводов (F3) для учета реальных нагрузок.
  • ·         Кнопками Т1 и Т2 задается время работы приводов, причем каждого отдельно. При включенном замедлении этими же кнопками задается время действия плавного старта и остановки. С помощью L1 программируется пульт, одну кнопку которого можно записать на полное открытие, другую на открывание всего одной створки.

Все очень просто. Небольшие персональные корректировки – и приводы будут работать с необходимым усилием, без резкого перемещения легких створок или затрудненного при крупных воротах. Двигатели не будут работать больше положенного времени, рискуя перегореть. Створки будут стартовать и финишировать с задержкой, исключая заклинивание и позволяя закрыть ворота плотнее и надежнее. Благодаря замедлениям можно избежать рывков, ударов и неравномерности движения.

Свой плюс и у методов настройки. Они просты и понятны. А еще они выполняются механически, задаются один раз и надолго, не слетают от скачка напряжения, не обнуляются после грозы и т.д.

Привод пригоден для самостоятельного монтажа

Данная модель настолько проста в монтаже и настройке, что вызывать специалистов просто нет необходимости. Техника поставляется максимально готовой к работе, с необходимым комплектом крепежа (кронштейны, болты), с конденсаторами и ключами разблокировки.  Установка займет буквально пару часов. Весь порядок действий описан в инструкции, идущей в комплекте.

Можно установить минимальный комплект только самого необходимого – приводы, блок управления и пульт. Есть возможность подключить сигнальную лампу и 1 или 2 пары фотоэлементов (на открывание и закрывание, обезопасив подходы с обеих сторон). Доступны альтернативные устройства управления, которыми можно заменить или дополнить стандартные пульты: кнопки, GSM-модуль, внешний приемник. Качество радиоприема улучшают включением антенны. Схемы подключений прилагаются.

Выводы

Rotelli MT 540 – улучшенный вариант автоматики для крупных распашных ворот:

  • ·         Итальянская техника, сертифицированная в ЕС, но по доступной цене.
  • ·         Мощность двигателя 320 Вт, чтобы двигать даже глухие ворота при любой погоде.
  • ·         Увеличенный до 500 мм ход штока, дающий большой размах приводу, повышающий КПД и надежность механизма.
  • ·         Прочный металлический редуктор без слабых мест, надежный корпус.
  • ·         Возможность установки на ворота с широкими столбами (открывание внутрь двора) – удаление заднего кронштейна от оси петель на расстояние до 28-35 см.
  • ·         Многофункциональная плата с простой и понятной настройкой.
  • ·         Возможность установить самостоятельно с помощью инструкций и консультации специалистов сервисного центра при необходимости.

Кроме этого доступны специальные предложения:

  • ·         Цена без посреднических накруток от нас как официального представителя бренда Rotelli.
  • ·         Бесплатная отправка в любое ближайшее к клиенту отделение компании-грузоперевозчика.
  • ·         Оплата при получении.
  • ·         Техническое обслуживание по гарантии и после в собственном сервисном центре.

Консультация наших специалистов не только по вопросу выбора оптимального варианта, но и по особенностям данной модели, нюансам установки или настройки при необходимости будет абсолютно бесплатна.
