Автоматику DoorHan Swing-3000 можно устанавливать, как на ворота дачи, так и на ворота стоянки у дома на пару квартир, в общем, там, где поток транспорта не превышает десять единиц в час.
Для автоматизации ворот одних приводов не достаточно, еще нужен блок управления и хотя бы один тип устройства для подачи команд. Для передачи команд мы включаем в комплектацию два пульта дистанционного управления.
Базовая комплектация автоматики DoorHan Swing-3000
|
Фото
|
Комплектующие
|
Кол-во
|
Цена
|
|
|
Привод Swing-3000 c комплектом крепежа
|
2 шт.
|
|
|
|
Выносной шкаф с электронной платой блока управления DoorHan PCB-SW
|
1 шт.
|
|
|
|
Двухканальный пульт дистанционного управления Transmitter-2
|
2 шт.
|
|
Дополнительные элементы комплектации автоматики DoorHan Swing-3000
|
Фото
|
Комплектующие
|
Кол-во
|
Цена
|
|
|
Фотоэлементы безопасности Photocell-N
|
1 пара
|
|
|
|
Сигнальная лампа Lamp
|
1 шт.
|
|
В этой статье описана автоматика DoorHan Swing-3000, а также необходимые элементы для управления и безопасности воротной системы.
Кроме того дана информация об основных критериях выбора той или иной модели автоматики. Статья получилась объемной, но ее не обязательно читать полностью – можно кликом мыши открывать только интересующие разделы.
Содержание статьи:
Назначение автоматики
Автоматика может быть бытовой или промышленной, еще выделяют «полупромышленную».
Назначение автоматики не указывает на габариты ворот, которые она способна перемещать. Назначение определяет показатель интенсивности использования оборудования, которое выражается в процентах.
Показатель интенсивности – это способность автоматики работать и необходимость отдыхать в течение определенного отрезка времени. Например, если автоматика имеет показатель интенсивности 70%, она в течение десяти минут должна работать только семь (даже останавливаясь), а остальные три находиться в покое.
К бытовому оборудованию относятся приводы, у которых показатель интенсивности не более 40%. Такую автоматику можно устанавливать только на ворота частного дома или дачи.
Автоматика считается промышленной, если у нее показатель интенсивности 70-100%.
Данное оборудование способно перемещать без перегрузок ворота, через которые проходит большой поток транспорта.
DoorHan Swing-3000 относится к полупромышленному оборудованию, так как у этих приводов показатель интенсивности 50%. Оборудование подойдет для ворот, через которые в час проезжает не более десяти единиц транспорта.
Если Вы затрудняетесь определиться с необходимым показателем интенсивности, обратитесь к нашему специалисту для бесплатной консультации.
Покупать автоматику с запасом возможностей тоже нецелесообразно, так как за такие приводы переплата составит минимум в два раза, а их возможности не будут использованы.
Нагрузки, которые должен преодолевать привод
Перемещая створку, привод сталкивается с такими постоянными и временными нагрузками:
-
Масса и длина створки.
-
Ветровое давление.
-
Налипание снега и обледенение.
-
Тяжелый ход ворот.
Масса и длина створки. Каждые производитель указывает максимально допустимые параметры ворот для автоматики.
Здесь следует учитывать, что указанные длина и масса створки обратно пропорциональны – чем длиннее створка, тем меньшим должен быть ее вес, и наоборот.
Ветровое давление значительно утяжеляет ворота если створка глухая, так как она будет работать как парус.
В нашей стране створка размером 2,0х2,0 м может стать тяжелее более чем на 120 кг.
Налипание снега и обледенение. На полотне ворот может задерживаться снег или образовываться лед, которые его утяжелят, если на нем есть разнообразные декоративные рельефные элементы.
Могут примерзнуть петли, на которых держится створка и у привода должен быть запас мощности, чтобы сорвать ворота.
Тяжелый ход ворот появляется, когда плохо смазаны петли или створка перекошена.
Чтобы по этим причинам привод не испытывал перегрузок, необходимо устранять все дефекты по мере их выявления. Чтобы учесть все вышеописанные нагрузки, нужно выполнить специальный расчет. Его я сейчас делать не буду, поскольку на это требуется немало времени.
Автоматика будет работать без перегрузок, если массу и длину створки, указанные производителем, поделить на два. Привод DoorHan Swing-3000 будет справляться со всеми нагрузками, если створка будет иметь длину не более 1,5 м и массу до 200 кг.
Крепление привода к столбу ворот
Привод нужно крепить строго придерживаясь нижеприведенных монтажной схемы и таблицы размеров. Если данное требование проигнорировать, автоматика не сможет полностью закрыть створку.
Таблица установочных размеров привода DoorHan Swing-3000
|
Угол открывания, град
|
A, мм
|
В, мм
|
С, мм
|
D, мм
|
|
90
|
130
|
130
|
60
|
720
|
|
120
|
130
|
110
|
50
|
720
|
Если параметры «А» и «С» невозможно выдержать, необходимо переставить створку или в опоре сделать нишу для привода. Но следует учитывать, что это приведет к дополнительным затратам.
Если Вы не хотите переставлять створку или делать нишу, рассмотрите автоматику (ссылка на миллер и ротелли), у которой есть специальные монтажные кронштейны, позволяющие установку на широки опоры.
Технические характеристики привода DoorHan Swing-3000
|
Максимальная длина створки
|
3,0 м
|
|
Рекомендуемая длина створки
|
1,5 м
|
|
Максимальный вес створки
|
400 кг
|
|
Рекомендуемый вес створки
|
200 кг
|
|
Питающее напряжение
|
220 В (50Гц)
|
|
Мощность
|
150 Вт
|
|
Ток
|
1,2 А
|
|
Усилие
|
3000 Н
|
|
Интенсивность использования
|
50%
|
|
Класс защиты
|
IP54
|
|
Скорость движения ходовой гайки
|
15 мм/сек
|
|
Рабочий ход
|
300 мм
|
|
Габариты двигателя ДхВхГ
|
793х88х126 мм
|
|
Вес привода
|
10 кг
|
|
Диапазон рабочих температур
|
-200С ÷ +550С
|
|
|
|
|
Максимальный вес ворот
|
400 кг
|

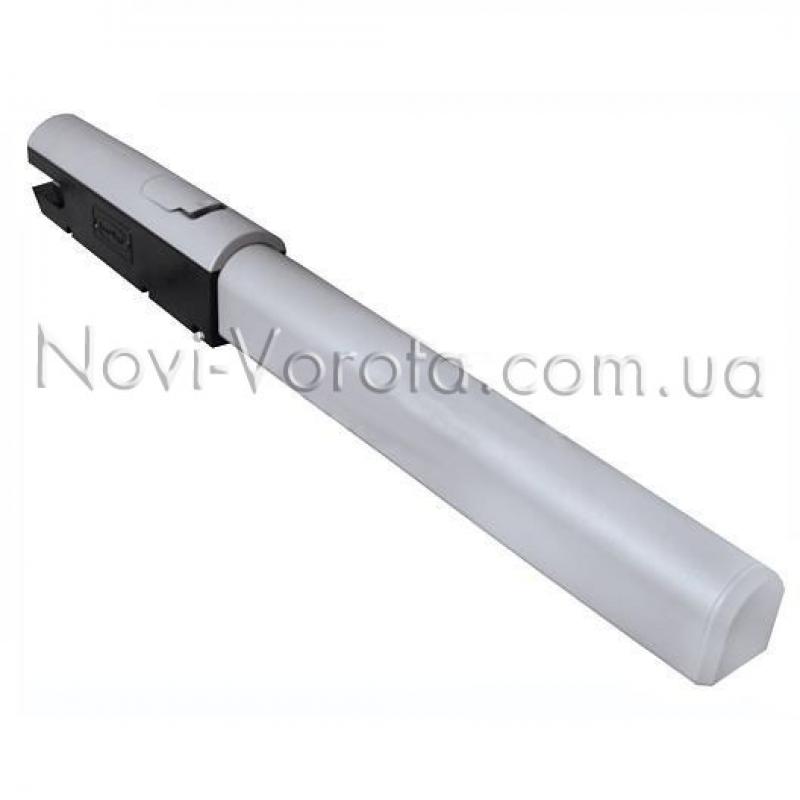

Привод DoorHan Swing-3000
Привод является линейным и такая конструкция самая дешевая и долговечная. Корпус привода изготовлен из силумина. В нем находятся мотор-редуктор и ходовой винт.
В мотор-редуктор входят двигатель, который питается от напряжения 220 В переменного тока и планетарный редуктор. Вращаясь, двигатель через редуктор передает крутящий момент ходовому винту. На резьбе винта находится гайка-каретка, которая перемещаясь, приводит в движение ворота.
Привод самоблокирующийся, потому, когда он в покое, ворота вручную невозможно сдвинуть, так как все зубчатые передачи мотор-редуктора находятся в жестком зацеплении.
Для снятия блокировки, чтобы ворота двигать руками, нужно воспользоваться специальным ключом, который идет в комплекте с автоматикой. Вернуть привод в автоматический режим можно поворотом ключа в противоположную сторону.
Блок управления автоматикой Swing-3000
Это пластиковый шкаф, который можно закрепить на опоре ворот или заборе. Крепить нужно на высоте не менее 50 см, чтобы шкаф не оказался в снегу.
В шкафу находится электронная плата управления PCB-SW, которая отвечает за все функциональные возможности автоматики.
Все элементы автоматики очень просто подключить к плате благодаря подписанным клеммам и разъемам. Чтобы визуально контролировать исправность всех устройств, плата имеет световые индикаторы.
На случай токовой перегрузки плата имеет самовосстанавливающийся предохранитель - когда нагрузка возрастает, предохранитель увеличивает сопротивление, пока не собьет нагрузку до безопасных значений. После этого предохранитель, перезапускаясь, возвращается в исходное положение.
Плата покрыта специальным лаком, чтобы на ее элементы не оказывали отрицательное воздействие конденсат и пыль.
Основные возможности автоматик, за которые отвечает плата управления:
-
Автоматическое закрытие ворот, когда пройдет заданное время ожидания.
-
Замедление створки, когда она достигает одного из крайних положений, чтобы не было резких рывков.
-
Режим калитки. Ворота можно остановить в любом месте.
-
Повышенное усилие привода на старте, чтобы было легче сдвинуть створку с места.
Встраиваемый приемник сигналов
Приемник находится в шкафу вместе с электронной платой управления. Получаемые сигналы имеют частоту 433 МГц и динамический код, потому их невозможно скопировать посторонними. В приемник можно записать до 60 пультов дистанционного управления.
Пульт дистанционного управления
Чтобы управлять автоматикой Swing-3000, можно использовать пульты следующих серий:
-
Серия Transmitter
-
Серия TW
СерияTransmitter:
Transmitter-2 – двухканальный пульт. С него можно подавать сигналы двум разным автоматическим системам.
Transmitter-4 и Transmitter Premium – можно управлять четырьмя автоматическими системами.
Пульты серии TW:
-
TW1 – одноканальный пульт.
-
TW2 – двухканальный пульт.
-
TW15 – пятнадцатиканальный пульт.
Фотоэлементы безопасности
Сканируют проезд, чтобы автоматика отреагировала на препятствие до того, как в него ударяться ворота. Датчики устанавливают друг напротив друга, чтобы во время работы приводов между ними образовывался инфракрасный луч.
Если этот луч разорвать, открывающиеся ворота остановятся, а закрывающиеся, откроются.
Фотоэлементы размещают на высоте 0,5-1,0 м. Крепят их к столбам ворот или стойкам, которые находятся на некотором расстоянии.
На стойках, препятствие датчики выявят раньше.
Можно установить дополнительную пару фотоэлементов немного выше поверхности земли, чтобы повысить уровень безопасности.
У DoorHan есть три модели фотоэлементов:
-
Photocell-N.
-
Photocell-R.
-
Photocell-W.
Технические характеристики фотоэлементов Photocell
|
Модель
|
Photocell-N
|
Photocell-R
|
Photocell-W
|
|
Зона действия
|
до 25 м
|
|
Электропитание
|
12/24 В AC/DC
|
|
Длина волны
|
940 нм
|
|
Ток потребления
|
50 мА
|
<30 мА
|
|
Угол автоматического выравнивания
|
7° (расст. 20 м)
|
< ±10°
|
-
|
|
Температурный диапазон
|
-20 до 70 °С
|
от –20 до+55°C
|
от -20 до +60 °С
|
|
Габаритные размеры
|
49,8х75,6х29 мм
|
37,5 х 108 х 36 мм
|
|
Типы выходных контактов
|
NO и NC
|
НО/НЗ
|
Photocell-N не обязательно размещать строго в горизонте относительно друг друга, так как между ними луч рассеивается под углом 7° на расстояние 20 м.
Photocell-R можно разместить на разных уровнях с большим перепадом. Соединить их лучом можно за счет поворотных плат.
Photocell-W питаются от пальчиковых батареек, потому к ним не нужно тянуть электропроводку.
Световая сигнальная лампа
Лампа миганием сопровождает перемещение ворот вплоть до их остановки. Польза от данного элемента особенно ощутима в темное время суток, учитывая, что перемещение ворот практически бесшумно.
У DoorHan есть два типа ламп:
Lamp имеет встроенную антенну, которая увеличивает дальность действия пульта дистанционного управления.
Lamp-LED состоит из светодиодов, которые минимально потребляют электроэнергию и имеют длительный срок эксплуатации.
Технические характеристики сигнальных ламп
|
Модель
|
Lamp
|
Lamp-LED
|
|
Питающее напряжение
|
220 В/50 Гц
|
12/24/220 В, 50 Гц
|
|
Класс защиты
|
IP54
|
IP54
|
|
Температурный диапазон
|
от -40 до +60 °С
|
от -40 до +60 °С
|
|
Мощность
|
25 Вт
|
3 Вт
|
|
Габаритные размеры
|
125x100x140 мм
|
90х65х48 мм
|
