Roger R20 Серия автоматики для распашных ворот с массой одной створки до 1000кг и длиной до 5,0м

Стоимость приводов Roger R20

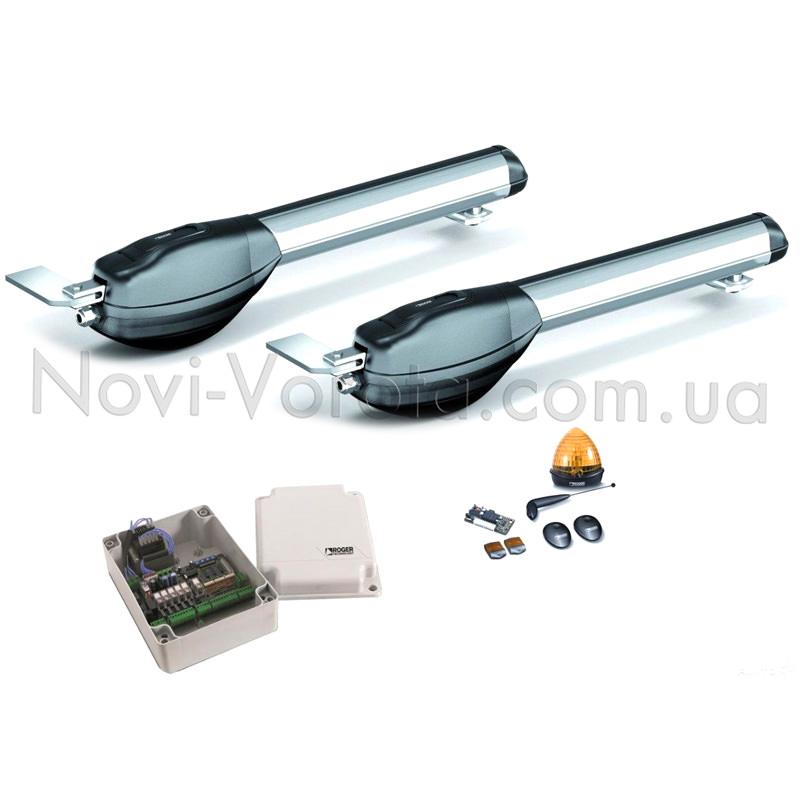

Возможная комплектация автоматики Roger R20

Технические характеристики автоматики Roger R20

Наши предложения:

• Тест-драйв 365 дней. На протяжении данного периода можно эксплуатировать приводы, которые рекомендовал наш специалист. Если приобретенная автоматика чем-то Вас не устроит, ее можно вернуть, в свою очередь мы вернем за нее деньги.

С рекомендованным нашими специалистами оборудованием мы подарим пошаговую инструкцию по его установке. Данное пособие разработано нашими инженерами.

• Элементы воротной системы, которые были заказаны, мы отправим в течение суток в ближайшее к Вам отделение транспортной компании.
• Автоматика, которая рекомендована нашим специалистом, на протяжении всего срока эксплуатации обслуживается в нашем сервисном центре.
• Все системы автоматизации, которые мы предлагаем, сертифицированы в Украине, а цена их рекомендована производителями, то есть, нет никаких наценок.

Статья посвящена воротному оборудованию серии Roger R20. Кроме того речь пойдет о том, что необходимо знать при покупке той или иной модели автоматики.

Если у Вас нет желания читать всю статью, кликом мышки можно открыть только интересующий раздел или вообще связаться прямо сейчас с нашим специалистом для бесплатной консультации.

Впишите свой номер в форму, и мы перезвоним вам в течении 20 мин в рабочее время.

Задать вопрос специалисту

Телефон

Или перезвоните нам сами

+38 (095) 876-90-00

+38 (067) 502-71-89

Задать вопрос

План статьи:

• Разница между модификациями в серии Roger R20
• Привод Roger R20.
• Ограничение использования модели Roger R20.
• Крепление привода Roger R20 к опоре ворот.
• Электронная плата управления R70 с радиоприемником.
• Пульт дистанционного управления R80/TX102.
• Фотоэлементы безопасности R90/F1E.
• Сигнальная лампа.
• Какие нагрузки могут оказывать влияние на работу привода.

Разница между модификациями в серии Roger R20

Существенными отличиями между приводами в серии Roger R20 являются:

• У Roger R20/3… и R20/5… разные габаритные размеры.
• Две этих модификации способны перемещать ворота с разным весом и длиной створки.
• Приводы имеют разную номинальную мощность двигателей и тяговое усилие.
• Скорость открывания створки на угол 90 градусов.
• Интенсивность использования.

Интенсивность использования – это характеристика автоматики, выражаемая в процентах, которая указывает на назначение приводов – оно бывает бытовым, полу- и промышленным. Если автоматика обладает показателем интенсивности до 40% , ее принято считать бытовой и она в штатном режиме (без перегрузок) способна перемещать ворота частного дома или дачи.

Приводы модификации Roger R20/3… обладают интенсивностью 50%, а Roger R20/5… - 60%, поэтому их можно отнести к оборудованию полупромышленного назначения, которое способно двигать ворота, через которые проходит повышенный поток транспорта, но не слишком большой. При выборе автоматики, показателем интенсивности нельзя пренебрегать, так как, покупая приводы с запасом мощности, переплата может оказаться двойной, причем за то, что никогда не будет использовано. Автоматика, которая будет эксплуатироваться за пределами возможностей, через непродолжительное время может выйти из строя, так как регулярно будет испытывать перегрузки.

Многим нашим клиентам сложно определиться с необходимым показателем интенсивности автоматики для своих ворот, поэтому чтобы исключить ошибку при выборе оборудования по данному параметру, рекомендую обратиться к одному из наших специалистов для бесплатной консультации.

Выше были описанные основные различия между приводами серии Roger R20, далее об этом оборудовании я буду рассказывать, обобщив все модификации, потому что другой принципиальной разницы между ними нет.

Впишите свой номер в форму, и мы перезвоним вам в течении 20 мин в рабочее время.

Задать вопрос специалисту

Телефон

Или перезвоните нам сами

+38 (095) 876-90-00

+38 (067) 502-71-89

Задать вопрос

Привод Roger R20

Линейная конструкция привода пользуется широким спросом среди покупателей, так как является по сравнению с рычажной автоматикой и приводами скрытого типа самой дешевой и надежной. Движение ворот осуществляется за счет вращения червяка на валу электродвигателя, который через редуктор передает крутящий момент ходовому винту.

На винте установлена тяговая втулка, которая перемещаясь по его резьбе, двигает створку. Зубчатые передачи мотор-редуктора привода находятся между собой в зацеплении, поэтому, когда автоматика не работает створку сдвинуть вручную невозможно. Так что покупка замка для запирания ворот не обязательна. Чтобы зубья расцепить, необходимо воспользоваться механизмом разблокировки при помощи ключа, который идет в комплекте воротного оборудования.

Ограничение использования модели Roger R20

Многие наши покупатели, изучая технические характеристики той или иной модели автоматики, считают, что можно на практике использовать указанные допустимые параметры ворот, но это не так. Дело в том, что длина и масса створки, которые дает производитель, являются максимальными и к тому же обратно пропорциональными. То есть чем длиннее створка, тем меньше ее должен быть вес или наоборот. На графике ниже показано такое соотношение для серии приводов Roger R20:

Крепление привода Roger R20 к опоре ворот

С точки зрения возможного открывания створки привод является универсальным, так как при соответствующей установке, он может открывать створку вовнутрь или наружу. Ниже приведены монтажные схемы приводов серии Roger R20, а также таблица установочных размеров:

Установочные размеры привода Roger Н20

Открывание вовнутрь. Устанавливая привод, необходимо строго выдержать все размеры, которые даны в таблице выше, иначе привод не будет закрыть ворота, упираясь в угол опоры. Если у Вас опоры шире и приводы Roger R20 не подходят для установки, рассмотрите оборудование, которое имеет специальные увеличенные монтажные кронштейны для установки на габаритные столбы Miller Technics и Rotelli.

Открывание наружу. Крепление приводов в данном случае осуществляется  внутри проезда, то есть они заберут его ширину с каждой стороны как минимум по 15см, поэтому при проектировании ворот нужно это учесть и сделать проем шире. Если столбы ворот уже готовы, приводы можно закрепить как можно выше, чтобы сохранить необходимый проезд. В независимости от варианта открывания створок, приводы нужно крепить на высоте не меньше 50см от земли, чтобы зимой их не засыпало снегом.

Электронная плата управления R70 с радиоприемником

Плата управления вместе с радиоприемником размещены в пластиковом шкафу, для их защиты от воздействия атмосферных осадков или возможных механических повреждений. Шкаф как правило крепят к одному из столбов ворот или забору на высоте не менее 50см от земли, чтобы в зимний период он не находился в сугробе. Все элементы автоматики к плате управления можно легко подключить за счет наличия у нее съемных клемм. За исправностью всего воротного оборудования и качеством всех электрических соединений можно наблюдать визуально при помощи красных светодиодов, расположенных на плате. Электронная плата управления обеспечивает такие основные возможности воротного оборудования:

• Открывание и закрывание ворот.
• Регулировка времени открытия и закрытия.
• Плавный старт, чтобы створки не дергались и плавный стоп, чтобы они не ударялись.
• Полуавтоматический режим (Открыть-Стоп-Закрыть-Стоп).
• Автоматический режим. Приводы самостоятельно закроют ворота, когда пройдет заданное время ожидания.
• Режим коллективного использования. Если один из пользователей подал сигнал закрыть ворота, а второй открыть, створки продолжат открываться, игнорируя первую команду.
• Режим присутствия оператора. Управление происходит при помощи стационарного выключателя, а точнее нажатием и удерживанием на нем кнопки открытия или закрытия ворот.

Когда включен данный режим, подачу сигналов от пульта дистанционного управления осуществлять невозможно. Радиоприемник необходим для получения сигналов от пульта на частоте 433МГц. Без данного электронного элемента автоматика не будет принимать команды от дистанционных устройств управления.

Пульт дистанционного управления R80/TX102

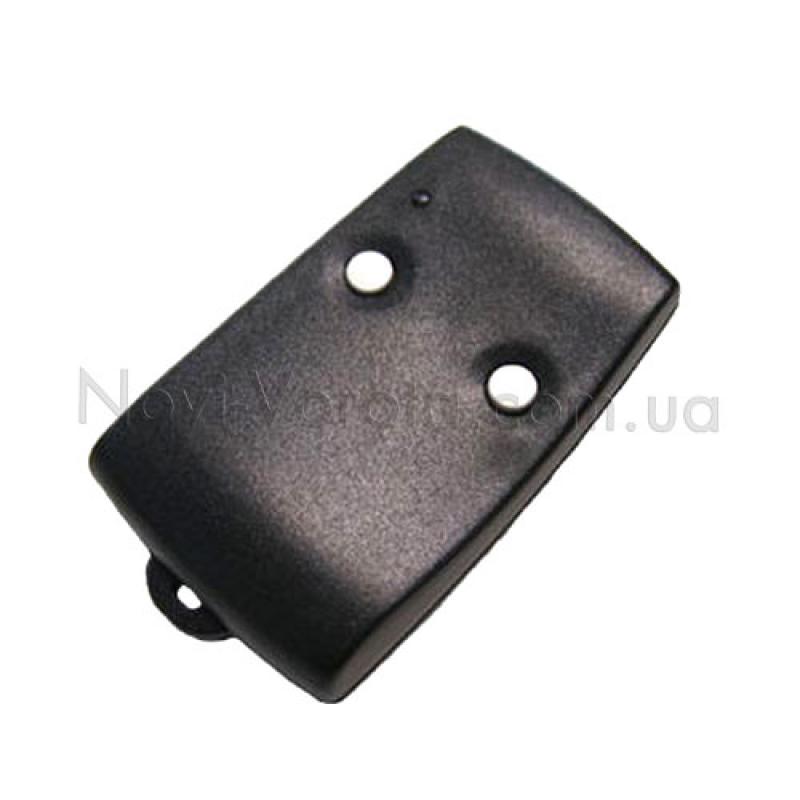

Данный передатчик предназначен для подачи команд автоматике дистанционно. Дальность действия сигнала может достигать 150м, если на его пути нет помех. Пульт двухканальный, поэтому при соответствующих настройках с него можно управлять двумя автоматическими системами. R80/TX102 имеет статический код сигнала, поэтому его можно беспрепятственно скопировать на другие пульты.

Фотоэлементы безопасности R90/F1E

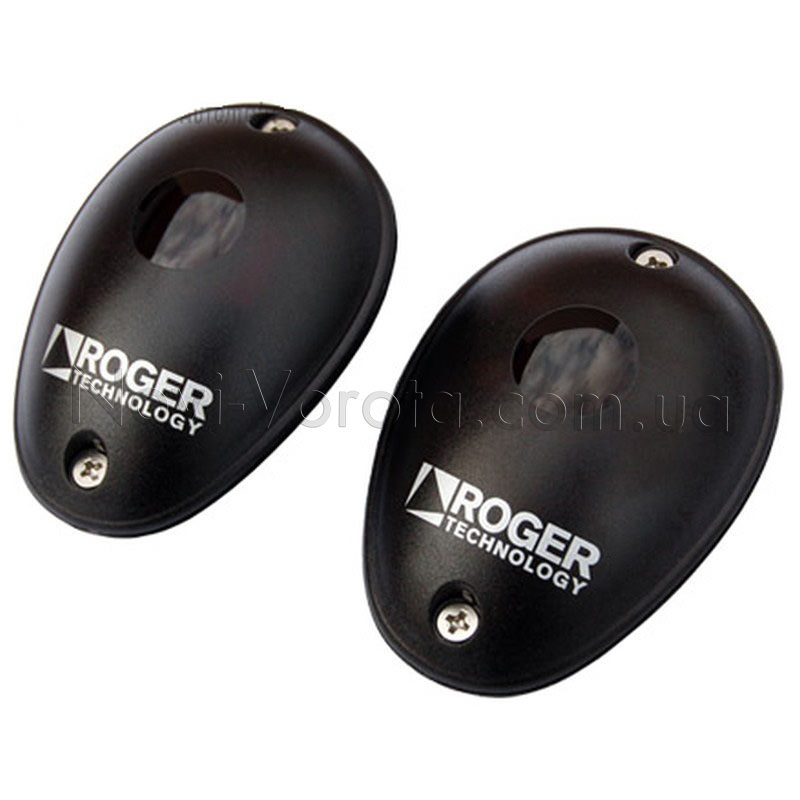

R90/F1E – это оборудование предназначено выявлять препятствие, которое появляется на пути движения сворок во время работы приводов и является единственным, которое может предотвратить столкновение. Фотоэлементы состоят из передатчика и приемника, которые нужно устанавливать друг напротив друга, чтобы между ними появлялся инфракрасный луч, когда ворота начинают перемещение. Если этот луч будет разорван любым препятствием, закрывающиеся ворота начнут открываться, а открывающиеся остановятся.

Датчики крепятся к столбам ворот или устанавливаются на стойках для сканирования проезда. Размещение на стойках обеспечит более раннее выявление препятствия, так как луч будет находиться на некотором расстоянии от ворот. Высота установки одной пары фотоэлементов обычно принимается 50-100см от земли. Для обеспечения большей безопасности можно установить еще одну пару в нескольких сантиметрах от поверхности проезда.

Сигнальная лампа

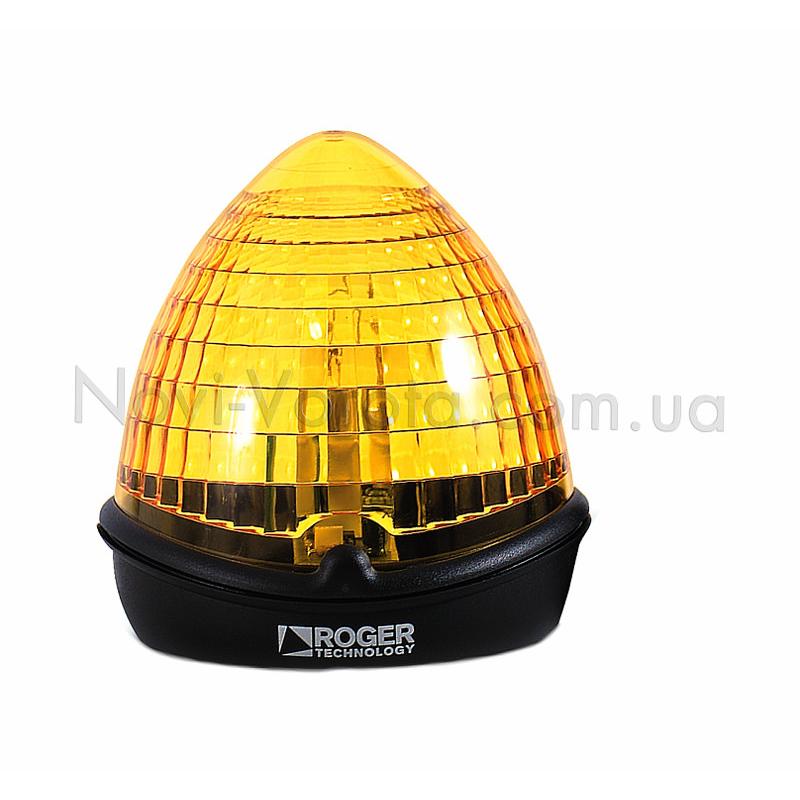

Лампу необходимо размещать таким образом, чтобы ее было видно со всех сторон. Данный элемент безопасности включается на пару секунд раньше, чем створки начинают двигаться и он световым сигналом сопровождает перемещение ворот до полной их остановки.

Какие нагрузки могут оказывать влияние на работу привода

Производители, указывая допустимые параметры ворот для автоматики, в большинстве случаев дают их без учета следующих нагрузок:

• Снег и обледенение.
• Ветровое давление.
• Тугой ход ворот.

Снег и обледенение. Если на Вашей створке присутствуют декоративные элементы, всевозможные рельефные детали, они могут стать местами для накопления снега или образования льда, которые делают створку значительно тяжелее. Крепежные элементы ворот (петли) могут примерзнуть и приводу понадобится дополнительная мощность для начала движения ворот.

Ветровое давление. Данная нагрузка может оказывать значительное влияние на работу привода, если у створки глухое полотно, которое в ветреную погоду будет работать как парус. Створка размером 1,5х2,0м с такой конструкцией может стать тяжелее от ветрового давления более чем на 100кг и вся эта масса догрузит привод.

Тугой ход ворот может возникнуть, если не смазаны петли или створка перекошена. Такие дефекты могут вызвать увеличенную силу трения, которая потребует от привода работать с повышенным усилием, на которое он может быть не рассчитан. Чтобы по этой причине автоматика не вышла из строя, данные дефекты необходимо сразу устранять по мере их выявления. Чтобы не заниматься расчетами всех нагрузок (так как это занимает немало времени), для обеспечения нормальной работы привода нужно параметры ворот, которые указаны в технических характеристиках, уменьшить как минимум в два раза – это будет условием штатной эксплуатации воротного оборудования.
