Roger М20 Серия приводов для распашных ворот со створками весом до 800кг и длиной до 3,0м.

Новинка
 Roger М20  Серия приводов для распашных ворот со створками весом до 800кг и длиной до 3,0м.
Информация о товаре:
Комплект автоматики для распашных ворот со створками шириной до 3м и массой до 800кг.
Код товара: Roger М20
Рейтинг:
0 грн.
Есть в наличии
Купить
Заказ в 1 клик
Описание
Отзывы
Доставки и оплата

Roger М20 - Серия приводов для распашных ворот со створками весом до 800кг и длиной до 3,0м.

Привод Roger М20.

Комплектация автоматики Roger M20/340 (приводы 230В)

Элемент автоматики

Базовая

Максимальная

Привод Roger M20/340 (2шт.)

+

+

Блок управления со встроенным радиоприемником R70 (1шт.)

+

+

Пульт дистанционного управления R80/TX102 (2шт.)

+

+

Фотоэлементы безопасности R90/F1E (1 пара)



+

Сигнальная лампа R92/LR1



+

СТОИМОСТЬ

ЦЕНА

ЦЕНА



Купить

Купить

Комплектация автоматики Roger M20/344 (приводы 24В)

Элемент автоматики

Базовая

Максимальная

Привод Roger M20/344 (2шт.)

+

+

Блок управления со встроенным радиоприемником R70 (1шт.)

+

+

Пульт дистанционного управления R80/TX102 (2шт.)

+

+

Фотоэлементы безопасности R90/F1E (1 пара)



+

Сигнальная лампа R92/LR1



+

СТОИМОСТЬ

ЦЕНА

ЦЕНА



Купить

Купить





Технические характеристики приводов для распашных ворот Roger M20

Модель М20/340 М20/344
Максимальный вес створки (кг) 800
Максимальная длина створки (м) 3,0
Рекомендуемый вес створки (кг) 400
Рекомендуемая длина створки (м) 1,5
Класс защиты (IP) 43
Электропитание мотора (В/Гц) ~230/50 24
Номинальная мощность (Вт) 200 96
Ток, А 1,1 4
Интенсивность использования (%) 30 80
Линейное тяговое усилие (Н) 400 ÷ 3000 400 ÷ 3200
Ход тяговой втулки (мм) 340
Скорость тяговой втулки (см/с) 1.66
Время открывания на угол 90° (с) 19
Масса привода (кг) 7,3
Диапазон рабочих температур (°С) - 25 ÷ + 70

Наши предложения при покупке автоматических воротных систем

  • Возможность испытывать рекомендованные нашим специалистом приводы в течение года. Если не понравится, как они работают, в любое время можете вернуть оборудование и мы гарантированно осуществляем возврат денег в полном объеме.

Рекомендованная автоматика поставляется с пошаговой инструкцией по самостоятельной установке воротного оборудования, которая разработана нашими специалистами – предоставляется в качестве подарка.

  • Чтобы покупка не вызывала сомнений, мы не требуем предоплату. Расплатиться можно, когда оборудование будет Вами получено, и Вы проверите его комплектацию.
  • Все приводы, которые мы рекомендуем, обслуживаются на базе нашего сервисного центра, на протяжении всего периода эксплуатации.
  • Все приводы и другое оборудование управления и безопасности сертифицировано в Украине.

В данной статье речь пойдет о линейной автоматике серии Roger M20, о дополнительном воротном оборудовании, а также факторах, которые нужно учитывать при выборе той или иной модели приводов. Статья получилась не очень короткой, так как на одной странице основную информацию не удастся разместить. Если у Вас нет времени на прочтение ее полностью, можете открыть только интересующий раздел или связаться с нашим специалистом для бесплатной консультации по подбору наиболее подходящей модели автоматики.

Впишите свой номер в форму, и мы перезвоним вам в течении 20 мин в рабочее время.
Задать вопрос специалисту
Телефон
Или перезвоните нам сами
+38 (095) 876-90-00
Задать вопрос

Содержание статьи:

Основная разница между модификациями Roger M20

Модели Roger M20 разняться между собой напряжением питания электродвигателей, которое может быть 230В переменного тока или 24В постоянного, также отличие заключается в величине потребляемого тока, которое может быть 1,1А или 4,0А. Автоматику, двигатели у которой работают от напряжения 24В можно оборудовать системой бесперебойной подачи электроэнергии на случай отключения от основного источника питания. Для этого обычно используются две аккумуляторных батареи по 12В каждая.

Еще одним важным отличием между приводами Roger M20 является показатель интенсивности использования, где у M20/340 он равен 30%, а у М20/344 – 80%. Автоматика М20/340 предназначена для бытового использования, так как приводы, у которых показатель интенсивности до 40% подходит только для ворот частного дома или дачи. Оборудование модели Roger М20/344 предназначено для ворот, через которые проходит большой поток транспорта, потому что оно обладает показателем интенсивности 80%.

Такие приводы устанавливают на воротах общественных парковок или офисных центров. Многие люди, перестраховываясь, стремятся купить оборудование с запасом, но этого не стоит делать, так как покупка может выйти вдвое дороже, а запас мощности оборудования никогда не будет использован. Но и экономить не стоит, поскольку приводы, которые будут эксплуатироваться на пределе возможностей, могут выйти из строя в результате постоянных перегрузок.

Если Вы сомневаетесь в самостоятельном выборе автоматики по показателю интенсивности, обратитесь к нашему специалисту для бесплатной консультации.

Впишите свой номер в форму, и мы перезвоним вам в течении 20 мин в рабочее время.
Задать вопрос специалисту
Телефон
Или перезвоните нам сами
+38 (095) 876-90-00
Задать вопрос

На этом обзор отличий между модификациями приводов Roger M20 закончен и далее об этой серии автоматики я буду рассказывать обобщенно, так как конструктивной разницы нет.

Привод Roger M20

Габариты привода Roger M20.

Эта автоматика по конструкции линейная и пользуется широким спросом за простоту устройства механизмов и невысокую стоимость относительно рычажных приводов или оборудования скрытой установки. Линейный привод приводит в движение створку за счет вращения червяка на валу двигателя, который передает крутящий момент через редуктор на ходовой винт, на котором находится тяговая втулка. Эта втулка, перемещаясь по резьбе винта, двигает ворота.

Привод Roger M20 нереверсивный, поэтому когда он находится в покое, ворота вручную сдвинуть невозможно, так что покупать замок, чтобы запирать ворота не обязательно. Фиксация привода происходит за счет зубчатых передач мотор-редуктора, которые находятся между собой в жестком зацеплении. Для снятия блокировки, необходимо воспользоваться механизмом расцепления при помощи ключа, который входит в комплектацию автоматики.

Разблокировка привода Roger M20.

Ограничение использования моделей Roger M20

Производитель автоматики Roger M20 указывает параметры ворот (длину и массу) с максимально допустимыми значениями, но их нельзя применять, так как они даны без учета дополнительных нагрузок и к тому же длина и масса должны быть обратно пропорциональными. То есть чем длиннее створка, тем меньше должна быть ее масса и наоборот. На графике ниже показано соотношение параметров створки для приводов Roger M20:

График соотношения длины и массы створки для Roger M20.

Крепление автоматики Roger M20 к столбу

Для установки привода Roger M20 в зависимости от открывания ворот вовнутрь или наружу, нужно придерживаться следующих монтажных схем и таблицы с установочными размерами:



Установочные схемы открывания приводов Roger M20.

Таблица установочных размеров привода Roger M20

М20/…
«А», мм «В», мм Угол открытия, град. «С», мм (макс.) «D», мм (макс.) «Е», мм
130 130 90 90 810 90
80 170 90 90 810 90
50 130 90 90 810 90
100 200 90 90 810 90
120 140 100 90 810 90
130 10 105 90 810 90
150 100 120 90 810 90

Открывание створки внутрь. В этом случае установку привода необходимо выполнять в строгом соответствии монтажным схемам и размерам, иначе привод может не полностью закрывать створку, так как будет упираться в угол опоры ворот. Если согласно установочных размеров, привод Roger M20 не подходит для Ваших столбов (они больше), рассмотрите линейную автоматику, у которой есть специальные увеличенные монтажные кронштейны Miller Technics и Rotelli.

Открывание створки наружу. Здесь нужно знать, что приводы крепятся к столбам в самом проезде, поэтому они забирают его ширину не менее чем по 15см с каждой стороны. При проектировании ворот учтите это, а если ворота уже готовы, автоматику можно закрепить на максимальной высоте, чтобы сохранить существующую ширину проезда.

Электронная плата управления R70 и радиоприемник сигналов

Плата и приемник находятся в обтекаемом пластиковом шкафу, который защищает эти электронные элементы от воздействия осадков и механических повреждений. Данный короб можно закрепить на столбе или заборе при помощи четырех крепежных элементов. Высота установки должна быть не менее 50см, чтобы шкаф зимой не находился в сугробе. Все элементы автоматики легко подключаются к плате за счет наличия у нее съемных клемм. Красные световые индикаторы на ее поверхности предназначены для визуального контроля работы всех элементов и надежности электрических подключений.

Основные функции автоматики, за которые отвечает плата управления:

  • Открывание и закрывание ворот.
  • Регулировка времени открытия и закрытия створок.
  • Плавное начало движения створок, чтобы не было резких рывков.
  • Замедление, когда ворота достигают крайнего открытого или закрытого положения для исключения ударов.
  • Полуавтоматический режим (Открыть-Стоп-Закрыть-Стоп).
  • Автоматическое закрывание ворот, когда проходит заданное время ожидания.
  • Режим коллективного использования. Если разными пользователями одновременно были поданы команды на открытие и закрытие створок, ворота продолжат открываться.
  • Пешеходный проход. Ворота можно остановить в любом месте проезда, чтобы остался необходимый проход.
  • Режим присутствия оператора. Управление приводами осуществляется нажатием и удерживанием одной из кнопок на стационарном выключателе (открытие или закрытие), при этом подавать команды с пульта не будет возможным.

Радиоприемник является единственным электронным элементом, который осуществляет прием и передачу сигналов блоку управления от пульта. Частота принимаемых сигналов 433МГц.

Блок управления R70.

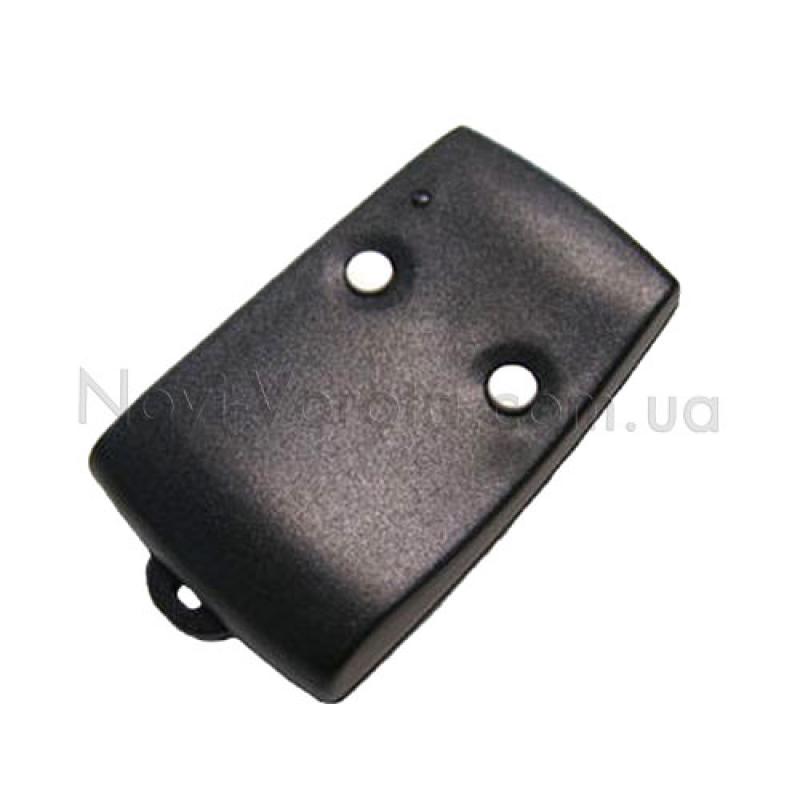

Пульт дистанционного управления R80/TX102

R80/TX102 передает сигналы на радиоприемник. Если между передатчиком и приемником нет помех, дальность сигнала может достигать 150м. Данная модель двухканальная, то есть с этого пульта можно осуществлять управление двумя автоматическими системами. Код сигнала статический – его настройки можно скопировать на другие пульты находясь на расстоянии.

Пульт дистанционного управления R80/TX102.

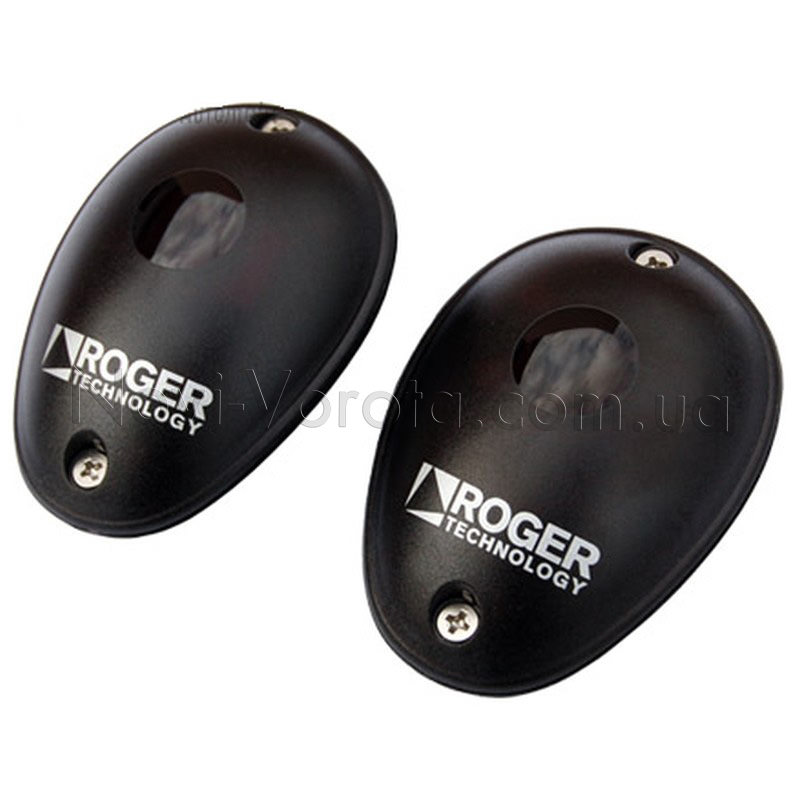

Фотоэлементы безопасности R90/F1E

Предназначены для выявления препятствия до того, как произойдет его столкновение с воротами. Данное оборудование в автоматической системе единственное, которое выполняет эту функцию. Фотоэлементы устанавливаются друг напротив друга для образования между ними инфракрасного луча, когда автоматика начинает перемещать створки. Если препятствие оборвет этот луч, ворота начнут реверсное движение, чтобы исключить столкновение. Эти датчики безопасности обычно крепят к столбам ворот или размещают на стойках.

Второй вариант установки обеспечивает более раннюю реакцию автоматики на препятствие, так как луч находится на некотором расстоянии от ворот. Высота установки фотоэлементов обычно 50-100см. Чтобы работу ворот сделать еще более безопасной, можно установить вторую пару фотоэлементов немного выше поверхности проезда.



Фотоэлементы R90/F1E.

Сигнальная лампа

Работает как проблесковый маячок и сопровождает перемещение створок до полной их остановки. Лампу крепят так, чтобы она была видна со всех сторон.

Сигнальная лампа.

Возможные нагрузки, влияющие на работу привода

В большинстве случаев производители автоматики, указывая максимальные параметры ворот для нормальной работы приводов, не учитывают следующие нагрузки:

  • Снег и обледенение.
  • Ветровое давление.
  • Тугой ход ворот.

Снег и обледенение. Декоративные рельефные элементы на полотне створки могут стать местами для налипания снега и образования льда, которые утяжелят створку. Створка крепится к столбу за счет петель, которые могут зимой примерзнуть и от автоматики потребуется запас возможностей, чтобы сдвинуть ворота с места.

Ветровое давление. Глухая створка в ветреную погоду работает как парус и передает ветровую нагрузку приводу, с которой он должен справляться в штатном режиме. В климатических условиях Украины глухая створка размером 1,5х2,0м может быть утяжелена более чем на 100кг.

Тугой ход ворот возникает, когда не смазаны крепежные элементы створки или она имеет перекосы. Повышенная сила трения может постоянно затруднять работу автоматики, поэтому эти дефекты нужно сразу устранять по мере их выявления, чтобы привод не вышел из строя. Чтобы не тратить время на расчеты всех нагрузок, и при этом автоматика работала в штатном режиме, необходимо параметры ворот, указанные в технических характеристиках оборудования, уменьшить как минимум в два раза.

На этом статья подошла к концу. За дополнительными консультациями Вы прямо сейчас можете обратиться к нашему специалисту.
