Возможная комплектация автоматики Roger Н23
|
|
Базовая
|
Максимальная
|
|
Привод Roger H23/283 (2 шт.)
|
+
|
+
|
|
Блок управления со встроенным радиоприемником R70 (1шт.)
|
+
|
+
|
|
Пульт дистанционного управления R80/TX102 (2шт.)
|
+
|
+
|
|
Фотоэлементы безопасности R90/F1E (1 пара)
|
|
+
|
|
Сигнальная лампа R92/LR1
|
|
+
|
|
|
Цена
|
Цена
|
Технические характеристики приводов для распашных ворот Roger H23
|
Модель
|
H23/283
|
|
Максимальный вес створки (кг)
|
300
|
|
Максимальная длина створки (м)
|
2,8
|
|
Рекомендуемый вес створки (кг)
|
150
|
|
Рекомендуемая длина створки (м)
|
1,4
|
|
Класс защиты (IP)
|
44
|
|
Электропитание мотора (В/Гц)
|
~220/50
|
|
Номинальная мощность (Вт)
|
160
|
|
Интенсивность использования (%)
|
50
|
|
Термозащита, °C
|
140
|
|
Время открывания на угол 90° (с)
|
12
|
|
Диапазон рабочих температур (°С)
|
- 25 ÷ +70
|
Покупка воротного оборудования у нас
-
Все системы автоматизации, которые мы предлагаем, сертифицированы в Украине.
-
Стоимость воротного оборудования рекомендована производителями, то есть не имеет каких-либо дополнительных наценок.
-
Приводы, которые мы рекомендуем, можно тестировать в течение года и вернуть, если не понравятся их рабочие возможности. С нашей стороны Вам гарантирован возврат денег в полном объеме. Вместе с автоматикой, которую рекомендовал наш специалист, Вы в подарок получите пошаговую инструкцию по ее самостоятельной установке, которую разработали наши специалисты.
-
Оплату за приобретенное оборудование можно выполнить по факту его получения и проверки комплектации. То есть, на предоплате мы не настаиваем.
-
Выбранная продукция, будет Вам отправлена в ближайшее отделение транспортной компании.
-
Модели автоматики, которые рекомендует наш специалист, обслуживаются в нашем сервисном центре в течение гарантийного и послегарантийного сроков.
В данной статье я расскажу об автоматике Roger H23/238, а также о том, что необходимо знать при выборе той или иной модели воротной системы.
Статья получилось не очень короткой, и если нет желания читать ее полностью, кликом мыши можете открыть только интересующий раздел или прямо сейчас связаться с нашим специалистом для бесплатной консультации.
План статьи:
На что указывает показатель интенсивности использования
Каждый привод характеризуется показателем интенсивности использования, который исчисляется в процентах и указывает какого назначения воротное оборудование: бытовое, полу- или промышленное.
К приводам бытового назначения относятся мотор-редукторы, которые имеют показатель интенсивности использования до 40%. Такое оборудование способно нормально работать, перемещая створки ворот частного дома или дачи.
Автоматику Roger H23, которая обладает показателем 50% можно отнести к полупромышленному оборудованию, которое подходит для ворот небольших парковок, автостоянок у дома на несколько квартир, в общем, там, где поток транспорта немного выше минимального.
Когда Вы выбираете оборудование важно не ошибиться с возможностями приводов по показателю интенсивности: значительный запас интенсивности может обернуться для Вас двойной переплатой за неиспользуемые возможности.
Покупка приводов, которые в последствие будут работать на пределе, может привести к выходу из строя из-за постоянных перегрузок.
Нашим покупателям самостоятельно бывает тяжело определиться с выбором автоматики по показателю интенсивности, поэтому если у Вас есть сомнения, обратитесь к нашему специалисту за бесплатной консультацией по данному вопросу.
Привод Roger Н23
По конструкции этот привод относится к рычажному типу, за счет чего его без проблем можно крепить к широким столбам.
Рычаг представляет собой два металлических элемента, которые соединены между собой усиленным шарниром.
Привод имеет два концевых выключателя, чтобы останавливаться, когда створка достигает крайнего открытого или закрытого положения.
Номинальная мощность электродвигателя 160Вт, за счет чего оборудование способно перемещать ворота до 300кг.
Приводы Roger H23 нереверсивные, то есть створку невозможно двигать вручную, когда автоматика находится в покое. Это происходит за счет постоянного сцепления зубчатых передач мотор-редуктора.
Чтобы расцепить их, нужно воспользоваться механизмом разблокировки, который находится в приводе, при помощи специального ключа.
Ограничение использования модели Roger Н23
В технических характеристиках Roger H23, производитель указывает максимальные параметры створки, которую можно использовать, но нужно знать, что длина и масса - значения обратно пропорциональные, поэтому их нельзя применять одновременно. То есть, чем створка длиннее, тем меньше должен быть ее вес и наоборот.
Кроме того, значения габаритов ворот даны без возможных дополнительных нагрузок, которые могут воздействовать на работу привода.
На графике показано соотношение длины и массы створки для привода Roger H23:
Крепление автоматики Roger Н23
Привод нужно размещать на высоте не менее 50см от земли, чтобы зимой его не засыпал снег.
Для нормального открывания и закрывания створки, он должен быть установлен согласно монтажной схемы и таблицы установочных размеров:
Таблица установочных размеров привода Roger Н23:
|
Размер «А», мм
|
Размер «В», мм
|
Угол открытия, град.
|
|
130
|
50
|
90
|
|
130
|
80
|
90
|
|
130
|
100
|
90
|
|
140
|
120
|
90
|
|
150
|
50
|
95
|
|
160
|
160
|
95
|
|
180
|
180
|
95
|
|
180
|
200
|
100
|
|
200
|
200
|
100
|
|
230
|
200
|
100
|
|
250
|
250
|
105
|
|
300
|
250
|
110
|
Если Ваши столбы не очень большие, можно рассмотреть линейные приводы, которые стоят дешевле, а за счет простоты конструкции являются более мощными и надежными, чем рычажная автоматика Miller Technics и Rotelli.
Плата управления R70 с радиоприемником
Плата управления размещается в пластиковом шкафу, который крепится вертикально к столбу ворот или забору при помощи дюбелей.
Этот обтекаемый шкаф нужно размещать на высоте не менее 50см от земли, чтобы он зимой не находился в сугробе.
Все элементы автоматики легко и быстро можно подключить к плате, так как у нее съемные клеммы.
При помощи размещенных на плате красных светодиодов, можно визуально контролировать исправность и надежности подключения всех элементов автоматики.
Плата управления осуществляет такие возможности автоматики:
-
Открывание и закрывание ворот.
-
Регулировка времени открытия и закрытия створок.
-
Замедление створки для исключения резких рывков на старте и ударов по достижению крайнего открытого или закрытого положения.
-
Полуавтоматический режим (Открыть-Стоп-Закрыть-Стоп).
-
Автоматический режим – можно задать время ожидания, по завершении которого створки закроются автоматически.
-
Режим коллективного использования. В случае, когда один из пользователей подал команду закрыть ворота, а второй открыть, створки продолжат открываться, блок управления первую команду проигнорирует.
-
Режим присутствия оператора. В данном режиме управление воротами осуществляется нажатием и удерживанием кнопки открытия или закрытия створок на стационарном кнопочном выключателе. При этом подавать команды с пульта дистанционного управления не будет возможности – приемник их не примет.
Радиоприемник находится в пластиковом шкафу вместе с платой управления.
Предназначен для приема и передачи сигналов от пульта дистанционного управления на частоте 433МГц.

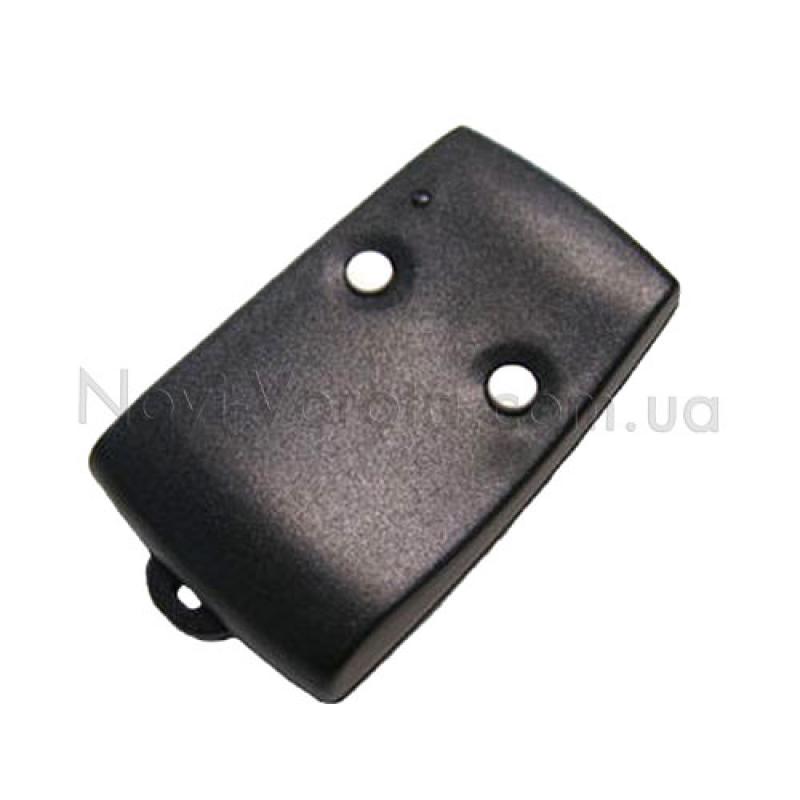

Пульт дистанционного управления R80/TX102
Предназначен для передачи команд блоку управления через радиоприемник.
При условии прямой видимости между передатчиком и приемником дальность действия сигнала может достигать 150 метров.
Пульт R80/TX102 является двухканальным, поэтому с него можно управлять двумя автоматическими системами, например, домашними воротами и шлагбаумом на парковке.
Сам радиосигнал имеет статический код, который легко можно скопировать на другие пульты.

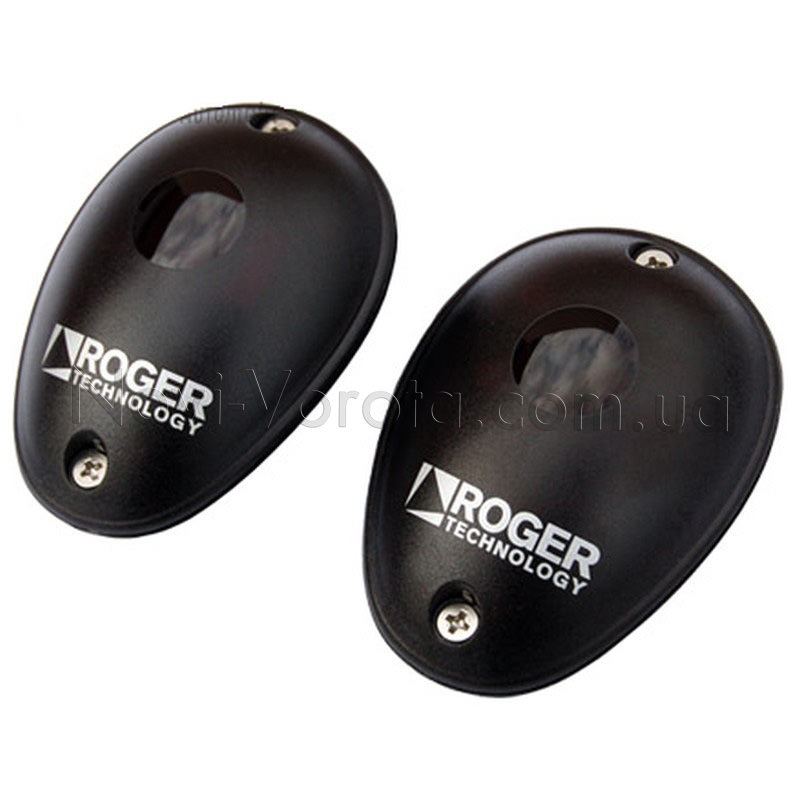

Фотоэлементы безопасности R90/F1E
Данное оборудование предназначено для реакции автоматики на случай появления препятствия на пути движения ворот.
В комплект фотоэлементов входят передатчик и приемник инфракрасного луча, поэтому для его образования детекторы нужно устанавливать в проезде друг напротив друга.
Если во время перемещения створок луч будет разорван, открывающиеся ворота остановятся, а закрывающиеся начнут открываться.
Местом размещения фотоэлементов могут быть столбы ворот или специальные стойки, и при таком расположении препятствие будет выявлено раньше, потому что стойки будут находиться на некотором расстоянии от ворот.
Высота установки одной пары фотоэлементов может быть 50-100см от земли.
Для большей безопасности можно установить еще одну пару датчиков препятствия немного выше поверхности проезда.

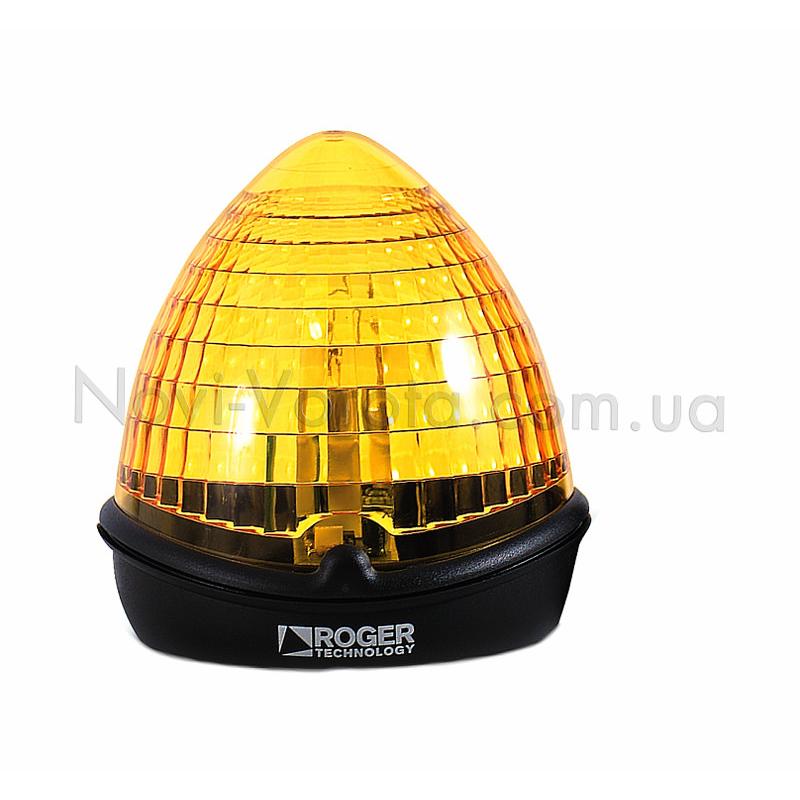

Сигнальная лампа
Включается на пару секунд раньше, чем ворота начинают перемещаться. Световой сигнал сопровождает движение створок до полной их остановки.
Монтируя лампу, нужно стремиться к тому, чтобы ее было видно со всех сторон.
Возможные нагрузки, с которыми должен справляться привод
Практически все производители приводов, указывая максимальные параметры ворот в технических характеристиках оборудования, не учитывают следующие возможные нагрузки:
-
Снег и обледенение.
-
Ветровое давление.
-
Тугой ход ворот.
Снег и обледенение. Створка, на полотне которой есть рельефные декоративные элементы может стать значительно тяжелее, так как на них будет задерживаться снег и образовываться лед.
Еще элементы крепления створки могут при отрицательных температурах примерзнуть, и привод должен иметь достаточный запас мощности, чтобы сорвать ворота с места.
Ветровое давление. Если сворка наглухо зашита, она в ветреную погоду может работать как парус, передавая ветровое давление на привод.
Створка глухой конструкции размером 1,5х2,0м в климатических условиях Украины может стать тяжелее более чем на 100 килограмм от воздействия ветра.
Тугой ход ворот может быть, если плохо смазаны петли или створка движется с перекосами. При выявлении таких дефектов их сразу же необходимо устранять, в противном случае привод может работать с постоянной перегрузкой, которая через некоторое время может вывести его из строя.
Чтобы учесть все нагрузки, нужно выполнять детальные расчеты, которые занимают немало времени, так что на них я останавливаться не буду.
Для нормальной работы автоматики с учетом всех возможных нагрузок, параметры створок, которые указаны в технических характеристиках воротного оборудования, необходимо уменьшить минимум в два раза.
Если после изученного материала, у Вас остались вопросы, обратитесь к нашему специалисту, для получения дополнительной информации.
