Доброго времени суток! В этой статье я расскажу о потолочной автоматике Professional Gant 1000, которая произведена в Китае. Не стоит относится с недоверием к этому оборудованию, так как оно не уступает многим мировым брендам, а по некоторым показателям даже опережает.

Базовая комплектация автоматики Professional Gant 1000

G-1000

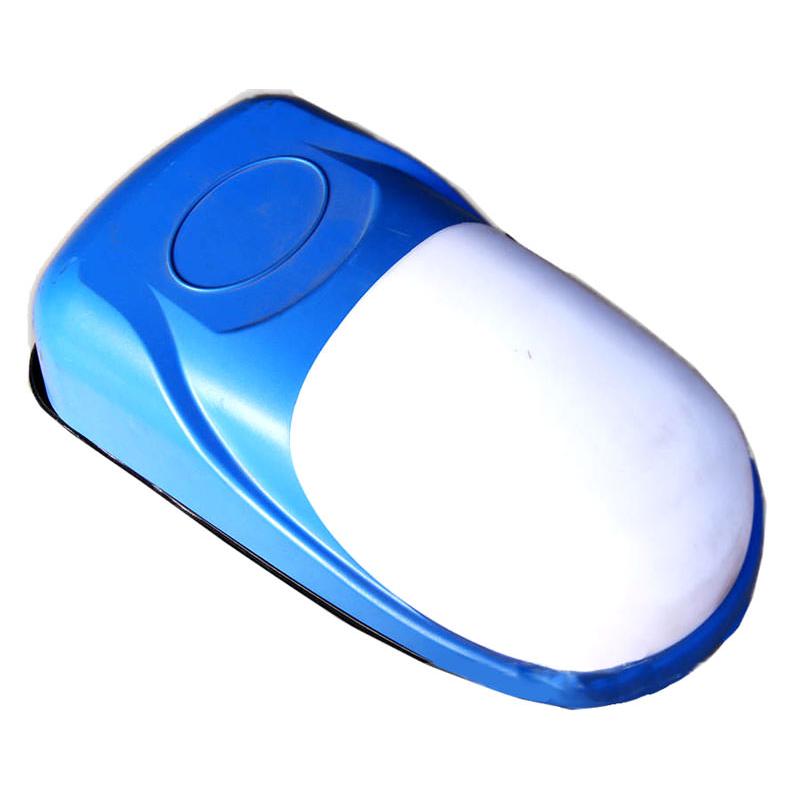

Электропривод со встроенным блоком управления и универсальным встроенным радиоприемником – 1 шт

ЦЕНА

Купить

Gant 4000

Направляющая шина с цепной передачей L = 4,0 м для проема
высотой до 3,2 м – 1 шт

Т-15

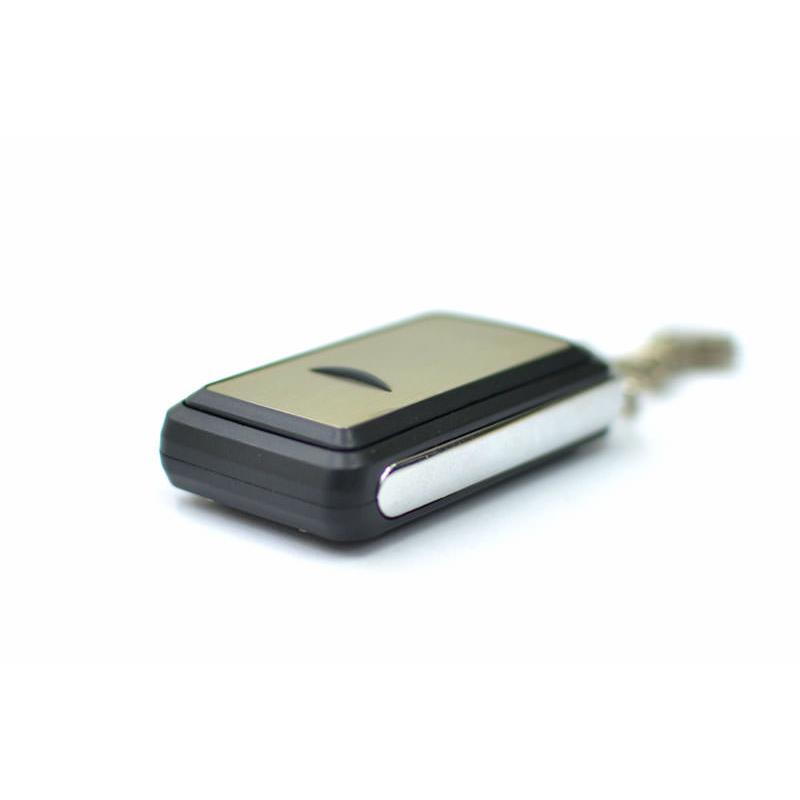

Пульт дистанционного управления четырехканальный – 2 шт

Расширенная комплектация автоматики Professional Gant 1000

G-1000	Электропривод со встроенным блоком управления и универсальным встроенным радиоприемником – 1 шт	ЦЕНА	Купить
Gant 4000	Направляющая шина с цепной передачей L = 4,0 м для проема высотой до 3,2 м – 1 шт
Т-15	Пульт дистанционного управления четырехканальный – 2 шт

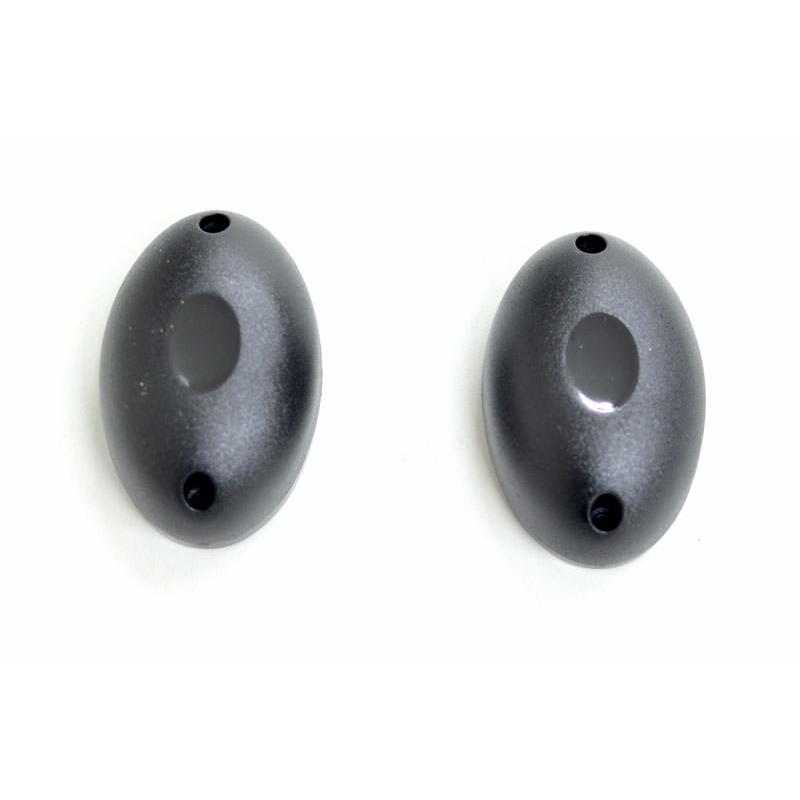

IR30	Фотоэлементы - 2 шт

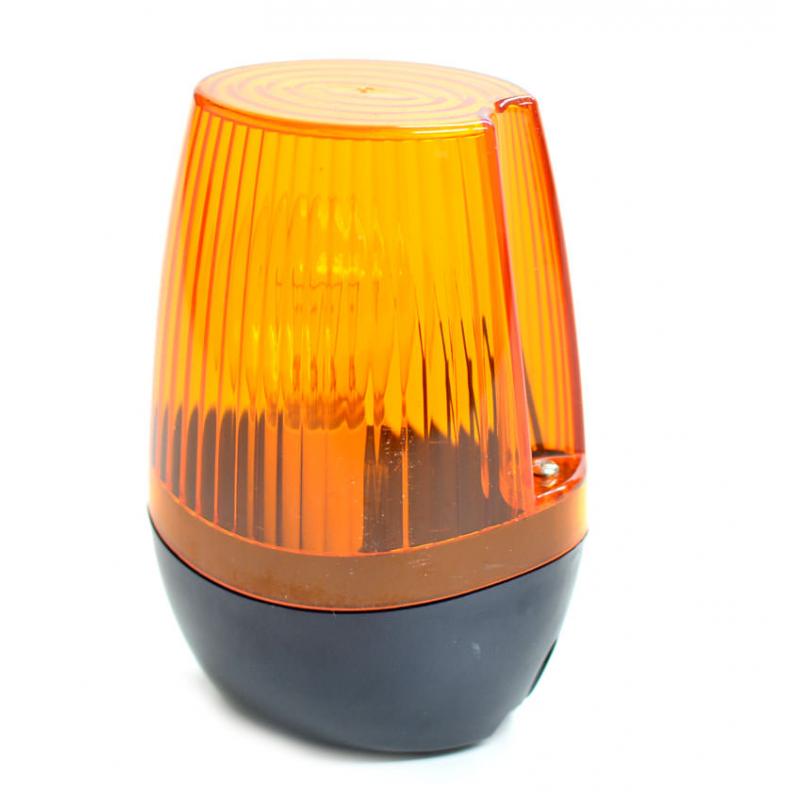

FL01A	Сигнальная лампа (24 В) - 1 шт

В статье я постарался подробно рассказать о ключевых критериях выбора потолочной автоматики, а также об основных характеристиках Professional Gant 1000, потому она вышла не очень короткой. Если Вы не желаете читать статью полностью, можно в содержании кликом мыши открывать только интересующие разделы в произвольном порядке, или просто связаться с нашим специалистом по всем интересующим вопросам.

Содержание статьи:

Критерии выбора автоматики потолочного типа

Если Вы уже занимались поиском наиболее подходящей модели автоматики потолочного типа, могли заметить, что у многих продавцов оборудования все сводится к подбору по площади ворот, цене и бренду, хотя это далеко не все критерии, которые нужно учесть, чтобы сделать правильный выбор.

Есть несколько вариантов изготовления продукции под определенным брендом:

Оборудование европейского бренда, сделанное в Европе. Выпускаемая техника может быть профессиональной и иметь высокое качество исполнения - за нее придется выложить немалую сумму, или же быть более доступной, но иметь редукторы, в которых используются пластиковые элементы.
Оборудование европейского бренда, сделанное в Китае. При таком раскладе техника будет достаточно высокого качества (его контролируют европейцы), но за нее Вы заплатите меньше за счет более дешевой рабочей силы.
Оборудование с именем российских или белорусских компаний, как правило, относится к недорогим и произведено в Китае.
Автоматика, изготовленная в Китае под Китайским брендом. Есть малоизвестные заводы, которые выпускают очень даже неплохую продукцию, которая может составить конкуренцию именитым брендам.

Далее я предлагаю рассмотреть продукт Professional Gant 1000 от китайской компании Baisheng, которая работает на рынке заградительных систем с 1999 года. Штат предприятия насчитывает более 50 инженеров и около 500 рабочих, а производственные площади расположены на площади 40 га.

Отмечу, что выпускаемое этим производителем оборудование, не «пасет задних», а находится на достаточно неплохих позициях.

Автоматика по типу передачи

Для перемещения гаражных ворот можно использовать автоматику вального или потолочного типа.

Вальное оборудование используется на промышленных воротах и стоит достаточно дорого, поэтому для автоматизации домашнего гаража не применяется.

Механизм потолочной автоматики более простой и меньше стоит, потому используется в большинстве случаев. Привод крепится под потолком, а перемещение створки осуществляется за счет цепи или ремня, которые находятся в шине (направляющей рейке). Когда используется цепь, по типу автоматика относится к цепной, а если ремень, ременной.

Привод Professional Gant 1000 относится к потолочному оборудованию с цепной передачей.

Потолочная автоматика для ворот

Оборудование данного типа можно использовать только в сухих помещениях, поскольку класс защиты корпуса привода всего IP20, кроме того помещение должно быть отапливаемым.

IP20 расшифровуется следующим образом:

Цифра «2» указывает на то, что корпус защищает механизм от попадания к нему твердых предметов крупнее 12,5 мм, то есть защиты от попадания пыли нет.
Цифра «0» указывает, что оборудование не имеет защиты от влаги.

Особенности конструкции ворот

Приводы потолочного типа можно использовать для перемещения подъемно-поворотной или секционной конструкции. В обоих случаях при открывании ворота из вертикального положения (когда закрыты) перемещаются в горизонтальное (когда открыты).

Отличием между воротами этих двух конструкций могут быть максимально допустимые площадь и высота для конкретной модели привода.

Подъемно-поворотная конструкция ворот представляет собой монолитное полотно, перемещаемое на специальных подъемных рычагах или пружинах. Сами ворота могут быть выступающими, то есть габарит полотна будет выходить за наружную грань стены помещения, или нет.

Подъемно-поворотные ворота

Ворота секционного типа имеют полотно, состоящее из сегментов (как у горизонтальных жалюзи), которые соединяются петлями. Каждый сегмент друг за другом перемещается под потолок по направляющим, расположенным по двум сторонам створки.

Секционную конструкцию, заграждающую воротный проем частного гаража, можно увидеть чаще, чем подъемно-поворотную.

Секционные ворота

Привод Professional Gant 1000 можно установить для перемещения любой из двух перечисленных конструкций створки.

Кроме конструкции ворот важным критерием выбора подходящей модели автоматики является площадь и высота створки.

Производитель в технических характеристиках указывает эти два параметра с максимально допустимыми значениями, которые нельзя применить для ворот одновременно, так как автоматика будет перегружена. То есть оптимальные параметры ворот должны быть обратно пропорциональными: чем больше площадь створки, тем меньше должна быть ее высота и наоборот.

Для привода Professional Gant 1000 производителем указана максимальная площадь полотна 13,0 м², а высота 3,2 м, которые нельзя применить на практике - они должны быть меньше.

Свяжитесь с нашим специалистом по вопросу габаритов створки, чтобы он в индивидуальном порядке определил наиболее подходящие условия работы оборудования в Вашем случае.

Кроме правильного подбора габаритов ворот, створку необходимо установить согласно инструкциям по монтажу, чтобы она легко перемещалась. Если будут перекосы и подклинивания, оборудование может выйти из строя.

Эксплуатационные возможности автоматики

Способность автоматики характеризуется несколькими показателями:

Интенсивность использования – данная характеристика является соотношением времени работы и обязательного времени отдыха, которое выражается в процентах.

Автоматика Professional Gant 1000 имеет показатель интенсивности использования 30%. Это означает, что в течение десяти минут она должна работать не более трех, а семь минут потратить на перерыв. То есть, в течение часа оборудование может работать только 18 минут, а 42 отдыхать.

Но это не значит, что привод без остановок может проработать все 18 минут, эта способность должна быть разбита на интервалы работы по 4 минуты. После каждой четвертой минуты должен быть отдых.

Общий рабочий ресурс привода. Эта характеристика рассчитана разработчиками (конструкторами) оборудования, которая указывает на возможное граничное количество маневров автоматики до планового технического обслуживания.

Плановое техническое обслуживание автоматики Professional Gant 1000, производитель рекомендует выполнять один раз в год или после выполнения 2000 рабочих маневров.

Следует отметить, что ко времени, когда подходит плановое ТО, оборудование способно продолжать работать и далее, но если Вы хотите, чтобы износ механизмов был минимальным, обслуживание рекомендуется провести.

По статистике всего 2% потолочных приводов Professional Gant 1000 ломаются в год и таким результатом могут похвастаться не все именитые бренды. У многих европейских производителей количество поломок составляет около 20-30% в год.

Ресурс привода зависит от нескольких факторов:

Вес, высота и ширина ворот.
Конструкция полотна створки: глухая или есть отверстия.
Точность балансировки створки.
Условия, в которых эксплуатируются петли.
Интенсивность использования привода.

Исходя из наблюдений средний срок службы автоматики Professional Gant 1000 около 8 лет при условии совершения полных четырех циклов в сутки: поднять-опустить-поднять опустить. За этот период автоматика совершит около 10-12 тысяч маневров.

Вышеперечисленные параметры привода Professional Gant 1000, указывают на то, что это бытовое оборудование и должно эксплуатироваться на воротах частного гаража.

Если же Вам нужна более интенсивная техника, например, для автоматизации ворот СТО, лучше рассмотрите модели вального типа. Проконсультироваться по этому вопросу Вы можете с нашим специалистом по указанным контактам.

Мощность двигателя

Для автоматики Professional Gant 1000 необходимо питание 220 В переменного тока частотой 50/60Гц, но ее двигатель низковольтный, и ему необходимо 24 В постоянного тока. Такой мотор безопасный и не перегревается в отличие от 220-вольтовых.

У Professional Gant 1000 двигатель достаточно крупный с приличным запасом мощности. Он оснащен тороидальным трансформатором с термозащитой. Это низкооборотный мотор с высоким моментом вращения на С-образном шасси, что обеспечивает бесшумную работу цепной передачи.

Начинка привода

Редуктор привода полностью металлический, а не как это бывает у многих аналогичных моделей, где используются полимеры. Полимеры не всегда способны «пережить» низкие или высокие температуры окружающего воздуха, потому часто приходят в негодность, особенно если на них приходится большая нагрузка.

В редукторе Professional Gant 1000 использованы бронзово-стальные ведомые шестеренки, которые в процессе эксплуатации получают минимальный износ за счет относительно небольшой силы трения.

Редуктор привода

Способ управления воротной системой

Для управления автоматизированными секционными воротами можно выбрать устройство среди нескольких вариантов: пульт дистанционного управления, ключ-кнопка, GSM-модуль, система карточных пропусков и другое.

Для оборудования бытового назначения самым популярным устройством передачи команд является пульт дистанционного управления, так как ворота использует, как правило, одна семья. Для резервного управления можно установить ключ-кнопку или кодовую клавиатуру.

Чтобы передавать радиосигнал можно использовать двух- или четырех канальные пульты, у которых две или четыре кнопки соответственно. Каждой кнопке можно присвоить ту или иную команду для подачи автоматике, или же использовать их для управления другими автоматическими системами, например, шлагбаумом на работе, роллетами, въездными воротами и так далее.

Пульты дистанционного управления

Блок управления автоматикой Professional Gant 1000 представляет собой плату с радиоприемником.

Плата отвечает за работу всей воротной системы.

Радиоприемник получает сигналы с динамическим кодом частотой 433,92 МГц. Этот код невозможно скопировать посторонними, так как он меняется после каждой передачи радиосигнала приемнику.

Особенности конструкции и технические характеристики привода Professional Gant 1000

У привода этой модели червячный редуктор, что делает его самоблокирующимся, когда он находится в покое. Во время самоблокировки ворота невозможно вручную перемещать, так как все передачи редуктора между собой зацеплены, потому устанавливать замок для запирания ворот не обязательно.

Когда отключена электроэнергия и необходимо вручную открыть ворота, привод можно разблокировать. Для этого у него предусмотрен специальный механизм.

Разблокировка привода

Как Вы уже поняли, чтобы разблокировать привод, к нему нужно каким-то образом добраться, если Вы находитесь со стороны улицы. Когда есть отдельная калитка нет никаких проблем, но если ее нет, ворота открыть будет сложнее. Можно установить специальный механизм для дистанционного разблокирования, который представляет собой специальный шнур - он в основной комплект автоматики не входит, то есть его нужно отдельно покупать.

Как вариант вместо механизма дистанционной разблокировки привод Professional Gant 1000 можно оборудовать системой бесперебойного питания (аккумуляторами), так как двигатель работает от напряжения 24 В постоянного тока. Система включится автоматически, как только будет прекращена подача электроэнергии от основного источника и так же автоматически отключится, когда снабжение будет восстановлено.

Привод Professional Gant 1000 имеет механические концевые выключатели, которые предназначены для отключения двигателя, когда ворота достигли максимальной точки открытия или закрытия.

Блок управления встроен в привод и обеспечивает его возможную работу как в автоматическом, так и в полуавтоматическиом режимах.

В автоматическом режиме подается сигнал с устройства управления только один раз, а ворота откроются и закроются самостоятельно в течение определенного времени, которое можно устанавливать.

В полуавтоматическом режиме, для перемещения ворот в любом направлении, нужно подавать отдельно команду.

Функциональность автоматики Professional Gant 1000:

Усилие мотора можно настроить. У него пятиступенчатая настройка, то есть предлагается пять доступных значений максимального усилия.
Плавный старт и остановка, которые исключают резкие рывки, чтобы износ оборудования был минимальным.
Система, обнаружения препятствий. Привод остановится, если створка упрется во время движения в какое-либо препятствие, и начнет перемещаться вверх, если закрывалась.
Можно подключить фотоэлементы безопасности, которые будут сканировать проезд на предмет наличия препятствия на пути движения створки. Между этими сканерами образуется невидимый луч и если его оборвать, створка, которая открывалась остановиться, а которая закрывалась, начнет открываться.
Работа встроенной в привод лампы, которой можно осветить гараж.
Работа сигнальной лампы, если ее подключить. Она выполняет функцию проблескового маячка, обозначающего перемещение ворот.
Можно подключить систему бесперебойного питания, если произошло аварийное отключение электроэнергии от основного источника.
Если произошел сбой в электроснабжении, все настройки восстановятся автоматически, как только оно будет возобновлено.

Технические характеристики потолочной автоматики Professional Gant 1000:

Характеристики	Professional Gant 1000
Параметры ворот:
Максимальная площадь ворот, м²	13,0
Максимальная высота ворот, м	3,2
Максимальная длина приводной рейки, м	4,0
Электрические характеристики:
Электропитание, В (переменный ток частота 50-60 Гц)	220
Питание двигателя, В (постоянный ток)	24
Потребление тока, А	5
Класс защиты	I
Общие характеристики:
Максимальная мощность, Вт	300
Номинальная мощность, Вт	120
Потребляемая мощность в режиме ожидания, Вт	4
Максимальное тяговое усилие, Н	1000
Номинальное тяговое усилие, Н	800
Скорость при номинальном усилии, м/с	0,1
Скорость холостого хода, м/с	0,15
Интенсивность работы, циклов/час	10
Интенсивность использования, %	30
Максимальное время непрерывной работы, минут	4
Степень защиты оболочки, IP	20
Диапазон рабочих температур, °С	-20 - +50
Габаритные размеры привода, мм	345х215х120
Масса привода, кг	4,3

Выводы и рекомендации:

1. По типу автоматика Professional Gant 1000 является потолочной. Ею можно оборудовать секционные или подъемно-поворотные ворота, площадь которых не превышает 13,0 м².

Привод имеет цепную передачу и предназначен только для частного использования. Он может быть установлен только в непыльных, сухих и отапливаемых помещениях.

2. Стоимость автоматики даже вместе с пультами дистанционного управления ниже более чем в 1,5 раза по сравнению с аналогичными моделями европейских брендов, у которых металлические редукторы.

3. Реальная номинальная мощность двигателя составляет 120 Вт при максимальной 300 Вт указанной производителем, то есть, запас значительный.

4. Показатель интенсивности использования привода Professional Gant 1000 составляет 30%. Максимально допустимое время непрерывной работы не должно превышать четырех минут.

5. У производителя автоматики Professional есть свое представительство в Украине. На модель Gant 1000 идет гарантия в течение 12 месяцев, хотя срок службы этого оборудования значительно больше. В год только 2% оборудования требует ремонта от общего количества работающего.

Наши специалисты рекомендуют эту автоматику своим клиентам. При необходимости ее можно обслуживать в нашем постоянно действующем сервисном центре в течение всего срока эксплуатации.

Если остались вопросы касательно модели Professional Gant 1000, обратитесь к нашему специалисту, чтобы он Вас бесплатно проконсультировал. Контакты, как с ним связаться указаны на этом сайте.

Наши предложения при покупке оборудования:

Стоимость потолочной автоматики Professional Gant 1000 рекомендована заводом-изготовителем, то есть, нет каких-либо накруток.
Мы осуществляем доставку оборудования по всей территории Украины транспортными компаниями в ближайшее к Вам отделение.
Оплатить заказ можно при получении, когда будет проверена его комплектация. То есть, мы не требуем предоплаты.
Гарантия один год от производителя на автоматику Professional Gant 1000. Со своей стороны, мы обязуемся взять это оборудование на гарантийное и послегарантийное обслуживание на базе нашего сервисного центра.
В процессе монтажа и эксплуатации оборудования, наши специалисты в телефонном режиме готовы бесплатно проконсультировать Вас по всем возникающим вопросам.

На этом у меня все. Если у Вас есть какие-либо вопросы, свяжитесь с нашим специалистом для получения бесплатной консультации.
