Comunello Fort 424

Новинка
Comunello Fort 424
Код товара: Comunello Fort 424
Рейтинг:
0 грн.
Есть в наличии
Купить
Заказ в 1 клик
Описание
Отзывы
Доставки и оплата

Автоматизируем легкие откатные ворота стильным «итальянцем» Comunello Fort 424

Для легких ворот разработано немало разных приводов – есть из чего выбрать. Благодаря очень стильному дизайну именно Comunello Fort 424 обращает на себя внимание в первую очередь. Рассмотрим подробнее данную модель, чтобы узнать, на что она реально способна, что скрывается под корпусом, а также насколько подойдет итальянская автоматика для работы в наших климатических условиях.

Базовая комплектация автоматики Comunello Fort 424:

FT 424

Электропривод FT 400 24V со встроенным блоком управления CU-24V-1M и универсальным встроенным радиоприемником

1 шт









Купить

АС 220

Монтажный набор и монтажное основание

1 шт

М 4

Зубчатая рейка из оцинкованной стали

4 м

KEEP 2

Пульт дистанционного управления двухканальный

2 шт

Расширенная комплектация автоматики Comunello Fort 424:

FT 424

Электропривод FT 400 24V со встроенным

блоком управления CU-24V-1M и

универсальным встроенным радиоприемником

1 шт





















Купить

АС 220

Монтажный набор и монтажное основание

1 шт

KEEP 2

Пульт дистанционного управления

двухканальный

2 шт

М 4

Зубчатая рейка из оцинкованной стали

4 м

АС 200/205

Магнитные концевые выключатели

(2 магнита + датчик)

1 комплект

INDEX

Ключ-выключатель

1 шт

DART

Фотоэлементы безопасности

2 шт

SWIFT LED

Сигнальная лампа

1 шт

AC 50 BTKit

Система автономного питания

1 шт



Информацию структурирую, чтобы проще было переходить к интересующим моментам, если времени на подробное рассмотрение не хватает. Впрочем, можно просто позвонить нашим специалистам, чтобы максимально быстро и конкретно прояснить основные вопросы.

1. Приобретение автоматики с максимальной выгодой

2. Незаменимые и дополнительные элементы комплектации автоматики

3. Паспортные данные модели Comunello Fort 424

4. Особенности применения модели в нашей стране

  • способность работать с высокой интенсивностью;
  • как не ошибиться с максимальной нагрузкой и запасом мощности;
  • влияние качества ворот на состояние автоматики;
  • причины для замены механических концевиков магнитными;
  • соблюдение допустимого температурного режима.

5. Внутреннее устройство:

  • электромеханическая часть и корпус;
  • многофункциональный блок управления.

6. Выводы и рекомендации

Fort 424 на воротах

Приобретение автоматики с максимальной выгодой

Выгодное приобретение техники – это покупка долговечного оборудования без переплат. Именно это Вы и получите при сотрудничестве с нами:

  • оптовые цены без посреднических накруток благодаря сотрудничеству напрямую с производителями;
  • оплата при получении без каких-либо финансовых рисков с Вашей стороны;
  • мы сами займемся организацией доставки, а Вам останется уточнить, какое отделение грузоперевозчиков является наиболее удобным;
  • наши специалисты на рекомендуемых моделях могут выставить необходимые Вам настройки блока управления;
  • Вы получите нашу поддержку при установке привода (и самих ворот) своими руками: снабдим инструкциями, проведем подготовку оборудования к монтажу, проконсультируем по телефону во время выполнения работ;
  • рекомендуемые модели в гарантийный и послегарантийный период могут обслуживаться в нашем сервисном центре;
  • Вам доступны консультации на всех этапах: при выборе подходящей модели, при монтаже, во время эксплуатации приобретенных у нас моделей;
  • рекомендованные нами приводы Вы можете тестировать на протяжении года с возможностью возврата, если не подойдут;
  • следите за акциями и скидками – покупка может стать еще более выгодной и приятной.

Если нет времени или желания разбираться во всем многообразии подходящих для Ваших ворот вариантов приводов и аксессуаров – позвоните нам, чтобы значительно сузить круг поиска или воспользоваться рекомендацией профессионала. Мы разбираем, перепроверяем параметры, тестируем на работоспособность в наших климатических условиях все доступные модели, так что поможем избежать ошибок и порекомендуем долговечное подходящее оборудование в оптимальной комплектации.

Впишите свой номер в форму, и мы перезвоним вам в течении 20 мин в рабочее время.
Не знаешь какой комплект выбрать? Посоветуйся с опытными установщиками ворот!
Телефон
Или перезвоните нам сами
+38 (095) 876-90-00
Проконсультироваться

Незаменимые и дополнительные элементы комплектации автоматики

Комплектация воротной автоматики – вещь неоднозначная. В начале статьи приведены лишь рекомендованные Базовый и Расширенный комплекты: есть элементы, без которых невозможно обойтись, а некоторые аксессуары лишь дополняют систему, делают ее работу более удобной и безопасной. Рассмотрим, что обязательно должно входить в комплект и какие еще есть варианты.

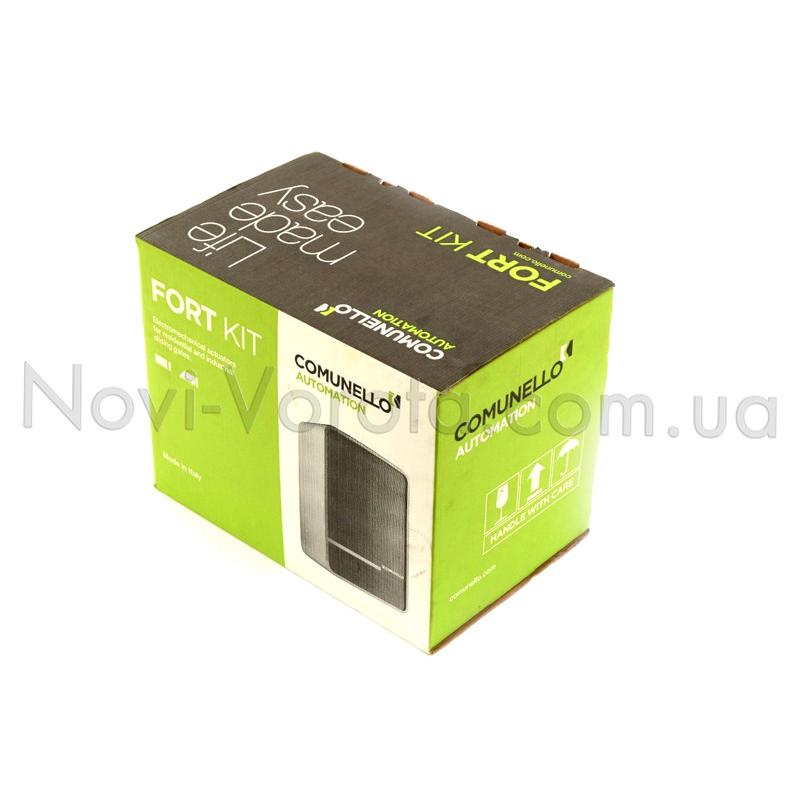

Комплект автоматики

Основным элементом является привод Comunello FT 400 24V с блоком управления CU-24V-1M – именно от них зависят возможности автоматики (мощность и функциональность) и разнообразие совместимых с ними аксессуаров.

Привод Comunello Fort 424 с блоком управления

Кроме заключенного в едином корпусе механизма и блока управления стандартно в комплектацию входят монтажный набор (2 крюка для бетонировки, монтажное основание AC 220), 2 кронштейна-концевика, 2 ключа разблокировки.

Монтажные принадлежности

Однако одного привода недостаточно – необходимы зубчатая рейка для соединения с воротами и устройство для подачи команд, чтобы системой можно было управлять. Без этого система работать не будет.

Стоит заметить, что мало кто из производителей зубчатую рейку включает в базовый комплект. Объясняют это тем, что ширина ворот у всех различна, а рейки приобретать следует на метр больше ширины проема – чтобы «дотягивалась» до стоящего вне проезда привода.

Выпускается данный материал метровыми отрезками, так что подобрать можно оптимальное число элементов без лишних переплат.

Мы сразу вносим в рекомендуемый комплект 4 м стальной зубчатой рейки с необходимым крепежом – в большинстве случаев требуется именно такое количество материала. При ширине проезда свыше 3 м Вы просто добавляете нужное число отрезков при оформлении заказа.

Комплект стальной зубчатой рейки

Выбор устройств управления у производителя достаточно широкий. По умолчанию в комплектацию включается именно пульт дистанционного управления как самое простое и удобное устройство. Тем более что радиоприемник на 120 кодов уже встроен в блок управления. Среди дополнительных аксессуаров есть также внешний универсальный двухканальный радиоприемник Comunello Receiver, способный запомнить до 500 кодов. Рабочая частота пультов/приемников - 433,92 МГ.

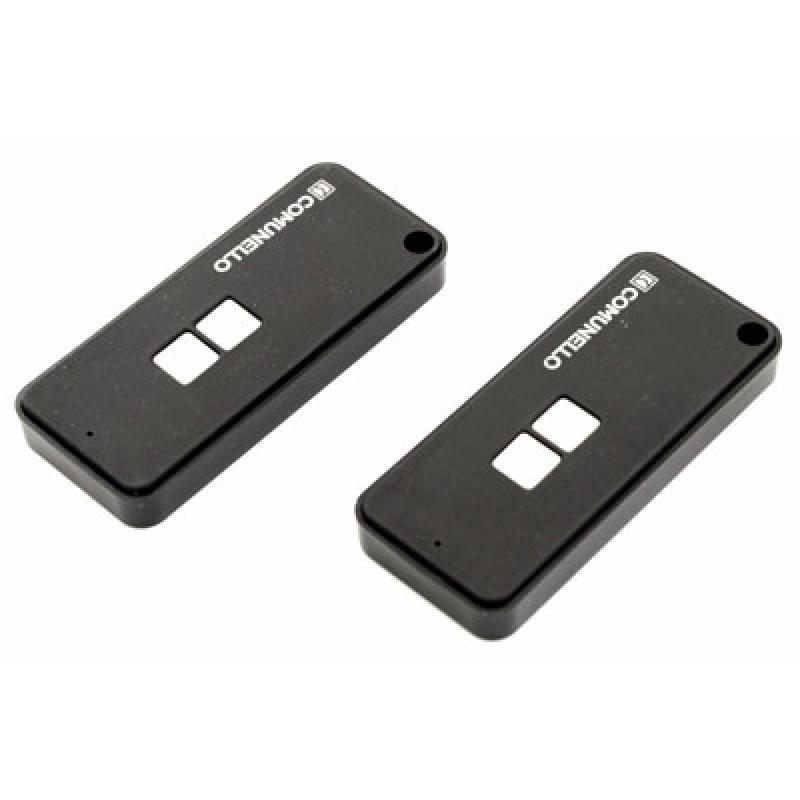

Пульты ДУ Keep 2 базовой комплектации

В комплекте обычно идет 2-канальная модель Keep 2, которая снабжена двумя сенсорными клавишами и имеет компактные габариты - 7,0 х 3,0 х 0,75 см. Есть в белом и черном цвете. На одну кнопку можно записать обычное открывание, на вторую – режим калитки или же другое автоматическое устройство. А если необходимо больше команд (скажем, еще гаражные ворота и роллеты есть), то можно заменить 4-канальными Keep 4 из той же серии или линейки Victor.

Управлять можно не только с помощью брелоков ДУ. Также пользуются популярностью другие устройства, которые могут дополнять пульты (как резервная система на случай форс-мажоров) или даже заменять их полностью.

Наиболее популярны замковые панели (альтернативное название ключ-кнопки или ключи-выключатели). Серия Index представлена панелью Index с обычным замком и Index Euro с евроцилиндром.

Также удобно использовать аксессуары серии Tact: цифровую проводную клавиатуру Tact, беспроводную радиоклавиатуру Tact Radio, считыватель трансподерных карт или чипов Tact Card с декодером Tact Dec для расшифровки сигнала.

Но если пульты позволяют подать сигнал заранее (за 35-100 м от ворот) и подъехать к уже открытым воротам, то с альтернативными устройствами потребуется вводить код на клавиатуре или прикладывать трансподерную карту к считывателю, а то и вовсе выходить из авто для открывания с помощью ключа.

Для оптимизации работы системы и повышения безопасности предназначены дополнительные аксессуары. Их приобретать не обязательно, но мало кто от них отказывается, учитывая их пользу для автоматики. В крайнем случае заменяют более дешевыми аналогами.

Аксессуары производства Комунелли

Сигнальная светодиодная лампа Swift LED со встроенной антенной выполняет сразу несколько функций:

  • повышает бдительность окружающих, предупреждая ярким светом (с миганием или просто свечением) о работе движущихся механизмов;
  • может служить дополнительной подсветкой;
  • водителю «подскажет», что сигнал от пульта пойман;
  • благодаря встроенной в лампу антенне, ловить команды автоматика будет с расстояния до 100м (а не со стандартных 35м).

Лампа имеет привлекательный дизайн, может крепиться и на горизонтальные, и на вертикальные поверхности, плафон можно выбрать классический для сигнальных ламп оранжевый или же есть белый вариант.

Лампа Swift LED

Фотоэлементы предотвращают столкновение створки с любым препятствием, возникшем в проеме во время движения. Принцип их действия основан на сканировании проезда инфракрасным лучом, идущим от светодиода к фотодиоду, размещенным по разные стороны ворот. Если луч прерван, закрывающаяся створка откроется.

 Фотоэлементы DART

Фотоэлементы серии Dart представлены несколькими моделями: обычной Dart, компактной проводной Dart Slim и беспроводной Dart Battery.

Устанавливать фотоэлементы и стационарные устройства управления можно непосредственно на опорные столбы или же на некотором удалении на специальные стойки. Есть несколько моделей таких колонн серии Mast разной высоты и с возможностью установить 1 или 2 устройства одновременно.

Очень важным аксессуаром является комплект магнитных концевых выключателей MLSKIT. О его роли будет рассказано немного далее.

Источник резервного питания АС 50 BTKit позволит не зависеть от аварийных ситуаций в электросети: разблокировать систему и открывать ворота вручную не потребуется, аккумулятор позволит автоматике всегда слушаться команд, поданных дистанционно.

Окончательная комплектация Вашей автоматики зависит только от Ваших предпочтений: можно взять необходимый минимум, можно увеличить количество пультов или добавить вторую пару фотоэлементов, а есть возможность взять расширенную комплектацию с экономией -  более дешевые аксессуары стороннего производства работать могут не хуже «родных», а в цене отличаться значительно.

Кстати, всегда обращайте внимание на то, что именно входит в рекомендуемый разными поставщиками комплект: все ли в наличии, брендовые аксессуары или аналоги включены.

Звоните или заказывайте обратный звонок, чтобы узнать подробнее о самом приводе, том или ином элементе комплекта, о возможностях эконом-комплектации.

Впишите свой номер в форму, и мы перезвоним вам в течении 20 мин в рабочее время.
Не знаешь какой комплект выбрать? Посоветуйся с опытными установщиками ворот!
Телефон
Или перезвоните нам сами
+38 (095) 876-90-00
Проконсультироваться

Паспортные данные модели Comunello Fort 424

Технические характеристики, указанные производителям, позволяют получить первое впечатление о возможностях автоматики, а также сравнивать данную модель с аналогами.

Параметры

Значения

Питание привода

220 В (50-60 Гц переменного тока)

Питание двигателя

24 В (постоянного тока)

Потребляемая мощность

70 Вт

Потребляемый ток, номинально

3,0 А

Максимальное усилие

350 Н

Интенсивность использования

75%

Степень защиты

24D

Класс изоляции

3-й (SELV)

Рабочий ресурс оборудования, рабочих циклов до ТО

10 000

Максимальное количество циклов в час

40 циклов в час

Максимальный паспортный вес створки

400 кг

Рекомендуемый максимальный вес створки

200 кг

Рабочая температура

от -20°С до +50°С

Максимальная скорость

0,12 м/с (7,2 м/мин)

Габариты привода

231 х 204 х 320h мм

Вес привода

8,9 кг

Гарантия производителя

2 года от даты выпуска

Как видим, данный привод низковольтный, способный работать интенсивно, хотя и не слишком мощный. Не самая быстрая модель в линейке (другие приводы открываются со скоростью 0,17 м/с), зато допускает до 40 циклов в час.

Защита класса 24D сравнима с классической IP 44: ни пальцами, ни проволокой внутрь механизма к опасным частям не проникнуть, оборудование надежно защищено со всех сторон от брызг воды. Электробезопасность подтверждена классом изоляции 3-й (SELV), действительно, двигатель и аксессуары требуют сверхнизкого напряжения, безопасного для человека.

Особенности применения модели в нашей стране

Некоторые параметры требуют пояснения и даже корректировки. Особенно это касается «предельных» значений (интенсивность и вес створки): нельзя пересекать указанную черту даже при форс-мажорных обстоятельствах, а вот предусмотреть все вероятные дополнительные нагрузки предстоит самостоятельно.

Способность работать с высокой интенсивностью

Двигатель Comunello Fort 424 требует питания 24 В, т.е. относится к низковольтным. Благодаря этому он не настолько подвержен перегреву, как моторы, работающие от напряжения 220 В: обязательные паузы между циклами для остывания ему жестко выдерживать не требуется. Хотя некоторые ограничения все же есть:

  • значение интенсивности 75% говорит о том, что четверть времени цикла все же должно приходиться на отдых (включая паузу для проезда авто и время между последовательными открываниями);
  • рекомендуется выполнять не более 40 циклов в час.

Предельные значения не следует пересекать даже в часы пик – это уже авральный режим работы получится, что может повредить технике (износ будет ускоренным, риск поломки повышенным). Из этих же побуждений работать на пределе сил круглосуточно также не стоит.

Показатель интенсивности все же достаточно высок – 75%, что говорит промышленном назначении привода (бытовые модели способны работать с интенсивностью в 30-40%, т.е. лишь треть цикла мотор может работать, а большую часть времени техника отдыхает). Так что Comunello Fort 424 вполне можно установить на ворота многоквартирного дома или небольшой компании.

Как не ошибиться с максимальной нагрузкой и запасом мощности

В таблице технических характеристик кроме паспортного максимального веса Вы можете увидеть рекомендованный – вдвое ниже. Это вовсе не противоречит данным, заявленным производителем. Разберемся подробнее.

Мощность двигателя модели Comunello Fort 424 относительно невелика – всего 70 Вт. Но что приятно – это номинальное значение, а не запредельное, после которого мотор сгорит (а некоторые производители указывают именно максимальные данные, иногда даже недостижимые). Убедиться в этом просто - умножаем силу тока на напряжение питания и получаем реальные номинальные цифры, которые под нагрузкой возрастут:

3 А * 24 В = 72 Вт

Так что преувеличений никаких нет: мощность хоть и небольшая, но гарантированная. Так что для перемещения створки до 400 кг сил у привода хватит, но «чистых» 400 кг в идеальных условиях без учета других возможных нагрузок. Превышение чревато тем, что привод «не потянет» или просто сломается.

К вопросу корректировки надо подходить индивидуально с учетом конструкции самих ворот и климатических условий региона. В той же Италии метровые в высоту решетчатые створки дополнительным нагрузкам почти не подвержены.

«Символические» ворота

Для нашей страны характерны глухие створки 2-2,5 метра в высоту, которые зимой могут обледенеть по всей поверхности, а при наличии декоративных элементов еще и снег на них налипнет – вес может увеличиться значительно. Обратно пропорциональны вес и длина створки: при одинаковой массе для движения широкой створки необходимо больше сил. Примерзание полотна, движение сквозь сугроб, увеличение сопротивления ворот из-за мороза или износа фурнитуры, сбивающие траекторию движения ветровые нагрузки – это также «утяжеляющие факторы», требующие дополнительных усилий.

Крупная глухая конструкция створки

Прикиньте, сколько будут весить Ваши ворота в самый критический момент, добавьте немного про запас – и вот эта новая цифра и должна втиснуться в рамки 400 кг. Поэтому для предварительной оценки того, подойдет ли привод для данных ворот, и принято делить указанное в паспорте максимальное значение пополам, а в некоторых случаях еще более перестраховываться. Зато если все будет учтено правильно, техника будет работать круглый год без сбоев, и обледеневшую створку не придется чистить в авральном порядке или вовсе открывать вручную, так как она стала слишком тяжелой для привода.

Узнайте мнение профессионала: укажите свой регион и особенности ворот, чтобы наши специалисты просчитали возможные дополнительные нагрузки и порекомендовали оптимальные варианты – подойдет ли данный привод, стоит ли рассмотреть низковольтную модель Comunello Fort 624 для более тяжелых ворот или одну из более мощных 220-вольтных с меньшей интенсивностью вроде Comunello Fort 500. При необходимости Вам дадут краткую информацию об аналогичных моделях других производителей. Экономьте время – доверьтесь профессионалам.

Впишите свой номер в форму, и мы перезвоним вам в течении 20 мин в рабочее время.
Не знаешь какой комплект выбрать? Посоветуйся с опытными установщиками ворот!
Телефон
Или перезвоните нам сами
+38 (095) 876-90-00
Проконсультироваться

Влияние качества ворот на состояние автоматики

Инструкция по монтажу любого производителя воротной автоматики начинается с рекомендации проверить качество самих ворот. Туго идущую створку привод двигать не рассчитан! Полотно ворот должно легко сдвигаться, идти равномерно, без заклиниваний, колебаний, рывков, плавно замедляться. При остановке в любой точке не начинать самопроизвольное движение из-за перекосов.

До установки привода следует привести ворота в соответствие этим рекомендациям. В одних случаях можно обойтись регулировкой, если это не поможет, то может понадобиться замена фурнитуры. При этом можно выбрать комплекты надлежащего качества отечественного производства без лишних переплат, а к рекомендуемой нашими специалистами фурнитуре прилагается еще и инструкция по монтажу, индивидуальный чертеж ворот и расчет материалов.

Комплект фурнитуры Svit Vorit

Вы можете перейти в раздел фурнитуры и ознакомиться с требованиями по ее выбору и доступными на нашем рынке предложениями, а можете просто позвонить нам и получить быструю консультацию по данному вопросу.

Причины для замены механических концевиков магнитными

Концевые выключатели – система автоматического отключения двигателя при полном закрывании или открывании. Внутри привода размещается датчик, а на зубчатой рейке – пара кронштейнов, которые подходят к датчику в крайних положениях, таким образом подавая плате сигнал конца маневра.

По умолчанию Comunello Fort 424 комплектуется механической системой концевых выключателей. Она дешевле, но рассчитана скорее на страны с теплым климатом. В качестве датчика здесь применяется переключатель с двумя микрокнопками и пружинкой между ними. Эта пружинка торчит из корпуса над зубчатой рейкой, механические лапки-кронштейны просто прижимают пружину, а та нажимает нужную кнопку.

Принцип работы механической системы концевых выключателей

Проблемы работы механических концевиков в нашей стране:

  • пружина и кнопки примерзают зимой (необходимо отогреть, иначе блок будет дезориентирован и не даст створке двигаться как положено);
  • некорректное срабатывание при нажатии слоем снега или льда на рейке вместо кронштейна (регулярно надо чистить рейку);
  • усиленный износ из-за повышенного механического воздействия (чаще нажимается тем же снегом и льдом – быстрее сломается пружина, потребуется замена).

Механические концевики серии Форт

Именно поэтому и рекомендуется заменить данную систему на магнитную. Принцип работы тот же, но кронштейнами служат магниты, установленные разными полюсами, а в качестве датчика применяют геркон, контакты которого запаяны в колбу с инертным газом и реагируют только на магнитное поле.

Магнитная система концевых выключателей

Металлические кронштейны, на которых закреплены магниты, надежно устанавливаются на рейку, не отпадут самопроизвольно от небольшого толчка, как это бывает с пластиковыми корпусами. Геркон имеет свой корпус, к тому же размещается внутри привода – выход из строя этого датчика я не наблюдал ни разу.

Соблюдение допустимого температурного режима

У большинства приводов, представленных на нашем рынке, в том числе и у Comunello Fort 424 рабочие температуры в технических характеристиках представлены диапазоном от -20°С до +50°С. При этом автоматика, все составляющие которой выполнены из металла, не реагирует на выход за данные пределы. А вот приводы с полимерными деталями реагируют на нарушения остро: данный материал при перемерзании становится хрупким и просто ломается, а при повышенной температуре размягчается и деформируется.

В Украине более суровые морозы случаются даже на юге, а под прямыми солнечными лучами предметы нагреваться могут свыше указанной верхней границы – вспомните размягченный асфальт в летнюю жару. Именно поэтому автоматику с полимерами в конструкции брать можно лишь на свой страх и риск – в случае чего гарантийным случаем поломка считаться не будет.

В приводе Comunello Fort 424 внутренняя шестерня выполнена, по словам производителя, из «инновационного материала». И у нас пока не было возможности пронаблюдать поведение данной составляющей в течение хотя бы в течение пары лет – модель только появилась на отечественном рынке. Будем надеяться, что она более прочная, чем обычный технопластик. Впрочем, на сайте бренда упоминается возможность заменить данную шестерню бронзовой, так что в случае чего можно будет воспользоваться данным вариантом для полной адаптации модели под наш климат.

Если остались вопросы по возможностям итальянского привода – звоните, заказывайте обратный звонок или задавайте вопросы в специальной форме, тогда ответ придет на указанную Вами электронную почту.

Впишите свой номер в форму, и мы перезвоним вам в течении 20 мин в рабочее время.
Не знаешь какой комплект выбрать? Посоветуйся с опытными установщиками ворот!
Телефон
Или перезвоните нам сами
+38 (095) 876-90-00
Задать вопрос

Внутреннее устройство

Материалы, размеры, качество обработки деталей играют далеко не последнюю роль в надежности и работоспособности привода в целом. И лучше один раз увидеть, чем сто раз услышать. Поэтому просто разберем привод на запчасти и продемонстрируем его устройство наглядно.

Пару слов о внешнем виде: дизайн Comunello Fort 424 и аксессуаров действительно очень привлекательный. Производитель не стал относить данный вопрос к второстепенным, а постарался сделать автоматику дорогой и солидной даже на вид.

Дизайн привода Comunello Fort 424

Электромеханическая часть и корпус

Основание, выполненное из литого под давлением алюминия, надежно удерживает все составляющие механизма и обеспечивает их защиту от внешних воздействий. Оно не поржавеет и не перекосится со временем.

Литое алюминиевое основание корпуса

Цельная крышка корпуса из алюминия с порошковым покрытием не только привлекательна на вид, но и надежна в плане защиты механизма.

Крышка корпуса

Кроме верхней крышки механизм и плата управления защищены еще дополнительными пластиковыми корпусами.

Дополнительные защитные кожухи Comunello Fort 424

При этом сделано это также уникально: подобной дополнительной защиты самих механизмов у конкурентов не встречается, а платы обычно (и то не всегда) просто закрывают прозрачной крышкой, которую чаще всего приходится снимать при программировании (хотя есть и крышки с «окошками» для настройки). Здесь же корпус блока управления вскрывать не потребуется: на него уже выведены все необходимые кнопки, регуляторы, разъемы, а также есть наглядное меню с LED-индикаторами для упрощения настройки и контроля.

Внешний вид блока управления модели Fort 424

Снимаем блок управления и защитный кожух, чтобы увидеть сам механизм. Сразу становятся видны двигатель, трансформатор и датчик механической системы концевых выключателей.

Механизм Comunello Fort 424 без кожуха

Сам двигатель имеет скромные размеры – это мотор мощностью всего лишь 70 Вт, так что ожидать большего от него и не приходилось.

Двигатель Comunello Fort 424

У моделей, двигателям которых требуется «полноценное» питание в 220 В, данный элемент и по размеру, и по мощности намного больше. Скажем, у Comunello Fort 500 мощность в 4 раза выше - 280 Вт, что размер мотора только подтверждает. Но данный привод имеет бытовое назначение и проигрывает в интенсивности – всего 30% против 75% низковольтного Fort 424.

Двигатель Comunello Fort 500

Трансформатор преобразует входящее напряжение в необходимые мотору и аксессуарам 24В. Именно данная составляющая делает привод электробезопасным.

Понижающий трансформатор

От двигателя крутящий момент передается на внешнюю шестерню при помощи червячного редуктора. Именно такой механизм считается одним из самых простых и безотказных при условии правильно подобранной червячной пары. Червяк данного привода действительно выполнен «на высоте» - стальной, с достаточно толстым валом, который не срежет первым же включением реверса, как случается с 8-мм в толщину элементами других «итальянцев».

Червяк модели Форт 424

А вот выполненная из «инновационных» материалов внутренняя шестерня весьма похожа внешне на полимерную. Да и «накладка» из металла для улучшения сцепления выглядит не слишком надежно. Я остаюсь приверженцем металла в конструкции приводов.

Внутренняя «инновационная» шестерня

Внешняя шестерня выполнена из стали, так что служить будет без нареканий.

Внешняя стальная шестерня

В целом узел с валом и шестернями выглядит внушительно. Тем более что «осваивать» ему приходится не особенно большие мощности.

Вал с шестернями в сборе

Кстати, червячная передача обеспечивает самоблокировку системы. Это значит, что двигатель может через все зубчатые передачи двигать створку, а вот сдвинуть ворота вручную уже не выйдет – механизм на это не рассчитан. Так что замок ставить на ворота уже нет необходимости – привод сам является запором.

При отсутствии электропитания Вам доступны следующие возможности управления воротами:

  • при наличии аккумулятора (дополнительный аксессуар) система сама перейдет на аварийное питание, поэтому створка все так же будет слушаться пульта или иного предусмотренного устройства управления;
  • перевод системы в ручной режим с помощью механизма разблокировки и ключей из комплекта: повернуть ключ, выдвинуть рычаг и двигать створку руками.

Механизм разблокировки приводов серии Форт

Как видим, механизм достаточно хорошо продуман и качественно выполнен. Его устройство вполне соответствует назначению – работе с легкими воротами. Не учтен в базовой комплектации лишь климатический фактор нашей страны: механические концевики стоит заменить магнитными, возможно, понадобится бронзовая внутренняя шестерня.

Многофункциональный блок управления CU-24V-1M

Блок управления требует отдельного разговора. Я уже говорил о том, что производитель позаботился и о дополнительной защите платы, и об упрощении настройки. Действительно, когда все функции подписаны, текущий шаг подсвечен LED-индикатором, а в инструкциях все прописано просто и понятно, то и переплачивать «чужому дяде» 50 евро за монтаж не надо – вполне можно сделать все самостоятельно. Тем более что техника для нашего рынка новая, так что «крутых» специалистов с огромным опытом настройки именно такой автоматики просто быть не может, а доверять «самоучкам» - рискованно.

Горизонтальное размещение блока управления

Единственный недочет – плата установлена горизонтально. Впрочем, тот же дополнительный корпус значительно снижает вероятность повреждения пылью и конденсатом.

Перейдем к самому главному – что же именно позволяет задать данный блок управления. Функций очень много. И вроде все они полезные, но как по мне, настраивать большое количество значений достаточно сложно: для самостоятельной установки без привлечения специалистов все же лучше подходят платы, где большинство возможностей «зашиты» в заводские настройки или выставлены специалистами перед отправкой автоматики клиенту. И подобные модели на нашем рынке присутствуют.

Внешний вид самой платы CU-24V-1M

Основные функции, настраиваемые в модели Comunello Fort 424:

  • доступны несколько режимов работы: ручной, автоматический, пошаговый, «всегда закрыто»;
  • функция автопрограммирования: одно нажатие кнопки запустит цикл самообучения с определением крайних положений и заданием замедления – вручную выставлять не придется;
  • триммером SPEED регулируется скорость (50-100% от максимальной);
  • триммером SENS выставляется чувствительность датчика обнаружения препятствий (от 0,1 до 7 с);
  • время работы выставляется до 4 минут – двигатель отключится не дожидаясь не поступившего по каким-либо причинам сигнала концевика;
  • автозакрывание в рамках 4 минут – после истечения данного времени ворота закроются автоматически;
  • режим «калитки» задает частичное открывание, записывается на отдельную кнопку пульта;
  • щадящий режим работы автоматике обеспечивается заданием плавного пуска и/или остановки и замедлений в начале и/или конце маневра;
  • удар при открытии  - кратковременный реверс для «срывания» створкп;
  • удар при закрытии – гарантия полного закрытия;
  • режим «многоквартирный дом» - сигнал соседей при открывающихся или открытых воротах будет проигнорирован и Ваш автомобиль не ударит створкой, а вот при закрывающихся повторный сигнал позволит открыть без промедления;
  • легко подключаются различные аксессуары;
  • «фототест» следит за работоспособностью фотоэлементов;
  • фотоэлементы можно настроить на работу и при открытии;
  • сигнальная лампа может мигать или просто светиться, можно задать предварительное включение до начала движения створки.

Есть встроенный радиоприемник на 120 кодов, легко подключается внешний на 500 кодов.

Подключение периферийных устройств упрощается благодаря интеллектуальному контроллеру One TECNOLOGY, автоматически распознающему их.  Доступна настройка при помощи Comunello ONE APP, если есть возможность подключиться к WiFi K-ONE KEY.

В каждом случае можно выполнить оптимальную настройку системы под конкретные ворота и условия, а не просто задать режим и подключить пульты. Что именно и в каком объеме задействовать – решать Вам.

Выводы и рекомендации

Продукция компании Fratelli Comunello S.p.A. производится уже более полувека (с 1965 года) и популярна сейчас в 80 странах (это только с официальными представительствами), что подтверждает качество автоматики этого бренда. Добавить к этому можно факт изготовления на собственных промышленных площадках в Европе, а также соответствие директивам ЕС.

Дизайн продукции Комунелло

Теперь конкретно о модели Comunello Fort 424. Обладая мощностью 70 Вт и низковольтным двигателем, данный привод предназначен для легких ворот до 200 кг (400 кг с дополнительными нагрузками) в частном и промышленном секторе (интенсивность работы 75% или до 40 циклов/час). Подойдет для ворот многоквартирных домов, организаций, компаний.

Алюминиевый корпус не подвержен коррозии и надежно защищает механизм привода от внешних воздействий.  Степень защиты IP 24 D гарантирует, что ни брызги воды, ни посторонние предметы внутрь привода не проникнут. Дополнительная защита плате управления и электромеханической части обеспечивается корпусами из ABS-пластика.

Редуктор червячного типа – наиболее безотказный тип механизма с самоблокировкой. Однако наряду со стальными червяком, валом и внешней шестерней используется внутренняя шестерня из «инновационного материала», устойчивость которого к нашим климатическим условиям пока не проверена на практике. Но предусмотрена возможность замены данного элемента бронзовым.

При отсутствии напряжения в электросети автоматику можно перевести в ручной режим с помощью простого механизма разблокировки, защищенного ключом. Низковольтный двигатель позволяет укомплектовать систему автономным питанием (аккумуляторная батарея идет как дополнительный аксессуар).

Механическую систему концевых выключателей рекомендуется заменить магнитной для безотказной работы автоматики в зимний период (геркон и пара магнитов представлены как аксессуары).

Плата управления используется современная, многофункциональная, с поддержкой передовых технологий. Настроить оборудование можно максимально точно под конкретные условия. Функций очень много, но программирование упрощается благодаря наглядному меню со светодиодной подсветкой, выведенному непосредственно на корпус блока управления.

Возможна установка оборудования своими руками: само продуманное исполнение привода и блока управления, а также наличие подробных инструкций помогут сэкономить около 50 евро на услугах монтажников.

В нашей стране есть официальное представительство бренда, так что за выполнением гарантийных обязательств и сервисным обслуживанием не надо будет обращаться в Италию.

Сам привод и аксессуары бренда на фоне другой автоматики европейского производства выделяются весьма демократичной ценой. Но можно сделать систему еще более экономной, заменив итальянские аксессуары проверенными китайскими.

Остались вопросы? Звоните или заказывайте обратный звонок для консультации эксперта.

Впишите свой номер в форму, и мы перезвоним вам в течении 20 мин в рабочее время.
Не знаешь какой комплект выбрать? Посоветуйся с опытными установщиками ворот!
Телефон
Или перезвоните нам сами
+38 (095) 876-90-00
Проконсультироваться



Супер акция!

Только до 20 Июля для товаров дороже 2000 грн , полностью бесплатная доставка, транспортными компаниями «Интайм» и «Деливери» с оплатой при получении. Вы платите только цену за товар – за доставку груза и доставку денег платим мы.

Доставка по Киеву и Киевской области до 20 Июля, для товаров дороже 2000 грн, транспортной компанией Интайм и Деливери до отделения - полностью бесплатно.

Доставка по Киеву и Киевской области курьером (привезут вам домой) – от 250 до 400 грн в зависимости от расстояния от города.

Доставка товаров до 2000 грн оплачивается получателем согласно тарифов компании перевозчика.

Телефон
задать вопрос
