Miller Technics МТ80

Новинка
Miller Technics МТ80
Код товара: MILLER TECHNICS МТ80
Рейтинг:
0 грн.
Есть в наличии
Купить
Заказ в 1 клик
Описание
Отзывы
Доставки и оплата

Miller Technics МТ80 – Электропривод для гаражных ворот с площадью полотна до 12 м2. Мощность и надежность при невысокой стоимости.

 Электропривод на секционных воротах

Эта статья будет интересна тем, кто подбирает оборудование для автоматизации гаражных секционных ворот с площадью створки до 10-12 м2. Я расскажу об основных параметрах и особенностях электропривода тайваньского производства от компании Miller Technics – модели МТ80.

Когда мы только начинали работать с этим производителем в Украине его никто не знал, соответственно, отношение было осторожным: вдруг какое-то «подвальное творчество» от неутомимых китайских мастеров поделок.

Тем не менее, сегодня в номинации «самое удачное соотношение цены и качества» универсальная автоматика Miller Technics для откатных ворот (МТ1000) и распашных (МТ3000, МТ4000 и МТ5000) по праву получила бы главный приз – эти приводы считаются лучшим оборудованием, из всех представленных на отечественном рынке.

Логотип Miller Technics

Отличительные особенности всех электроприводов производства Miller Technics:

  • очень мощные двигатели с многократным запасом;
  • подходят для любых ворот, независимо от количества пользователей;
  • абсолютно надежные редукторы, в которых все до единой детали сделаны из стали и бронзы – пластик не используется;
  • простые платы управления, программируемые резисторами и dip-переключателями – такие настройки не обнуляются вследствие перепадов напряжения в сети или во время грозы, в отличие от тех, что хранятся в электронной памяти;
  • доступность самостоятельного монтажа и подключения – техника приходит с завода после тестирования в полной сборке, поэтому она настроена и готова к работе. После такого тестирования на предприятии бракованные изделия в продажу вообще не попадают.

Обзор посвящен наиболее популярной модели из серии для гаражных ворот – МТ80. Это электропривод потолочного типа, предназначенный для автоматизации секционной створки площадью до 10-12 м2.

Базовая комплектация автоматики Miller Technics МТ 80:

МТ-80

Электропривод со встроенным блоком управления, универсальным встроенным радиоприемником и направляющей шиной с цепной передачей – 1 шт

ЦЕНА







Купить

Button 4

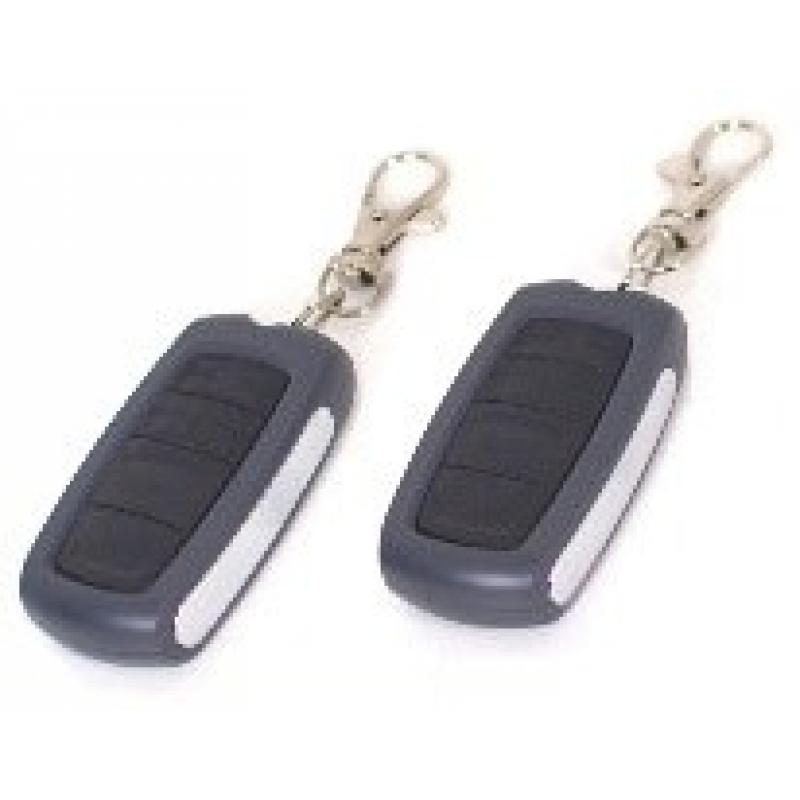

Пульт дистанционного управления четырехканальный – 2 шт



Расширенная комплектация автоматики Miller Technics МТ 80:

МТ-80

Электропривод со встроенным блоком управления, универсальным встроенным радиоприемником и направляющей шиной с цепной передачей – 1 шт

ЦЕНА













Купить

Button 4

Пульт дистанционного управления четырехканальный – 2 шт

Lampada

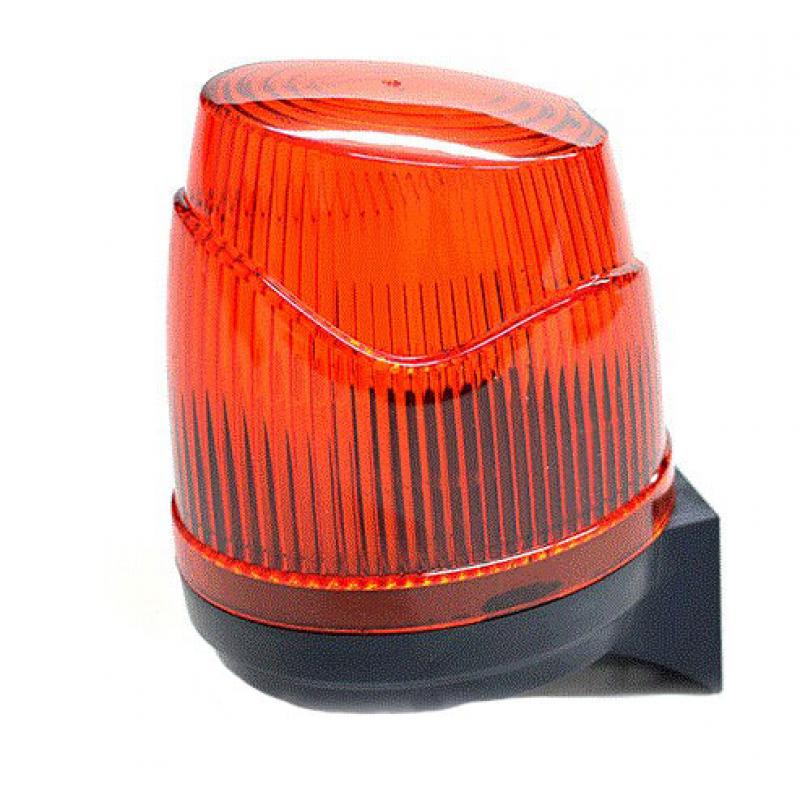

Сигнальная лампа (24 В) – 1 шт

Sensore IR33

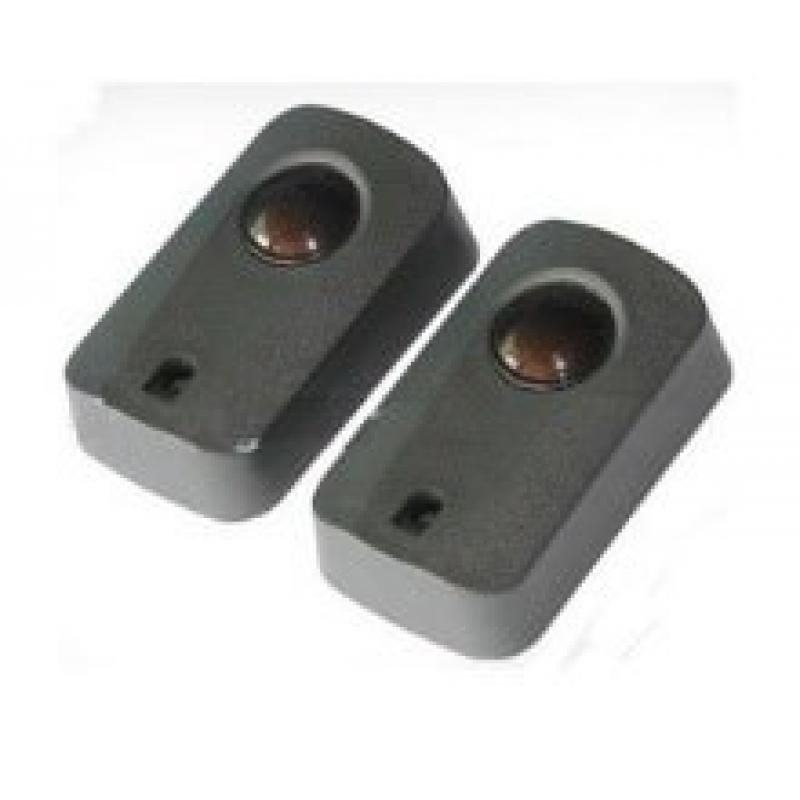

Фотоэлементы – 1 комплект



Потолочная автоматика открывая ворота затягивает створку под потолок внутри помещения, и располагает ее горизонтально. Сама створка движется по специальным направляющим, поочередно перемещая каждую секцию полотна, поэтому высоту этого «сгиба» следует тоже учитывать – он немного уменьшит высоту проема.

Схемаавтоматизации секционных ворот

Что же касается самих габаритов ворот (высоты и ширины проема), они могут варьироваться - главное не превысить допустимой площади полотна. В большинстве случаев высота гаражного проема составляет 2,5-3,5 м при ширине 2,5-4,0 м, поэтому для стандартного гаража в частном доме автоматика МТ80 подходит.

Как правило привод крепится непосредственно к потолку, но если он слишком высокий, можно использовать кронштейны необходимой длины. Это даст возможность дотянуться до шнура ручной разблокировки, который свисает на 50-70 см. Обычно он располагается на высоте 180 см от пола гаража.

Секционный привод на потолке гаража

В большинстве случаев предельный вес секционных конструкций производителями не указывается – предполагается, что ламели состоят из сэндвич-панелей, а они легкие. В данном случае производитель позволяет автоматизировать более легкие или более тяжелые ворота, задаваясь допустимой максимальной площадью:

  • для легкого полотна – до 12 м2;
  • для более тяжелого полотна – до 10 м2.

Технические характеристики:

Параметры:

МТ80

Допустимая площадь полотна ворот, м2

10-12

Максимальная высота проема, м

3,5

Максимальная ширина проема, м

4,0

Питающее напряжение, В

220 (переменный ток, 5060 Гц)

Напряжение питания двигателя, В

24 (постоянный ток)

Потребляемая мощность, Вт

80

Тяговое усилие, Н

800

Скорость перемещения полотна, мм/сек

100-120

Интенсивность использования, %

30

Рабочая температура, °С

-20  -   +50

Частота радиосигнала, МГц

433,92

Если же Ваша створка больше или меньше, можно рассмотреть «старшие» или «младшую» модели приводов для гаражных ворот данного производителя.

Сравнительная характеристика приводов для секционных ворот производства компании Miller Technics:

Параметры:

МТ 60

МТ 80

МТ 100

МТ 120

Допустимая площадь полотна ворот, м2

8-10

10-12

12-14

14-16

Питающее напряжение, В

220 (переменный ток, 5060 Гц)

Напряжение питания двигателя, В

24 (постоянный ток)

Потребляемая мощность, Вт

80

100

120

Тяговое усилие, Н

600

800

1000

1200

Скорость перемещения полотна, мм/сек

100-120

Интенсивность использования, %

30

Более подробную информацию о других приводах можно получить в ходе консультации по телефону.

Впишите свой номер в форму, и мы перезвоним вам в течении 20 мин в рабочее время.
Не знаешь какой комплект выбрать? Посоветуйся с опытными установщиками ворот!
Телефон
Или перезвоните нам сами
+38 (095) 876-90-00
Проконсультироваться

Интенсивность и ресурс работы автоматики:

Подключается МТ-80 к обычной электросети переменного тока, при этом его двигатель питается от постоянного тока напряжением 24 В. Такие моторы не перегреваются и могут работать в достаточно интенсивном режиме, но эта модель предназначена для бытового гаража.

Интенсивность использования 30% говорит о том, что работать двигатель может не более 30% времени, а остальные 70% ему нужны для отдыха. Например, в течение часа это 18 минут, но с обязательными перерывами, поскольку расчетное время его непрерывной работы тоже ограничено, как и для всех бытовых механизмов.

Если Вы будете эксплуатировать автоматику с указанной производителем интенсивностью, она прослужит Вам как минимум 10 лет, поскольку конструкторами в этот привод заложен достаточно большой ресурс (как для бытового).

Расчетный ресурс – это рекомендуемое количество рабочих циклов до планового техобслуживания (осмотра деталей на предмет износа). Рекомендуется проводить такой осмотр каждые 6-12 месяцев или через 2 тыс. маневров. Если Вы будете открывать/закрывать ворота утром и вечером ежедневно (4 маневра) за год успеете сделать это 1460 раз – запас моторесурса заложен неплохой.

Интенсивность и ресурс могут быть большими для малогабаритных и легких ворот, поэтому приведенные цифры могут варьироваться. Кроме площади и веса створки расчетный ресурс автоматики также зависит от:

  • веса и площади полотна;
  • типа створки (сплошная или с отверстиями);
  • точности балансировки ворот;
  • условий эксплуатации петель;
  • ветровой характеристики региона Вашего проживания (возможности сильных ветров);
  • интенсивности работы.

Мощность:

Потребляемая мощность низковольтного двигателя 80 Вт соответствует усилию 800 Н (Ньютон). Для секционной автоматики, предназначенной для достаточно небольших ворот (до 12 м2), это весьма приличная тяга, и мотор-редуктор спокойно будет работать в штатном режиме, но это не значит, что ее можно установить на плохо отрегулированные ворота. Никакую нельзя.

В нашей многолетней практике были случаи, когда клиенты жаловались, что привод не дотягивает створку в крайние точки – именно там задействуется максимальное усилие. На поверку оказалось, что автоматика работает нормально, просто перекошенное полотно не дает полностью открыть и закрыть ворота.

На самом деле движки всех механизмов производства Miller Technics обладают высокой мощностью с большим запасом – здесь если сказано, что потянет створку площадью до 12 м2, значит реально потянет.

Другие производители рекомендуют для нивелирования влияния всех предельных габаритов полотна устанавливать автоматику на меньшие, чем сказано в паспортных данных воротах – запас должен быть не менее 20%.

То есть, МТ 80 Вы можете использовать для автоматизации полотна площадью 10,0-12,0 м2, а приводы других производителей для таких же ворот можно установить на створки не больше 8,0-9,6 м2 (это и есть запас 20%).

Надежность и срок службы мотор-редуктора:

Силовой блок электропривода МТ-80 представлен мотор-редуктором с низковольтным двигателем и редуктором червячного типа. Он размещен внутри корпуса автоматики вместе с понижающим трансформатором и печатной платой с радиоприемником (блоком управления):

Электропривод для секционных ворот с открытой крышкой корпуса

Крутящий момент, создаваемый двигателем, передается цепи в шине на потолке посредством конических зубчатых передач редуктора. Эти передачи представляют собой обычные шестерни, которые сцепляясь между собой зубцами преобразуют вращательное движение вала движка в поступательное перемещение полотна ворот.

Как Вы понимаете, от надежности самих шестеренок и материала, из которого они сделаны, напрямую зависит срок службы всего механизма.

Miller Technics в редукторах своих электроприводов вообще не использует технопластик – только сталь и бронзу. Именно в этом основная «фишка» данного производителя и его основное отличие от других брендов, которые выпускают как полностью металлические редукторы (но дорого), так и с пластиковыми шестернями (но дешевле).

Коническая зубчатая передача

Какие шестеренки прослужат дольше сами знаете.

Блокировка и разблокирование:

Шестерни редуктора вращаются только при работающем моторе (вместе с его валом) поэтому, когда движок отключен зубчатые передачи остаются в сцеплении, и Вы не сможете ни поднять, ни опустить ворота вручную. Если же Вам необходимо это сделать, нужно разблокировать редуктор (расцепить его шестерни).

Для этого предусмотрен специальный механизм, который активируется при помощи свисающего с потолка троса, прикрепленного к каретке на шине.

Трос разблокировки

При монтаже он обычно размещается на высоте около 180 см от пола, чтобы можно было до него дотянуться.

Для снятия фиксации нужно легонько потянуть за этот трос, и размыкающие крюки отцепят створку от кареток на шине. После этого полотно можно поднять и опустить вручную.

Чтобы снова переключить систему в автоматический режим нужно вернуть ворота в исходное положение и каретки обратно сцепятся с крюками.

Все это можно проделать, если Вы имеете доступ внутрь гаража, например, через отдельную калитку. Если же такой калитки нет, а Вы находитесь на улице и нет электричества, внутрь не попадете – необходим специальный ключ-разблокиратор с тросом. Он продается отдельно, поскольку нужен не всем.

Разблокиратор с ключом

Блок управления МТ 80:

За работу автоматической системы и выполнение приводом Ваших команд отвечает блок управления, вернее его печатная плата.

Она может иметь минимально необходимый функционал, либо содержать большое количество доступных опций. Практически все крупные европейские производители поставляют на украинский рынок недорогую мультифункциональную автоматику с маломощными моторчикам и пластмассовыми редукторами.

Почему? Потому, что спрос рождает предложение: большинство пользователей «ведутся» на длинный список доступных функций в паре с именем известной торговой марки. Как сделать «многоумную» технику дешевой? Правильно, сэкономить на чем-то другом, например, установить в нее недорогой силовой блок.

На самом деле, чем проще плата, тем она надежнее – каждая дополнительная опция усложняет настройки, повышает риск поломок и ошибок при монтаже, заодно увеличивая стоимость автоматики. Сложные электронные платы вообще не рассчитаны на работу в условиях нестабильного напряжения в сети, и при каждом скачке обнуляют свои настройки до заводских установок. Вам каждый раз после скачка в сети или даже после грозы придется вызывать монтажника для программирования такой автоматики.

Именно поэтому наши специалисты рекомендуют выбирать модели приводов, в которых платы настраиваются резисторами (триммеры под крестовидную отвертку) и dip‑переключателями (рычажки вверх/вниз), которые сами не вращаются и не передвигаются – автоматика Miller Technics из их числа.



Печатная плата

Функционал Miller Technics МТ 80:

  • Выбор режима:
  1. автоматический (ворота откроются и закроются через заданное время нажатием одной кнопки);
  2. полуавтоматический (кнопку нужно нажать для открытия и для закрытия ворот, а если нажать во время движения створки, она остановится).
  • Контроль времени автозакрывания от 30 сек до 240 сек (функцию можно отключить).
  • Замедление в крайних точках цикла (во избежание рывков и продления срока службы деталей).
  • Амперометрическая система обнаружения препятствий (выставляется токовый порог, превышение которого остановит движение ворот и запустит обратный ход). Это спасет двигатель, если какой-то предмет окажется в проезде, и створка упрется в него.
  • Зуммер (звуковой сигнал если ворота открываются более 10-ти минут).
  • Можно активировать интегрированную лампу для освещения гаража.
  • Подключение сигнальной лампы, которая мигает во время работы автоматики (1, 2 или 3 минуты).
  • Подключение фотоэлементов (инфракрасные сканеры останавливают ворота если их луч прерывается).

В принципе, автоматика Miller Technics тестируется на заводе в полной сборке, поэтому если установленные настройки Вас устраивают, можете ничего не менять – все и так будет работать с пульта. Порядок подключения просто и понятно прописан в инструкции (идет в комплекте).

Пульты-передатчики прописываются в память приемника (он встроен в блок управления) с помощью кнопки «Learn» - ее нужно нажать и подержать 3 сек до светового сигнала на ЖК-дисплее привода.

Программирование пульта

Далее нажимается кнопка на брелоке и удерживается 10 сек, пока на дисплее сигнал не мигнет трижды. Все, настройки завершены. Можете открывать ворота автоматически.

Эту автоматику мы рекомендуем своим клиентам для самостоятельной установки – она предельно проста, а собранный и настроенный привод исключает какие-либо трудности в настройках.

Комплектация автоматики для гаражных ворот МТ 80:

Для работы секционных ворот в автоматическом режиме необходим сам электропривод со встроенным блоком управления, направляющая шина и любое устройство для передачи команд.

Потолочный привод устанавливается внутри гаража – он крепится к направляющей шине, которая вторым краем крепится к створке Ваших ворот.

Монтаж потолочного привода

Привод, шина и крепежный набор к ним Вы найдете в коробке, укомплектованной производителем.

Мы включаем в базовый комплект этот минимальный набор, а в качестве устройства управления предлагаем два четырехканальных пульта ДУ с динамическим типом кодирования Button 4.

Если у Вас кроме гаражных ворот есть и другие автоматические системы (въездные ворота, роллеты, маркизы) вполне вероятно, что всем этим «хозяйством» можно управлять с одного брелока, прописав каждую автоматику на отдельную кнопку.

Если Вам удобнее установить ключ-кнопку или клавиатуру для управления воротами, заказывайте любое другое устройство. В последнее время популярным вариантом является GSM-модуль, позволяющий открывать ворота с мобильного телефона.

Устройства для управления воротами

Если вход в гараж у Вас один, понадобится еще и разблокиратор с тросом - он может быть любого производства.

Этого достаточно для автоматизации секционных ворот, но для обеспечения безопасной работы рекомендуется установить сигнальную лампу и фотоэлементы – их мы включаем в расширенную комплектацию.

Сигнальная лампа и фотоэлементы

Сигнальная лампа – это стандартный проблесковый маячок, сопровождающий миганием движение ворот. Она оповестит о работе автоматики (и подскажет, что нельзя проезжать в открытый проем если пульт от ворот гаража есть не только у Вас).

В самом приводе тоже есть лампа, но это лампочка подсветки.

Фотоэлементы – это сканеры проезда, которые останавливают закрывающуюся створку если на ее пути появится препятствие. В частности, если Вы остановитесь на выезде из гаража (машина заглохла или впереди помеха), створка через заданное время автозакрывания не опустится всей своей массой на автомобиль.

Работа фотоэлементов
