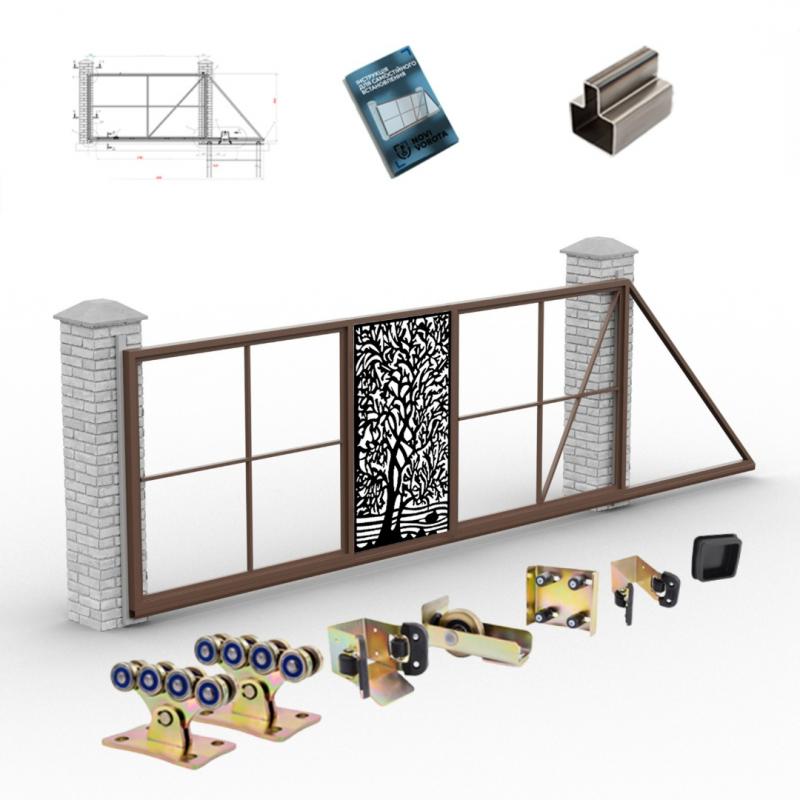

Каркас откатных ворот с лазерной панелью из Т-профиля

Готовый металлический каркас откатных ворот с декоративной лазерной панелью сочетает прочность металлического каркаса и современный дизайн лазерной резки, который делает ворота более эстетичными и оригинальными. Использование Т-профиля при изготовлении каркаса – это технически обоснованное решение, обеспечивающее повышенную жесткость конструкции при относительно небольшой массе металла. Такой подход особенно актуален для широких проемов от 4 до 7 метров, где нагрузка на каркас значительна.

Что такое Т-профиль и почему он подходит для ворот

Т-профиль (или тавр) – это металлический прокат с поперечным сечением в форме буквы «Т». Благодаря своей геометрии он прекрасно сопротивляется изгибающим нагрузкам вдоль вертикальной полки, что делает его идеальным материалом для горизонтальных несущих балок каркаса. В производстве ворот чаще всего применяют Т-профиль размером 60×40×30×20 мм. Полка профиля устремляется наружу, образуя ровную лицевую поверхность для крепления облицовочного материала.

Конструкция основного каркаса

Наружная рама ворот сваривается из Т-профиля по периметру полотна. Горизонтальные пояса – верхний и нижний – являются основными несущими элементами, поэтому их выполняют из профиля большего сечения или удваивают.

Внутренняя решетка каркаса формируется горизонтальными и вертикальными перемычками из профильной трубы 30х20 мм. Шаг расположения перемычек подбирается в зависимости от выбранного типа заполнения: для профнастила достаточно шага 500–600 мм, для евроштакетника или дерева – 400–500 мм. Благодаря открытой полке Т-профиля крепление облицовки осуществляется быстро и надежно – на саморезы или заклепки без дополнительных накладок.

Блок лазерной панели в каркасе из Т-профиля

Лазерная панель встраивается в среднюю часть полотна ворот и вписанную в общий каркас. Полка профиля по периметру калитки формирует четкий видимый кант, подчеркивающий границу между полотном ворот и калиткой и придающий конструкции завершенный вид.

Нижняя несущая балка

Нижняя балка каркаса, на которой размещаются опорные ролики, производится из профильной трубы специальной формы. Т-профиль в этом узле не применяется, поскольку специальная труба лучше выдерживает скручивающие нагрузки от роликов. Также в комплекте идут опорные ролики и другие фурнитурные элементы.

Сварка, обработка и защита

Все соединения производятся полуавтоматической сваркой. После сварки швы зачищаются, острые края профиля шлифуются. Готовый каркас обезжиривается, покрывается антикоррозионным грунтом. Срок службы такого покрытия – от 10 до 15 лет.

Каркас откатных ворот Т-профиля сочетает в себе конструктивную надежность, технологичность изготовления и привлекательный внешний вид, что делает его востребованным решением в сегменте частного и коммерческого ограждения.
