Модель Hörmann DTH 700 предназначена для достаточно габаритных ворот распашного типа: вес створки может достигать 1000 кг, а максимальная длина составлять 7 м (без учета дополнительных нагрузок).
В минимальную комплектацию автоматики для распашных ворот входит пара электроприводов с одним выносным блоком управления и хотя бы одним устройством управления. Требуется также электрозамок. Для оптимальной работы системы стоит приобрести еще некоторые аксессуары, поэтому приводим несколько возможных комплектаций в качестве рекомендуемых.
Оптимальная комплектация:
|
Комплект Hörmann DTH 700 MAXI
|
|
DTH 700
|
Электрогидравлический привод DTH 700 с монтажным набором
|
2 шт
|
|
ESE BS – DTH 700
|
Блок управления со встроенным радиоприемником
|
1 шт
|
|
Hörmann HS 5 BS
|
Пятиканальный пульт дистанционного управления
|
2 шт
|
|
SLK
|
Сигнальная лампа
|
1 шт
|
|
Hörmann EL 101
|
Фотоэлементы безопасности
|
1 комплект
|
|
Hörmann DT 02
|
Клавишный выключатель
|
1 шт
|
|
Hörmann
|
Электрозамок
|
1 шт
|
Необходимый минимум:
|
Комплект Hörmann DTH 700 MINI
|
|
DTH 700
|
Электрогидравлический привод DTH 700 с монтажным набором
|
2 шт
|
|
ESE BS – DTH 700
|
Блок управления со встроенным радиоприемником
|
1 шт
|
|
Hörmann HS 5 BS
|
Пятиканальный пульт дистанционного управления
|
2 шт
|
|
Hörmann
|
Электрозамок
|
1 шт
|
Можно приобрести дополнительные аксессуары, к примеру, вторую пару фотоэлементов, кодовую клавиатуру или запасные пульты.
|
Дополнительные аксессуары
|
€
|
|
SLK
|
Сигнальная лампа
|
|
|
Hörmann EL 101
|
Фотоэлементы безопасности
|
|
|
Hörmann DT 02
|
Клавишный выключатель
|
|
|
Hörmann
|
Электрозамок
|
|
|
Hörmann CTR 1B
|
Кодовая клавиатура
|
|
Рассмотрим, на что способна модель Hermann DTH 700 на самом деле. Это зависит не только от указанных в паспорте параметров, но и от конструкции ворот, климата и условий работы. Вы можете сразу перейти в интересующий раздел или ознакомиться с обзором полностью:
-
совместимость с широкими столбами
-
интенсивность применения
-
предельные вес и длина створки
Для экономии времени можно просто позвонить нашим экспертам и получить бесплатную консультацию.
Для наших клиентов разработан целый ряд специальных предложений:
-
Выбор рекомендуемой специалистом модели попадает под акцию «год тест-драйва»: на протяжении 12 месяцев Вы можете вернуть нам оборудование, если оно Вам не подойдет, и мы возместим его стоимость в полном объеме.
-
Оплата при получении: никаких рисков потерять предоплату или получить не то, что заказывали.
-
Выгодная цена: поставки от производителей без посреднических наценок.
-
Мы берем на себя организацию доставки до ближайшего к Вам отделения транспортной компании.
-
Оборудование проходит предпродажную подготовку с заданием необходимых настроек блока управления.
-
На рекомендуемые модели нашими инженерами разработаны пошаговые инструкции, что поможет упростить монтаж своими руками и сэкономить порядка 50 евро на услугах наемных мастеров. Плюс есть возможность позвонить нашим монтажником в ходе выполнения работ.
-
Предложенные нами модели могут обслуживаться в нашем сервисном центре по гарантии и в послегарантийный период.
Технические характеристики Hermann DTH 700
В первую очередь технику оценивают именно по паспортным данным:
|
Привод DTH 700 |
электрогидравлический |
|
Подключение к сети |
220 В переменного тока |
|
Управляющее напряжение |
24 В постоянного тока |
|
Потребление в режиме ожидания (stand-by) |
10 Вт |
|
Максимальная длина створки |
7 м |
|
Рекомендуемая максимальная длина створки |
3,5 м |
|
Максимальный вес створки кг |
1000 кг |
|
Рекомендуемый максимальный вес створки |
500 кг |
|
Максимальная высота створки мм |
2,5 м |
|
Тяговое и нажимное усилие |
3000 Н |
|
Кратковременное пиковое усилие |
3500 Н |
|
Рабочий ход поршня |
260 мм |
|
Режим эксплуатации кратковременный |
4 мин |
|
Интенсивность работы (максимальное число рабочих циклов) |
25 циклов в сутки, но не более 10 циклов в час |
|
Скорость открывания до угла 90° |
36 с |
|
Рабочий диапазон температур |
от −20 °C до +60 °C |
|
Класс защиты |
IP 55 |
|
Термозащита |
120°С |
|
Требования для монтажа |
Необходимы концевые упоры и электрозамок |
|
Габариты привода |
1031х85х120 |
Корректировка пределов применения до реальных цифр
Многие из данных параметров – предельные, не допускающие превышения. Дополнительные нагрузки здесь не учтены, но даже в лабораторных условиях брать длину и вес максимальными недопустимо.
Предельные вес и длина створки
Теоретически Hörmann DTH 700 рассчитан на большие ворота со створками до 7м длиной и 2,5м высотой или массой до 1 тонны (не одновременно!). В таблице характеристик нами приведены рекомендованные показатели максимального веса и длины (вдвое меньше) – эти цифры позволяют предварительно прикинуть, насколько подойдет привод. Окончательное решение принимается после анализа ворот и условий работы.
Вес и длина ворот обратно пропорциональны, т.е. легкие длинные створки потребуют столько же усилий от привода, как и тяжелые короткие. Приближаться к максимуму даже по одному параметру нежелательно, по обоим - недопустимо, поскольку такие нагрузки привод не потянет и может выйти из строя.
Следует учесть климатические условия. Вес створки в нашей стране в отличие от тропиков-субтропиков может увеличиваться из-за налипшего снега и обледенения поверхности. Фактурная поверхность и различные ниши дают дополнительные места для льда и снега, так что расчет будет индивидуальным для разных ворот. Примерзание фурнитуры, более тугой ход по замерзшей смазке, торможение слоем снега – дополнительные нагрузки для привода, которые следует учесть.
Еще большее влияние оказывает ветровая нагрузка. Если решетчатые конструкции не слишком подвержены «утяжелению» ветром, то огромные зашитые наглухо створки становятся своеобразными парусами. Для разных регионов Украины ветровая нагрузка составляет от 40 до 60кг/м2, так что стоит заблаговременно посчитать и учесть данную дополнительную величину для Ваших ворот. К примеру, створка длиной 3,5м и высотой 2м станет для привода «тяжелее» на 280-420кг.
Все дополнительные нагрузки необходимо просуммировать, полученную цифру согласовать с допустимой для этого веса длиной створки, и только после этого можно делать вывод, подойдет привод или нет. Расчеты Вы можете выполнить самостоятельно или доверить нашим специалистам –для этого можно позвонить или заказать обратный звонок.
Интенсивность применения
Важной характеристикой является также ограничение по интенсивности. Данная модель рассчитана всего на 25 циклов в сутки, при этом даже в час пик привод не может работать дольше 4 минут без отдыха. Это говорит о бытовом назначении механизма в частном секторе, где хозяева могут проследить за соблюдением режима работы. Сам же производитель указывает, что можно использовать привод в промышленном секторе с крупными воротами, что не слишком сочетается с ограничением на число суточных маневров.
Совместимость с широкими столбами
Модель Hörmann DTH 700 относится к линейной автоматике, поэтому при открывании внутрь двора имеет ограничение на предельное расстояние от края столба до крепления воротных петель. Если данный параметр будет превышен, привод будет упираться в угол, не доставая до створки (не закрывая ворота полностью). К тому же чем дальше от петель прилагать усилия, тем меньше будет нагрузка на привод, а значит, износ уменьшится, а срок службы возрастет.
Производитель приводит следующие рекомендации по монтажным размерам:
Как видим, удаление петель от края столба не должно превышать 8см при открывании на угол 90°, при более широком открывании расстояние должно быть еще меньше. Как вариант решения автоматизации ворот с более широкими опорными столбами применяется метод выполнения ниш: привод «утапливается» в специально сделанное углубление, что приближает его к воротам. Недостатком данного способа является необходимость выполнять дополнительные работы и потеря эстетичности воротной конструкции – ниши в столбе смотрятся как дыры.
Также для монтажа на широкие столбы можно взять рычажную автоматику (она менее мощная, но более дорогая и сложная в обслуживании), однако лучше брать более надежную и недорогую линейную, рассчитанную на широкие опоры (расстояние «е» до 24см у Rotelli MT400 или до 30см Miller Technics 5000)
Особенности приводов, блок управления программируемые функции
Заявленные возможности должны подтверждаться подходящим устройством и материалами, соответствием конкретным условиям эксплуатации. Нижняя граница рабочих температур установлена на отметке -20°С, что не очень подходит для нашего климата: даже в южных регионах изредка температура падает ниже, а в северных зимы всегда более суровы.
Алюминий, из которого выполнен корпус привода, устойчив к атмосферным воздействиям, не подвержен коррозии и имеет большой срок эксплуатации без особого ухода.
Мотор питается от обычной электросети напряжением 220В переменного тока. Модель является гидравлической, поэтому электродвигатель здесь связан с насосом, который перекачивает рабочую жидкость, в свою очередь двигающую поршень в рабочем цилиндре. Поток рабочей жидкости может меняться: при движении в одну сторону шток выдвигается, в противоположную – втягивается, благодаря чему закрывается или открывается прикрепленная к нему створка.
Данный привод требует наличия электрозамка и упоров, как на открывание, так и на закрывание, что указано в документации.
Механизм является самоблокирующимся. При отсутствии электропитания можно разблокировать с помощью индивидуального ключа, чтобы можно было открывать ворота вручную.
«Мозгом» автоматики является блок управления. С распашными воротами используется выносной блок в отдельном корпусе, который крепится на столб, забор или ближайшую к воротам стену. Один блок руководит обоими приводами, а также периферийными устройствами. Внешнее питание от электросети подводится именно к нему, а все остальные механизмы получают питание и команды от блока управления.
Для рассматриваемой модели используется блок управления Hörmann Control Board, рассчитанный на работу с гидравлическими приводами DTH 700. Пластиковый короб обеспечивает высокую пыле- и влагозащиту класса IP 55 для платы. Даже входы кабелей снабжены резиновыми уплотнителями, чтобы исключить попадание влаги и пыли на электронику.
Плата обеспечивает широкую функциональность. Можно не просто открыть/закрыть створки, но установить оптимальный режим работы, с правильно подобранным для данных ворот усилием и бережной эксплуатацией.
Предусмотрены следующие возможности:
-
регулировка усилия, причем для каждого привода;
-
задержка движения одной из створок при открывании/закрывании;
-
различные режимы работы, включая автоматический, полуавтоматический, «присутствие оператора»;
-
возможность задать режим «калитки» - частичное открывание для пешеходов;
-
установка времени автоматического закрывания в пределах 4 минут;
-
регулирование времени работы автоматики;
-
наличие датчика препятствий с возможностью регулировать его чувствительность;
-
снижение износа благодаря заданию плавного пуска и остановки;
-
подключение сигнальной лампы с предварительным миганием или без;
-
подключение электромеханического замка;
-
работа с фотоэлементами по принципу остановки или реверса при срабатывании;
-
радиоприемник встраиваемый.
Как видим, данный привод обеспечивает все необходимые функции и позволяет настраивать систему индивидуально.
Варианты комплектации: что для чего необходимо
Основой автоматической системы являются пара гидроприводов DTH 700 и блок управления Hörmann Control Board для DTH 700. Именно они обеспечивают функционирование системы.
Эти элементы входят в базовый комплект от производителя, но их недостаточно – необходима связь с автоматикой. Система дистанционного управления заказывается отдельно, но мы сразу включаем ее в минимальный комплект, как необходимый элемент. Для подачи команд чаще всего используется радиоуправление: пульт ДУ и радиоприемник, хотя разработаны и другие устройства.
Модель HS 5 BS – пятиканальный пульт управления с динамическим кодом. Пятиканальный - значит, что у него 5 клавиш, 4 из них являются функциональными для записи команд, пятая – для запроса состояния ворот. Дело в том, что пульт снабжен системой BiSecur, обеспечивающей надежное кодирование и обратную связь, в том числе положение ворот можно определить по цвету светодиода.
Одну кнопку можно запрограммировать на обычное открывание, другую – на режим калитки. При необходимости с одного пульта можно будет управлять въездными и гаражными воротами или иной автоматикой. Радиоприемник встраивается в блок управления, он может запомнить до 100 кодов, но программировать необходимо каждый пульт отдельно. Динамический код защищает от перехвата сигнала.
Пульты ДУ – не единственный способ управления. Разработаны ключи-выключатели, кодовые клавиатуры, считыватели магнитных карт, детекторы отпечатков пальцев и другие устройства. Как правило, в частном доме кнопку или клавиатуру ставят в дополнение к пультам, чтобы получить резервную систему подачи команд без необходимости разблокировать приводы и открывать ворота вручную.
К примеру, можно приобрести клавишный проводной выключатель Hörmann DT 02 или кодовую клавиатуру Hörmann CTR 1B, устанавливаемые стационарно. Шлюз BiSecur Gateway в сочетании с дополнительным специальным приложением (под iOS или Android) позволит управлять воротами даже при помощи планшета или смартфона.
Данная модель привода для распашных ворот предполагает использование электрозамка. Ветровая нагрузка или давление у края створки оказывает большую нагрузку на автоматику, которая кроме открывания/закрывания вынуждена еще и удерживать ворота закрытыми. Замок позволяет снять лишние нагрузки, благодаря чему продлится срок службы автоматики. Предлагается модель электрозамка Hormann с питанием 12В:
Остальные возможные элементы системы будут лишь аксессуарами. При этом настоятельно рекомендуем позаботиться о безопасности и приобрести сигнальную лампу и фотоэлементы.
Сигнальная лампа SLK – привлекательный на вид аксессуар с оранжевым корпусом и яркими светодиодами внутри, который миганием оповещает о работе автоматики. Допустимо настроить на работу непосредственно во время движения створки или с предварительным миганием.

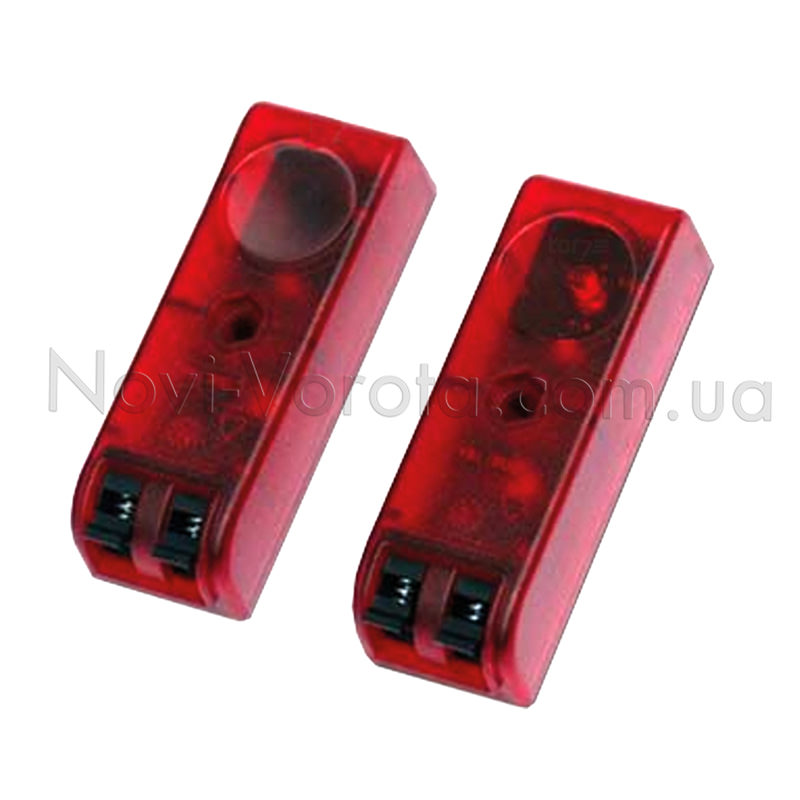

Фотоэлементы – активное устройство безопасности. Пара приемник/передатчик устанавливаются друг напротив друга по разные стороны проезда, при движении ворот они соединяются инфракрасным лучом, сканируя пространство. Как только кто-либо или что-либо прервет данный луч – движение створок будет остановлено либо включен реверс. В результате, ни люди, ни животные, ни автотранспорт, не вовремя оказавшиеся в проеме, не пострадают. Другие средства безопасности обычно реагируют на произошедшее столкновение, а фотоэлементы – предотвращают удар.
Брендом представлена модель фотоэлементов Hörmann EL 101. Устанавливать их можно как на опорные столбы самих ворот, так и на некотором расстоянии от них на стойках. Учитывая, что распашные ворота имеют немалый размах, нередко ставят две пары датчиков для своевременного реагирования.
Что именно Вы включите в окончательную комплектацию, сколько пультов и дополнительных устройств управления или безопасности приобретете – решаете только Вы. Любые вопросы относительно доступных моделей автоматики и аксессуаров можно задать нашим специалистам. При желании можно подобрать альтернативные аксессуары по более доступной цене – подберем совместимые, проверенные работой в нашем климатическом поясе.
Выводы и рекомендации
Привод Hörmann DTH 700 представляет собой электрогидравлическую систему линейного типа. Для него характерны плавный тихий ход, высокая мощность, надежность, устойчивость к атмосферным воздействиям.
Данная автоматика является бытовой и предназначена для частного сектора или дачи – есть ограничение в 25 циклов в сутки с непрерывной работой не более 4 минут. Производитель указывает возможность промышленного применения, подразумевая редкие открывания крупных ворот, но не большие транспортные потоки.
Привод является линейным и может быть установлен на относительно узкие опорные столбы: удаление петель от края столба не должно превышать 8 см. В противном случае выполняется ниша или выбирается другая модель привода.
Данная модель требовательна к наличию механических упоров, как на открывание, так и на закрывание. Также с этим приводом обязательно потребуется электрозамок, чтобы снять нагрузку на оборудование.
Диапазон рабочих температур ограничен -20°С, поэтому в регионах с более жесткими зимами гарантии производителя на безупречную работу уже нет. При возможности стоит продумать систему обогрева.
Функциональность соответствует современному уровню развития автоматики: присутствуют основные режимы работы, есть система обнаружения препятствий с мгновенной остановкой и реверсом, регулировка усилия, плавные старт/остановка и др.
Продукция бренда производится на собственных заводах с высокотехнологичным оборудованием, проходит испытания и сертификацию, соответствует требованиям европейского стандарта 13241-1 и DIN ISO 9001. Произведено в Германии.
