DoorHan ARM-320PRO Рычажные приводы для распашных ворот с массой створки до 700 кг и длиной до 3,0 м
Автоматика DoorHan ARM-320PRO способна без перегрузок перемещать ворота, через которые проезжает до десяти единиц транспорта в час.
То есть кроме, ворот частного дома или дачи, данное оборудование можно установить на стоянках у дома на 2-3 семьи.
Что касается автоматизации распашных ворот в целом, одних только приводов недостаточно, еще нужен блок управления и устройство, с которого будут подаваться команды.
Базовая комплектация автоматики DoorHan ARM-320PRO
|
Фото
|
Комплектующие
|
Кол-во
|
Цена
|
|
|
Рычажный привод ARM-320RO c комплектом крепежей
|
2 шт.
|
|
|
|
|
Выносной шкаф с электронной платой блока управления DoorHan РСВ-SW
|
1 шт.
|
|
|
|
|
Двухканальный пульт дистанционного управления Transmitter-2
|
2 шт.
|
|
|
Дополнительные элементы комплектации автоматики DoorHan ARM-320PRO
|
Фото
|
Комплектующие
|
Кол-во
|
Цена
|
|
|
Фотоэлементы безопасности Photocell-N
|
1 пара
|
|
|
|
|
Сигнальная лампа Lamp
|
1 шт.
|
|
|
Данная статья посвящена автоматике DoorHan ARM-320PRO, а также оборудованию для управления и безопасности воротной системы. Еще описаны критерии выбора приводов с учетом условий работы.
Хочу отметить, что статья вышла не очень короткой, потому она поделена на разделы, которые можно открывать в произвольном порядке.
Если на прочтение предоставленной информации нет времени, можете по указанным контактам на данном сайте обратиться к нашему специалисту, чтобы он бесплатно помог выбрать наиболее подходящее оборудование.
Отмечу, что наши специалисты являются опытными монтажниками воротных систем, потому Вы получите исчерпывающие ответы на все свои вопросы, без навязывания какого-нибудь ненужного товара.
Содержание статьи:
Назначение автоматики
Приводы могут быть частного или промышленного назначения, а в некоторых случаях выделяют еще и полупромышленное оборудование.
Не следует считать, что назначение привода зависит от веса и длины створки - оно зависит от показателя интенсивности использования автоматики, выражаемого в процентах.
Показатель указывает, сколько времени оборудование способно работать без перегрева, а сколько должно обязательно остывать за определенный отрезок времени.
Например, автоматика обладающая показателем интенсивности использования 70%, на протяжении десяти минут должна работать только семь, а три минуты остывать.
Условно оборудованием частного назначения считается такое, у которого показатель интенсивности не более 40%.
Данные приводы можно эксплуатировать только на воротах частного дома или дачи, в общем, там, где минимальный поток транспорта.
Автоматика промышленного назначения характеризуется показателем интенсивности использования 70-100%.
Данное оборудование устанавливают на воротах, от которых требуется высокая пропускная способность, например на крупных автостоянках.
Я упоминал о том, что иногда выделяют еще полупромышленное оборудование, как раз DoorHan ARM-320PRO относится к таковому.
Приводы данной модели могут перемещать ворота автостоянок у домов на пару квартир, то есть где в течение часа поток транспорта планируется не более десяти единиц.
Нашим клиентам, не имеющим опыта подбора воротного оборудования, часто трудно принять самостоятельно решение касательно необходимого оборудования по показателю интенсивности, потому рекомендую для 100% гарантии верного выбора обратиться к нашему специалисту для бесплатной консультации.
Если ошибетесь с нужной Вам интенсивностью, установка на ворота оборудование, которое будет работать с перегрузкой, может привести к тому, что мотор-редуктор будет подвержен быстрому износу и может выйти из строя.
В перестраховке тоже нет смысла и брать приводы с запасом не стоит - за него Вы переплатите как минимум в два раза, а использован он не будет.
Нагрузки, которые должен преодолевать привод
Во время работы на привод оказывают воздействие постоянные и временные нагрузки, такие как:
-
Масса и длина створки.
-
Ветровое давление.
-
Налипание снега и обледенение.
-
Тяжелый ход ворот.
Масса и длина створки. Практически все производители указывают данные параметры с максимальными значениями как определяющие при выборе той или иной модели оборудования.
Здесь нужно знать, что длина и масса обратно пропорциональны, то есть чем длиннее створка, тем меньше должен быть ее вес или наоборот.
Ветровое давление. Если створка имеет глухое полотно, в ветреную погоду она будет работать как парус и создавать приводу значительное сопротивление.
Например, створка размером 1,5х2,0 м может стать тяжелее более чем на 130 кг.
Налипание снега и обледенение. Петли, удерживающие створку, могут примерзнуть и привод должен иметь достаточную мощность, чтобы начать двигать ворота.
Декоративные элементы на полотне створки в виде ниш и планок могут стать местами набивания снега и образования льда, которые сделают ворота значительно тяжелее.
Тяжелый ход ворот нередко появляется, если плохо смазаны петли или створка перекошена. Чтобы по этим причинам привод не работал с перегрузками их своевременно нужно устранять.
Чтобы привод работал без перегрузок с учетом всех выше перечисленных факторов, максимальные значения створки, указанные производителем, нужно уменьшить как минимум на два.
Так для каждого из приводов DoorHan ARM-320PRO створка должна быть не тяжелее 350 кг и иметь длину до 1,5 м.
Крепление привода к столбу
Привод нужно крепить строго придерживаясь нижеприведенных монтажных схем, в противном случае, автоматика не сможет закрыть ворота.
Технические характеристики привода DoorHan ARM-320PRO
|
Максимальный вес створки
|
400кг
|
|
Рекомендуемый вес створки
|
200кг
|
|
Максимальная длина створки
|
4,0м
|
|
Рекомендуемая длина створки
|
2,0м
|
|
Питающее напряжение
|
220В, 50/60Гц
|
|
Крутящий момент
|
320Нм
|
|
Интенсивность использования
|
30%
|
|
Класс защиты
|
IP54
|
|
Диапазон рабочих температур
|
-20°С до +55°С
|

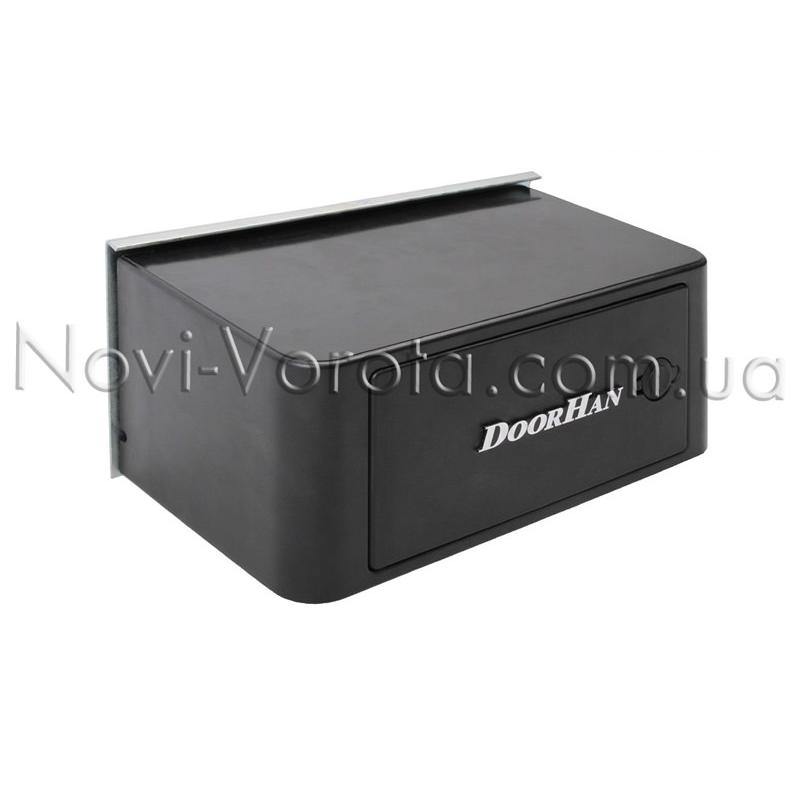

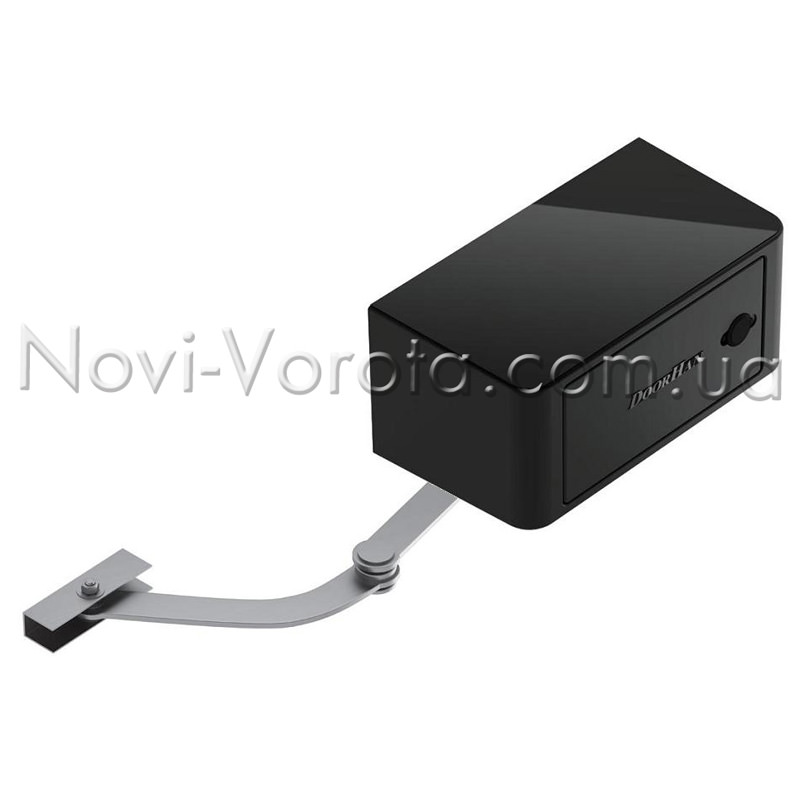

Привод DoorHan ARM-320PRO
Данная автоматика является рычажной, и применяется в основном там, где широкие опоры.
Если Ваши столбы не слишком большие, рассмотрите автоматику (Miller Technics и Rotelli), линейного типа, которая дешевле и надежнее.
Двигатель привода DoorHan ARM-320PRO работает от напряжения 220 В переменного тока частотой 50/60Гц. Во время эксплуатации данной автоматики необходимо строго придерживаться температурного режима, который указывает производитель.
Если выйти за границы и пользоваться автоматикой при более низких температурах, детали из полимеров, которые есть в приводе, могут стать очень хрупкими и сломаться. Если же температуры будут слишком высокими, полимеры, становясь пластичными, могут потерять свою форму.
Каждый из приводов DoorHan ARM-320PRO самоблокирующийся, потому сдвинуть ворота вручную, когда автоматика в покое невозможно. Это происходит за счет зубчатых передач мотор-редуктора, которые продолжают находиться между собой в зацеплении после остановки.
При необходимости, блокировку можно убрать. Для этого в приводах предусмотрен специальный механизм. Чтобы им воспользоваться, нужно повернуть специальный рычаг и ворота станут свободными.
Блок управления автоматикой ARM-320PRO
Это навесной пластиковый шкаф, который крепят к столбу или забору на высоте не менее 50 см от земли, чтобы его не засыпало снегом.
В шкафу находится электронная плата управления, которая отвечает за всю работу воротного оборудования.
Для простого подключения устройств к плате, все клеммы и разъемы подписаны. Контроль исправности всего оборудования можно осуществлять визуально, за счет наличия на плате световых индикаторов.
Плата защищена специальным лаковым покрытием, чтобы на ее элементы не воздействовали конденсат и пыль. Для защиты от перегрузок током, плата имеет самовосстанавливающийся предохранитель.
Когда возрастает токовая нагрузка, возрастает и сопротивление предохранителя, пока нагрузка не спадет. После этого предохранитель возвращается к начальному состоянию.
Основные возможности автоматики благодаря плате управления:
-
Автоматический режим. Ворота закроются сами, как только пройдет заданное время ожидания.
-
Замедление ворот перед остановкой, чтобы не было резких рывков.
-
Максимальное усилие мотор-редуктора на старте, чтобы створка легче сдвинулась.
Особенно такая возможность полезна, когда петли створки примерзают.
-
Режим калитки. Можно оставить только пешеходный проход, остановив ворота в любом месте проезда.
Радиоприемник сигналов
Приемник, как и плата управления, расположен в пластиковом навесном шкафу.
Сигналы, которые он получает от пульта, имеют частоту 433 МГц.
Максимально в память приемника можно записать до 60 пультов.
Пульт дистанционного управления
Для управления автоматикой ARM-320PRO, у DoorHan есть такие серии пультов;
-
Серия Transmitter.
-
Серия TW.
СерияTransmitter:
Transmitter-2 – при соответствующих настройках, с данного пульта можно подавать команды двум автоматическим системам, например, домашним воротам и воротам на даче.
Transmitter-4 и Transmitter Premium – четырехканальные устройства, потому с них можно подавать сигналы четырем разным автоматическим системам.
Пульты серии TW:
-
TW1 – одноканальный пульт.
-
TW2 – двухканальный пульт.
-
TW15 – пятнадцатиканальный пульт.

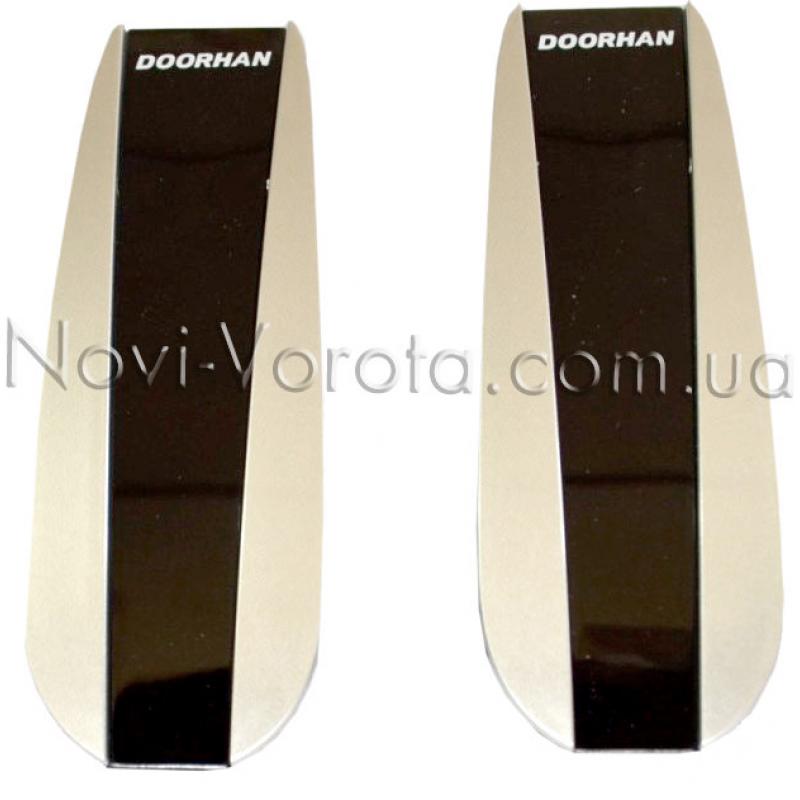

Фотоэлементы безопасности
Размещаются друг напротив друга, чтобы между ними образовывался невидимый глазу инфракрасный луч, когда ворота в движении.
По сути это сканеры проезда и являются единственными в автоматической системе, которые предназначены для выявления препятствия до того, как в него упрутся ворота.
Если инфракрасный луч оборвет препятствие, ворота, которые открывались, остановятся, а которые закрывались, начнут открываться.
Фотоэлементы располагают на высоте 50-100 см от земли, а крепят их к столбам или специальным стойкам. На специальных стойках выявление помехи будет раньше, так как сканеры будут находиться на расстоянии от ворот.
У DoorHan есть три модели фотоэлементов:
-
Photocell-N.
-
Photocell-R.
-
Photocell-W.
Технические характеристики фотоэлементов Photocell
|
Модель
|
Photocell-N
|
Photocell-R
|
Photocell-W
|
|
Зона действия
|
до 25 м
|
|
Электропитание
|
12/24 В AC/DC
|
|
Длина волны
|
940 нм
|
|
Ток потребления
|
50 мА
|
<30 мА
|
|
Угол автоматического выравнивания
|
7° (расст. 20 м)
|
< ±10°
|
-
|
|
Температурный диапазон
|
-20 до 70 °С
|
от –20 до+55°C
|
от -20 до +60 °С
|
|
Габаритные размеры
|
49,8х75,6х29 мм
|
37,5 х 108 х 36 мм
|
|
Типы выходных контактов
|
NO и NC
|
НО/НЗ
|
Photocell-N можно не размещать в строгом в горизонте по отношению друг к другу, так как между ними луч рассеивается под углом 7° на расстоянии 20 м.
Photocell-R можно разместить на разных высотах с большим перепадом, а соединить их лучом за счет наличия поворотных плат.
К Photocell-W работают от пальчиковых батареек, потому к ним не нужно тянуть провода.

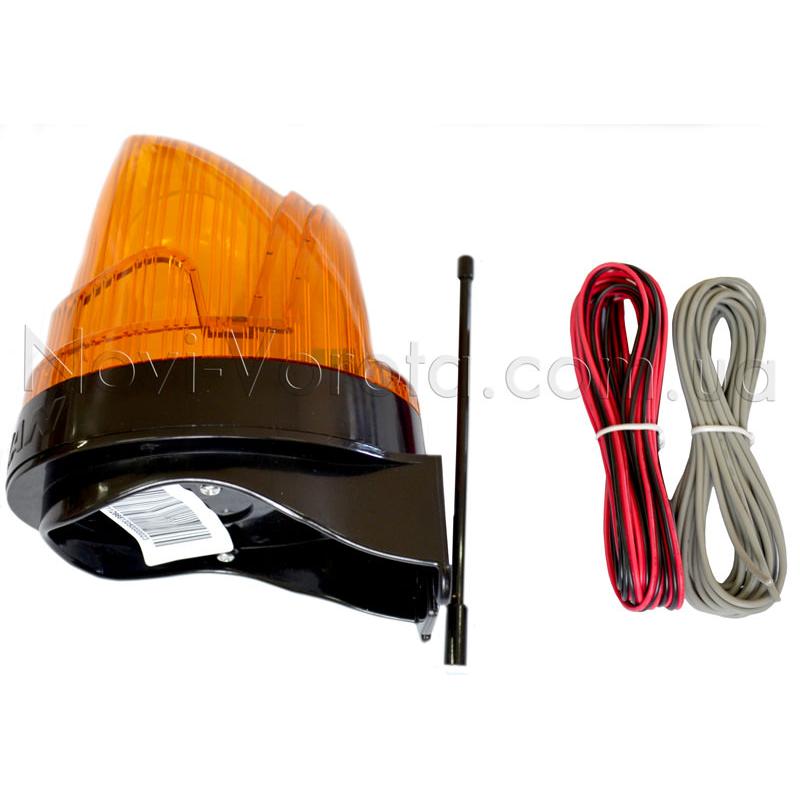

Световая сигнальная лампа
Лампа подает предупреждающий световой сигнал, о том, что створка находится в движении. Если ворота хорошо отрегулированы, их перемещение почти бесшумно, потому в темное время суток лампа особенно будет полезна. Лампу крепят таким образом, чтобы она была видна со всех сторон.
У DoorHan есть два типа ламп:
-
Lamp.
-
Lamp-LED.
Lamp идет со встроенной антенной, которая предназначена для увеличения дальности действия пульта дистанционного управления.
У Lamp-LED излучают свет светодиоды, которые минимально потребляют электроэнергии и имеют длительный эксплуатационный ресурс.
Технические характеристики сигнальных ламп
|
Модель
|
Lamp
|
Lamp-LED
|
|
Питающее напряжение
|
220 В/50 Гц
|
12/24/220 В, 50 Гц
|
|
Класс защиты
|
IP54
|
IP54
|
|
Температурный диапазон
|
от -40 до +60 °С
|
от -40 до +60 °С
|
|
Мощность
|
25 Вт
|
3 Вт
|
|
Габаритные размеры
|
125x100x140 мм
|
90х65х48 мм
|
Наши предложения
-
Все оборудование имеет оптовые цены.
-
В течение суток мы отправим транспортной компанией Ваш заказ до ближайшего к Вам отделения.
-
Оплатить покупку можно по факту ее получения и проверки комплектации.
-
Чтобы сэкономить около 50 евро на услугах монтажников, мы подарим вместе с приобретенным рекомендуемым оборудованием инструкцию по самостоятельной установке.
-
В случае возникновения вопросов в процессе монтажа или эксплуатации автоматики, наши специалисты всегда готовы бесплатно проконсультировать.
-
Наш сервисный центр постоянно оказывает услуги по обслуживанию всего рекомендованного нами оборудования.
АКЦИЯ! Один год испытания автоматики!
Купив приводы, Вы можете их тестировать в течение года.
Если не понравится, как они работают, можете гарантированно их вернуть.
С нашей стороны Вы получите назад деньги в полном объеме, которые потратили при покупке.
