Приводы DoorHan ARM-230 являются оборудованием «бытового» назначения, потому должны перемещать створки частного дома или дачи, через которые в течение суток транспорт проезжает всего несколько раз.

Для автоматизации распашных ворот одних приводов недостаточно, еще нужны блок управления, и минимум один тип устройства для передачи команд.

Мы предлагаем два пульта дистанционного управления, чтобы подавать сигналы автоматике.

Базовая комплектация автоматики DoorHan ARM-230

Фото	Комплектующие	Кол-во	Цена
	Рычажный привод ARM-230 c комплектом крепежей	2 шт.		Купить
	Выносной шкаф с электронной платой блока управления DoorHan PSB-SW	1 шт.		Купить
	Двухканальный пульт дистанционного управления Transmitter-2	2 шт.		Купить

Дополнительные элементы комплектации автоматики DoorHan ARM-230

Фото

Комплектующие

Кол-во

Цена

Фотоэлементы безопасности Photocell-N

1 пара

Купить

Сигнальная лампа Lamp

1 шт.

Купить

В этой статье кроме приводов DoorHan ARM-230 описаны элементы воротной системы, предназначены для управления автоматикой, а также обеспечения безопасности при ее использовании.

Кроме того рассмотрены основные критерии выбора той или иной модели воротной техники. Статья разбита на разделы, которые можно кликом мыши открывать в любом порядке.

Если нет времени на самостоятельное изучение нижеизложенного материала, можете в рамках бесплатной консультации обратиться к одному из наших специалистов.

Специалисты нашей компании являются монтажниками воротного оборудования с многолетним стажем, потому общаясь с ними, Вам никто и ничего не станет навязывать, Вы получите только ответ на свои вопросы.

Содержание статьи:

Приводы по своему назначению

Воротное оборудование бывает частного (бытового) или промышленного назначения, но это распределение не зависит от длины и массы ворот.

Назначение приводов определяет показатель интенсивности, который выражается в процентах и указывает, сколько времени автоматика может работать, а сколько должна отдыхать на протяжении определенного отрезка времени.

В качестве примера возьмем десять минут и показатель интенсивности автоматики 40%. За данный промежуток времени техника должна работать не более 4-х минут, даже останавливаясь, а шесть минут должна отдыхать, чтобы не было перегрева двигателя.

Автоматика относится к бытовому оборудованию если у нее показатель интенсивности не превышает 40%. Такие механизмы могут перемещать ворота только частного дома или дачи.

К промышленной автоматике относятся приводы, у которых показатель интенсивности 70-100%. Эти силовые механизмы устанавливают на общественных стоянках, где через ворота проходит большой поток транспорта.

Ворота автостоянки.

DoorHan ARM-230 является сугубо бытовым оборудованием, так как у него показатель интенсивности равен 30%. Оно должно перемещать ворота с малым количеством проезжающего транспорта.

Многие наши клиенты затрудняются самостоятельно определить необходимую интенсивность привода для своих ворот, потому если у Вас возникли вопросы, обратитесь к нашему специалисту, чтобы он Вам подсказал оптимальное решение.

Дело в том, что установка оборудования, которое будет работать на пределе, может привести его к выходу из строя из-за повышенного износа.

Перестраховываться и покупать автоматику с большим запасом возможностей тоже не стоит, поскольку такое оборудование стоит как минимум в два раза дороже, а его потенциал не будет использован.

Нагрузки, которые должен преодолевать привод

Не испытывая перегрузок, привод должен справляться со следующими факторами:

Масса и длина створки.
Ветровое давление.
Налипание снега и обледенение.
Тяжелый ход ворот.

Масса и длина створки. Большая часть производителей указывают эти характеристики как основные при выборе той или иной модели автоматики, но следует понимать, что указанные значения являются максимальными, и к тому же обратно пропорциональными, потому не могут быть использованы одновременно.

То есть чем длиннее створка, тем меньшим должен быть ее вес и наоборот.

В таблице ниже показана данная зависимость для автоматики DoorHan ARM-230:

Длина створки, мм	Масса створки, кг
1000	400
1250	300
1500	250
1750	225
2000	200

Внимание! Если длина створки более 1200 мм обязательной является установка электрозамка.

Ветровое давление делает ворота значительно тяжелее, если у них полотно глухое, которое работает в этом случае как парус. Так створка размером 1,5х2,0 м может стать тяжелее более чем на 120 кг.

Налипание снега и обледенение значительно утяжеляют ворота, если их полотно состоит из рельефных декоративных элементов. Кроме того могут примерзнуть петли створки и привод должен обладать достаточным усилием, чтобы сдвинуть ворота с места.

Заснеженная створка.

Тяжелый ход ворот может возникнуть, если плохо смазаны петли или створка перемещается с перекосами. Чтобы автоматику не нагружать по этим причинам, их необходимо сразу же устранять, как только были выявлены.

Чтобы максимально точно подобрать оборудование с учетом всех нагрузок, их нужно свести в единую методом расчетов, на которых я сейчас останавливать внимание не буду, чтобы не тратить время.

Привод будет нормально работать, если максимальные длину и массу створки уменьшить минимум в два раза. То есть для автоматики DoorHan ARM-230 створка вместо 400 кг веса и длины 2,0 м должна быть не более 200 кг и 1,0 м соответственно.

Крепление привода к столбу

Привод нужно крепить, строго придерживаясь нижеприведенных монтажных схем. Кроме того, ворота в зависимости от установки привода могут открываться вовнутрь или наружу.

Открывание створки вовнутрь.

Открывание створки наружу.

Технические характеристики привода DoorHan ARM-230

Максимальная длина створки	2,0 м
Рекомендуемая длина створки	1,0 м
Максимальный вес створки	400 кг
Рекомендуемый вес створки	200 кг
Питающее напряжение	220 В (50Гц)
Мощность	300 Вт
Ток	1,3 А
Вращающий момент	320 Н*м
Интенсивность использования	30%
Вес привода	14кг
Диапазон рабочих температур	-20⁰С ÷ +55⁰С

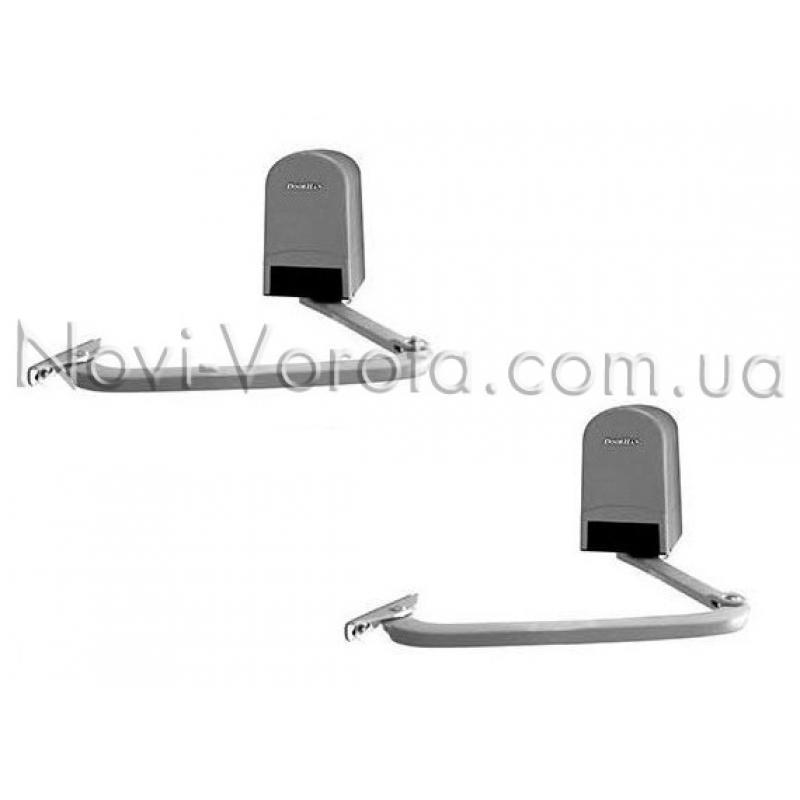

Привод DoorHan ARM-230

Приводы данной автоматики являются рычажными и такое оборудование в основном устанавливают на ворота, у которых широкие столбы.

Привод Swing-ARM-230.

Если сечение Ваших столбов не слишком большое, рассмотрите линейную автоматику (Miller Technics и Rotelli), которая значительно дешевле и считается самой долговечной среди всех приводов для распашных ворот.

Двигатель DoorHan ARM-230 питается от напряжения 220 В переменного тока частотой 50/60Гц. Автоматика ARM-230 должна работать только в том температурном диапазоне, который указал производитель. Если температура будет ниже, указанной, а именно -20 градусов, детали из полимеров могут стать хрупкими и сломаться.

При высоких температурах, те же полимеры могут стать слишком мягкими и потерять форму. Приводы ARM-230 являются самоблокирующимися, то есть когда они находятся в покое, ворота сдвинуть вручную невозможно.

Когда эту фиксацию нужно снять, например, при отключенной электроэнергии, можно воспользоваться механизмом снятия блокировки, который предусмотрен в каждом из приводов. Для этого нужно повернуть специальный рычаг, после чего ворота станут свободными.

Разблокировка привода DoorHan ARM-230.

Блок управления автоматикой ARM-230

Это навесной пластиковый шкаф, который крепится на высоте не менее 50 см от земли, чтобы его не засыпало снегом. Местом размещения шкафа может быть опора ворот или забор.

Шкаф блока управления DoorHan ARM-230.

Шкаф предназначен для размещения в нем электронной платы управления PSB-SW, отвечающей за все функции автоматики.

Электронная плата управления PCB-SW.

Все подключения легко выполнить благодаря подписанным клеммам и разъемам. Контролировать все настройки и исправность воротного оборудования можно за счет расположенного на поверхности платы дисплея.

Плата покрыта специальным лаком, чтобы на нее отрицательно не влияли конденсат и пыль.

Основные возможности автоматики, за которые отвечает плата управления:

Автоматический режим. Створки закроются самостоятельно, как только пройдет заданное время ожидания.
Замедление ворот перед остановкой, чтобы исключить рывки.
Максимальное усилие приводов на старте, чтобы легче сдвинуть створку с места.
Режим калитки. Можно створки остановить в любом месте, чтобы остался только необходимый пешеходный проход.

Радиоприемник сигналов

Приемник находится в пластиковом шкафу вместе с электронной платой блока управления. Частота получаемых им сигналов от пультов 433 МГц. В приемник можно записать до 60 пультов.

Пульт дистанционного управления

Чтобы управлять ARM-230, можно использовать пульты следующих серий:

Серия Transmitter.
Серия TW.

СерияTransmitter:

Transmitter-2 – Двухканальный передатчик. С него можно подавать сигналы двум разным автоматическим системам, например, домашним воротам и шлагбауму на работе.

Пульт дистанционного управления Transmitter-2.

Transmitter-4 и Transmitter Premium – с данных устройств можно подавать сигналы четырем разным воротным системам.

Пульт дистанционного управления Transmitter-4.

Пульты серии TW:

TW1 – одноканальный пульт.
TW2 – двухканальный пульт.
TW15 – пятнадцатиканальный пульт.

Пульты дистанционного управления серии TW.

Фотоэлементы безопасности

Нужны, чтобы сканировать проезд, когда движется створка, чтобы своевременно выявить препятствие и избежать столкновения.

Сканеры представлены передатчиком и приемником инфракрасного луча, потому они устанавливаются друг напротив друга для его образования.

Если этот луч оборвать, начнется реверс створки – если она открывалась, остановится, а если закрывалась, начнет открываться.

Фотоэлементы безопасности. Аксонометрия.

Фотоэлементы крепят к столбам на высоте 50-100 см от земли. Еще их можно разместить на специальных стойках, тогда препятствие будет выявлено раньше, так как датчики будут находиться на расстоянии от ворот.

Кроме того, можно установить еще одну пару фотоэлементов в нескольких сантиметрах от земли, чтобы повысить безопасность.

У DoorHan предлагают три варианта фотоэлементов:

Photocell-N.
Photocell-R.
Photocell-W.

Фотоэлементы безопасности. Разобранный вид.

Технические характеристики фотоэлементов Photocell

Модель	Photocell-N	Photocell-R	Photocell-W
Зона действия	до 25 м
Электропитание	12/24 В AC/DC
Длина волны	940 нм
Ток потребления	50 мА		<30 мА
Угол автоматического выравнивания	7° (расст. 20 м)	< ±10°	-
Температурный диапазон	-20 до 70 °С	от –20 до+55°C	от -20 до +60 °С
Габаритные размеры	49,8х75,6х29 мм		37,5 х 108 х 36 мм
Типы выходных контактов	NO и NC		НО/НЗ

Photocell-N можно не устанавливать по отношению друг к другу строго в горизонте, так как между ними инфракрасный луч рассеивается под углом 7° на расстоянии 20 м.

Photocell-R можно закрепить на разной высоте, а соединить их лучом за счет специальных поворотных плат.

К Photocell-W не нужно тянуть электропроводку, так как они питаются от пальчиковых батареек.

Световая сигнальная лампа

Лампа предназначена для подачи светового сигнала, обозначающем, что ворота находятся в движении. Учитывая, что распашные ворота двигаются почти не создавая шума, данный элемент особенно будет полезен, когда плохая видимость. Лампу нужно размещать таким образом, чтобы ее было видно со всех сторон.

У DoorHan есть два типа ламп:

Lamp.
Lamp-LED.

Lamp имеет антенну, которая в разы увеличивает дальность действия пульта дистанционного управления в зависимости от прямой видимости.

У Lamp-LED сигнал подают светодиоды, которые минимально потребляют электроэнергию и имеют длительный рабочий ресурс.

Технические характеристики сигнальных ламп

Модель	Lamp	Lamp-LED
Питающее напряжение	220 В/50 Гц	12/24/220 В, 50 Гц
Класс защиты	IP54	IP54
Температурный диапазон	от -40 до +60 °С	от -40 до +60 °С
Мощность	25 Вт	3 Вт
Габаритные размеры	125x100x140 мм	90х65х48 мм
