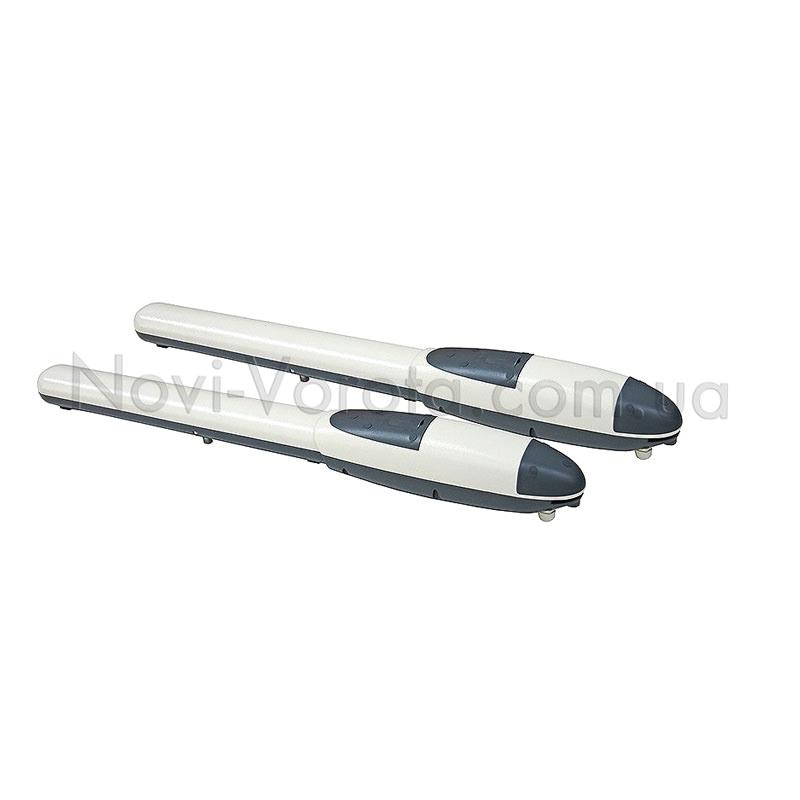

An Motors ASW 5000

Комплектация An Motors ASW 5000 KIT:

Минимальный комплект: Привод ASW 5000 (2 шт) Блок управления со встроенным радиоприемником CUSD-1 Пульт дистанционного управления (2 шт.)

Максимальный комплект: Привод ASW 5000 (2 шт) Блок управления со встроенным радиоприемником CUSD-1 Пульт дистанционного управления (2 шт.) Фотоэлементы безопасности (1 пара) Сигнальная лампа

Наши специальные предложения:

• Цена без посреднических наценок является рекомендованной заводом-изготовителем.
• Вы можете расплатиться за оборудование по факту его получения, без предоплаты.
• В течении суток Ваш заказ будет отправлен.
• Предлагаемые нами автоматические системы, сертифицированы в Украине.
• Для самостоятельного монтажа подарим авторскую инструкцию на русском языке

В статье описан автоматический привод AN-MOTORS ASW 5000 для ворот со створками шириной до 5м и массой до 500кг. Статья состоит из разделов, и Вы сможете в случае необходимости перейти к любому из них.

1. Автоматика ASW 5000.
2. Технические характеристики ASW 5000.
3. Установка на опору.
4. Характеристики блока управления.
5. Назначение автоматики.
6. Пределы использования.
7. Комплектация автоматического привода.
8. Возможность самостоятельного монтажа.
9. Выводы.
10. Сервис и гарантия.

Автоматика ASW 5000:

Продаваемые автоматические приводы для ворот на украинском рынке представлены техникой, привезенной из Китайской Народной Республики или из Европейского Союза. Рассматриваемая модель AN-MOTORS выпускается на производственных мощностях КНР, но не рекомендую делать из этого какие-либо выводы.

При выборе механизма необходимо рассматривать технические характеристики и возможности механизма, а географическое расположение страны, в которой изготовлен привод не может быть адекватным критерием выбора: многие европейские бренды перенесли свое производство в Китай, что не повлияло на качество и характеристики выпускаемой продукции. У каждого бренда при этом есть модели как удачные, так и не очень. Рассмотрим технические характеристики и возможности применения привода ASW 5000.

Привод бытового назначения ASW 5000 является самоблокирующимся электроприводом линейного типа, для распашных ворот. В нем используется электродвигатель переменного тока напряжением 230 В (50-60 Гц). В этой модели установлен самоблокирующийся многоступенчатый планетарный редуктор с механизмом электромагнитного тормоза ротора двигателя. Самоблокирующийся он потому, что электродвигатель вращает редуктор, который передает вращение на ходовой винт с установленной на нем кареткой, связанной со створкой ворот. Если двигатель не вращается, то створки ворот нельзя переместить.

В случае необходимости (отсутствие электричества, обслуживание), привод можно разблокировать: механизм разблокировки приводится в движение при помощи ключа, который поставляется с комплектом оборудования. Доступ к механизму возможен после того, как сдвинута пластмассовая заслонка, которая защищает привод от проникновения влаги и пыли внутрь корпуса.

Ключ вставляется в отверстие и проворачивается на 180° (надпись OPEN) – механизм разблокирован, ворота можно передвигать. Блокировка происходит путем поворота ключа в обратную сторону (надпись CLOSE), ворота снова находятся в автоматическом режиме. От планетарного редуктора вращение передается на ходовой вал с закрепленной кареткой. По сути ходовой вал представляет собой длинный винт с вытянутым шагом резьбы, по которому двигается гайка (каретка).

При изменении направления вращения ходового вала, каретка двигается в обратную сторону. Она соединена со створкой ворот и притягивает или толкает ее, открывая или закрывая ворота, а поскольку движение происходит по прямой, привод называется линейным. Автоматика с линейным типом привода составляет 95% от общего количества производимой техники для распашных ворот, поскольку такие приводы, самые простые конструктивно, в тоже время мощные и самые дешевые по сравнению с другими (существуют еще рычажные и подземные модели).

Данная модель содержит упоры для регулировки и концевые выключатели.

Технические характеристики ASW 5000:

Установка на опору:

На чертежах показаны варианты установки привода на опору.

Схемы при открытии створок внутрь:

a - с положительным С и осью петли, расположенной на центральной плоскости створки;

б - с отрицательным С и осью петли, расположенной на центральной плоскости створки;

в - с положительным С и осью петли, вынесенной за плоскость створки;

г - с отрицательным С и осью петли, вынесенной за плоскость створки

Монтажная схема при открытии ворот наружу:

А и В – размеры между осью петли створки (центр вращения створки) и осью установки привода на заднее креплении;

C – размер между осью петли створки и краем столба;

W – размер между осью петли створки и осью установки привода на переднее крепление;

E – размер между краем створки и осью установки привода на переднее крепление (для переднего крепления комплекта привода ASW 5000 E = 135мм);

α - угол открытия створки.

Варианты монтажных размеров привода ASW 5000:

[image alt="Таблица монтажных размеров AN – MOTORS ASW 5000" class="aligncenter size-full wp-image-2515" height="312" src="https://novi-vorota.com.ua/wp-content/uploads/2016/11/avtomatica_raspashnie_An_Motors_18.jpg" width="650" ]

Эту модель можно монтировать на ворота, предназначенные для открывания как наружу, так и внутрь, при этом привод подходит для установки на любую створку и не нужно различать левый и правый механизмы. Правильный выбор высоты крепления привода так же имеет свои особенности: - при установке привода слишком низко, зимой он может оказаться в сугробе, и двигатель будет прилагать значительные усилия для перемещения створки; - при установке вверху створка ворот изгибается, когда двигается по снежному покрову и разгребает его. В конечных точках она упирается в стопорную пластину, что также выгибает створку.

Расположение привода по центру конструкции – самый оптимальный вариант крепления. Хотя в приводе установлены концевые выключатели, все равно рекомендуется установить механические упоры, которые позволят более плотно закрывать створки, не оставлять щелей, а при сильном ветре ворота не будут греметь. Упоры так же предотвратят остановку створок за счет каретки, которая чрезмерно выкручивается или вдавливается, что сильно изнашивают автоматический привод.

Для распашных ворот электропривод рассчитан на то, что будет двигать хорошо отрегулированные ворота. На работу механизма оказывает влияние качество монтажа петель и легкость хода створки. Если нет легкости хода, ищите причину – перекос столба, либо перекос самой створки, или петли: все это будет увеличивать необходимое для работы привода усилие. Кроме того, попробуйте остановить створки в разных местах, если все нормально, то они не будут самовольно перемещаться (при отсутствии ветра конечно). Если во время монтажа возникнут вопросы, Вы всегда можете получить бесплатную консультацию у специалиста.

Характеристики блока управления:

Блок управления расположен отдельно от приводов и находится в пластиковой коробке, конструкция которой соответствует требованиям стандарта IP54, характеризующего защиту оболочки электрооборудования от проникновения пыли, воды и твердых предметов. В блоке используется плата CUSD-1 с внутренним радиоприемником, работающим на частоте 433 МГц. Приемник позволяет работать с 60 пультами управления (брелоками).

Блок управления имеет входы для подключения:

- кнопочного управления приводом,

- фотоэлементов,

- электрического замка.

Доступные функции: - возможно раздельное закрытие, открытие створок. - автоматического закрытия ворот с регулировкой интервала времени до момента закрытия. - регулировка чувствительности привода на препятствие. - открытие или закрытие первого привода можно задерживать регулируемой настройкой. Установленные на плате цифровой дисплей и индикаторы состояния всех управляющих входов позволяют контролировать и настраивать работу привода. Плата имеет возможность программировать пульты управления (брелоки) при помощи, расположенной на ней кнопки CL.

Назначение автоматики:

Существуют приводы для ворот промышленного и бытового назначения. Для автоматизации ворот частного дома или дачи подойдет бытовой привод. Если нужно установить привод на ворота предприятия, офиса или многоквартирного дома необходима только промышленная модель.

Как же определить назначение привода? В технических характеристиках дан показатель интенсивности использования, которая выражается в процентах и представляет собой соотношение допустимого времени работы и необходимого времени отдыха механизма за единицу времени. У AN-Motors ASW 5000 этот показатель равен 25%, значит, привод в течение условных 10-ти минут может работать 2,5 минуты, а остальное время (7,5 минут – 75%) должен отдыхать.

Бытовые модели имеют показатель интенсивности до 40%. Допустимое время их непрерывной работы тоже ограничено, и не должно превышать 10-12 минут. Безостановочно могут работать только промышленные приводы и у них нет ограничений по времени.

Пределы использования:

Границы использования модели ASW 5000 в инструкции по эксплуатации привода указаны в графическом виде:

m - масса створки ворот в кг;

w – ширина створки ворот в м.

Цветом выделена зона применимости. Глядя на таблицу можно увидеть, что для створки 4 метра, она может иметь вес до 250 кг. Но это теоретическая цифра, которая не учитывает внешние воздействия, например, ветра, добавочного веса снега, силы трения. При конструкции решетчатых ворот, ветровое воздействие не имеет большого влияния, поскольку прутья створок имеют незначительную площадь. Но сплошное наглухо зашитое полотном превращают ворота в «парус». Если вручную закрывать или открывать такие створки при сильном ветре, необходимы значительные усилия. Рассчитаем для примера, насколько ветер увеличит вес створки. Возьмем высоту воротного полотна – 2,0 м, а в пределах использования модели ASW 5000 выберем створку весом 300 кг и длиной 2,0 м.

Для Украины показатель ветровой нагрузки находится в пределах 40-60 кг/м² в зависимости от региона. - при показателе ветровой нагрузки 40 кг/м² вес створки будет: 300 кг + (40 кг/м² х 2,0 м х 2,0 м) = 460 кг; - при показателе ветровой нагрузки 60 кг/м² вес створки будет: 300 кг + (60 кг/м² х 2,0 м х 2,0 м) = 540 кг. Увеличение веса от воздействий ветра составляет 160-240 кг (при весе самой створки 300 кг). Выпавший зимой снег, ляжет на все выступы ворот и проникнет во все ниши, что дополнительно увеличит вес. После дождя ворота могут обледенеть, это вместе с ветром так же увеличит их вес. Для срыва примерзших створок понадобятся значительные дополнительные усилия.

Таким образом, выбирать модель привода необходимо не по максимальным характеристикам, а с запасом. При этом необходимо учесть и рассчитать консолидированную нагрузку на электропривод. Если Вам не хочется самостоятельно заниматься такими расчетами, позвоните нашему специалисту, и он бесплатно подберет привод с учетом климатической зоны. [contact-form-7 id="2309" title="Заказ звонка"]

Комплектация автоматического привода:

Комплект автоматики для распашных ворот включает в себя:

• Два електропривода ASW 5000:

[image alt="Электропривод AN – MOTORS ASW 5000" class="aligncenter size-full wp-image-2514" height="310" src="https://novi-vorota.com.ua/wp-content/uploads/2016/11/avtomatica_raspashnie_An_Motors_17.jpg" width="650" ]

• Блок управления со встроенным радиоприемником CUSD-1:

Для управления автоматикой служат два пульта управления.

• Пульт управления AT-4

Пульт управления после нажатия кнопки, передает радиосигнал команды, которую принимает радиоприемник расположенный в блоке управления. Сигнал защищен динамическим кодом, что исключает доступ к управлению приводом с посторонних пультов. Такое управление воротами самое распространенное, но не единственное. Можно использовать не только пульт (брелок), но и клавиатуру, ключ-выключатель, систему карточных пропусков или радиокодовую беспроводную клавиатуру. Если Вам нужно дополнительное управление, обращайтесь, и наш менеджер подберет необходимое оборудование. Аксессуары безопасности могут поставляться дополнительно к основному комплекту.

• Сигнальная лампа F5002:

Сигнальная лампа включается чуть раньше начала движения створок. Работает в мигающем режиме, излучает хорошо заметный яркий свет и предупреждает о том, что ворота двигаются. Устанавливается лампа таким образом, чтобы ее хорошо было видно с улицы и со двора. Этот простой по устройству аксессуар, поможет избежать столкновений с воротами, особенно в условиях плохой видимости, когда можно не заметить того что створки двигаются.

• Фотоэлементы P5103:

Сигнальная лампа предупреждает о возможности столкновения, но не позволяет его избежать. Фотоэлементы предотвращают столкновение ворот с автомобилем или человеком. На опорах или специальных стойках чуть раньше линии контроля, устанавливается пара таких датчиков. Световой инфракрасный луч контролирует створ ворот. Если он прерывается автомобилем или человеком, фотоэлемент подает сигнал на плату управления, которая останавливает ворота и дает команду на реверс (обратный ход). Все приводы обычно оснащены системой обнаружения препятствий, но такая система защищает только двигатель привода.

У ASW 5000 так же предусмотрена подобная защита: если створки упираются в препятствие, которое не дает закрыть ворота, блок управления реагирует на увеличение потребления тока и это является командой на остановку движения и запуск реверса. Если такой защиты нет, мотор будет работать, пытаясь завершить маневр, и будет напрягаться, пока не сгорит.

Защита сработает, но если помехой был автомобиль или человек - они получат удар. При весе створки 400 кг вмятина и царапины автомобилю гарантированы, а человек может получить травму. Установленные фотоэлементы избавят от таких ситуаций, так как до удара дело вообще не дойдет. Можно установить дополнительную пару фотоэлементов ближе к земле. Это понадобится если в доме есть маленькие дети или животные: даже если ребенок захочет проползти в створ ворот, фотоэлемент среагирует, ворота остановятся, и травмы не будет. Советуем Вам не экономить на аксессуарах безопасности.

Возможность самостоятельного монтажа:

Каждый изготовитель оборудования снабжает его инструкцией, которая переведена на русский язык компьютерным «переводчиком». После такого перевода разобраться тяжело даже специалисту. Наши инженеры совместно с монтажниками, имеющими опыт работ более 10 лет по проектированию и монтажу ворот, разработали пошаговую инструкцию, которая поможет Вам самостоятельно смонтировать привод. Вы сможете качественно выполнить работы и при этом сэкономите 50 € (цена, которую обычно берут монтажники). Блок управления Вы получите уже настроенным, а пульты управления будут прошиты. Вам останется только подключить питание. Если у Вас нет желания самому монтировать привод, мы порекомендуем опытных монтажников, которые качественно установят автоматику.

Выводы:

1. AN-MOTORS ASW 5000 – бытовой электропривод линейного типа, с возможностью открывания створок наружу или внутрь.

2. Блок управления CUSD-1имеет все необходимые функции.

3. В составе механической части ASW 5000 имеются детали из пластмассы, поэтому автоматика будет нормально работать при эксплуатации механизма в пределах применения (в том числе и температурных), указанных производителем.

4. Электродвигатель имеет достаточную мощность для нормальной работы.

Вывод: электропривод для распашных ворот весом до 500 кг и длиной створки до 5 м AN-MOTORS ASW 5000 может использоваться для автоматизации распашных ворот в рамках применения, обозначенных производителем, и соответствует своей ценовой категории.

Сервис и гарантия

Данная модель обслуживается в представительских сервисных центрах AN-MOTORS.

• Предоплата не требуется.
• Вы получите настроенную плату управления и прошитые пульты.
• Помощь в самостоятельной установке.
• Инструкцию по самостоятельному монтажу привода вы получите вместе с приводом.

Автоматика для распашных ворот AN-MOTORS ASW 5000 на 100% обеспечена запасными частями, которые находятся на складе в Украине.
