Hormann Linea Matic

Новинка
Hormann Linea Matic
Информация о товаре:
Комплект автоматики для частных и полупромышленных откатных ворот массой до 1000кг.
Код товара: Hörmann Linea Matic
Рейтинг:
0 грн.
На складе
Купить
Заказ в 1 клик
Описание
Отзывы
Доставки и оплата

Hörmann Linea Matic


Линейка Linea Matic представлена тремя электромеханическими приводами бренда Hörmann, предназначенными для откатных ворот до 800 кг весом и до 10 м длиной. Для Linea Matic характерна интенсивность использования всего 12%, а Linea Matic Н и Linea Matic Р – до 25%.

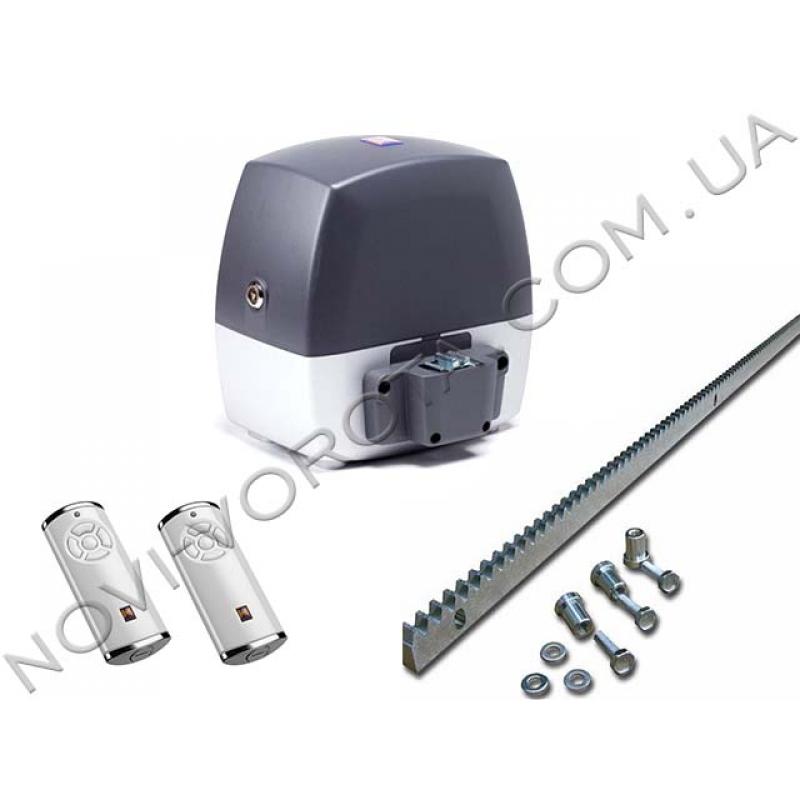

Варианты комплектации автоматики серии Linea Matic

минимальный комплект

Привод выбранной модификации

Блок управления (встроен в привод)

Радиоприемник ESE BS (встроен в плату)

Пульт ДУ модель Hörmann HS 5 BS (на 5-каналов)

Зубчатая рейка, шаг М 4 (стальная оцинкованная)

Замечание: Зубчатую рейку включать в комплект жизненно необходимо, так как она соединяет механизм со створкой. Элементы выпускаются отрезками по 1 м длиной, потребуется «набрать» длину на 1 м больше, чем ширина проезда. К примеру, традиционно в комплект включают 4 м рейки для проезда 3 м, при более широких воротах дополнительно заказывают необходимое число элементов.

Расширенный комплект может включать в себя аксессуары безопасности и полезные дополнения к системе.

Комплект Roger H20 максимальный с аксессуарами безопасности

Минимальный комплект:

Привод выбранной модификации

Блок управления (встроен в привод)

Радиоприемник ESE BS (встроен в плату)

Пульт ДУ модель Hörmann HS 5 BS (на 5-каналов)

Зубчатая рейка, шаг М 4 (стальная оцинкованная)

Плюс устройства безопасности:

Фотоэлементы, модель Hörmann EL 101

Сигнальная лампа, модель SLK

Плюс альтернативное устройство управления:

Клавишный выключатель Hörmann DT 02

Иногда заказывают модуль радиоприемника (модель Hörmann HE3–868-BS), кодовую клавиатуру (модель Hörmann CTR 1B), дополнительные пульты и элементы зубчатой рейки.

Наши спецпредложения:

  • Модели, которые подберет для Ваших ворот наш специалист, участвуют в годовом тест-драйве. В течение 12 месяцев можно просто вернуть технику и забрать деньги на основании того, что работа автоматики не понравилась.
  • Цены на предлагаемую нами автоматику установлены на уровне рекомендованных заводом-изготовителем, исключаются посреднические наценки.
  • Оплата за оборудование производится при получении, что исключает финансовые риски, характерные для поставок по предоплате.
  • Заказы оперативно отправляются до удобного Вам отделения грузоперевозчика.
  • Предлагаемая нами автоматика прошла сертификацию в Украине.
  • Комплекты, рекомендованные специалистами, дополняются инструкцией, разработанной нами специально для самостоятельной установки – подробным пошаговым русскоязычным руководством.
  • Заказ у нас же фурнитуры для ворот сопровождается бонусами: получение индивидуального чертежа согласно указанным Вами габаритам, авторская инструкцию по изготовлению и монтажу в подарок, скидка на комплект автоматики.

Вернемся к приводам серии Linea Matic, которые производятся известным немецким брендом Hörmann. Данная техника хорошо себя зарекомендовала при разных погодных условиях, особого техобслуживания не требует.  Далее приведем характеристики и особенности моделей, проанализируем обоснованность применения в нашей стране с ее климатом.

Таблица технических характеристик

Параметры

Linea Matic

Linea Matic H

Linea Matic P

Питающее напряжение/ питание двигателя

220 В / 24 В

Максимально допустимая ширина створки

6 м

10 м

8 м

Максимальный вес ворот: паспортный/ рекомендованный

300 кг / 150 кг

800 кг / 500 кг

500 кг / 200 кг

Интенсивность работы

12%

25%

Предельное время непрерывной работы

Не более 4 мин

Скорость перемещения ворот

18м/сек

Тяговое усилие

800 Н

1200 Н

1000 Н

Мощность / Максимально потребляемая мощность

150 Вт / 200 Вт

Рабочие температуры

от -20 до +60°С

Габаритные размеры

440 x 800 x 300 мм

Класс защиты

IP44

Следует правильно понимать некоторые значения параметров. В описании к линейке Linea Matic можно встретить, что автоматика подходит для частного и полупромышленного использования. Однако интенсивность работы в рамках 12-25% говорит о том, что данная техника имеет сугубо бытовое назначение и может устанавливаться только в частных домах или на других объектах с редким открыванием ворот.

Интенсивность показывает, какой процент времени полного цикла отводится на работу двигателя. Для бытовых приводов данный показатель меньше 40%, т.е. отдыхать техника должна дольше, чем работать, включать ее слишком часто недопустимо. Для промышленной автоматики интенсивность может составлять 70-100%.

Необходимые для автоматизации условия

Как бы хорош ни был электропривод, ставить его на неотрегулированные ворота недопустимо. Створка должна ходить легко, в противном случае технике потребуется гораздо больше усилий для ее перемещения, на что он не рассчитан. Тугой ход ворот значительно повышает износ составляющих привода и сокращает срок службы техники. Так что до подключения электропривода следует обеспечить нормальную работу самой воротной конструкции.

Если сами ворота также пока только в проекте, то стоит заблаговременно позаботиться об их качестве и долговечности. Для этого следует выбрать действительно хорошую фурнитуру с идеально ровной направляющей и надежными роликами. Как не ошибиться в выборе подробно описано в статье о фурнитуре. Там есть информация о критериях качества, покупке без переплат, но и без затрат на замену быстро ломающихся комплектов. Можно проконсультироваться у специалистов нашей компании. Огромный опыт в проектировании, установке и настройке фурнитуры и автоматики позволяет им подобрать действительно подходящую фурнитуру и оптимальную модель автоматики в соответствии с Вашими воротами и условиями их использования.

Вернемся к приводу Linea Matic

Устройство привода

Для корпуса приводов линейки производитель взял алюминиевый сплав в основании и армированную стекловолокном пластмассу для крышки. Механизм надежно защищается от атмосферных воздействий.

Корпус привода Hörmann Linea Matic

Верхняя часть съемная, но при этом запирается на замок, так что можно не опасаться несанкционированного вмешательства в работу автоматики. Пара ключей для открывания по умолчанию включена в комплект автоматики.

Механическая часть конструктивно одинакова для всех моделей линейки. Тяговое усилие же для каждого привода будет своим: от 800 Н у Linea Matic до 1200 Н у Linea Matic Н.

Электродвигатель всех моделей одинаков, рассчитан на постоянный ток напряжением 24 В и обеспечивает мощность 150 Вт. Редуктор применяется червячного типа, что автоматически обеспечивает самоблокировку автоматики. Конструкция редуктора выполнена в виде единого узла, что видим на фото.

Редуктор привода Hörmann Linea Matic

Из корпуса выступает лишь наружная шестерня, закрепленная на выходном валу редуктора. Именно она перемещает зубчатую рейку, а вместе с нею и всю створку. Для смены направления движения ворот меняется направления вращения самого электродвигателя.

При остановленном моторе ворота сдвинуть вручную невозможно, механизм выполняет роль замка, так что отдельное устройство для блокировки не потребуется. При отключении электроэнергии или при обслуживании техники задействуется механизм разблокировки. Для его активации необходимо сначала открыть верхнюю крышку, запертую на ключ.

За программу действий автоматики отвечает блок управления.

Основные настройки блока управления

«Командным пунктом» автоматики является блок управления. Располагается он внутри корпуса привода. Плата управления имеет вертикальное расположение, что снижает риск повреждения микросхем и деталей конденсатом. К тому же предусмотрена дополнительная пластиковая крышка, которую можно полностью снять или просто воспользоваться откидной дверцей для проведения некоторых настроек.

Радиоприемник уже встроен. Подключение кабелей питания и устройств осуществляется к съемным клеммным колодкам. Такой подход при проведении диагностики, ремонта или настройки оборудования позволяет легко и быстро отключать от блока те или иные устройства - достаточно снять колодку, к которой крепится кабель. По окончании работ каждая колодка просто возвращается на свое законное место.

Плата блока управления привода Hörmann Linea Matic

Полезные функции платы:

  • регулировка порогового усилия;
  • регулируемые плавные старт-стоп;
  • остановка по магнитным концевым выключателям;
  • автозакрывание ворот;
  • задание режима «калитки» для пропуска пешеходов при необходимости;
  • подключение до 3-х устройств безопасности.

Благодаря амперометрической системе обнаружения преград обеспечивается защита привода, но самого столкновения эта функция не предотвращает. Действует она следующим образом. Препятствие на пути следования створки вызывает возрастание силы тока, автоматика это отслеживает, останавливает движение в сторону помехи и запускает обратный ход. Благодаря этому привод не сгорит от перегрева, пытаясь завершить маневр во что бы то ни стало.

По умолчанию плата чаще всего комплектуется одноканальным встроенным радиоприемником для получения сигналов от пультов ДУ. Как вариант – можно приобрести внешний многоканальный радиомодуль (1-5 каналов). Подключается устройство в отдельное унифицированное гнездо.

К примеру, трехканальная модель радиомодуля Hörmann HE3–868-BS выглядит следующим образом:

Трехканальный модуль

На приемник поступают радиосигналы с брелоков, а также он может получать команды с кодового замка. Система BiSecur позволяет не только обеспечить обратную связь с запрограммированными пультами, но и защищает от несанкционированного копирования радиосигналов. В памяти приемника умещается до 100 кодов пультов. Код идентификации вносится отдельно для каждого брелока. Питание 24 В подается на устройство от блока управления.

Концевые выключатели необходимы для того, чтобы автоматически подать сигнал для остановки двигателя при полном открытии или закрытии створки. Установленная в данном приводе система снабжена датчиком-герконом в корпусе привода и парой магнитов в определенных точках зубчатой рейки. Для нее характерна стабильная работа, которой не мешают погодные воздействия. А вот модели автоматики с механическими концевиками могут некорректно реагировать на обледенение или налипание снега на зубчатую рейку.

Составляющие комплекта

Автоматическая система для ворот состоит из нескольких обязательных элементов:

1. Выбранная модель линейки Linea Matic – 1 электропривод со встроенным блоком управления

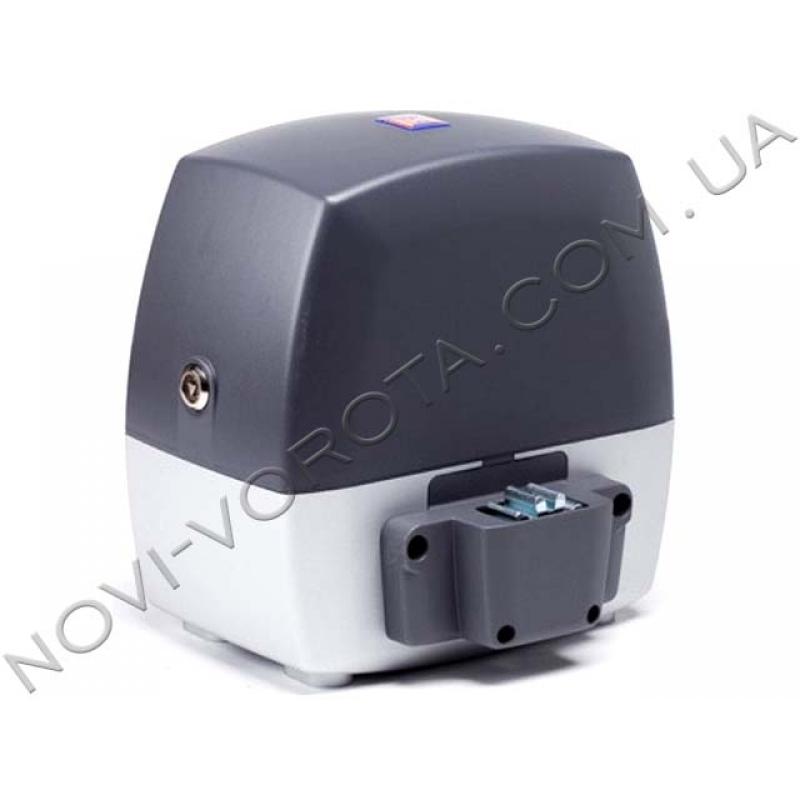

Привод Hörmann Linea Matic

2. Пульт управления – обычно пара, к примеру, модель HS 5 BS.

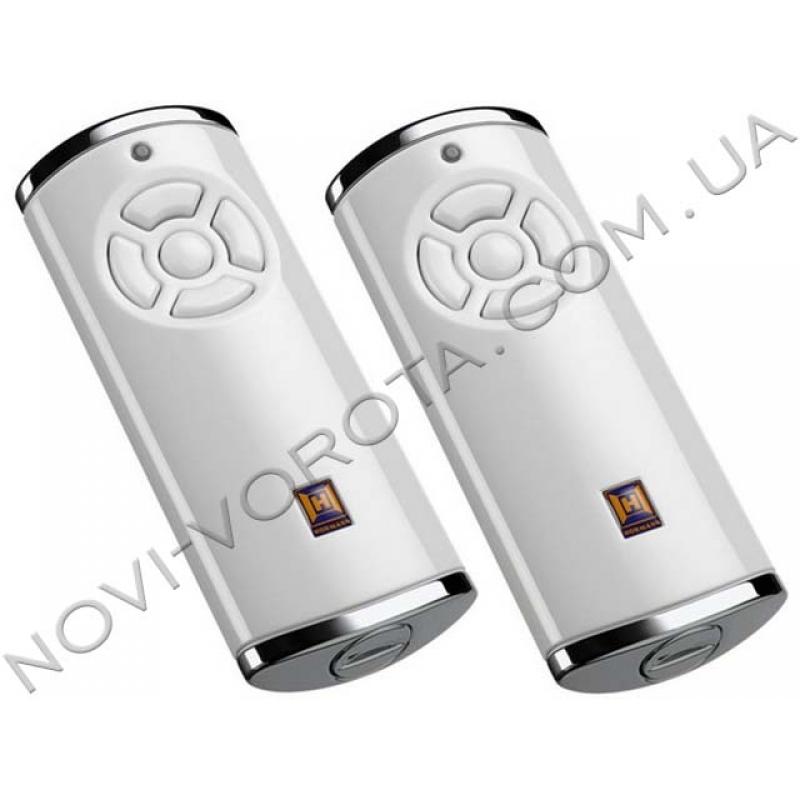

Пульт управления HS 5 BS для Hörmann Linea Matic

Данные брелоки используют динамическое шифрование радиосигнала, так что перехватить сигнал и наладить управление с чужого пульта будет невозможно. Пятиканальная модель позволяет подавать 5 команд. Можно управлять не только воротами, но и еще 3-мя дополнительными автоматическими устройствами, к примеру, шлагбаумом, роллетными или гаражными воротами.  Благодаря системе BiSecur обеспечивается защита от взлома, а также подается обратная связь на пульт – цвет светодиода подскажет текущее положение ворот без необходимости выходить из дома.

Пульт управления HS 5 BS с клавишей запроса

Пульт – не единственно возможное устройство управления. Пользуются спросом ключи-выключатели, клавиатуры (кнопочные и радиокодовые), системы карточных пропусков. В доме или на посту охраны удобно установить стационарную кнопку:

3. Клавишный выключатель, модель Hörmann DT 02

Клавишный выключатель Hörmann DT 02 для Hörmann Linea Matic

Данное устройство позволяет управлять автоматикой с помощью нажатия кнопок. Устанавливается стационарно, а сигнал передает по проводам.

4. Кодовая клавиатура, модель Hörmann CTR 1B.

Кодовый замок/p>

Данная клавиатура требует ввода секретного кода, после чего при помощи импульсных сигналов подает команду на радиоприемник, а оттуда – на плату. Предусмотрена подсветка клавиш этого кодового замка, чтобы можно было пользоваться круглосуточно без каких-либо затруднений. Защиту самой клавиатуры от грязи и осадков обеспечивает сдвижная крышка.

Следует заметить, что нет необходимости приобретать все доступные устройства управления, достаточно будет одного-двух.

К дополнительным, но важным аксессуарам относятся устройства безопасности:

5. Сигнальная лампа, модель SLK

 Лампа сигнальная SLK для Hörmann Linea Matic

Эффективно предупреждать окружающих о движении ворот лампе помогает яркий оранжевый плафон и мигающий режим работы светодиодов. Мощность составляет всего 6 Вт, питание подается напряжением 230 В переменного тока. Благодаря классу защиты IP 65 устройство не боится размещения под открытым небом. Лампа относительно невелика – 6 см высотой и 5,8 см в диаметре. Место под установку следует выбирать так, чтобы устройство было видно как со стороны улицы, так и со двора. В темноте скольжение створки заметить сложно, пешеходы или домочадцы могут попасть под авто, а для самого транспортного средства возрастает риск быть зажатым в проезде. Лампа же заострит внимание на работающей технике.

6. Фотоэлементы – датчики преграды, модель Hörmann EL 101, поставляются комплектом.

Фотоэлементы безопасности Hörmann EL 101 для Hörmann Linea Matic

Токовая защита от преград, предусмотренная в блоке управления, срабатывает после столкновения. Так что створка сначала ударит автомобиль, оставит на нем царапину или вмятину, а лишь потом ворота будут остановлены.

Фотоэлементы способны не допустить столкновения. Пара датчиков устанавливается по разные стороны от проезда на опорных столбах или стойках. При движении ворот от элемента-передатчика к элементу-приемнику идет инфракрасный луч, который сканирует проезд. Стоит человеку или авто прервать этот луч, как блоку управления «доложат» о помехе, закрывание будет прервано, более того, ворота начнут открываться.

Обязательный элемент автоматической системы: комплект зубчатой рейки. Потребуется столько элементов по 1 м, чтобы общая длина оказалось примерно на метр больше ширины проезда.

Зубчатая рейка Hörmann Linea Matic

Данный компонент относится к обязательным, но в стандартный комплект от производителя не включается. Объясняют это тем, что каждому необходима разная длина.

Кстати, предлагаемые нами комплекты автоматики комплектуются 4-мя метрами зубчатой рейки, чего достаточно для распространенных в нашей стране трехметровых проемов. Если ворота более широкие, то консультанты напомнят включить в комплект необходимое число дополнительных элементов.

Приобретать рекомендуется стальную оцинкованную рейку с комплектом крепежа. Не столь важно, чье производство, уточнять стоит модуль зубьев, так как необходимо совпадение с зубцами шестерни самого привода. В данном случае применяется М4.

На рынке представлена также пластиковая зубчатая рейка, которая по цене будет дешевле металлической. Не стоит забывать, что в нашем климате полимер может стать хрупким при морозах крепче -20°С, тогда зубцы просто выломаются. При нагреве летним солнцем в южных регионах пластик может «потечь» - размягчиться, деформироваться и «слизаться» шестерней.

Подведем итоги

Модели из линейки Linea Matic известного бренда Hörmann рассчитаны на разную интенсивность работы: Linea Matic – лишь 12%, а Linea Matic H и Linea Matic P – 25%. Пусть Вас не вводит в заблуждение разница в 2 раза между показателями – все эти модели все равно остаются бытовыми, рассчитанными на ворота частного дома или дачи. Ни в коем случае не стоит применять данные приводы для многоквартирных домов, гаражных кооперативов или предприятий – для этого разработана совершенно другая техника, наши специалисты помогут подобрать при необходимости.

Приводы Linea Matic могут похвастаться современным дизайном и почти бесшумной работой. Мощности в 150 Вт электродвигателю достаточно для работы без токовых перегрузок с небольшими воротами. Все модели снабжены червячным редуктором, но используются не только металлические детали, но и элементы из технополимеров. В связи с этим беспроблемная работа техники может быть обеспечена строго в рамках температур -20°С - +60°С, указанных в техпаспорте.

Благодаря самоблокировке червячного редуктора от отдельных замков для ворот можно отказаться – вручную открыть створку не возможно. На случай отсутствия электричества предусмотрена возможность разблокировать механизм, но для этого нужен доступ к приводу, так что отдельная калитка не помешает. Есть и другой выход – установка системы резервного питания. Так как автоматика низковольтная, требующая лишь 24 В, то дополнение в виде пары аккумуляторов по 12 В избавит от необходимости периодически открывать ворота вручную.

Блок управления предоставляет все действительно важные функции:

  • есть амперометрическая защита двигателя от перегорания из-за препятствий;
  • привод самоблокирующийся, с возможностью разблокировать систему и открывать ворота вручную;
  • предусмотрены плавный старт и стоп;
  • программирование не сложное;
  • есть автодиагностика системы;
  • встроенная плата позволяет подключать различные аксессуары;
  • используются надежные в работе магнитные концевые выключатели.

Система способна обеспечить стабильную работу практически при любых погодных условиях, но в рамках температур от -20°С до +60°С. При более широких колебаниях возрастает риск поломки техники, причем рассчитывать на гарантийный ремонт в этом случае не приходится – нарушены условия эксплуатации.

Сервис и гарантии

Официальная гарантия производителя указывается в рамках 1 года. Обращаться придется к официальному представителю завода в нашей стране.

Рекомендуемую нами технику по гарантии мы обслуживаем в собственном сервисном центре, оказываем помощь с ремонтами и запчастями в дальнейшем. Такие приводы отправляются заказчикам после проверки и предпродажной подготовки, при необходимости с прописанными пультами. Останется подвести питание и запустить тестовый цикл, чтобы автоматика включилась в работу.

Вся информация по установке и настройке предоставлена в разработанных нами русскоязычных инструкциях для самостоятельного монтажа. Такие руководства идут подарком к рекомендованной технике (но не к Linea Matic). Если выполнять установку нет времени или желания, то в большинстве городов мы можем порекомендовать монтажников, хорошо зарекомендовавших себя в работе с нашими клиентами.

Если Вы еще не уверены, какой привод подойдет Вам оптимально, то проконсультируйтесь у наших специалистов. Они подберут автоматику с учетом всех важных критериев, чтобы техника работала действительно долго и надежно.
